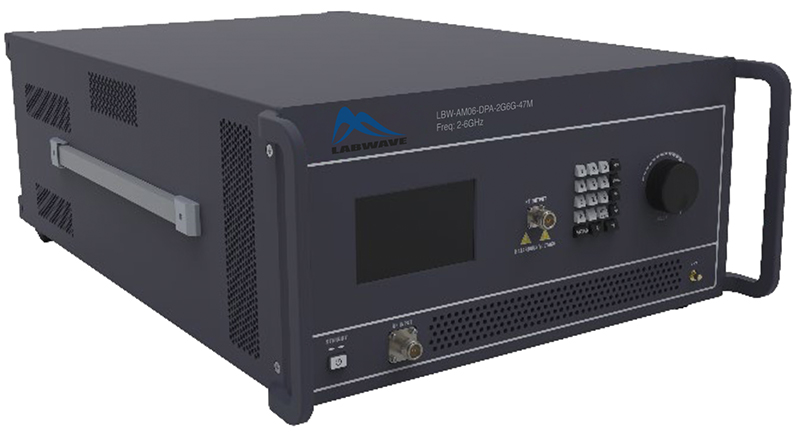

Микроэлектроника – контрольно-измерительные приборы и РЧ-компоненты: LBW-AM06-DPA-2G6G-47M

Твердотельный усилитель мощности для ЕМС 200 Вт, 2 - 6 ГГц

Для увеличения картинки наведите мышкой

Артикул:

Избранное

Наличие: По запросу

По запросу

Усилители мощности LBW-AM06-DPA-2G6G-47M Подробнее

LabWave - ведущий китайский производитель радиочастотных, микроволновых компонентов и малошумящих усилителей, а также акустического оборудования. Компания была образована в 2015 году в индустриальном парке г. Циндао провинции Шаньдун. Линейка изделий Labwave насчитывает свыше 20 000 наименований современного оборудования.

Наша цель - постоянное и непрерывное совершенствование качества наших изделий, выпуск инновационных продуктов, которые удовлетворяют самые высокие требования наших уважаемых российских партнеров!

Все произведённое нами оборудование… подробнее

Обзор Характеристики Модели и опции Библиотека Отзывы (0)

Обзор

Свернуть Развернуть

Основные возможности и технические характеристики

Твердотельный усилитель мощности для ЕМС 200 Вт, 2 - 6 ГГц

Характеристики:

Коэффициент усиления: 90 дБ (тип.)
Выходная мощность: 53 дБм (тип.)
Напряжение питания: 220 В
Согласованный вход/выход 50 Ом

Области применения:

Микроволновая связь и VSAT
Телекоммуникационная инфраструктура

Свернуть Развернуть

Комплектация

Узнайте по тел.: +7 (495) 105 96 88
Напишите нам письмо: info@micro-electronics.ru

Свернуть Развернуть

Сведения о реестре СИ

Номер в госреестре

Не в реестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Характеристики

Загрузить технические характеристики

Parameter	Min.	Typ.	Max.	Units
Frequency Range	2-6			GHz
Gain		90		dB
Gain flatness		±5.0		dB
Gain Variation Over Temperature (-40°C ~ +85oC)		±3.0		dB
Input VSWR		2.0		:1
Output 1dB Compression Point (P1dB)		47		dBm
Saturated Output Power (Psat)		53		dBm
Isolation S12		80		dB
Weight
Input / Output Connectors	N-Female
Finish	Standard: Gold 40 micron; Nickel 220 micron thickness
	Option: Gold 80 micron; Nickel 180 micron thickness
Impedance	50ohms
Material	Aluminum/copper
Package Sealing	Epoxy Sealing (Standard)
	Hermetically Sealed (Option with extra charge)
Absolute Maximum Ratings
Supply Voltage	85-264VAC
RF Input Power (RFIN)	Psat-Gain
Biasing Up Procedure
Step 1	Connect input and output with 50 Ohm source/load. (in band VSWR<1.9:1 or >10dB return loss)
Step 2	Turn ON AC Power
Step 3	Follow Front Panel Instructions
Power OFF Procedure
Step 1	Turn OFF RF Output Power
Step 2	Turn OFF AC Power
Step 3	Disconnect Input and Output
Environmental Specifications
Operational Temperature	-40°C~+85°C (Case Temperature below 85°C)
Storage Temperature	-50°C~+105°C
Altitude	30,000 ft. (Epoxy Sealed Controlled environment)
	60,000 ft. 1.0psi min (Hermetically Sealed Uncontrolled environment) (Optional)
Vibration	25g RMS (15 degrees 2KHz) endurance, 1 hour per axis
Humidity	100% RH at 35°c, 95%RH at 40°c
Shock	20G for 11msec half sine wave,3 axis both directions
