Конвертор вниз KU-диапазона

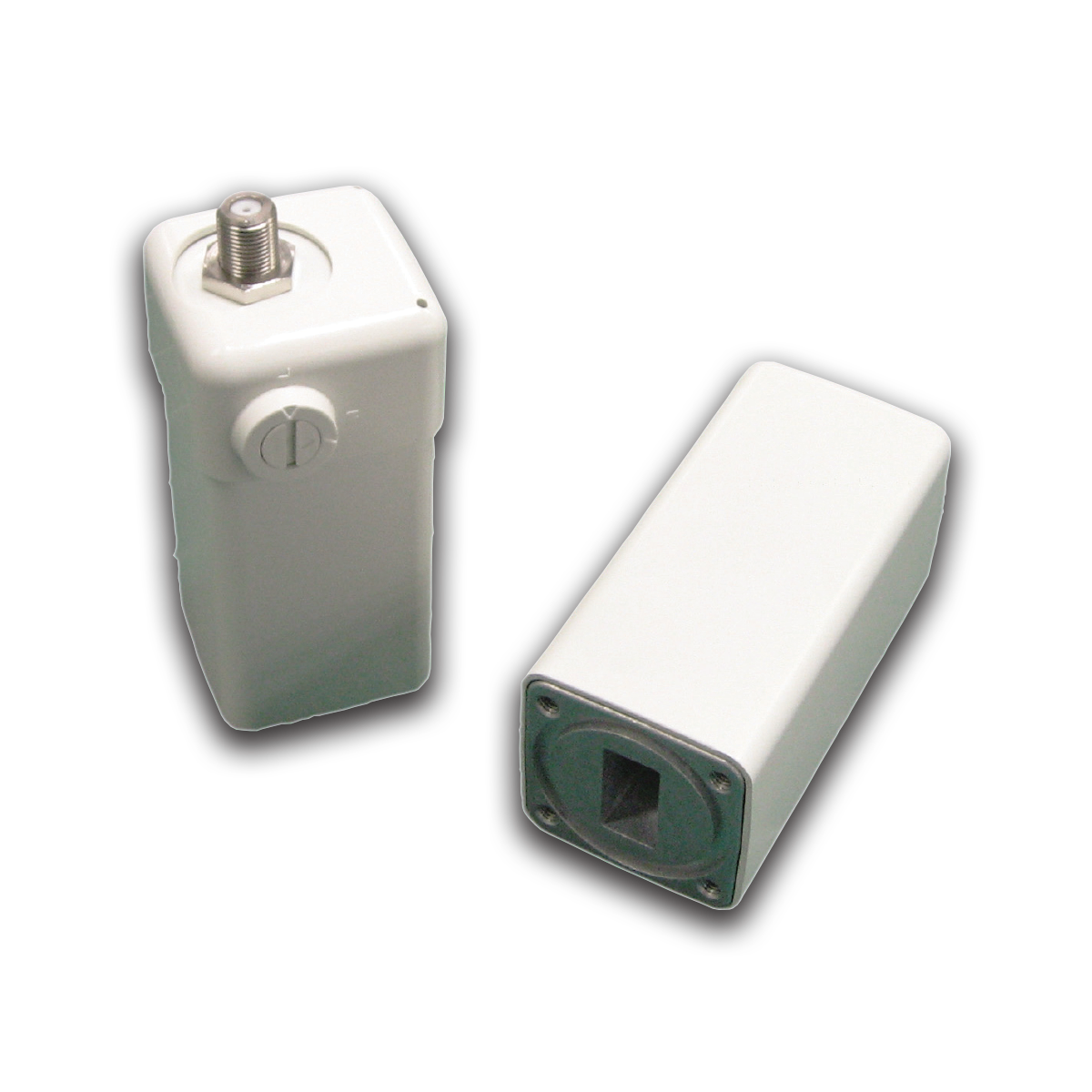

NJR2841
Для увеличения картинки наведите мышкой
NJR2841
NJR2841

Наличие: По запросу

По запросу
По запросу
По запросу



I would like to express my heartfelt gratitude to all of you, including our customers, business partners, members of the local community, our predecessors, and employees, for helping our company develop to this day since our founding in 1959.

At present, our group supports the development of mobility products, which are increasingly becoming sophisticated in electrical equipment, by providing highly reliable IC products for these. In the field of industrial equipment, our group is contributing to the evolution of these products by providing a variety of products that… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

NJR2841 series

  • Possible to Select LO Frequency
    Selection by Mechanical Rotary Switch
  • Frequency Organization
    RF Frequency: (L-band) 10.7 to 11.7 GHz / (H-band) 11.7 to 12.75 GHz
    IF Frequency: (L-band) 950 to 1,950 MHz / (H-band) 1,100 to 2,150 MHz
    LO Frequency: (L-band) 9.75 GHz / (H-band) 10.6 GHz
  • LO Frequency Stability Line-up
    L-type: Int. Ref., +/- 50 ppm (+/- 500 kHz typ.)
    H-type: Int. Ref., +/- 10 ppm (+/- 100 kHz typ.)
    S-type: Int. Ref., +/- 3 ppm (+/- 30 kHz typ.)
    E-type: Ext. Ref.
  • Low Noise Performance
    Noise Figure(NF): 0.8 dB typ.
  • Small Size & Light Weight
    Weight: (F-type) 210 g / (N-type) 240 g
  • Other Features
    RoHS Compliance

Products Line-up

Model No. RF Frequency Reference Type LO Stability IF Connector
NJR2841L 10.7 to 12.75 GHz
(L-band) 10.7 to 11.7 GHz
(H-band) 11.7 to 12.75 GH
Internal Ref. +/- 50 ppm
(+/- 500 kHz typ.)
F-type(75Ω)
NJR2841LN N-type(50Ω)
NJR2841H +/- 10 ppm
(+/- 100 kHz typ.)
F-type(75Ω)
NJR2841HN N-type(50Ω)
NJR2841S +/- 3 ppm
(+/- 30 kHz typ.)
F-type(75Ω)
NJR2841SN N-type(50Ω)
NJR2841E External Ref. Depends on
External Reference
F-type(75Ω)
NJR2841EN N-type(50Ω)

Relevant Products & Accessories

  • Universal Ku-band 2LO PLL LNB (10.7 to 12.75 GHz) -22kHz Tone On/Off-
  • Universal Ku-band 2LO PLL LNB (10.7 to 12.75 GHz) -Input Voltage (High/Low)-
  • Ku-band PLL LNB (Single-band Type)


Download Files


Свернуть Развернуть
Основные возможности и технические характеристики

NJR2841 series

  • Possible to Select LO Frequency
    Selection by Mechanical Rotary Switch
  • Frequency Organization
    RF Frequency: (L-band) 10.7 to 11.7 GHz / (H-band) 11.7 to 12.75 GHz
    IF Frequency: (L-band) 950 to 1,950 MHz / (H-band) 1,100 to 2,150 MHz
    LO Frequency: (L-band) 9.75 GHz / (H-band) 10.6 GHz
  • LO Frequency Stability Line-up
    L-type: Int. Ref., +/- 50 ppm (+/- 500 kHz typ.)
    H-type: Int. Ref., +/- 10 ppm (+/- 100 kHz typ.)
    S-type: Int. Ref., +/- 3 ppm (+/- 30 kHz typ.)
    E-type: Ext. Ref.
  • Low Noise Performance
    Noise Figure(NF): 0.8 dB typ.
  • Small Size & Light Weight
    Weight: (F-type) 210 g / (N-type) 240 g
  • Other Features
    RoHS Compliance

Products Line-up

Model No. RF Frequency Reference Type LO Stability IF Connector
NJR2841L 10.7 to 12.75 GHz
(L-band) 10.7 to 11.7 GHz
(H-band) 11.7 to 12.75 GH
Internal Ref. +/- 50 ppm
(+/- 500 kHz typ.)
F-type(75Ω)
NJR2841LN N-type(50Ω)
NJR2841H +/- 10 ppm
(+/- 100 kHz typ.)
F-type(75Ω)
NJR2841HN N-type(50Ω)
NJR2841S +/- 3 ppm
(+/- 30 kHz typ.)
F-type(75Ω)
NJR2841SN N-type(50Ω)
NJR2841E External Ref. Depends on
External Reference
F-type(75Ω)
NJR2841EN N-type(50Ω)

Relevant Products & Accessories

  • Universal Ku-band 2LO PLL LNB (10.7 to 12.75 GHz) -22kHz Tone On/Off-
  • Universal Ku-band 2LO PLL LNB (10.7 to 12.75 GHz) -Input Voltage (High/Low)-
  • Ku-band PLL LNB (Single-band Type)


Download Files


Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Свернуть Развернуть
Сведения о реестре СИ
  • Реестр СИ не требуется
Характеристики
Загрузить технические характеристики

Items Parameters
RF Input Interface Waveguide, WR75 (with Groove)
IF Output Interfance Coax. Connector, N-type Female (50 Ω)
Coax. Connector, F-type Female (75 Ω)
Noise Figure(NF) @ +25 ℃ 0.8 dB typ.
Linear Gain @ +25 ℃ 62 dB max., 48 dB min.
Input Power Voltage Requirement +12 / +24 VDC (+10 to +24 VDC)
Operationg Current Int. Ref.: 170 mA max.
Ext. Ref.: 200 mA max.
Operating Temperature Range -40 to +60 ℃
Waterproof / Dustproof (IP-code) IP67
Weight F-type: 210 g
N-type: 240 g
Dimension
(w/o Interfaces & Screws)
(L) 83.2 x (W) 42 x (H) 42 mm

Производитель
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
NJR2841L
10.7 to 12.75 GHz, (L-band) 10.7 to 11.7 GHz, (H-band) 11.7 to 12.75 GH, F-type(75Ω), +/- 50 ppm (+/- 500 kHz typ.)
По запросу
- шт +
NJR2841LN
10.7 to 12.75 GHz, (L-band) 10.7 to 11.7 GHz, (H-band) 11.7 to 12.75 GH, N-type(50Ω), +/- 50 ppm (+/- 500 kHz typ.)
По запросу
- шт +
NJR2841H
10.7 to 12.75 GHz, (L-band) 10.7 to 11.7 GHz, (H-band) 11.7 to 12.75 GH, F-type(75Ω), +/- 10 ppm (+/- 100 kHz typ.)
По запросу
- шт +
NJR2841HN
10.7 to 12.75 GHz, (L-band) 10.7 to 11.7 GHz, (H-band) 11.7 to 12.75 GH, N-type(50Ω), +/- 10 ppm (+/- 100 kHz typ.)
По запросу
- шт +
NJR2841S
10.7 to 12.75 GHz, (L-band) 10.7 to 11.7 GHz, (H-band) 11.7 to 12.75 GH, F-type(75Ω), +/- 3 ppm (+/- 30 kHz typ.)
По запросу
- шт +
NJR2841SN
10.7 to 12.75 GHz, (L-band) 10.7 to 11.7 GHz, (H-band) 11.7 to 12.75 GH, N-type(50Ω), +/- 3 ppm (+/- 30 kHz typ.)
По запросу
- шт +
NJR2841E
10.7 to 12.75 GHz, (L-band) 10.7 to 11.7 GHz, (H-band) 11.7 to 12.75 GH, F-type(75Ω), Depends on External Reference
По запросу
- шт +
NJR2841EN
10.7 to 12.75 GHz, (L-band) 10.7 to 11.7 GHz, (H-band) 11.7 to 12.75 GH, N-type(50Ω), Depends on External Reference
По запросу
- шт +
Опции
Опция 1
Universal Ku-band 2LO PLL LNB (10.7 to 12.75 GHz) 22kHz Tone On/Off
По запросу
- шт +
Опция 2
Universal Ku-band 2LO PLL LNB (10.7 to 12.75 GHz)Input Voltage (High/Low)
По запросу
- шт +
Опция 3
Ku-band PLL LNB (Single-band Type)
По запросу
- шт +
