Основные возможности и технические характеристики

Agilis Satcom - Твердотельные усилители мощности AAA11 Compact

Твердотельные усилители Agilis Satcom AAA11 Compact
Для эксплуатации вне помещений.
Для сигналов С- диапазона.
20 Вт/ 25 Вт/ 40 Вт/ 50 Вт

AAA11 Compact - это серия компактных и легких твердотельных усилителей мощности, предназначенная для работы с сигналами C- диапзона вне помещений и идеально подходит для применения в системах мобильной и спутниковой связи. Конструкция устройства позволяет напрямую подключать его к излучающей рупорной антенне, что позволяет обеспечить высокий уровень выходной мощности при низком потреблении. Питание устройства осуществляется от источника питания постоянного тока с варьируемым выходным напряжением от 38 до 60 В. Данные усилители способны работать при температуре окружающей среды от -40 до + 60 ºC и относительной влажности 100%. Инновационная конструкция с эффективной системой теплоотвода делает усилители этой серии одними из самых компактных, легких и надежных в сфере спутниковой связи. Устройства этой серии легко настроить для работы в режиме резервирования 1:1.

Усилители серии соответствуют требованиям следующих стандартов:

IEC 609501-2-е издание
ETSI EN 301 489-12
ETSI EN 301 489-1
FCC Part 15 Class B

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Частоты выходных сигналов диапазона INSAT: от 6,725 до 7,025 ГГц
Частоты выходных сигналов диапазона PALAPA / ST1: от 6,425 до 6,725 ГГц
Частоты выходных сигналов полного C- диапазона: от 5,85 до 6,725 ГГц
Выходная мощность при компрессии 1 дБ: 43 дБмВт (20 Вт) / 44 дБмВт (25 Вт)/ 46 дБмВт (40 Вт) / 47 дБмВт (50 Вт)
КСВН входа/выхода: не хуже 1,3:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом (опционально F-тип (гнездо) 75 Ом)
Выходной радиочастотный соединитель: волноводный фланец WR 137G (опционально N-тип (гнездо) 50 Ом)
Габариты (Д×Ш×В): 235 x 175 x 90 мм
Вес: 3,9 кг
Высокая линейность
Удаленное управление по интерфейсу RS232/RS485 (опционально Ethernet)
Низкий уровень паразитных сигналов в соответствии с EN301443
Автоматическая идентификация сбоев и включение сигнализации
Автоматическая функция температурной компенсации
Уровень фазовых шумов ниже -73 дБн
Возможность реализовать резервирование
Водонепроницаемость в соответствии со стандартом IP65
Светодиодный индикатор статуса усилителя
Опциональная возможность питания от сети переменного тока
Может запитываться напрямую от модемов iDirect X7
Соответствует нормам RoHS
Детектирование падающей мощности

Agilis Satcom - Твердотельные усилители мощности AAA11 HighPower

Твердотельные усилители Agilis Satcom AAA11 HighPower
Для эксплуатации вне помещений.
Для сигналов С- диапазона.
100 Вт/ 200 Вт

AAA11 HighPower - это серия относительно компактных и легких твердотельных усилителей мощности, предназначенная для работы с сигналами C- диапзона вне помещений и идеально подходит для применения в системах мобильной и спутниковой связи. Устройства серии энергетически-эффективны и способны обеспечивать выходную радиочастотную мощность 200 Вт при потребляемой мощности менее 1300 Вт. Данные усилители способны работать при температуре окружающей среды от -40 до + 60 ºC и относительной влажности 100%. Инновационная конструкция с эффективной системой теплоотвода делает усилители этой серии одними из самых компактных, легких и надежных в сфере спутниковой связи. Устройства этой серии легко настроить для работы в режиме резервирования 1:1. Удаленное управление усилителями серии может осуществляться по интерфейсам RS232/485 и Ethernet (опционально WiFi).

Усилители серии соответствуют требованиям следующих стандартов:

IEC 609501-2-е издание
ETSI EN 301 489-12
ETSI EN 301 489-1
FCC Part 15 Class A

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Частоты выходных сигналов диапазона INSAT: от 6,725 до 7,025 ГГц
Частоты выходных сигналов диапазона PALAPA / ST1: от 6,425 до 6,725 ГГц
Частоты выходных сигналов полного C- диапазона: от 5,85 до 6,725 ГГц
Частоты выходных сигналов расширенного C- диапазона: от 5,725 до 6,725 ГГц
Выходная мощность при компрессии 1 дБ: 50 дБмВт (100 Вт) / 53 дБмВт (200 Вт)
КСВН входа/выхода: не хуже 1,5:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
Выходной радиочастотный соединитель: волноводный фланец CPRG 137G
Габариты (Д×Ш×В): 284 x 209 x 164 мм
Вес: 9 кг
Удаленное управление по интерфейсам RS232/RS485, Ethernet (опционально WiFi )
Автоматическая идентификация сбоев и включение сигнализации
Автоматическая функция температурной компенсации
Уровень фазовых шумов ниже -80 дБн
Низкий уровень паразитных сигналов в соответствии с EN301443
Возможность реализовать резервирование
Встроенный генератор опорного сигнала 10 МГц
Встроенный гармонический режекторный фильтр
Водонепроницаемость
Соответствует нормам RoHS
Детектирование падающей и отраженной мощности

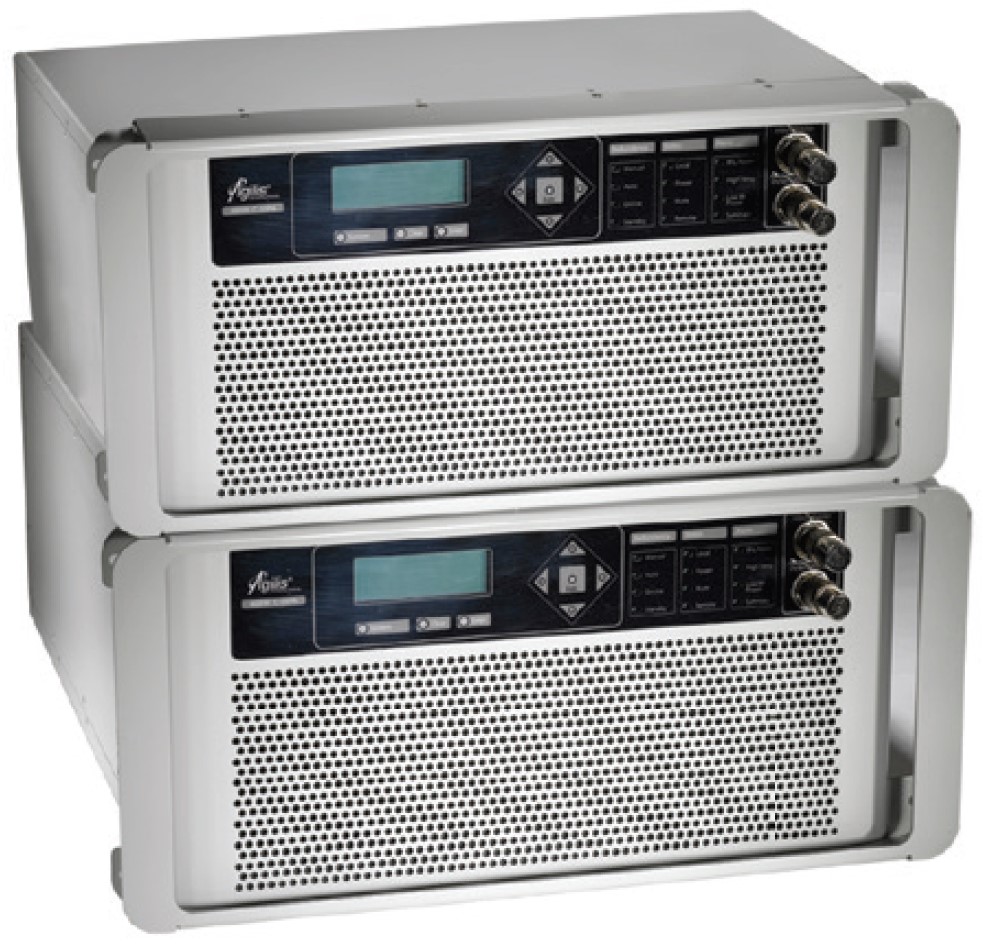

Agilis Satcom - Твердотельные усилители мощности AAA21 200W/400W

Твердотельные усилители Agilis Satcom AAA21 200W/400W
Для сигналов С- диапазона.
200 Вт/ 400 Вт

Серия усилителей Agilis AAA21 обеспечивает высококачественное и надежное усиление мощности микроволновых сигналов C- диапазона для систем наземных станций спутниковой связи и удаленных терминалов. Сконструированные на основе передовых технологий, усилители серии обеспечивают высокий уровень выходной мощности и стабильность работы в системах спутниковой связи "Земля - спутник". Высокая линейность устройств гарантирует пригодность выходных сигналов для работы на нескольких несущих. Усилители оснащены эффективной системой воздушного охлаждения, что повышает их надежность. Данные усилители способны работать при температуре окружающей среды от 0 до + 50 ºC и относительной влажности 95%. Твердотельные усилители Agilis могут использоваться как автономно, так и в системах, для усиления сигналов передатчиков малых спутниковых терминалов.

Области применения:

Теле- и радиовещание
Видеоконференции
Телефония в сельской местности
Экстренные каналы связи
Станции спутниковой связи и малые спутниковые терминалы
Терминалы для совершения платежей

Усилители серии соответствуют требованиям следующих стандартов:

IEC 60950C
ETSI EN 300 673
ETSI EN 301 489-1

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Частоты выходных сигналов полного C- диапазона: от 5,85 до 6,725 ГГц
Выходная мощность при компрессии 1 дБ: 53 дБмВт (200 Вт) / 56 дБмВт (400 Вт)
Коэффициент усиления: не ниже 70 дБ/ 75 дБ
Макс. уровень входной мощности: + 10 дБмВт (без повреждений)
КСВН входа/выхода: не хуже 1,3:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
Выходной радиочастотный соединитель: волноводный фланец CPR137G
Радиочастотный соединитель для контроля выходного сигнала (с ослаблением 40 дБ): N-тип (гнездо) 50 Ом
Габариты: 19", 5 HU
Вес: 40 кг
Элементы ручного управления
Автоматическая идентификация сбоев и включение сигнализации
Удаленное управление по интерфейсу RS232/RS485 (опционально Ethernet)
Уровень паразитных сигналов не более -60 дБн
Опциональный встроенный блок резервирования
Защита от выбросов тока
Встроенный изолятор и гармонический режекторный фильтр
Порты контроля входных и выходных сигналов

Agilis Satcom - Твердотельные усилители мощности AAA21 800W

Твердотельные усилители Agilis Satcom AAA21 800W
Для сигналов С- диапазона.
800 Вт

Серия усилителей Agilis AAA21 обеспечивает высококачественное и надежное усиление мощности микроволновых сигналов C- диапазона для систем наземных станций спутниковой связи и удаленных терминалов. Сконструированные на основе передовых технологий, усилители серии обеспечивают высокий уровень выходной мощности и стабильность работы в системах спутниковой связи "Земля - спутник". Высокая линейность устройств гарантирует пригодность выходных сигналов для работы на нескольких несущих. Усилители оснащены эффективной системой воздушного охлаждения, что повышает их надежность. Данные усилители способны работать при температуре окружающей среды от 0 до + 50 ºC и относительной влажности 100%. Твердотельные усилители Agilis могут использоваться как автономно, так и в системах, для усиления сигналов передатчиков малых спутниковых терминалов.

Области применения:

Теле- и радиовещание
Видеоконференции
Телефония в сельской местности
Экстренные каналы связи
Станции спутниковой связи и малые спутниковые терминалы
Терминалы для совершения платежей

Усилители серии соответствуют требованиям следующих стандартов:

IEC 60950C
ETSI EN 300 673
ETSI EN 301 489-1

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Выходная мощность: 59 дБмВт (800 Вт)
Коэффициент усиления: не ниже 70 дБ
Макс. уровень входной мощности: + 10 дБмВт (без повреждений)
КСВН входа/выхода: не хуже 1,3:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
Выходной радиочастотный соединитель: волноводный фланец CPR137G
Радиочастотный соединитель для контроля выходного сигнала (с ослаблением 40 дБ): N-тип (гнездо) 50 Ом
Габариты: 19", 12 HU
Вес: 69 кг
Элементы ручного управления
Автоматическая идентификация сбоев и включение сигнализации
Удаленное управление по интерфейсам RS232/RS485 и Ethernet
Уровень паразитных сигналов не более -60 дБн
Встроенный блок резервирования (опционально, внешний блок резервирования)
Защита от выбросов тока
Встроенный изолятор и гармонический режекторный фильтр
Порты контроля входных и выходных сигналов

Agilis Satcom - Твердотельные усилители мощности AAA21 1500W

Твердотельные усилители Agilis Satcom AAA21 1500W
Для сигналов С- диапазона.
1500 Вт

Серия усилителей Agilis AAA21 обеспечивает высококачественное и надежное усиление мощности микроволновых сигналов C- диапазона для систем наземных станций спутниковой связи и удаленных терминалов. Сконструированные на основе передовых технологий, усилители серии обеспечивают высокий уровень выходной мощности и стабильность работы в системах спутниковой связи "Земля - спутник". Высокая линейность устройств гарантирует пригодность выходных сигналов для работы на нескольких несущих. Усилители оснащены эффективной системой воздушного охлаждения, что повышает их надежность. Данные усилители способны работать при температуре окружающей среды от 0 до + 50 ºC и относительной влажности 100%. Твердотельные усилители Agilis могут использоваться как автономно, так и в системах, для усиления сигналов передатчиков малых спутниковых терминалов.

Области применения:

Теле- и радиовещание
Видеоконференции
Телефония в сельской местности
Экстренные каналы связи
Станции спутниковой связи и малые спутниковые терминалы
Терминалы для совершения платежей

Усилители серии соответствуют требованиям следующих стандартов:

IEC 60950C
ETSI EN 300 673
ETSI EN 301 489-1

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Частоты выходных сигналов полного C- диапазона: от 5,85 до 6,725 ГГц
Выходная мощность: 61,8 дБмВт (1500 Вт)
Коэффициент усиления: не ниже 75 дБ
Макс. уровень входной мощности: + 10 дБмВт (без повреждений)
КСВН входа/выхода: не хуже 1,3:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
Выходной радиочастотный соединитель: волноводный фланец CPR137G
Радиочастотный соединитель для контроля выходного сигнала (с ослаблением 40 дБ): N-тип (гнездо) 50 Ом
Габариты: 19", 23 HU
Элементы ручного управления
Автоматическая идентификация сбоев и включение сигнализации
Удаленное управление по интерфейсам RS232/RS485 и Ethernet
Уровень паразитных сигналов не более -60 дБн
Встроенный блок резервирования (опционально, внешний блок резервирования)
Защита от выбросов тока
Встроенный изолятор и гармонический режекторный фильтр
Порты контроля входных и выходных сигналов

Свернуть Развернуть

Основные возможности и технические характеристики

Agilis Satcom - Твердотельные усилители мощности AAA11 Compact

Усилители серии соответствуют требованиям следующих стандартов:

IEC 609501-2-е издание
ETSI EN 301 489-12
ETSI EN 301 489-1
FCC Part 15 Class B

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Частоты выходных сигналов диапазона INSAT: от 6,725 до 7,025 ГГц
Частоты выходных сигналов диапазона PALAPA / ST1: от 6,425 до 6,725 ГГц
Частоты выходных сигналов полного C- диапазона: от 5,85 до 6,725 ГГц
Выходная мощность при компрессии 1 дБ: 43 дБмВт (20 Вт) / 44 дБмВт (25 Вт)/ 46 дБмВт (40 Вт) / 47 дБмВт (50 Вт)
КСВН входа/выхода: не хуже 1,3:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом (опционально F-тип (гнездо) 75 Ом)
Выходной радиочастотный соединитель: волноводный фланец WR 137G (опционально N-тип (гнездо) 50 Ом)
Габариты (Д×Ш×В): 235 x 175 x 90 мм
Вес: 3,9 кг
Высокая линейность
Удаленное управление по интерфейсу RS232/RS485 (опционально Ethernet)
Низкий уровень паразитных сигналов в соответствии с EN301443
Автоматическая идентификация сбоев и включение сигнализации
Автоматическая функция температурной компенсации
Уровень фазовых шумов ниже -73 дБн
Возможность реализовать резервирование
Водонепроницаемость в соответствии со стандартом IP65
Светодиодный индикатор статуса усилителя
Опциональная возможность питания от сети переменного тока
Может запитываться напрямую от модемов iDirect X7
Соответствует нормам RoHS
Детектирование падающей мощности

Agilis Satcom - Твердотельные усилители мощности AAA11 HighPower

Усилители серии соответствуют требованиям следующих стандартов:

IEC 609501-2-е издание
ETSI EN 301 489-12
ETSI EN 301 489-1
FCC Part 15 Class A

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Частоты выходных сигналов диапазона INSAT: от 6,725 до 7,025 ГГц
Частоты выходных сигналов диапазона PALAPA / ST1: от 6,425 до 6,725 ГГц
Частоты выходных сигналов полного C- диапазона: от 5,85 до 6,725 ГГц
Частоты выходных сигналов расширенного C- диапазона: от 5,725 до 6,725 ГГц
Выходная мощность при компрессии 1 дБ: 50 дБмВт (100 Вт) / 53 дБмВт (200 Вт)
КСВН входа/выхода: не хуже 1,5:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
Выходной радиочастотный соединитель: волноводный фланец CPRG 137G
Габариты (Д×Ш×В): 284 x 209 x 164 мм
Вес: 9 кг
Удаленное управление по интерфейсам RS232/RS485, Ethernet (опционально WiFi )
Автоматическая идентификация сбоев и включение сигнализации
Автоматическая функция температурной компенсации
Уровень фазовых шумов ниже -80 дБн
Низкий уровень паразитных сигналов в соответствии с EN301443
Возможность реализовать резервирование
Встроенный генератор опорного сигнала 10 МГц
Встроенный гармонический режекторный фильтр
Водонепроницаемость
Соответствует нормам RoHS
Детектирование падающей и отраженной мощности

Agilis Satcom - Твердотельные усилители мощности AAA21 200W/400W

Твердотельные усилители Agilis Satcom AAA21 200W/400W
Для сигналов С- диапазона.
200 Вт/ 400 Вт

Области применения:

Теле- и радиовещание
Видеоконференции
Телефония в сельской местности
Экстренные каналы связи
Станции спутниковой связи и малые спутниковые терминалы
Терминалы для совершения платежей

Усилители серии соответствуют требованиям следующих стандартов:

IEC 60950C
ETSI EN 300 673
ETSI EN 301 489-1

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Частоты выходных сигналов полного C- диапазона: от 5,85 до 6,725 ГГц
Выходная мощность при компрессии 1 дБ: 53 дБмВт (200 Вт) / 56 дБмВт (400 Вт)
Коэффициент усиления: не ниже 70 дБ/ 75 дБ
Макс. уровень входной мощности: + 10 дБмВт (без повреждений)
КСВН входа/выхода: не хуже 1,3:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
Выходной радиочастотный соединитель: волноводный фланец CPR137G
Радиочастотный соединитель для контроля выходного сигнала (с ослаблением 40 дБ): N-тип (гнездо) 50 Ом
Габариты: 19", 5 HU
Вес: 40 кг
Элементы ручного управления
Автоматическая идентификация сбоев и включение сигнализации
Удаленное управление по интерфейсу RS232/RS485 (опционально Ethernet)
Уровень паразитных сигналов не более -60 дБн
Опциональный встроенный блок резервирования
Защита от выбросов тока
Встроенный изолятор и гармонический режекторный фильтр
Порты контроля входных и выходных сигналов

Agilis Satcom - Твердотельные усилители мощности AAA21 800W

Твердотельные усилители Agilis Satcom AAA21 800W
Для сигналов С- диапазона.
800 Вт

Серия усилителей Agilis AAA21 обеспечивает высококачественное и надежное усиление мощности микроволновых сигналов C- диапазона для систем наземных станций спутниковой связи и удаленных терминалов. Сконструированные на основе передовых технологий, усилители серии обеспечивают высокий уровень выходной мощности и стабильность работы в системах спутниковой связи "Земля - спутник". Высокая линейность устройств гарантирует пригодность выходных сигналов для работы на нескольких несущих. Усилители оснащены эффективной системой воздушного охлаждения, что повышает их надежность. Данные усилители способны работать при температуре окружающей среды от 0 до + 50 ºC и относительной влажности 100%. Твердотельные усилители Agilis могут использоваться как автономно, так и в системах, для усиления сигналов передатчиков малых спутниковых терминалов.

Области применения:

Теле- и радиовещание
Видеоконференции
Телефония в сельской местности
Экстренные каналы связи
Станции спутниковой связи и малые спутниковые терминалы
Терминалы для совершения платежей

Усилители серии соответствуют требованиям следующих стандартов:

IEC 60950C
ETSI EN 300 673
ETSI EN 301 489-1

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Выходная мощность: 59 дБмВт (800 Вт)
Коэффициент усиления: не ниже 70 дБ
Макс. уровень входной мощности: + 10 дБмВт (без повреждений)
КСВН входа/выхода: не хуже 1,3:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
Выходной радиочастотный соединитель: волноводный фланец CPR137G
Радиочастотный соединитель для контроля выходного сигнала (с ослаблением 40 дБ): N-тип (гнездо) 50 Ом
Габариты: 19", 12 HU
Вес: 69 кг
Элементы ручного управления
Автоматическая идентификация сбоев и включение сигнализации
Удаленное управление по интерфейсам RS232/RS485 и Ethernet
Уровень паразитных сигналов не более -60 дБн
Встроенный блок резервирования (опционально, внешний блок резервирования)
Защита от выбросов тока
Встроенный изолятор и гармонический режекторный фильтр
Порты контроля входных и выходных сигналов

Agilis Satcom - Твердотельные усилители мощности AAA21 1500W

Твердотельные усилители Agilis Satcom AAA21 1500W
Для сигналов С- диапазона.
1500 Вт

Серия усилителей Agilis AAA21 обеспечивает высококачественное и надежное усиление мощности микроволновых сигналов C- диапазона для систем наземных станций спутниковой связи и удаленных терминалов. Сконструированные на основе передовых технологий, усилители серии обеспечивают высокий уровень выходной мощности и стабильность работы в системах спутниковой связи "Земля - спутник". Высокая линейность устройств гарантирует пригодность выходных сигналов для работы на нескольких несущих. Усилители оснащены эффективной системой воздушного охлаждения, что повышает их надежность. Данные усилители способны работать при температуре окружающей среды от 0 до + 50 ºC и относительной влажности 100%. Твердотельные усилители Agilis могут использоваться как автономно, так и в системах, для усиления сигналов передатчиков малых спутниковых терминалов.

Области применения:

Теле- и радиовещание
Видеоконференции
Телефония в сельской местности
Экстренные каналы связи
Станции спутниковой связи и малые спутниковые терминалы
Терминалы для совершения платежей

Усилители серии соответствуют требованиям следующих стандартов:

IEC 60950C
ETSI EN 300 673
ETSI EN 301 489-1

Особенности:

Частоты выходных сигналов диапазона INTELSAT: от 5,85 до 6,425 ГГц
Частоты выходных сигналов полного C- диапазона: от 5,85 до 6,725 ГГц
Выходная мощность: 61,8 дБмВт (1500 Вт)
Коэффициент усиления: не ниже 75 дБ
Макс. уровень входной мощности: + 10 дБмВт (без повреждений)
КСВН входа/выхода: не хуже 1,3:1
Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
Выходной радиочастотный соединитель: волноводный фланец CPR137G
Радиочастотный соединитель для контроля выходного сигнала (с ослаблением 40 дБ): N-тип (гнездо) 50 Ом
Габариты: 19", 23 HU
Элементы ручного управления
Автоматическая идентификация сбоев и включение сигнализации
Удаленное управление по интерфейсам RS232/RS485 и Ethernet
Уровень паразитных сигналов не более -60 дБн
Встроенный блок резервирования (опционально, внешний блок резервирования)
Защита от выбросов тока
Встроенный изолятор и гармонический режекторный фильтр
Порты контроля входных и выходных сигналов

Свернуть Развернуть

Комплектация

Узнайте по тел.: +7 (495) 105 96 88
Напишите нам письмо: info@micro-electronics.ru

Свернуть Развернуть

Сведения о реестре СИ

Реестр СИ не требуется

Характеристики

Загрузить технические характеристики

AAA11 Series Compact 20W/25W/40W/50W C-Band SSPA
RF Specifications
Transmit Frequency	Intelsat / Full C / Insat / Palapa C
Output Power @ P1dB	43dBm (20W) / 44dBm (25W) 46dBm (40W) / 47dBm (50W)
Small Signal Gain	50dB (typical for 20W / 25W) 53dB (typical for 40W / 50W / 60W)
Gain Flatness	±0.75dB over the O/P frequency band
Gain Variation	±0.75dB over the operating temperature range
Gain Control	20dB in step of 0.5dB (optional 0.1dB step size)
O/P spurious	According to EN301443
Phase Noise @ Offset
1 KHz	-73dBc/Hz max
10 KHz	-83dBc/Hz max
100 KHz	-93dBc/Hz max
I/P VSWR	1.3:1 max
O/P VSWR	1.3:1 max (with external isolator)
Power Requirement
Prime Power	48VDC (range 38 to 60VDC) Can be powered via iDirect X7 modem Optional 230VAC (range 90 to 264VAC)
Power Consumption	144W @ 48VDC input (Typical for 20W) 153.6W @ 48VDC input (Typical for 25W) 300W @ 48VDC input (Typical for 40W) 300W @ 48VDC input (Typical for 50W)
Power Supply Interface	3 pins Connector (optional common input via IFL)
Interfaces
IF Input Interface	50Ohms N-type Female / 75Ohms F-type Female (optional)
Output Interface	WR 137G / 50Ohms N-type Female (optional)
Monitor & Control
Monitor	SSPA Temperature LO unlocked alarm Status alarm RF Output Power LED status indicator
Control	Adjustable gain with 0.5dB step size RF output mute
Interface	RS232/RS485 (Standard) Ethernet (SNMP & HTTP) (Optional)
Tx Redundancy	1:1 Redundancy-ready (with external RCU)
Environmental
Operating Temperature	-40°C to +60°C Optional (-40°C to +70°C for 40W)
Humidity	Up to 100% Weather protection sealed to IP65
Mechanical
Size	235L x 175W x 90H mm 235L x 175W x 150H mm / (AC option)
Weight	3.9kg / 8.6lbs 5.7kg / 12.6lbs (AC option)
Color	White Powder Coat
Compliance Standard
IEC 609501-2nd Edition	International Safety Standard for Information Technology Equipment
ETSI EN 301 489-12	Electromagnetic Compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) Standard for radio equipment and services; Part 12: Specific conditions for Very Small Aperture Terminal, Satellite Interactive Earth Stations operated in the frequency ranges between 4 GHz and 30 GHz in the fixed Satellite Service (FSS)
ETSI EN 301 489-1	Electromagnetic Compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility Standard for Radio Equipment and Services
FCC Part 15 Class B	Two levels of radiation and conducted emissions Limits for unintentional radiators (FCC Mark)
AAA11 Series Compact 100W/200W C-Band High Power SSPA
RF Specifications
Transmit Frequency	Intelsat / Full C/ Insat/ Palapa C/Extended
Output Power @ P1dB	50dBM (100W) / 53dBm (200W)
Small Signal Gain	50dB Min
Gain Flatness	±0.75dB over the O/P frequency band
Gain Variation	±0.75dB over the operating temperature range
Gain Control	20dB in step of 0.5dB 30dB in step of 0.1dB (optional)
O/P spurious	According to EN301443
Phase Noise @ Offset 1KHz 10KHz 100KHz	-80dBc/Hz -90dBc/Hz -100dBc/Hz
	1.5.1
I/P VSWR	1.5.1
O/P VSWR	70dBm/ 4KHz
Noise Power Density Tx BD Rx BD	142dBm/ 4KHz
DC Power Requirement
Prime Power	90 - 264VAC, 50 - 60Hz
Power Consumption	600W (Typical for 100W) 1000W (Typical for 200W)
Interfaces
IF Input Interface	50Ohms N-type Female
Output Interface	CPRG 137G
Monitor & Control
Monitor	SSPA Temperature Status Alarm RF Output Power/RF Input Power RF Reflected Output Power LED Status Indication
Control	Attenuation RF output mute
Interface	RS232/485, Ethernet (SNMP & HTTP) & Wifi (Optional)
Tx Redundancy	Built-in
Environmental
Operating Temperature	-40°C to +60°C
Humidity	Up to 100% Weather protection sealed to IP65
Mechanical
Size	284L x 209W x 164H
Weight	9kg
Color	White Powder Coat
Compliance Standard
IEC 609501-2nd Edition	International Safety Standard for Information Technology Equipment
ETSI EN 301 489-12	Electromagnetic Compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) Standard for radio equipment and services; Part 12: Specific conditions for Very Small Aperture Terminal, Satellite Interactive Earth Stations operated in the frequency ranges between 4 GHz and 30 GHz in the fixed Satellite Service (FSS)
ETSI EN 301 489-1	Electromagnetic Compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility Standard for Radio Equipment and Services
FCC Class A	Two levels of radiation and conducted emissions Limits for unintentional radiators (FCC Mark)
AAA 21 Series 200W / 400W C-Band SSPA Booster
Frequency Range (GHz)
Intelsat	5.850 - 6.425
Full C	5.850 - 6.725
Transmit
Power	Output Power (dBm)	Small Signal Gain (dB)	Power Consumption Typical
200W	53.0	70 Min	1400 VA
400W	56.0	75 Min	2500 VA
Gain Flatness Over Full BW	±1.5 dB max
Gain Flatness Over Any 40 MHz	±0.4 dB max
Gain Variation	±1.0 dB max
Gain Control Range	20 dB min step 0.1 dB
Input VSWR	1:3:1 max
Output VSWR	1:3:1 max
Inter Modulation	-25 dBc Relative to combine power of two carriers at 3dB total power backoff from Rated Output power
Harmonics (@P1dB)	- 60 dBc max
Spurious (@P1dB)	- 60 dBc max
Residual AM (0 - 10kHz)	-45 dBc max
(10 kHz - 500kHz)	-20 (1.0+logF*) dBc max
(500 kHz - 1MHz)	-80 dBc max
Group Delay (in any 40MHz band)
Linear	±0.03 nsec/MHz max
Parabolic	±0.003 nsec/ max
Ripple	1.0 nsec p-p max
Maximum Input Power	+10 dBm (without damage)
Noise Figure at Gain max	10.0 dB max
Display	24 x 2 LCD Display
Power Supply	220 Vac, 1 phase ±10.0%
Frequency Voltage	47Hz ~ 63Hz
Interface
RF Input	50ohms N-Type Female
RF output monitor	50ohms N-type @ 40dB coupling factor
RF Output	50ohms CPR137G waveguide
Monitor And Control
Monitor	SSPA Temperature Status Alarm RF Output Power Reflected power
Control	SSPA On/Off Gain Control
Protection	Over temperature SSPA shutdown Reflected power shutdown
Interface	RS485 / RS232 Optional - Ethernet RJ-45 (SNMP + HTTP)
Environmental
Operating Temperature	0°C to + 50°C (Indoor SSPA)
Relative Humidity	Up to 95°C (Non-condensing)
Cooling	Forced Air Cooling
Mechanical
Size	19” rack, 5 RU height
Weight	40 kg
Colour	Grey
Compliance Standard
IEC 60950C	International Safety Standard for Information Technology Equipment
ETSI EN 300 673	Electromagnetic Compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) Standard for Very Small Aperture Terminal (VSAT)
ETSI EN 301 489-1	Electromagnetic Compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility Standard for Radio Equipment and Services
AAA 21 Series 800W C-Band SSPA Booster
Frequency Range (GHz)
Intelsat	5.850 - 6.425
Transmit
Power	Output Power (Psat/P1dB)	Small Signal Gain (dB)	Power Consumption Typical
800W	59.0/58.5	70 Min	5 KVA
Gain Flatness Over Full BW	±1.5 dB max
Gain Flatness Over Any 40 MHz	±0.6 dB max
Gain Variation Over Temperature	±1.5 dB max
Gain Control Range	20 dB min step 0.1 dB
Input VSWR	1:3:1 max
Output VSWR	1:3:1 max
Inter Modulation	-25 dBc Relative to combine power of two carriers at 3dB total power backoff from P1dB
Harmonics (@P1dB)	- 60 dBc max
Spurious (@P1dB)	- 60 dBc max
Residual AM (0 - 10kHz)	-45 dBc max
(10 kHz - 500kHz)	-20 (1.0+logF*) dBc max
(500 kHz - 1MHz)	-80 dBc max
Group Delay (in any 40MHz band)
Linear	±0.03 nsec/MHz max
Parabolic	±0.003 nsec/ max
Ripple	1.0 nsec p-p max
Maximum Input Power	+10 dBm (without damage)
Noise Figure at Gain max	10.0 dB max
Display	24 x 2 LCD Display
Power Supply Frequency Voltage	220 Vac, 1 phase ±10.0% 47Hz ~ 63Hz
Hot swappable feature for both RF and power supply by unit level 400W
Interface
RF Input	50ohms N-Type Female
RF output monitor	50ohms N-type @ 40dB coupling factor
RF Output	50ohms CPR137G waveguide
Monitor And Control
Monitor	SSPA Temperature Status Alarm RF Output Power Reflected power
Control	SSPA On/Off Gain Control (Attenuation Control)
Protection	Over temperature SSPA shutdown Reflected power shutdown
Interface	RS485 / RS232 Ethernet RJ-45 (SNMP +HTTP)
Environmental
Operating Temperature	0°C to + 50°C (Indoor SSPA)
Relative Humidity	Up to 95°C (Non-condensing)
Cooling	Forced Air Cooling
Mechanical
Size	19” rack, 12 RU height
Weight	69 kg
Colour	Grey
Compliance Standard
IEC 60950C	International Safety Standard for Information Technology Equipment
ETSI EN 300 673	Electromagnetic Compatibility and Radio Spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) Standard for Very Small Aperture Terminal (VSAT)
ETSI EN 301 489-1	Electromagnetic Compatibility and Radio Spectrum Matters (eRm); ElectroMagnetic Compatibility Standard for Radio Equipment and Services
AAA 21 Series 1500W C-Band SSPA Booster
Frequency Range (GHz)
Intelsat	5.850 - 6.425
Full C	5.850 - 6.725
Transmit
Power	Output Power (dBm)	Small Signal Gain (dB)	Power Consumption Typical
1500W	61.8	75 min	12.5KVA
Gain Flatness Over Full BW	±2.0 dB max
Gain Flatness Over Any 40 MHz	±1.0 dB max
Gain Variation	±2.0 dB max
Gain Control Range	20 dB min step 0.5 dB
Input VSWR	1:3:1 max
Output VSWR	1:3:1 max
Inter Modulation	-25 dBc Relative to combine power of two carriers at 3dB total power backoff from Rated Output power
Harmonics (@Psat)	- 60 dBc max
Spurious (@Psat)	- 60 dBc max
Residual AM (0 - 10kHz)	-45 dBc max
(10 kHz - 500kHz)	-20 (1.0+logF*) dBc max
(500 kHz - 1MHz)	-80 dBc max
Group Delay (in any 40MHz band)
Linear	±0.03 nsec/MHz max
Parabolic	±0.003 nsec/ max
Ripple	1.0 nsec p-p max
Maximum Input Power	+10 dBm (without damage)
Noise Figure at Gain max	10.0 dB max
Display	24 x 2 LCD Display
Power Supply	220 Vac, 1 phase ±10.0%
Frequency Voltage	47Hz ~ 63Hz
Interface
RF Input	50ohms N-Type Female
RF output monitor	50ohms N-type @ 40dB coupling factor
RF Output	50ohms CPR137G waveguide
Monitor And Control
Monitor	SSPA Temperature Status Alarm RF Output Power Reflected power
Control	SSPA On/Off Gain Control
Protection	Over temperature SSPA shutdown Reflected power shutdown
Interface	RS485 / RS232 Optional - Ethernet RJ-45 (SNMP + HTTP)
Environmental
Operating Temperature	0°C to + 50°C (Indoor SSPA)
Relative Humidity	Up to 95°C (Non-condensing)
Cooling	Forced Air Cooling
Mechanical
Size	19” rack, 23 RU height
Colour	Grey
Compliance Standard
IEC 60950C	International Safety Standard for Information Technology Equipment
ETSI EN 300 673	Electromagnetic Compatibility and Radio Spectrum Matters (eRm); ElectroMagnetic Compatibility (EMC) Standard for Very Small Aperture Terminal (VSAT)
ETSI EN 301 489-1	Electromagnetic Compatibility and Radio Spectrum Matters (eRm); ElectroMagnetic Compatibility Standard for Radio Equipment and Services
