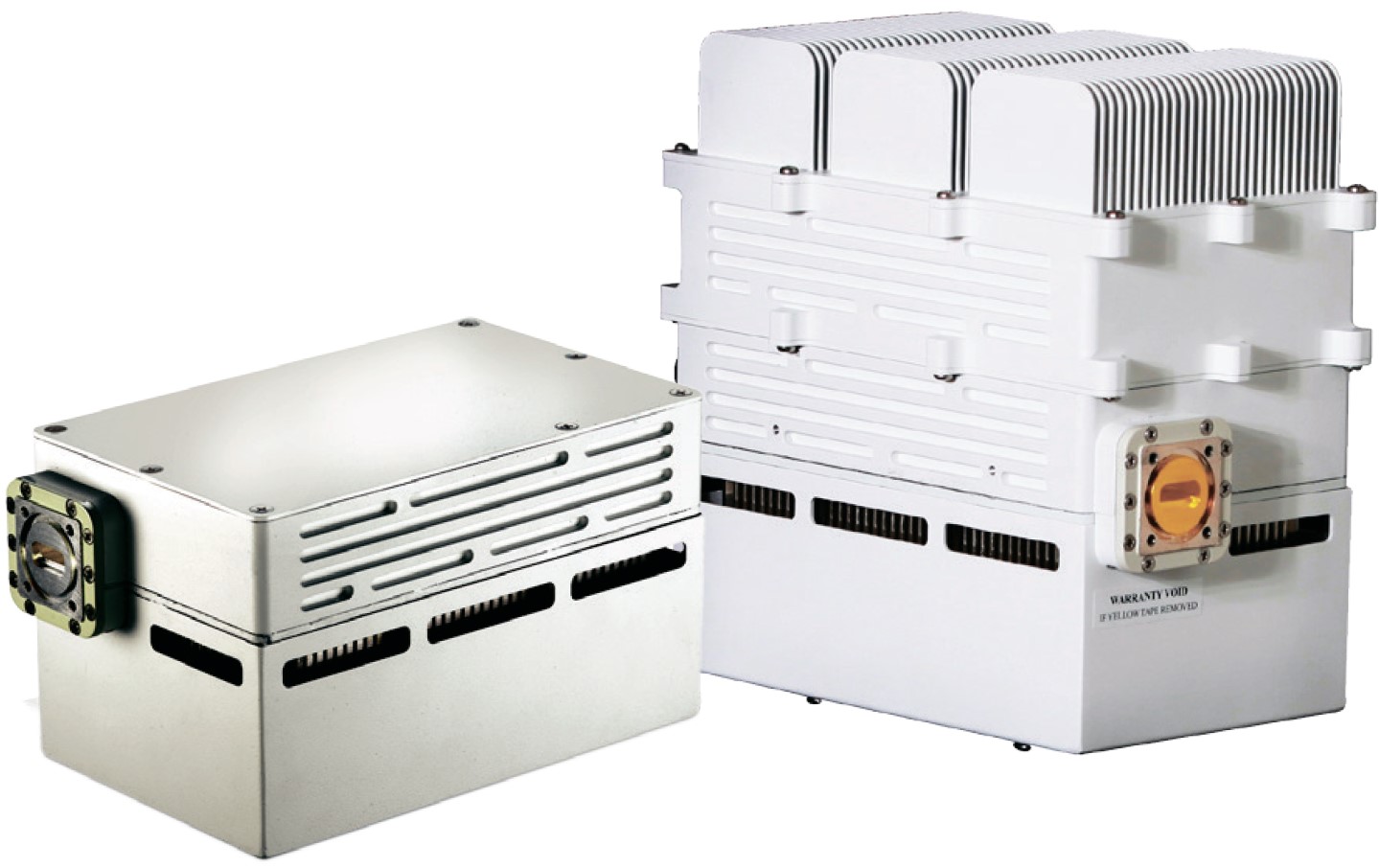

Твердотельные усилители мощности серии Ku-Band до 50 Вт
Наличие: По запросуПо запросу По запросу По запросу
Agilis Satcom
Agilis Satcom is a leading manufacturer & supplier of VSAT Products & Solutions under ST Electronics. ST Electronics is headquartered in Singapore with more than 40 years of experience in providing electronics, communications, advanced electronics and… подробнее
Обзор
Для эксплуатации вне помещений.
Для сигналов Ku- диапазона.
50 Вт
Для эксплуатации вне помещений.
Для сигналов Ku- диапазона.
8 Вт/ 10 Вт
с повышающим преобразователем частоты
Для эксплуатации вне помещений.
Для сигналов Ku- диапазона.
16 Вт/ 20 Вт/ 25 Вт
Основные возможности и технические характеристики
Agilis Satcom - Твердотельные усилители мощности AAA12 Compact 50W
Твердотельные усилители Agilis Satcom AAA11 Compact 50WДля эксплуатации вне помещений.
Для сигналов Ku- диапазона.
50 Вт
AAA12 Compact 50W - это серия компактных и легких твердотельных усилителей мощности, предназначенная для работы с сигналами Ku- диапзона вне помещений и идеально подходит для применения в системах мобильной и спутниковой связи. Конструкция устройства позволяет напрямую подключать его к излучающей рупорной антенне, что позволяет обеспечить высокий уровень выходной мощности при низком потреблении. Питание устройства осуществляется от источника питания постоянного тока с варьируемым выходным напряжением от 38 до 60 В. Данные усилители способны работать при температуре окружающей среды от -40 до + 60 ºC и относительной влажности 100%. Инновационная конструкция с эффективной системой теплоотвода делает усилители этой серии одними из самых компактных, легких и надежных в сфере спутниковой связи. Устройства этой серии легко настроить для работы в режиме резервирования 1:1.
Усилители серии соответствуют требованиям следующих стандартов:
- IEC 609501-2-е издание
- ETSI EN 301 489-12
- ETSI EN 301 489-1
- FCC Class B
Особенности:
- Частоты выходных сигналов стандартного Ku- диапазона: от 14,0 до 14,5 ГГц
- Частоты выходных сигналов расширенного Ku- диапазона: от 13,75 до 14,5 ГГц
- Выходная мощность при компрессии 1 дБ: 47 дБмВт (50 Вт)
- Коэффициент усиления в режиме малых сигналов: не менее 44 дБ
- КСВН входа: не хуже 1,5:1
- КСВН выхода: не хуже 1,25:1 (с опциональным изолятором)
- Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
- Выходной радиочастотный соединитель: волноводный фланец WR 75G
- Габариты (Д×Ш×В): 200 x 130 x 130 (или 235) мм
- Вес: 3,6 кг (6,0 кг с опцией питания от сети переменного тока)
- Поставляется в вариантах исполнения со стандартным или расширенным Ku-диапазоном
- Удаленное управление по интерфейсам RS232/RS485 и Ethernet
- Низкий уровень паразитных сигналов в соответствии с EN301443
- Автоматическая идентификация сбоев и включение сигнализации
- Уровень фазовых шумов ниже -73 дБн
- Возможность реализовать резервирование
- Водонепроницаемость в соответствии со стандартом IP65
- Светодиодный индикатор статуса усилителя
- Опциональная возможность питания от сети переменного тока
- Соответствует нормам RoHS
- Детектирование падающей мощности
Agilis Satcom - Твердотельные усилители мощности AAA24 Compact 10W
Твердотельные усилители Agilis Satcom AAA24 Compact 10WДля эксплуатации вне помещений.
Для сигналов Ku- диапазона.
8 Вт/ 10 Вт
Компактная и легковесная конструкция твердотельных усилителей мощности серии AAA24 Compact 10W разрабатывалась специально для эксплуатации в системах мобильных станций спутниковой связи. Техническое исполнение усилителей позволяет подключать их напрямую ко входу передающей рупорной антенны, что позволяет снизить потери и обеспечить эффективное использование выходной мощности при низком потреблении электроэнергии. Инновационные и эффективные решения в части обеспечения тепловых режимов и охлаждения позволяют делают устройства серии одними из самых компактных, прочных, надежных и выносливых в своем классе. Эксплуатация устройств допускается при температурах от -40 до +60 ºC и относительной влажности 100%.
Усилители серии соответствуют требованиям следующих стандартов:
- IEC 609501-2-е издание
- ETSI EN 301 489-12
- ETSI EN 301 489-1
- FCC Class A
Особенности:
- Частотный диапазон выходных сигналов: от 29 до 31 ГГц
- Частотный диапазон входных сигналов: от 29 до 31 ГГц
- Выходная мощность: 39 дБмВт (8 Вт) / 40 дБмВт (10 Вт)
- КСВН входа: не хуже 1,5:1
- КСВН выхода: не хуже 2,0:1
- Коэффициент усиления в режиме малых сигналов: не менее 37 дБ
- Входной радиочастотный соединитель: K-тип (гнездо)
- Выходной радиочастотный соединитель: волноводный фланец WR 28
- Габариты (Д×Ш×В): : 100 x 100 x 100 мм
- Вес: 2,0 кг
- Высокая линейность
- Удаленное управление по интерфейсам RS232/RS485 и Ethernet
- Низкий уровень паразитных сигналов в соответствии с EN301443
- Автоматическая идентификация сбоев и включение сигнализации
- Водонепроницаемость в соответствии со стандартом IP65
- Опциональная возможность питания от сети переменного тока
- Соответствует нормам RoHS
- Детектирование падающей мощности
Agilis Satcom - Твердотельные усилители мощности AAA12 Compact 16W 20W 25W
Твердотельные усилители Agilis Satcom AAA11 Compact 16W 20W 25Wс повышающим преобразователем частоты
Для эксплуатации вне помещений.
Для сигналов Ku- диапазона.
16 Вт/ 20 Вт/ 25 Вт
AAA12 Compact - это серия компактных и легких твердотельных усилителей мощности с повышающим преобразователем частоты, предназначенная для работы с сигналами Ku- диапзона вне помещений и идеально подходит для применения в системах мобильной и спутниковой связи. Конструкция устройства позволяет напрямую подключать его к излучающей рупорной антенне, что позволяет обеспечить высокий уровень выходной мощности при низком потреблении. Питание устройства осуществляется от источника питания постоянного тока с варьируемым выходным напряжением от 38 до 60 В. Данные усилители способны работать при температуре окружающей среды от -40 до + 60 ºC и относительной влажности 100%. Инновационная конструкция с эффективной системой теплоотвода делает усилители этой серии одними из самых компактных, легких и надежных в сфере спутниковой связи. Устройства этой серии легко настроить для работы в режиме резервирования 1:1.
Усилители серии соответствуют требованиям следующих стандартов:- IEC 609501-2-е издание
- ETSI EN 301 489-12
- ETSI EN 301 489-1
- FCC Class A
Особенности:
- Частоты выходных сигналов стандартного Ku- диапазона: от 14,00 до 14,55 ГГц
- Частоты выходных сигналов расширенного Ku- диапазона: от 13,75 до 14,55 ГГц
- Диапазон частот сигналов промежуточной частоты: от 950 до 1450 МГц (для станд. Ku- диапзона)/ от 950 до 1700 МГц (для расшир. Ku- диапзона)
- Выходная мощность при компрессии 1 дБ: 42 дБмВт (16 Вт) / 43 дБмВт (20 Вт)/ 44 дБмВт (25 Вт)
- Коэффициент усиления в режиме малых сигналов: не менее 38 дБ
- КСВН входа: не хуже 1,5:1
- КСВН выхода: не хуже 1,25:1 (с опциональным изолятором)
- Входной радиочастотный соединитель: N-тип (гнездо) 50 Ом
- Выходной радиочастотный соединитель: волноводный фланец WR 75G
- Габариты (Д×Ш×В): 200 x 130 x 90 (или 130, или 210) мм
- Вес: 3,5 кг/ 4,7 кг
- Поставляется в вариантах исполнения со стандартным или расширенным Ku-диапазоном
- Высокая линейность
- Удаленное управление по интерфейсам RS232/RS485 и Ethernet
- Низкий уровень паразитных сигналов в соответствии с EN301443
- Автоматическая идентификация сбоев и включение сигнализации
- Уровень фазовых шумов ниже -73 дБн
- Возможность реализовать резервирование
- Водонепроницаемость в соответствии со стандартом IP65
- Светодиодный индикатор статуса усилителя
- Опциональная возможность питания от сети переменного тока
- Соответствует нормам RoHS
- Детектирование падающей мощности
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Сведения о реестре СИ
- Реестр СИ не требуется
Характеристики
Загрузить технические характеристики
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Производитель | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
AAA12 Compact 47 дБмВт
|
Частоты выходных сигналов расширенного Ku- диапазона: от 13,75 до 14,5 ГГц, Выходная мощность при компрессии 1 дБ: 47 дБмВт
|
По запросу | ||
|
AAA24 Compact 39 дБмВт
|
Частотный диапазон выходных сигналов: от 29 до 31 ГГц; Выходная мощность: 39 дБмВт
|
По запросу | ||
|
AAA24 Compact 40 дБмВт (10 Вт)
|
Частотный диапазон выходных сигналов: от 29 до 31 ГГц; Выходная мощность: 40 дБмВт (10 Вт)
|
По запросу | ||
|
AAA12 Compact 42 дБмВт
|
Частоты выходных сигналов стандартного Ku- диапазона: от 14,00 до 14,55 ГГц; Выходная мощность при компрессии 1 дБ: 42 дБмВт
|
По запросу | ||
|
AAA12 Compact 43 дБмВт
|
Частоты выходных сигналов стандартного Ku- диапазона: от 14,00 до 14,55 ГГц; Выходная мощность при компрессии 1 дБ: 43 дБмВт
|
По запросу | ||
|
AAA12 Compact 44 дБмВт
|
Частоты выходных сигналов стандартного Ku- диапазона: от 14,00 до 14,55 ГГц; Выходная мощность при компрессии 1 дБ: 44 дБмВт
|
По запросу |
