Анализатор мощных полупроводниковых приборов до 3 кВ и до 1500 А, от –50°C до +250°C Keysight B1506A

B1506A
Для увеличения картинки наведите мышкой
B1506AB1506AB1506AB1506AB1506A
B1506AB1506AB1506AB1506AB1506A
НаличиеПо запросу
По запросу
По запросу
По запросу
Анализаторы полупроводников B1506A Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Ключевые возможности и технические характеристики

  • Измерение всех параметров тока и напряжения (сопротивление в открытом состоянии Ron, напряжение пробоя BV, ток утечки, пороговое напряжение Vth, напряжение насыщения Vsat и др.)
  • Измерение входной и выходной емкости транзистора, а также емкости между электродами транзистора в различных сочетаниях (Ciss, Coss, Crss, Cies, Coes, Cres, Rg) при высоких значениях напряжения смещения
  • Измерение характеристик заряда на затворе Qg
  • Измерение потерь мощности (потери на электропроводность диэлектрика, потери мощности в цепи управления, потери на переключение)
  • Удобство использования, полностью автоматизированные измерения
  • Режим определения паспортных характеристик обеспечивает быстрое и удобное измерение параметров устройств
  • Тестирование в широком диапазоне напряжений и тока (до 3 кВ и до 1500 А) и температуры (от –50°C до +250°C)
  • Режим осциллографа для визуального отслеживания прикладываемых к тестируемому устройству импульсных сигналов тока и напряжения
  • Описание

    Анализатор мощных полупроводниковых приборов B1506A позволяет определять все параметры мощных устройств в широком диапазоне рабочих условий, в том числе, измерять вольт-амперные характеристики, напряжение пробоя, сопротивление в открытом состоянии, а также емкость трех выводов полевых транзисторов, заряд на затворе и потери мощности.

     Анализатор B1506A имеет широкие функциональные возможности, включая тестирование в диапазоне напряжений до 3 кВ и тока до 1500 А, определение температурных зависимостей параметров в диапазоне от –50°C до +250°C, измерение параметров быстрых импульсов и измерение тока с разрешением в доли наноампер, что позволяет уверенно распознавать нестандартные устройства в реальных условиях эксплуатации схем. Единственный в своем роде программный интерфейс прибора предоставляет пользователю возможность отображения результатов измерений в привычном формате, что упрощает определение характеристик тестируемых устройств без предварительного специального обучения. Встроенная в устройство подключения схема коммутации поддерживает полностью автоматизированные испытания с возможностью автоматического переключения между измерениями высокого напряжения и сильного тока, а также измерениями вольт-амперных (ВАХ) и вольт-фарадных (ВФХ) характеристик.

    Кроме того, уникальный сменный переходник тестовой оснастки исключает подключение кабелей, что позволяет избежать этих и других ошибок, связанных с человеческим фактором. Анализатор B1506A поддерживает полную автоматизацию тепловых испытаний, которая обеспечивается с помощью систем Thermostream или Thermal Plate. Так как тестируемое устройство находится в непосредственной близости от измерительных портов B1506A, отсутствует влияние паразитных составляющих, вносимых кабелями, которые используются для подключения к камере для температурных испытаний.

    Благодаря этому прибор позволяет точно измерять очень большие значения тока — вплоть до 1500 А как при низкой, так и при высокой температуре.

    Широкие возможности анализатора B1506A позволяют коренным образом изменить процесс создания устройств силовой электроники, помогая максимально повысить полезность конечных продуктов и сократить сроки их разработки.

    Анализатор мощных полупроводниковых приборов B1506A имеет три опции, что дает возможность выбрать оптимальную конфигурацию для решения своих прикладных задач.

  • B1506A-H21: комплект для измерений в диапазоне до 20 A и до 3 кВ
  • B1506A-H51: комплект для измерений в диапазоне до 500 A и до 3 кВ
  • B1506A-H71: комплект для измерений в диапазоне до 1500 A и до 3 кВ

  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Ключевые возможности и технические характеристики

  • Измерение всех параметров тока и напряжения (сопротивление в открытом состоянии Ron, напряжение пробоя BV, ток утечки, пороговое напряжение Vth, напряжение насыщения Vsat и др.)
  • Измерение входной и выходной емкости транзистора, а также емкости между электродами транзистора в различных сочетаниях (Ciss, Coss, Crss, Cies, Coes, Cres, Rg) при высоких значениях напряжения смещения
  • Измерение характеристик заряда на затворе Qg
  • Измерение потерь мощности (потери на электропроводность диэлектрика, потери мощности в цепи управления, потери на переключение)
  • Удобство использования, полностью автоматизированные измерения
  • Режим определения паспортных характеристик обеспечивает быстрое и удобное измерение параметров устройств
  • Тестирование в широком диапазоне напряжений и тока (до 3 кВ и до 1500 А) и температуры (от –50°C до +250°C)
  • Режим осциллографа для визуального отслеживания прикладываемых к тестируемому устройству импульсных сигналов тока и напряжения
  • Описание

    Анализатор мощных полупроводниковых приборов B1506A позволяет определять все параметры мощных устройств в широком диапазоне рабочих условий, в том числе, измерять вольт-амперные характеристики, напряжение пробоя, сопротивление в открытом состоянии, а также емкость трех выводов полевых транзисторов, заряд на затворе и потери мощности.

     Анализатор B1506A имеет широкие функциональные возможности, включая тестирование в диапазоне напряжений до 3 кВ и тока до 1500 А, определение температурных зависимостей параметров в диапазоне от –50°C до +250°C, измерение параметров быстрых импульсов и измерение тока с разрешением в доли наноампер, что позволяет уверенно распознавать нестандартные устройства в реальных условиях эксплуатации схем. Единственный в своем роде программный интерфейс прибора предоставляет пользователю возможность отображения результатов измерений в привычном формате, что упрощает определение характеристик тестируемых устройств без предварительного специального обучения. Встроенная в устройство подключения схема коммутации поддерживает полностью автоматизированные испытания с возможностью автоматического переключения между измерениями высокого напряжения и сильного тока, а также измерениями вольт-амперных (ВАХ) и вольт-фарадных (ВФХ) характеристик.

    Кроме того, уникальный сменный переходник тестовой оснастки исключает подключение кабелей, что позволяет избежать этих и других ошибок, связанных с человеческим фактором. Анализатор B1506A поддерживает полную автоматизацию тепловых испытаний, которая обеспечивается с помощью систем Thermostream или Thermal Plate. Так как тестируемое устройство находится в непосредственной близости от измерительных портов B1506A, отсутствует влияние паразитных составляющих, вносимых кабелями, которые используются для подключения к камере для температурных испытаний.

    Благодаря этому прибор позволяет точно измерять очень большие значения тока — вплоть до 1500 А как при низкой, так и при высокой температуре.

    Широкие возможности анализатора B1506A позволяют коренным образом изменить процесс создания устройств силовой электроники, помогая максимально повысить полезность конечных продуктов и сократить сроки их разработки.

    Анализатор мощных полупроводниковых приборов B1506A имеет три опции, что дает возможность выбрать оптимальную конфигурацию для решения своих прикладных задач.

  • B1506A-H21: комплект для измерений в диапазоне до 20 A и до 3 кВ
  • B1506A-H51: комплект для измерений в диапазоне до 500 A и до 3 кВ
  • B1506A-H71: комплект для измерений в диапазоне до 1500 A и до 3 кВ

  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    72163-18
    Анализаторы силовых полупроводниковых приборов
    B1505A, B1506A
    Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
    20.08.2023
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    72163-18
    Анализаторы силовых полупроводниковых приборов
    B1505A, B1506A
    Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
    20.08.2023
    • B1506A IV solutions
    • SMD power device measurement using Keysight B1506A
    • PACT#41 Gate charge measurement using the Keysight B1506A
    • Automotive IGBT module: Gate charge (Qg) measurement with B1506A
    • Automotive IGBT module: Ic-Vce measurement with B1506A
    • Automotive IGBT module: datasheet parameter evaluation with B1506A

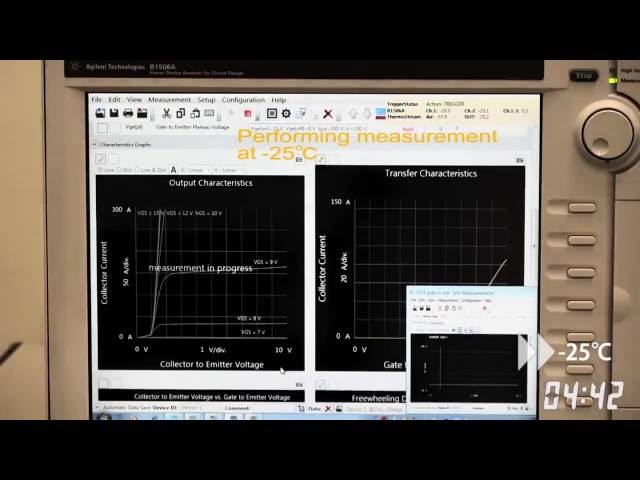

    • PACT#40 Automated Temperature Dependence Measurement Using the Keysight B1506A and THERMOSTREAM®
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Гарантия, калибровка, сервисное обслуживание
    PS-S20-01
    Recommended Startup assistance, daily
    По запросу
    - шт +
    R-50C-011-3
    Calibration Plan - Return to Keysight - 3 years
    По запросу
    - шт +
    R-50C-011-5
    Calibration Plan - Return to Keysight - 5 years
    По запросу
    - шт +
    R-51B-001-3C
    Extended Warranty - Return to Keysight - 3 years
    По запросу
    - шт +
    R-51B-001-5C
    Extended Warranty - Return to Keysight - 5 years
    По запросу
    - шт +
    Опции и асессуары
    B1506A-UK6
    Commercial calibration certificate with test data
    По запросу
    - шт +
    B1506A-050
    50Hz Line Frequency
    По запросу
    - шт +
    B1506A-060
    60Hz Line Frequency
    По запросу
    - шт +
    B1506A-A6J
    ANSI Z540-1-1994 Calibration
    По запросу
    - шт +
    B1506A-ABA
    English User's Guide
    По запросу
    - шт +
    B1506A-ABJ
    Japanese User's Guide
    По запросу
    - шт +
    B1506A-DR1
    Replace A Built-in DVD-R Drive With A Read-only DVD Drive
    По запросу
    - шт +
    B1506A-FRMK
    Keysight Refurbished Product
    По запросу
    - шт +
    B1506A-T01
    Thermal Test Enclosure (Thermostream Compatible)
    По запросу
    - шт +
