Микроэлектроника – контрольно-измерительные приборы и РЧ-компоненты: 2281S-20-6

Динамический эмулятор батареи

Для увеличения картинки наведите мышкой

Артикул:

Избранное

Наличие: По запросу

По запросу

Источники питания постоянного тока 2281S-20-6 Подробнее

Американская компания Keithley Instruments, Inc. была основана в 1946 году в Кливленде (штат Огайо, США) Джозефом Ф. Кийтли. В 2010 году Keithley Instruments, Inc. вошла в состав американской компании Tektronix.

Компания занимается проектированием, разработкой,… подробнее

Обзор Характеристики Модели и опции Библиотека Отзывы (0)

Обзор

Свернуть Развернуть

Основные возможности и технические характеристики

Динамический эмулятор батареи 2281S-20-6

Динамический эмулятор батареи 2281S-20-6 использует модель для имитации поведения батареи во время цикла разряда. Модель можно построить по среднему току устройства, которое запитывается от батареи, и затем оценить время работы от батареи и проанализировать работу устройства в течение одного цикла питания от батареи.

		Оценка срока службы батареи вашего устройства
		Подайте питание на тестируемое устройство от эмулятора 2281S-20-6 и воспользуйтесь моделью, чтобы определить время работы от батареи. Основные преимущества Модель, построенная по 101 точке, состоит из значений напряжения разомкнутой цепи и внутреннего сопротивления, которые являются функцией уровня заряда Возможность создания модели на основе среднего тока, потребляемого устройством
Быстрое повторяемое тестирование при любом уровне разряда батареи
Эмулятор батареи можно запрограммировать на любой уровень заряда, например практически полностью разряженное состояние, чтобы определить, как будет работать устройство при низком заряде батареи и при каком напряжении батареи устройство отключится. Основные преимущества Достаточно запрограммировать напряжение разомкнутой цепи батареи (Voc), и все другие параметры модели будут определяться по заданному напряжению разомкнутой цепи В качестве альтернативы, можно запрограммировать уровень заряда (SOC), и все параметры модели будут определяться по настройке SOC
		Уникальный графический интерфейс пользователя для постоянного отображения состояния батареи
		На экран выводятся ключевые параметры моделей батареи, в том числе напряжение разомкнутой цепи, внутреннее сопротивление, остаточная ёмкость и уровень заряда. Основные преимущества На батарее, изображённой справа, указываются напряжение разомкнутой цепи, измеренное напряжение между клеммами и ток нагрузки На батарее, изображённой слева, указываются уровень заряда, остаточная ёмкость в А·ч и внутреннее сопротивление
		Оценка эксплуатационных характеристик нескольких батарей
		При помощи эмулятора можно определить, батарея какого типа будет самой эффективной для заданного устройства. Для этого нужно загрузить в 2281S-20-6 несколько моделей и запитать устройство от каждой модели. Основные преимущества Возможность загрузки в эмулятор 2281S-20-6 до 14 моделей Напряжение питания от батареи до 20 В Внутреннее сопротивление до 100 Ом
Создание модели батареи по току, потребляемому устройством

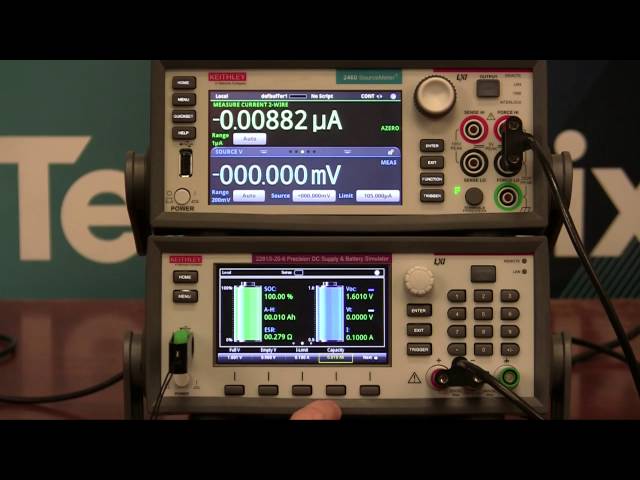

Для разряда батареи и создания модели на эмуляторе 2281S-20-6 можно воспользоваться источником-измерителем Keithley 2450 или 2460 (SMU) в качестве электронной нагрузки. Прибор 2450 или 2460 может разряжать батарею при очень низких токах — до 1 нА. Основные преимущества В качестве альтернативного варианта, можно создать модель батареи по данным производителя батареи Возможность моделирования последовательно и параллельно соединённых батарей
		Использование эмулятора батареи в качестве прецизионного источника питания
		Эмулятор батареи 2281S может работать в режиме источника питания, обеспечивая точность напряжения питания на уровне 0,02 %, удалённый контроль и измерение тока с точностью 0,05 %. Основные преимущества Разрешение настройки напряжения 1 мВ Разрешение в самом нижнем диапазоне измерений тока 10 нА

Свернуть Развернуть

Основные возможности и технические характеристики

Динамический эмулятор батареи 2281S-20-6

		Оценка срока службы батареи вашего устройства
		Подайте питание на тестируемое устройство от эмулятора 2281S-20-6 и воспользуйтесь моделью, чтобы определить время работы от батареи. Основные преимущества Модель, построенная по 101 точке, состоит из значений напряжения разомкнутой цепи и внутреннего сопротивления, которые являются функцией уровня заряда Возможность создания модели на основе среднего тока, потребляемого устройством
Быстрое повторяемое тестирование при любом уровне разряда батареи
Эмулятор батареи можно запрограммировать на любой уровень заряда, например практически полностью разряженное состояние, чтобы определить, как будет работать устройство при низком заряде батареи и при каком напряжении батареи устройство отключится. Основные преимущества Достаточно запрограммировать напряжение разомкнутой цепи батареи (Voc), и все другие параметры модели будут определяться по заданному напряжению разомкнутой цепи В качестве альтернативы, можно запрограммировать уровень заряда (SOC), и все параметры модели будут определяться по настройке SOC
		Уникальный графический интерфейс пользователя для постоянного отображения состояния батареи
		На экран выводятся ключевые параметры моделей батареи, в том числе напряжение разомкнутой цепи, внутреннее сопротивление, остаточная ёмкость и уровень заряда. Основные преимущества На батарее, изображённой справа, указываются напряжение разомкнутой цепи, измеренное напряжение между клеммами и ток нагрузки На батарее, изображённой слева, указываются уровень заряда, остаточная ёмкость в А·ч и внутреннее сопротивление
		Оценка эксплуатационных характеристик нескольких батарей
		При помощи эмулятора можно определить, батарея какого типа будет самой эффективной для заданного устройства. Для этого нужно загрузить в 2281S-20-6 несколько моделей и запитать устройство от каждой модели. Основные преимущества Возможность загрузки в эмулятор 2281S-20-6 до 14 моделей Напряжение питания от батареи до 20 В Внутреннее сопротивление до 100 Ом
Создание модели батареи по току, потребляемому устройством
Для разряда батареи и создания модели на эмуляторе 2281S-20-6 можно воспользоваться источником-измерителем Keithley 2450 или 2460 (SMU) в качестве электронной нагрузки. Прибор 2450 или 2460 может разряжать батарею при очень низких токах — до 1 нА. Основные преимущества В качестве альтернативного варианта, можно создать модель батареи по данным производителя батареи Возможность моделирования последовательно и параллельно соединённых батарей
		Использование эмулятора батареи в качестве прецизионного источника питания
		Эмулятор батареи 2281S может работать в режиме источника питания, обеспечивая точность напряжения питания на уровне 0,02 %, удалённый контроль и измерение тока с точностью 0,05 %. Основные преимущества Разрешение настройки напряжения 1 мВ Разрешение в самом нижнем диапазоне измерений тока 10 нА

Свернуть Развернуть

Комплектация

2281S-20-6 - Precision DC Supply and Battery Simulator, 20 V, 6 A
2281S-20-6 - Quick Start Guide, KickStart Quick Start Guide, LAN Crossover Cable, Power Cord, Rear Panel Mating Connector with Cover

Свернуть Развернуть

Сведения о реестре СИ

Номер в госреестре

Не в реестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Creating Battery Discharge Profiles for Simulating Batteries

Характеристики

Загрузить технические характеристики

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

2281S-20-6

Динамический эмулятор батареи 20 В, 6 A

$4 424.70

- шт +

Аксессуары

4299-10	Набор для установки одного графического дисплея 2U и одной аппаратуры серии 26xx	$1 302.90	- шт +
4299-11	Набор для установки Графического дисплея 2U и одного серии 24xx, серии 2000 или 2U Agilent Instrument	$1 261.62	- шт +
7007-05	Интерфейсный кабель премиум-класса с двойным экранированием IEEE-488, 0.5 м (1,6 фута)	$219.30	- шт +
7007-1	Интерфейсный кабель премиум-класса с двойным экранированием IEEE-488, 1 м (3,2 фута)	$228.33	- шт +
7007-2	Интерфейсный кабель премиум-класса с двойным экранированием IEEE-488, 2 м (6,5 фута)	$248.97	- шт +
7007-3	Интерфейсный кабель премиум-класса с двойным экранированием IEEE-488, 3 м (10 фута)	$352.17	- шт +
7007-4	Интерфейсный кабель премиум-класса с двойным экранированием IEEE-488, 4 м (13 фута)	$367.65	- шт +
KPCI-488LPA	Интерфейсная плата IEEE-488.2 для шины PCI	$1 004.91	- шт +
KUSB-488B	Адаптер интерфейса IEEE-488.2 USB-GPIB для USB-порта с кабелем длиной 2 м (6,6 фута)	$1 086.18	- шт +
2280-001	Разъемы на задней панели	$117.39	- шт +
2280-TEST-LEAD	Комплект испытательных проводов , 1000 ВА, Номинальность 20 а, 122 см (4 фута)	По запросу	- шт +
2450-TLINK	Триггер кабель для подключения 2281S цифровой I/O к Trigger Link I/O на другие компании keithley инструментов	$107.07	- шт +
174694600	Кроссоверный кабель LAN, 3 м (9,8 фута)	$45.15	- шт +
USB-B-1	USB-кабель типа A - B, 1 м (3,3 фута)	$21.93	- шт +
4299-7	Универсальное крепления для монтажа в стойку	$743.04	- шт +
4299-8	Набор для крепления в стойку одного прибора	$185.76	- шт +
4299-9	Набор для крепления в стойку двух приборов	$246.39	- шт +
