Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.
В нашей стране оборудование Rohde &… подробнее

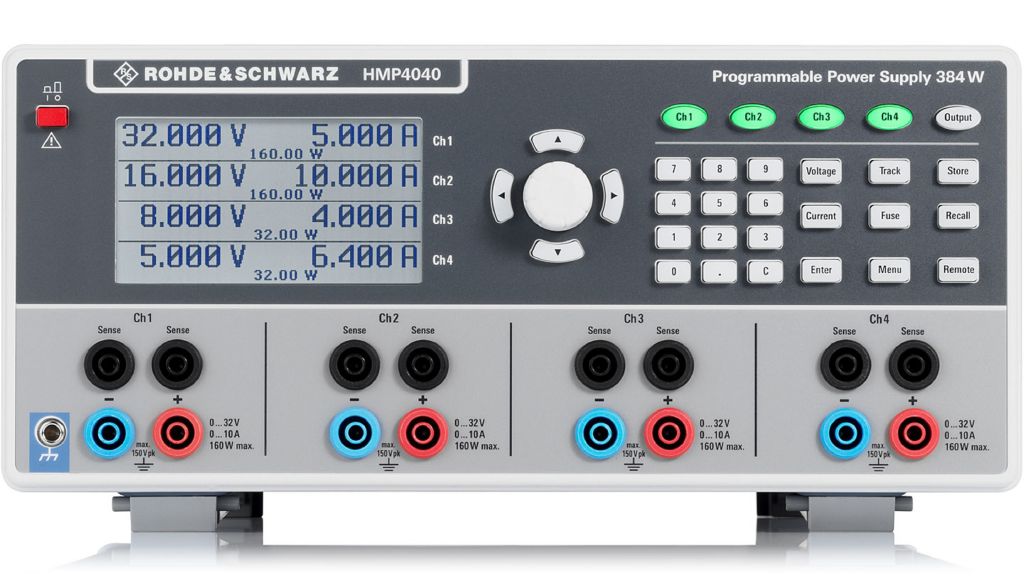

Источники питания R&S®HMP в первую очередь предназначены для промышленного использования. С двумя, тремя или четырьмя выходными каналами и выходным током до 10 А на канал эти надежные приборы идеально подходят для самых разных применений. Они обеспечивают высокую эффективность в сочетании с низким уровнем остаточных пульсаций и набором защитных функций.
Семейство источников питания R&S®HMP состоит из четырех моделей. Двухканальный источник питания R&S®HMP2020 и трехканальный источник R&S®HMP2030 обеспечивают до 188 Вт суммарной выходной мощности, трехканальный источник R&S®HMP4030 и четырехканальный R&S®HMP4040 обеспечивают максимальную выходную мощность 384 Вт. При необходимости общую нагрузку можно распределить по отдельным каналам. В зависимости от модели доступно до 80 или 160 Вт канальной мощности - при любом распределении напряжения/тока.
В зависимости от типа прибора, доступны до четырех гальванически изолированных незаземленных выходных каналов с защитой от перегрузки и короткого замыкания. Каналы могут подключаться последовательно или параллельно с целью получения более высоких напряжений или токов. Источник R&S®HMP4040, например, способен обеспечить максимальное напряжение 128 В или максимальный ток 40 А.
Все основные функции источников питания R&S®HMP доступны непосредственно с передней панели. Ключевую роль в управлении играет поворотная ручка. Она используется для установки значений напряжения, тока и предельных значений для различных функций защиты.
Клавиши каналов загораются разными цветами, обозначающими условия работы каналов. Все каналы могут одновременно включаться и выключаться клавишей "Output" (выход), которая загорается белым цветом во включенном состоянии. Активные выходы загораются зеленым цветом в режиме постоянного напряжения и красным в режиме постоянного тока.
Источники питания R&S®HMP оснащены множеством защитных функций, предотвращающих повреждение прибора и испытуемого устройства (ИУ). Можно раздельно устанавливать максимальный ток (защита от перегрузки по току/OCP) или максимальное напряжение (защита от перенапряжения/OVP) для каждого канала. При достижении одного из установленных пределов выходные каналы отключаются. Защита от превышения температуры (OTP) предотвращает перегрев прибора.
При промышленном применении источники питания часто устанавливаются в 19-дюймовые стойки. Для этой цели предусмотрены стоечные держатели R&S®HZ42 и R&S®HZP91. Для упрощения использования в системных стойках на задней панели приборов предусмотрены дополнительные разъемы для всех каналов (включая линии компенсации).
В стандартной комплектации источники питания R&S®HMP оснащены сдвоенным интерфейсом USB/LAN. Этот интерфейс может быть заменен на сдвоенный интерфейс RS-232/USB или интерфейс шины GPIB (IEEE-488).
Ключевые факты
- Модели R&S®HMP2020/HMP2030 с 2/3 каналами и суммарной мощностью 188 Вт
- Модели R&S®HMP4030/HMP4040 с 3/4 каналами и суммарной мощностью 384 Вт
- Максимальное выходное напряжение 32 В на канал; возможность повышения напряжения в последовательном режиме работы
- Максимальные выходные токи до 5 A/10 A (в зависимости от модели); возможность повышения тока в параллельном режиме работы
- Линейная стабилизация, обеспечивающая низкий уровень остаточных пульсаций
- Электронный предохранитель (OCP), регулируемое максимальное напряжение (OVP), защита от перегрева (OTP)
- Сдвоенный интерфейс USB/LAN в стандартной комплектации; опциональные интерфейсы RS-232/USB или GPIB (IEEE-488)
- Разъемы на задней панели для всех каналов, в том числе линии компенсации
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 52852-13 |
Источники питания постоянного тока линейные |
HMP2020, HMP2030, HMP4030, HMP4040 | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия | 23.01.2028 |
| Технические характеристики | ||||
| Параметр | R&S®HMP2020 | R&S®HMP2030 | R&S®HMP4030 | R&S®HMP4040 |
| Обзор моделей | ||||
| Количество выходных каналов | 2 | 3 | 3 | 4 |
| Макс. выходной ток на канал | канал 1: 10 А; канал 2: 5 А | 5 А | 10 А | 10 А |
| Макс. выходная мощность на канал | канал 1: 160 Вт; канал 2: 80 Вт | 80 Вт | 160 Вт | 160 Вт |
| Суммарная выходная мощность | макс. 188 Вт | макс. 188 Вт | макс. 384 Вт | макс. 384 Вт |
| Выходное напряжение на канал | от 0 В до 32 В | |||
| Электрические характеристики | ||||
| Выход | Все выходные каналы гальванически изолированы и не заземлены. | |||
| Максимальное напряжение в последовательном режиме работы | 64 В | 96 В | 128 В | |
| Максимальный ток в параллельном режиме работы | 15 А | 30 А | 40 А | |
| Пульсации и шум | ||||
| Пульсации напряжения (от 3 Гц до 100 кГц) | < 250 мкВ (СКЗ), тип. < 150 мкВ (СКЗ) | |||
| Пульсации напряжения (от 3 Гц до 20 МГц) | тип. < 1,5 мВпп | |||
| Пульсации тока | < 1 мА (СКЗ) | |||
| Стабилизация нагрузки (изменение нагрузки от 10 % до 90 %) | ||||
| Напряжение | < 0,01 % + 2 мВ | |||
| Ток | < 0,01 % + 250 мкА | |||
| Время восстановления нагрузки (в пределах ±10 мВ от установленного номинального напряжения) | < 1 мс | |||
| Стабилизация напряжения в сети (±10 % изменений) | ||||
| Напряжение | < 0,01 % + 2 мВ | |||
| Ток | < 0,01 % + 250 мкА | |||
| Разрешение при установке значений | ||||
| Напряжение | 1 мВ | |||
| Ток |
канал 1 (10 А): < 1 А — 0,2 мА; ≥ 1 А — 1 мА канал 2 (5 А): < 1 А — 0,1 мА; ≥ 1 А — 1 мА |
< 1 А: 0,1 мА; ≥ 1 А: 1 мА | < 1 А: 0,2 мА; ≥ 1 А: 1 мА | |
| Погрешность установки значений | ||||
| Напряжение | < 0,05 % + 5 мВ | |||
| Ток | < 0,1 % + 5 мА | |||
| Выходные измерения | ||||
| Функции измерения | напряжение, ток | |||
| Разрешение при снятии показаний | ||||
| Напряжение | 1 мВ | |||
| Ток |
канал 1 (10 А): < 1 А — 0,2 мА; ≥ 1 А — 1 мА канал 2 (5 А): < 1 А — 0,1 мА; ≥ 1 А — 1 мА |
< 1 А: 0,1 мА; ≥ 1 А: 1 мА | < 1 А: 0,2 мА; ≥ 1 А: 1 мА | |
| Погрешность считывания | ||||
| Напряжение | < 0,05 % + 5 мВ | |||
| Ток | < 0,1 % + 2 мА | |||
| Температурный коэффициент (на °С) | ||||
| Напряжение | < 0,01 % + 2 мВ | |||
| Ток | < 0,02 % + 3 мА | |||
| Функция компенсации | есть, для каждого канала | |||
| Максимальная компенсация | 1 В | |||
| Предельно допустимые параметры | ||||
| Макс. напряжение относительно земли | 150 В (пиковое) | |||
| Макс. противодействующее напряжение | 33 В | |||
| Макс. обратное напряжение | 0,4 В | |||
| Макс. значение тока (макс. в течение 5 минут) | 5 А | |||
| Режим дистанционного управления | ||||
| Время обработки команды | < 50 мс | |||
| Функции защиты | ||||
| Максимальное напряжение | конфигурируется для каждого канала | |||
| Макс. допустимый ток (электронный предохранитель) | конфигурируется для каждого канала | |||
| Время срабатывания (Iнагр > Iраб × 2) | < 10 мс | |||
| Связь предохранителей (функция FuseLink) | да | |||
| Задержка срабатывания | от 0 мс до 250 мс (с шагом 10 мс), конфигурируется для каждого канала | |||
| Защита от перегрева | да | |||
| Специальные функции | ||||
| Произвольная функция (EasyArb) |
Параметры: напряжение, ток, время Макс. количество точек: 128 Время пребывания: от 10 мс до 60 с Режим повторения: непрерывный или импульсный режим с числом повторений от 1 до 255 |
|||
| Память для хранения данных | энергонезависимая память для трех произвольных функций и десяти настроек прибора | |||
| Дисплей и интерфейсы | ||||
| Дисплей | ЖК-дисплей, 240 × 64 пикселей | ЖК-дисплей, 240 × 128 пикселей | ||
| Разъемы на передней панели | 4 мм безопасные гнезда | |||
| Разъемы на задней панели | блок разъемов с 4 линиями на канал | |||
| Интерфейсы дистанционного управления | ||||
| Стандартный | сдвоенный интерфейс LAN/USB | |||
| Опциональный |
сдвоенный интерфейс USB/RS-232 (R&S®HO720) интерфейс IEEE-488 (GPIB) (R&S®HO740) |
|||
| Общие данные | ||||
| Параметры окружающей среды | ||||
| Диапазон рабочих температур | от +5 °С до +40 °С | |||
| Диапазон температур хранения | от –20 °С до +70 °С | |||
| Относительная влажность (без конденсации) | от 5 % до 80 % | |||
| Рабочие характеристики | ||||
| Номинальное напряжение сети питания | 115 В / 230 В (±10 %); CAT II | |||
| Частота сети питания | от 50 Гц до 60 Гц | |||
| Макс. потребляемая мощность | 300 Вт | 600 Вт | ||
| Сетевые предохранители | ||||
| Питание 115 В | 2 × T6.3H / 250 В | 2 × T10H / 250 В | ||
| Питание 230 В | 2 × T3.15H / 250 В | 2 × T5H / 250 В | ||
| Соответствие стандартам | ||||
| Электромагнитная совместимость |
EN 61326-1:2013, EN 61326-2-1:2013, EN 55011:2016 (класс A), IEC 61000-3-2:2014 (класс B), IEC 61000-3-3:2013, EN 50581:2012 (RoHS), EN 300 328 V2.1.1, KN 61000-4-11:2008 |
|||
| Электробезопасность | EN 61010-1:2010, CSA C22.2 No. 61010-1:2012 | |||
| Механические испытания | ||||
| Вибрация (синусоидальная) |
от 5 Гц до 55 Гц, пост. амплитуда 0,3 мм; от 55 Гц до 155 Гц, пост. ускорение 0,5 g в соответствии с EN 60068-2-6:2008 |
|||
| Вибрация (случайная) |
от 8 Гц до 500 Гц, 1,2 g (СКЗ), по всем 3 осям в соответствии с EN 60068-2-64:2008 |
|||
| Механические характеристики | ||||
| Габариты (Ш × В × Г) | 285 мм × 95 мм × 405 мм | 285 мм × 136 мм × 405 мм | ||
| Масса | 7,8 кг | 8,0 кг | 12,4 кг | 12,8 кг |
| Монтаж в стойку | опция R&S®HZ42 | опция R&S®HZP91 | ||
| Рекомендуемый межкалибровочный интервал | 1 год (эксплуатация 40 ч в неделю во всем диапазоне заданных условий окружающей среды) | |||
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
HMP2020
|
Источник питания двухканальный
|
По запросу | ||
|
HMP2030
|
Источник питания трехканальный
|
По запросу | ||
|
HMP4030
|
Источник питания трехканальный
|
По запросу | ||
|
HMP4040
|
Источник питания четырехканальный
|
По запросу |
4
| Аксессуары |
|
WE2
|
Расширение гарантийного срока на два года
|
По запросу | ||
|
CW1
|
Расширение гарантийного срока на один год, включая ежегодную калибровку
|
По запросу | ||
|
CW2
|
Расширение гарантийного срока на два года, включая ежегодную калибровку
|
По запросу | ||
|
HO720
|
Сдвоенный интерфейс (RS-232/USB)
|
По запросу | ||
|
HO732
|
Сдвоенный интерфейс (USB/LAN))
|
По запросу | ||
|
HO740
|
Интерфейс IEEE-488 (GPIB)
|
По запросу | ||
|
HZ42
|
Держатель для стойки 19", высотой 2 HU для R&S®HMP2020/HMP2030
|
По запросу | ||
|
HZP91
|
Держатель для стойки 19", высотой 4 HU для R&S®HMP4030/HMP4040
|
По запросу | ||
|
WE1
|
Расширение гарантийного срока на один год
|
По запросу |
