Программируемые источники питания постоянного тока Rigol DP2000 представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока. Источники питания серии DP2000 имеют режимы стабилизации напряжения, тока и программирование выходных параметров. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники питания DP2000 позволяют последовательное и параллельное включение выходов. Устанавливаемые значения напряжения, силы тока и мощности на выходе источников отображаются на дисплее и могут быть сохранены во внутренней памяти. Источники питания DP2000 имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения и ошибок пользователя. Возможна установка опции с целью увеличения значения выходного тока источника по каналу 3.
В источниках питания серии DP2000 реализованы функции задержки включения/выключения и установки циклов переключения режимов. Имеется программируемая функция изменения выходных значений напряжения и тока различной формы. Предусмотрен запуск циклов в ручном и дистанционном режиме. Имеется функция четырехпроводного подключения нагрузки для компенсации потерь в соединительных проводах.
Конструктивно источники питания постоянного тока Rigol DP2000 выполнены в виде моноблока в настольном исполнении и снабжены ручкой для переноски. На передней панели расположены сенсорный дисплей, кнопки и поворотный переключатель управления режимами источников (в том числе кнопки переключения пределов/каналов) управления, клеммы выхода и заземления. На задней панели источника расположены разъем и переключатель напряжения питания, разъемы интерфейсов, разъемы выходов каналов с функцией Sense для компенсации потерь, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения. Для управления режимами работы источников используется встроенный микропроцессор с локальным и дистанционным управлением. Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, Digital I/O.

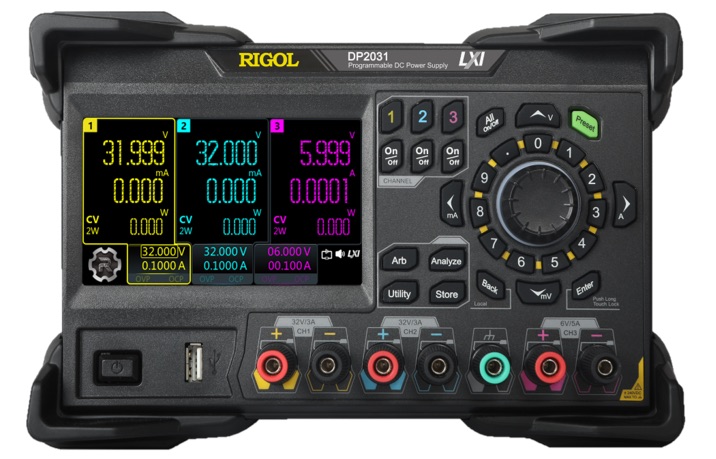

Rigol DP2031 - это программируемый лабораторный источник питания с 3 электрически изолированными независимыми каналами максимальной общей мощностью 222 Вт.
Rigol DP2031 имеет очень хорошо сконструированный и простой в использовании интерфейс, который также предлагает комплексные функции, такие как программируемые кривые напряжения. Меню имеет интуитивно понятную структуру.
Rigol DP2031 оснащен относительно большим (10,9 см / 4,3 дюйма) и легко читаемым цветным сенсорным ЖК-экраном. В дополнение к обычным цифровым дисплеям напряжения, тока и мощности, эти значения также могут отображаться в виде кривых сигнала.
Управление таймером можно использовать для установки выходного сигнала на различные значения до 2048 шагов.
Имеет внутренние последовательные и параллельные соединения для каналов CH1 и CH2.
Особенности и преимущества:
- 3 независимых регулируемых канала 32 В/3 А, 32 В/3 А, 6 В/6 А (10 А - опция), максимальная мощность - 222 Вт
- Цветной 4,3"-дисплей
- Внутренние последовательные и параллельные соединения для каналов CH1 и CH2
- Высокое разрешение для измерения тока низкого диапазона от 1 мкА
- Возможность измерения и отображения широких динамических диапазонов тока (от 1 мкА до 10 А)
- Превосходная точность программирования/обратного считывания
- Время переходных процессов: <50 мкс
- Выходные клеммы на передней и задней панелях
- 2-проводное или 4-проводное подключение к нагрузке
- Формирование кривых напряжения произвольной формы до 512 точек со временем задержки до 1 мс; различные встроенные базовые формы сигналов
- Малые пульсации и шум: <350 мкВскз/2 мВп-п
- Время обработки команды <10 мс
- Автоматическое переключение между измерением низкого и высокого диапазона тока
- Вход/выход системы запуска, анализ энергопотребления (IoT), регистрация и анализ данных
- Возможность измерения импульсного тока продолжительностью не менее 1 мс (опция DP2000-HADC)
- Монтажный размер 3U, половина модуля
- Удаленное управление с помощью ПК
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OTP
- Интерфейсы: USB Device, USB Host, LAN, RS-232, Digital I/O, GPIB (опция DP2000-GPIB).
Применение:
- На производстве
- Разработка и тестирование автомобильной электроники
- Тестирование IoT устройств
- Автоматизация тестирования.
Назначение:
Продукт предназначен для разработки и питания электронных компонентов и устройств в сервисных, лабораторных и учебных целях.
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
| Номер в госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
| 93245-24 | Источники питания постоянного тока программируемые | DP2000 | Компания Rigol Technologies Co., Ltd, Китай | 18.09.2029 |
| 61542-15 | Источники питания постоянного тока программируемые | Rigol DP2031 | Компания Rigol Technologies Co., Ltd, Китай | 25.12.2029 |
| Технические характеристики | |
| Параметр | Значение |
| Количество выходных каналов | 3 |
| Выход в стандартном режиме | |
| Канал 1 (Напряжение / Ток / OVP / OCP) | от 0 до 32 В / от 0 до 3 А / от 1 мВ до 35,2 В / 1 мА до 3,3 А |
| Канал 2 (Напряжение / Ток / OVP / OCP) | от 0 до 32 В / от 0 до 3 А / от 1 мВ до 35,2 В / 1 мА до 3,3 А |
| Канал 3 (Напряжение / Ток / OVP / OCP) | от 0 до 6 В / от 0 до 5 А / от 1 мВ до 6,6 В / 1 мА до 5,5 А |
| Выход в режиме высокого выходного тока на канале CH3 (опция DP2000-10A) | |
| Канал 1 (Напряжение / Ток / OVP / OCP) | от 0 до 32 В / от 0 до 2 А / от 1 мВ до 35,2 В / 1 мА до 2,2 А |
| Канал 2 (Напряжение / Ток / OVP / OCP) | от 0 до 32 В / от 0 до 2 А / от 1 мВ до 35,2 В / 1 мА до 2,2 А |
| Канал 3 (Напряжение / Ток / OVP / OCP) | от 0 до 6 В / от 0 до 10 А / от 1 мВ до 6,6 В / 1 мА до 11 А |
| Внутренний последовательный/параллельный режим | |
| Напряжение в режиме последовательного соединения CH1 и CH2 | 64 В |
| Ток в режиме параллельного соединения CH1 и CH2 | 6 А |
| Нестабильность, вызванная изменением нагрузки | |
| Напряжение | < 0,01 % + 2 мВ |
| Ток | < 0,01 % + 250 мкА |
| Нестабильность, вызванная изменением сетевого напряжения | |
| Напряжение | < 0,01 % + 2 мВ |
| Ток | < 0,01 % + 250 мкА |
| Пульсации + шум (в диапазоне от 20 Гц до 20 МГц) | |
| Напряжение (Normal mode) | < 350 мкВскз / 2 мВп-п |
| Ток (Normal mode) | < 2 мАскз |
| Годовая погрешность (25 °С ± 5 °С) | |
| Программирование | |
| Напряжение (Канал 1) | 0,03 % + 8 мВ |
| Напряжение (Канал 2) | 0,03 % + 8 мВ |
| Напряжение (Канал 3) | 0,04 % + 4 мВ |
| Ток (Канал 1) | 0,15 % + 5 мА |
| Ток (Канал 2) | 0,15 % + 5 мА |
| Ток (Канал 3) | 0,15 % + 10 мА |
| Считывание | |
| Напряжение (Канал 1) | 0,05 % + 8 мВ |
| Напряжение (Канал 2) | 0,05 % + 8 мВ |
| Напряжение (Канал 3) | 0,08 % + 3 мВ |
| Ток (Канал 1) | 0,15 % + 5 мА |
| Ток (Канал 2) | 0,15 % + 5 мА |
| Ток (Канал 3) | 0,15 % + 10 мА |
| Считывание в режиме измерения низких токов | |
| Ток (Канал 1) | 0,25 % + 28 мкА |
| Ток (Канал 2) | 0,25 % + 28 мкА |
| Ток (Канал 3) | недоступно |
| Разрешение программирования | |
| Напряжение (Канал 1, 2) | 1 мВ |
| Напряжение (Канал 3) | 1 мВ |
| Ток (Канал 1, 2) | 0,1 мА |
| Ток (Канал 3) | 1 мА |
| Разрешение считывания | |
| Напряжение (Канал 1, 2, 3) | 0,1 мВ |
| Ток (Канал 1, 2, 3) | 0,1 мА |
| Разрешение считывания в режиме измерения низких токов | |
| Ток (Канал 1, 2) | 1 мкА |
| Ток (Канал 3) | недоступно |
| Разрешение отображения | |
| Напряжение (Канал 1, 2, 3) | 1 мВ |
| Ток (Канал 1, 2) | 0,1 мА |
| Ток (Канал 3) | 0,1 мА |
| Разрешение отображения в режиме измерения низких токов | |
| Ток (Канал 1, 2) | 1 мкА |
| Ток (Канал 3) | недоступно |
| Время переходного процесса | |
| Восстановление выходного напряжения | Менее 50 мкс для восстановления выходного напряжения с точностью до ±15 мВ после изменения выходного тока с полной нагрузки на половинную или наоборот |
| Время обработки команд | < 10 мс |
| Защита от перенапряжения (OVP) / сверхтока (OCP) | |
| Точность | 0,2 % + 20 мВ / 0,5 % + 20 мА |
| Скорость управления напряжением (в пределах 99 % от общего диапазона изменения) | |
| Нарастание | |
| Канал 1 (полная нагрузка / без нагрузки) | < 50 мс / < 30 мс |
| Канал 2 (полная нагрузка / без нагрузки) | < 50 мс / < 30 мс |
| Канал 3 (полная нагрузка / без нагрузки) | < 15 мс / < 14 мс |
| Спад | |
| Канал 1 (полная нагрузка / без нагрузки) | < 50 мс / < 400 мс |
| Канал 2 (полная нагрузка / без нагрузки) | < 50 мс / < 400 мс |
| Канал 3 (полная нагрузка / без нагрузки) | < 20 мс / < 100 мс |
| Температурный коэффициент (на °С) | |
| Напряжение (Канал 1, 2, 3) | 0,01 % + 4 мВ |
| Ток (Канал 1, 2) | 0,01 % + 2 мА |
| Ток (Канал 3) | 0,01 % + 3 мА |
| Общие характеристики | |
| Тип дисплея | Цветной 4,3" TFT экран |
| Питание | 220 В / 50 Гц |
| Интерфейсы связи | USB Device, USB Host, LAN, RS-232, Digital I/O, GPIB (опция) |
| Потребляемая мощность | не более 650 ВА |
| Рабочий диапазон температур | от 0 °С до 40 °С |
| Габариты (Ш × В × Г) | 239 × 157 × 419 мм |
| Вес | 9,95 кг |
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
DP2031
|
Программируемый линейный источник питания постоянного тока, трёхканальный, высокой точности
|
По запросу |
1
| Аксессуары в комплекте поставке |
|
CB-USBA-USBB-FF-150
|
USB-кабель
|
По запросу | ||
|
—
|
Один предохранитель
|
По запросу | ||
|
—
|
Сетевой кабель (в зависимости от страны назначения)
|
По запросу | ||
|
10A-Testing-Cable
|
Три пары соединительных проводов (10 А)
|
По запросу |
5
| Дополнительные аксессуары |
|
DP2000-GPIB
|
Устанавливаемый пользователем интерфейсный модуль GPIB
|
По запросу | ||
|
DP2000-10A
|
Режим высокого тока 10 А для канала CH3
|
По запросу | ||
|
DP2000-HADC
|
Опция высокоскоростной дискретизации 7,5 квыб/с
|
По запросу | ||
|
RM-1-DP800
|
Комплект для монтажа в стойку DP2000 (для одного прибора)
|
По запросу | ||
|
RM-2-DP800
|
Комплект для монтажа в стойку DP2000 (для двух приборов, расположенных рядом)
|
По запросу |
