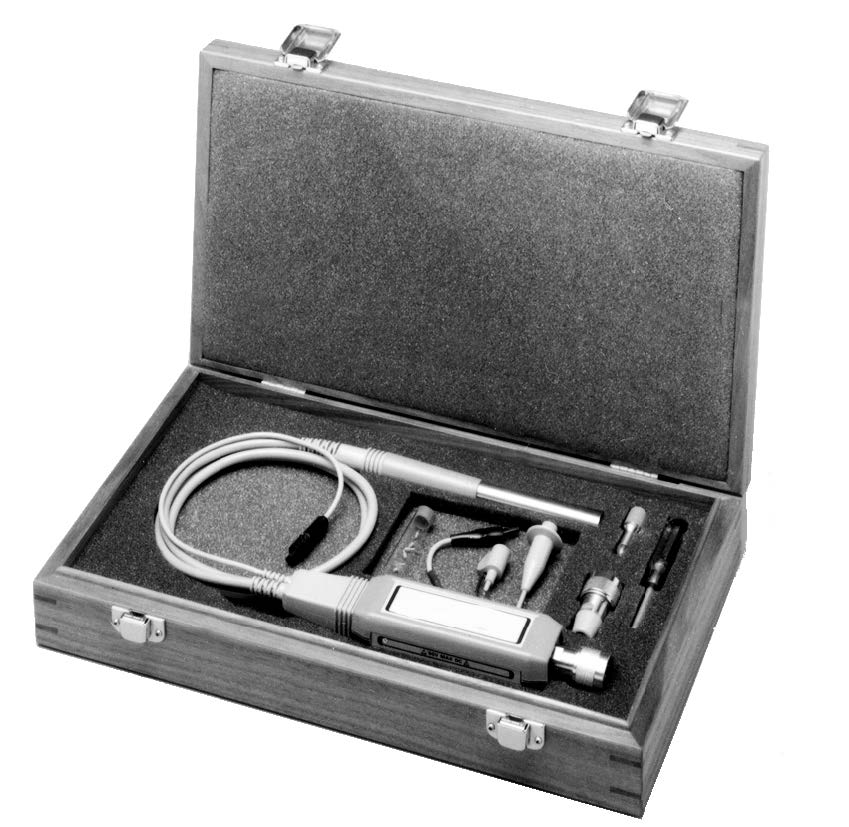

Высокочастотный пробник, от 300 кГц до 3 ГГц

85024A
Для увеличения картинки наведите мышкой
85024A85024A85024A
85024A85024A85024A
НаличиеПо запросу
По запросу
По запросу
По запросу
Другие принадлежности 85024A Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Ключевые возможности и технические характеристики

  • Простота выполнения внутрисхемных измерений
  • Отличная частотная характеристика и единичный коэффициент усиления
  • Высокая чувствительность пробника
  • Малый уровень искажений
  • Описание

    Высокочастотный пробник 85024A предназначен для выполнения внутрисхемных измерений. Входное сопротивление пробника составляет 1 МОм, а входная емкость — всего 0,7 пФ, что позволяет проводить высокочастотные измерения без чрезмерной нагрузки на тестируемую схему. Отличная частотная характеристика и единичный коэффициент усиления гарантируют высокую точность измерений со свипированием с помощью этого пробника. Высокая чувствительность пробника и малый уровень искажений позволяют выполнять измерения, используя полный динамический диапазон ВЧ анализаторов.


    Свернуть Развернуть
    Основные возможности и технические характеристики

    Ключевые возможности и технические характеристики

  • Простота выполнения внутрисхемных измерений
  • Отличная частотная характеристика и единичный коэффициент усиления
  • Высокая чувствительность пробника
  • Малый уровень искажений
  • Описание

    Высокочастотный пробник 85024A предназначен для выполнения внутрисхемных измерений. Входное сопротивление пробника составляет 1 МОм, а входная емкость — всего 0,7 пФ, что позволяет проводить высокочастотные измерения без чрезмерной нагрузки на тестируемую схему. Отличная частотная характеристика и единичный коэффициент усиления гарантируют высокую точность измерений со свипированием с помощью этого пробника. Высокая чувствительность пробника и малый уровень искажений позволяют выполнять измерения, используя полный динамический диапазон ВЧ анализаторов.


    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    Terminated with 11880-60001 type-N adapter
    Specifications describe the warranted performance over the temperature range of 25 °C, ± 5 °C (except where noted). Supplemental characteristics are intended to provide information useful in applying the instrument by giving unwarranted performance parameters. These are denoted as “typical,” “nominal,” or “approximate.”
    Description
    Input capacitance (at 500 MHz)
    < 0.7 pF (nominal)
    Input resistance
    1 MΩ (nominal)
    Bandwidth
    300 kHz to 3 GHz (nominal)
    Usable to 100 kHz
    Average gain
    Average gain is defined as the average of the maximum and minimum gains over the frequency range of 300 kHz to 1 GHz (maximum gain + minimum gain)/2. 0 dB ± 1.25 dB
    Frequency response (relative to average gain)
    300 kHz to 1 GHz ± 1.25 dB
    1 GHz to 3 GHz ± 2.5 dB
    Average noise level
    < 1 mV, 10 Hz to 10 MHz
    Input voltage for < 1 dB compression
    0.3 V
    Noise figure
    Below 100 MHz < 50 dB
    100 MHz to 3 GHz < 25 dB
    Pulse transition time
    200 psec
    Distortion (at 0.3 V)
    <-30 dBc
    Maximum rated input voltage
    Probe alone ± 1.5 V peak RF, ± 50 V DC
    Probe with 10:1 divider ± 15 V peak RF, ± 50 V DC
    10:1 divider characteristics
    Input capacitance < 0.7 pF
    Input resistance 1 МП
    Input voltage for 1 dB compression 3 V
    Power
    Supplied by certain Keysight instruments or Keysight power supply (E3620A, E3630A, or E3631A, 85024A-001 required) +15 V/130 mA
    -12.6 V/45 mA
    Weight
    Net 0.255 kg (0.563 lb)
    Shipping 1.49 kg (3.3 lb)
    Dimensions
    Probe assembly length  1245 mm (49 in)
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    85024A
    Высокочастотный пробник, от 300 кГц до 3 ГГц
    $6 436.25
