Микроэлектроника – контрольно-измерительные приборы и РЧ-компоненты: U1818B

Обзор

Основные возможности и технические характеристики

Ключевые возможности и технические характеристики

Широкая полоса пропускания с плоской частотной характеристикой (±1,5 дБ) обеспечивают высокую точность измерений и позволяют использовать возможности прибора с максимальной эффективностью

Низкий уровень собственных шумов (–130 дБм/Гц в диапазоне от 10 МГц до 12 ГГц) позволяет проводить измерение сигналов с малой амплитудой

Питание через порт измерительного прибора или от настольного источника питания обеспечивает дополнительное удобство и гибкость при работе

Примечание: Головки пробников не входят в комплект поставки и заказываются отдельно.

Описание

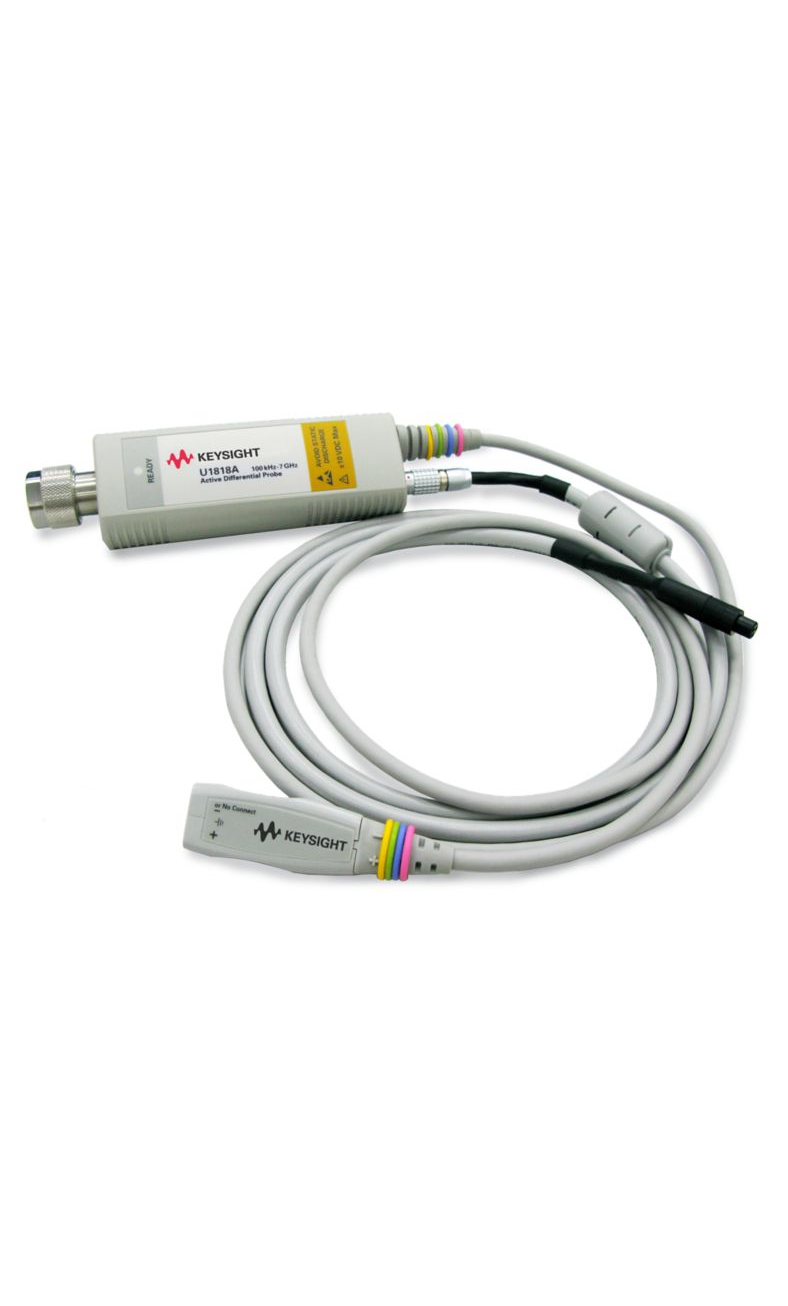

Активный дифференциальный пробник Keysight U1818B с полосой пропускания от 100 кГц до 12 ГГц упрощает выполнение внутрисхемных измерений с помощью анализаторов цепей, анализаторов спектра и анализаторов источников сигналов. Благодаря плоской частотной характеристике, низкому уровню собственных шумов и возможности питания пробника от входного разъема прибора пробник U1818B позволяет выполнять измерения, используя полный динамический диапазон ВЧ анализаторов Keysight.

Свернуть Развернуть

Основные возможности и технические характеристики

Ключевые возможности и технические характеристики

Широкая полоса пропускания с плоской частотной характеристикой (±1,5 дБ) обеспечивают высокую точность измерений и позволяют использовать возможности прибора с максимальной эффективностью

Низкий уровень собственных шумов (–130 дБм/Гц в диапазоне от 10 МГц до 12 ГГц) позволяет проводить измерение сигналов с малой амплитудой

Питание через порт измерительного прибора или от настольного источника питания обеспечивает дополнительное удобство и гибкость при работе

Примечание: Головки пробников не входят в комплект поставки и заказываются отдельно.

Описание

Активный дифференциальный пробник Keysight U1818B с полосой пропускания от 100 кГц до 12 ГГц упрощает выполнение внутрисхемных измерений с помощью анализаторов цепей, анализаторов спектра и анализаторов источников сигналов. Благодаря плоской частотной характеристике, низкому уровню собственных шумов и возможности питания пробника от входного разъема прибора пробник U1818B позволяет выполнять измерения, используя полный динамический диапазон ВЧ анализаторов Keysight.

Свернуть Развернуть

Комплектация

Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
Не в реестре

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
Не в реестре

Характеристики

Загрузить технические характеристики

Specifications refer to the performance standards or limits against which the active differential probes are tested. Typical characteristics are included for additional information only and they are not specifications. These are denoted as “typical”, “nominal” or “approximate” and are printed in italic. (Specifications subject to change.)

Specifications

U1818A/B with N5381A

U1818A/B with N5382A

U1818A/B with N5425A or N5426AA

U1818A/B with N5380A

Bandwidth1

100 kHz to 7 or 12 GHz

Supplementary/Typical performances

U1818A/B with N5381A

U1818A/B with N5382A

U1818A/B with N5425A or N5426AA

U1818A/B with N5380A

Maximum CW input power

16 dBm

14 dBm

Output Impedance

50 ohm nominal

DC biasing charateristic

+ 15V at 142 mA and -12.6 V at 12 mA

Maximum DC input voltage

+/- 10 V

Single ended mode input impedance at 1 MHz

25 kohm

N/A

Differential mode input impedance at 1 MHz

50 kohm

N/A

Model capacitance between tips Cm

0.09 pF

0.13 pF

N/A

Model capacitance between tip and ground Cg

0.26 pF

0.4 pF

N/A

Differential mode capacitance Cdiff ( Cm + Cg/2)

0.21 pF

0.33 pF

N/A

Single ended mode capacitance Cse ( Cm+Cg)

0.35 pF

0.53 pF

N/A

Norminal probe attenuation

-10 dB

-6.9 dB

Output return loss

100 kHz to 7 GHz: =< -13 dB, 7 GHz to 12 GHz: =< - 8 dB

Common mode rejection

< 2 GHz : 35 dB, 2 to 12 GHz : < 30 dB

< 2 GHz : 25 dB, 2 to 12 GHz : < 15 dB

Noise spectral density2

100 kHz to 10 MHz : <120 dBm/Hz, 10 MHz to 1 GHz: < -130 dBm/Hz 1 GHz to 12 GHz: < -145 dBm/Hz

Noise figure3

100 kHz to 10 MHz : <54 dB, 10 MHz to 1 GHz : < 44 dB, 1 GHz to 12 GHz: <29 dB

Spurious4

<2 MHz : -80 dBm

Harmonic distortion (dBc)5

< -40 dBc at +10 dBm input power for frequency < 5 GHz

< -35 dBc at +10 dBm input power for frequency at 2 GHz , < -35 dBc at + 4 dBm input power for frequency at 4 GHz, < -35 dBc at +2 dBm input power for frequency at 5 GHz

P1dB compression

Input power >10 dBm at frequency < 7 GHz

Input power >10 dBm at <=2 GHz

Phase noise at +5 dBm input power5

Fc= 2 GHz at 1 MHz offset < -140 dBc/Hz

1. Normalized 3 dB BW to 100 kHz. 2. Measured using “Noise Marker Function” of PSA E4440A Option 110 with pre-amp ON. 3. Noise figure reading is derived from noise spectrum density. 4. No spurious signal detected >2 MHz. 5. The signal source used is PSG.

Supplementary/Typical performances

U1818A/B with N5381A

U1818A/B with N5382A

U1818A/B with N5425A or N5426AA

U1818A/B with N5380A

Phase noise at +10 dBm input power1

Fc= 100 MHz at 1 MHz offset < -135 dBc/Hz

Fc=100 MHz at 1 MHz offset < -140 dBc/Hz

Calculated jitter: Fc=2 GHz at +5 dBm input power2

5 kHz to 20 MHz : 31 fs

5 kHz to 20 MHz : 25 fs

Calculated jitter: Fc=100 MHz at +10 dBm input power2

5 kHz to 20 MHz : 1100 fs

5 kHz to 20 MHz : 601 fs

ESD

> 8 kV

1. The signal source used is PSG. 2. The jitter value depends on the PSG and the U1818A/B probe. At close-in offset frequency, the residual noise of the probe is better. The PSG calculated jitter is 23 fs.

Jitter Table 1. Jitter performance of the U1818A/B measured with N5381A probe head (typical)

Frequency

100 MHz

1 GHz

2 GHz

5 GHz

RF input

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

Measure carrier

-15.3

-10.3

-5.3

-16 dBm

-11 dBm

-6.2

-17 dBm

-12 dBm

-7.2

-17.3

43171

-6.9

dBm

RMS jitter bandwidth

RMS jitter (fsec)

100 Hz to 100 MHz

8500

4800

2800

331

0 dBm

118

131

86

63

44

33

29

20 kHz to 80 MHz

8500

4800

2800

308

171

55

125

77

55

38

28

24

5 kHz to 20 MHz

5900

3300

1900

141

82

56

66

42

31

27

24

22

100 Hz to 10 KHz

150

100

81

43297

43235

15

13

15

14

16

15

14

Table 2. Jitter performance of the U1818A/B measured with N5380A probe head (typical)

Frequency

100 MHz

1 GHz

2 GHz

5 GHz

RF input

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

5 dBm

-5 dBm

0 dBm

2 dBm

Measure carrier

-11.2

-6.25

-1.2

-11.2

-6.3

-1.3

-10.8

-5.9

-0.9

-11.3

-6.3

-3.2

dBm

RMS jitter bandwidth

RMS jitter (fsec)

100 Hz to 100 MHz

3860

2200

1340

245

137

96

75

52

47

29

26

24

20 kHz to 80 MHz

3850

2190

1337

208

122

86

67

46

41

25

22

20

5 kHz to 20 MHz

2600

43221

940

106

64

47

37

27

25

22

21

100 Hz to 10 KHz

93

75

70

13

12

11

10

12

43323

13

Harmonics Table 3. Harmonics of the U1818A/B measured with N5381A, N5382A and N5425A probe heads (typical)

Input Power

Fundatmental Frequency

2nd Harmoinc

3rd Harmonic

100 MHz

-52 dBc

-49 dBc

1 GHz

-45 dBc

-50 dBc

+10dBm

2 GHz

-58 dBc

-51 dBc

4 GHz

-62 dBc

-47 dBc

5 GHz

-45 dBc

-61 dBc

Table 4. Harmonics of the U1818A/B measured with N5380A probe head (typical)

Input Power

Fundatmental Frequency

2nd Harmoinc

3rd Harmonic

100 MHz

- 36 dBc

+10dBm

1 GHz

- 47 dBc

- 39 dBc

2 GHz

- 43 dBc

- 40 dBc

+4 dBm

4 GHz

- 39 dBc

- 35 dBc

+2 dBm

5 GHz

- 35 dBc

- 36 dBc

Environmental Specifications

Temperature

Operating

0 to +55 °C

Storage

-40 °C to 70 °C

Error corrected range

23 °C to ±3 °C

Cycling

-65 °C to + 85 °C, 10 cycles at 20 °C per minute, 20 minutes dwell time per MIL-STD-883F, Method 1010.8, Condition C (modified)

Relative humidity

Operation

50 to 90% RH at 40 °C, 24 hours cycling, repeated 5 times

Storage

90% RH at 65 °C, one 24 hour cycle

Shock

End-use handling shock

Half-sine wave form, 2-3 ms duration, 60 in/s (1.6 ms) delta-V

Transportation shock

Trapezoidal wave form, 18-22 ms duration, 337 in/s (8.56 ms) delta-V

Vibration

Operating

Random: 5-500 Hz, 0.21 grms, 10 min/axis

Survival

Random: 5-500 Hz, 2.09 grms, 10 min/axis Swept Sine: 5-500 Hz, 0.5 grms, 10 min/axis, 4 resonance search, 10 min dwell

Altitude

Operating

< 4.572 meters (15,000 feet)

Storage

< 15,000 meters (50,000 feet)

ESD immunity

Direct discharge* Air discharge

8.0 kV per IEC 61000-4-2 15 kV per IEC 61000-4-2

Mechanical Dimension*

U1818A/B

Mechanical Dimension

Figure 12

Connector Type

N-Type (m)

Weight

0.170 kg ( 0.236 lb)

Shipping Weight

1.135 kg ( 2.502 lb)

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

U1818B

Активный дифференциальный пробник, от 100 кГц до 12 ГГц

По запросу

- шт +

Опции и аксессуары

U1818B-ABA	Печатное руководство по эксплуатации на английском языке	По запросу	- шт +
11852B	Адаптер 50-Ом тип-N (f) - 75-Ом тип-N (m)	По запросу	- шт +
N2784A	Позиционер пробника, одно плечо	По запросу	- шт +
N2785A	Позиционер пробника, два плеча	По запросу	- шт +
N2787A	3D позиционер пробника	По запросу	- шт +
N2839A	InfiniiMax II 12 ГГц головка браузера дифференциальная	По запросу	- шт +
N2880A	InfiniiMax Набор аттенюаторов (каждый номианала по 2 шт.: 6 дБ, 12 дБ, 20 дБ)	По запросу	- шт +
N5381B	InfiniiMax 12 ГГц припаиваемая головка пробника дифференциальная	По запросу	- шт +
