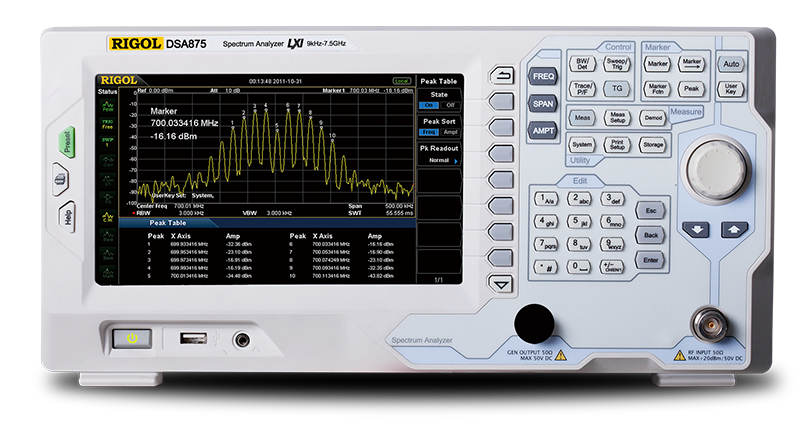

Анализатор спектра, частотный диапазон от 9 кГц до 7,5 ГГц

Серия DSA800
Для увеличения картинки наведите мышкой
Серия DSA800Серия DSA800Серия DSA800Серия DSA800
Серия DSA800Серия DSA800Серия DSA800Серия DSA800

Наличие: По запросу

По запросу
По запросу
По запросу

Анализаторы спектра Серия DSA800 Подробнее




Китайская компания RIGOL была основана в 1998 году и преобразована в RIGOL Technologies Co., Ltd. (RIGOL) в 2019 году. Штаб-квартира находится в Пекине.

На протяжении многих лет RIGOL фокусируется на разработке передовых технологий и прорыве в области электронных измерительных приборов общего назначения.

На… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Анализаторы спектра

DSA800/E Серии

Анализаторы спектра серии DSA800 отличаются превосходными характеристиками, небольшими размерами, малым весом и оптимальным соотношением цена/качество. Диапазон частот от 9 кГц до 1,5 / 3,2 / 7,5 ГГц, доступен в модели «-TG» с источником отслеживания. В серии DSA800 используется полностью цифровая ПЧ технология, обеспечивающая превосходную производительность и стабильную характеристику. Оригинальный широкоформатный дизайн, новый внешний вид и простота эксплуатации идеально подходят для исследований и разработок

Разрешение по полосе пропускания до 10Гц

В DSA800 используется ПЧ технология для обеспечения полосы пропускания до 10 Гц, что позволяет эффективно различать соседние сигналы одинаковой амплитуды и улучшать распознавание сигналов


Превосходное снижение уровня шума для тестирования слабого сигнала

Тестирование слабых сигналов зависит от уровня шума самого анализатора спектра. Серия DSA800 показывает средний уровень шума до -161 дБм, что гарантирует возможность эффективного измерения слабых сигналов

Обеспечивается предварительное измерение электромагнитных помех EMI

Фильтр электромагнитных помех EMI (6 дБ) и квазипиковые детекторы делают предварительное тестирование / диагностику электромагнитных помех более точным, в комплекте с полным программным обеспечением и генерацией отчетов

Проверка коэффициента стоячей волны напряжения с помощью источника слежения и функции VSWR (КСВН)

В моделях серии DSA800 с индексом -TG и мостом VSWR (КСВН) имеется возможность измерения коэффициента стоячей волны по напряжению VSWR (КСВН)

Мощное программное обеспечение DSA

Дополнительное программное обеспечение анализатора спектра серии Ultra Spectrum DSA может не только управлять анализатором спектра, но и предоставляет мощные функции отображения и анализа, такие как спектр и водопад


Свернуть Развернуть
Основные возможности и технические характеристики

Анализаторы спектра

DSA800/E Серии

Анализаторы спектра серии DSA800 отличаются превосходными характеристиками, небольшими размерами, малым весом и оптимальным соотношением цена/качество. Диапазон частот от 9 кГц до 1,5 / 3,2 / 7,5 ГГц, доступен в модели «-TG» с источником отслеживания. В серии DSA800 используется полностью цифровая ПЧ технология, обеспечивающая превосходную производительность и стабильную характеристику. Оригинальный широкоформатный дизайн, новый внешний вид и простота эксплуатации идеально подходят для исследований и разработок

Разрешение по полосе пропускания до 10Гц

В DSA800 используется ПЧ технология для обеспечения полосы пропускания до 10 Гц, что позволяет эффективно различать соседние сигналы одинаковой амплитуды и улучшать распознавание сигналов


Превосходное снижение уровня шума для тестирования слабого сигнала

Тестирование слабых сигналов зависит от уровня шума самого анализатора спектра. Серия DSA800 показывает средний уровень шума до -161 дБм, что гарантирует возможность эффективного измерения слабых сигналов

Обеспечивается предварительное измерение электромагнитных помех EMI

Фильтр электромагнитных помех EMI (6 дБ) и квазипиковые детекторы делают предварительное тестирование / диагностику электромагнитных помех более точным, в комплекте с полным программным обеспечением и генерацией отчетов

Проверка коэффициента стоячей волны напряжения с помощью источника слежения и функции VSWR (КСВН)

В моделях серии DSA800 с индексом -TG и мостом VSWR (КСВН) имеется возможность измерения коэффициента стоячей волны по напряжению VSWR (КСВН)

Мощное программное обеспечение DSA

Дополнительное программное обеспечение анализатора спектра серии Ultra Spectrum DSA может не только управлять анализатором спектра, но и предоставляет мощные функции отображения и анализа, такие как спектр и водопад


Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
61272-15
Наименование СИ
Анализаторы спектра
Обозначение типа СИ
DSA832, DSA832A, DSA832E, DSA832Z, DSA875, DSA875A, DSA875E, DSA875Z
Изготовитель
Компания "RIGOL Technologies Inc.", Китай
Срок свидетельства или заводской номер
11.08.2021
Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
61272-15
Наименование СИ
Анализаторы спектра
Обозначение типа СИ
DSA832, DSA832A, DSA832E, DSA832Z, DSA875, DSA875A, DSA875E, DSA875Z
Изготовитель
Компания "RIGOL Technologies Inc.", Китай
Срок свидетельства или заводской номер
11.08.2021
Характеристики
Загрузить технические характеристики

Display
Type TFT LCD
Resolution 800 x 480 pixels
Size 8 inch
Colors 64 k
Printer Supported
Protocol PictBridge
Mass Memory
Mass memory flash disk (internal), USB storage device (not supplied)
Power Supply
Input voltage range, AC 100 V to 240 V (nom.)
AC supply frequency 45 Hz to 440 Hz
Power consumption 35 W (typ.), max. 50 W with all options
Environmental
Temperature operating temperature range 0"C to 50"C
Storage temperature range -20"C to 70"C
Humidity 0"C to 30"C ≤95% rel. humidity
30"C to 40C ≤75% rel. humidity
Altitude operating height up to 3,000m
Electromagnetic Compatibility and Safety
EMC in line with EMC instruction (2014/30/EU), in line with or exceed IEC61326-1: 2013/EN61326-1: 2013 Group 1 Class A standard
CISPR 11/EN 55011
IEC 61000-4-2:2008/EN 61000-4-2 ±4.0 kV (contact discharge), ±8.0 kV (air discharge)
IEC 61000-4-3:2002/EN 61000-4-3 3 V/m (80 MHz to 1 GHz); 3 V/m (1.4 GHz to 2 GHz); 1 V/m (2.0 GHz to 2.7 GHz)
IEC 61000-4-4:2004/EN 61000-4-4 1 kV power lines
IEC 61000-4-5:2001/EN 61000-4-5 0.5 kV (phase to neutral); 1 kV (phase to PE); 1 kV (neutral to PE)
IEC 61000-4-6:2003/EN 61000-4-6 3 V, 0.15-80MHz
IEC 61000-4-11:2004/EN 61000-4-11 voltage dip: 0% UT during half cycle; 0% UT during 1 cycle; 70% UT during 25 cycles short interruption: 0% UT during 250 cycles
Electrical safety IEC 61010-1:2010 (Third Edition)/EN 61010-1:2010, UL 61010-1:2012 R4.16 and CAN/CSA-C22.2 NO. 61010-1-12+ GI1+ GI2
Dimensions
(W x H x D) 361.6 mm × 178.8 mm × 128 mm (14.2 in × 7.0 in × 5.0 in)
Weight
DSA815 DSA832 DSA875 DSA832E
Standard 4.25 kg (9.4 lb) 4.55 kg (10.0 lb)
With tracking generator 5.15 kg (11.4 lb)
Calibration Interval
Recommended calibration interval 18 months

Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
DSA815
Анализатор спектра, частотный диапазон от 9 кГц до 1,5 ГГц, фазовый шум -80 дБн/Гц, с предусилителем
По запросу
- шт +
DSA832
Анализатор спектра, частотный диапазон от 9 кГц до 3,2 ГГц, фазовый шум -98 дБн/Гц
По запросу
- шт +
DSA875
Анализатор спектра, частотный диапазон от 9 кГц до 7,5 ГГц, фазовый шум -98 дБн/Гц
По запросу
- шт +
DSA832E
Анализатор спектра, частотный диапазон от 9 кГц до 3,2 ГГц
По запросу
- шт +
DSA815-TG
Анализатор спектра, частотный диапазон от 9 кГц до 1,5 ГГц, фазовый шум -80 дБн/Гц, с предусилителем и со следящим генератором
По запросу
- шт +
DSA832-TG
Анализатор спектра, частотный диапазон от 9 кГц до 3,2 ГГц, фазовый шум -98 дБн/Гц, со следящим генератором
По запросу
- шт +
DSA875-TG
Анализатор спектра, частотный диапазон от 9 кГц до 7,5 ГГц, фазовый шум -98 дБн/Гц, со следящим генератором
По запросу
- шт +
DSA832E-TG
Анализатор спектра, частотный диапазон от 9 кГц до 3,2 ГГц со следящим генератором
По запросу
- шт +
Options
EMI-DSA800
Фильтр электромагнитных помех > Квазипиковый детектор
По запросу
- шт +
AMK-DSA800
Расширенный пакет измерительных функций: T-Power, ACP (Adjacent Channel Power), Chan Pwr (Channel Power), OBW (Occupied Bandwidth), EBW (Emission Bandwidth), C/N Ratio, Harmo Dist (Harmonic Distortion) and TOI (Third Order Intermodulation)
По запросу
- шт +
VSWR-DSA800
Функция измерений КСВН
По запросу
- шт +
Ultra Spectrum
Программное обеспечение Ultra Spectrum для ПК
По запросу
- шт +
S1210 EMI Pre-compliance Software
EMI Pre-compliance test software
По запросу
- шт +
S1220 ASK-FSK Demodulation Analysis Software
ASK-FSK Demodulation Analysis (only for DSA832/DSA875/DSA832E)
По запросу
- шт +
SSC-DSA
Функция бесшовного захвата сигнала
По запросу
- шт +
Standard Accessories
power cable
По запросу
- шт +
Optional Accessories
DSA Utility Kit
Комплект радиочастотный для анализаторов спектра и генераторов сигналов. В комплект входят: кабель N-SMA, кабель BNC-BNC, адаптер N-BNC, адаптер N-SMA, адаптер 75-50 Ом, антенна 900 МГц/1,8 ГГц (2 шт.), антенна 2,4 ГГц (2 шт.)
По запросу
- шт +
RF Adaptor Kit
Комплект РЧ-адаптеров В составе: N(F)-N(F) адаптер (1 шт.), N(M)-N(M) адаптер (1 шт.), N(M)-SMA(F) адаптер (2 шт.), N(M)-BNC(F) адаптер (2 шт.), SMA(F)-SMA(F) адаптер (1 шт.), SMA(M)-SMA(M) адаптер (1 шт.), BNC-тройник (1 шт.), нагрузка 50 Ом, SMA (1 шт.), BNC- адаптер, 50 Ом (1 шт.)
По запросу
- шт +
RF CATV Kit
Комплект импедансных адаптеров: 50 Ом - 75 Ом (2 шт.)
По запросу
- шт +
RF Attenuator Kit
Набор РЧ-аттенюаторов: аттенюатор 6 дБ (1 шт.), аттенюатор 10 дБ (2 шт.)
По запросу
- шт +
ATT03301H
Аттенюатор высокой мощности, 30 дБ, 100 Вт
По запросу
- шт +
CB-NM-NM-75-L-12G
Коаксиальный кабель N-тип (вилка) - N-тип (вилка), 1 метр
По запросу
- шт +
CB-NM-SMAM-75-L-12G
Коаксиальный кабель N-тип (вилка) - SMA (вилка), 1 метр
По запросу
- шт +
TX1000
Демонстрационный РЧ-комплект
По запросу
- шт +
RX1000
Демонстрационный РЧ-комплект
По запросу
- шт +
VB1032
КСВН-мост, от 1 МГц до 3,2 ГГц, направленность >=30 дБ (тип.)
По запросу
- шт +
VB1040
КСВН-мост, от 800 МГц до 4 ГГц
По запросу
- шт +
VB1080
КСВН-мост, от 800 МГц до 4 ГГц
По запросу
- шт +
NFP-3
Пробник ближнего поля, Диапазон частот: 30 МГц - 3 ГГц
По запросу
- шт +
RM-DSA800
Комплект для Монтажа в Стойку для DSA800
По запросу
- шт +
BAG-G1
Сумка для переноски (для DSA800/DG4000/DS2000)
По запросу
- шт +
CB-USBA-USBB-FF-150
USB-кабель, 1,5 метра
По запросу
- шт +
USB-GPIB
Интерфейсный конвертер USB - GPIB
По запросу
- шт +
