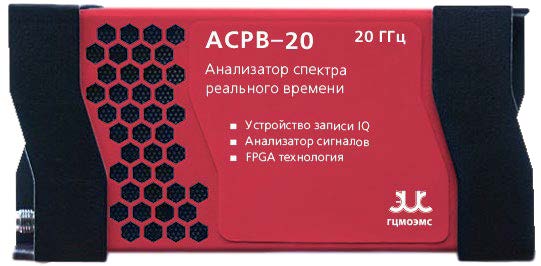

Анализатор спектра реального времени, 9 кГц-20  ГГц, полоса анализа 100 МГц,  скорость свиппирования 1.2 ТГц/c

ACPB-20
Для увеличения картинки наведите мышкой
ACPB-20
ACPB-20
Цена
По запросу

Наличие: По запросу

По запросу
По запросу
По запросу

Анализаторы спектра АСРВ-20 Подробнее




АО «ГЦМО ЭМС» сегодня:

- Осуществляет техническое сопровождение и проведение испытаний в области электромагнитной совместимости (ЭМС);
- Проводит межлабораторные сличительные испытания по показателям ЭМС;
- Проводит аттестацию испытательного оборудования;
- Оказывает услуги в области разработки технической документации, программ и методик проведения испытаний по ЭМС;
- Осуществляет поставки широкого спектра контрольно-измерительного и испытательного оборудования;
- Оказывает услуги по диагностике и ремонту радиоизмерительного,… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
  • Приёмник-анализатор спектра реального времени с полосой 9 кГц — 20/22 ГГц
  • Супергетеродинный цифровой приёмник, 19-сегментный фильтр-преселектор
  • В диапазоне частот 9 кГц — 9 ГГц типовое подавление зеркального канала > +90 дБ, типовое подавление помех на промежуточной частоте (ПЧ) > +90 дБ
  • В диапазоне частот 9 ГГц — 20 ГГц типовое подавление зеркального канала > +60 дБ, типовое подавление помех на ПЧ > +90 дБ
  • Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 1,2 ТГц/с
  • Цифровая обработка сигналов на базе ПЛИС (FPGA)
  • Компактность — масса 195 г (основной модуль), габариты 125 x 60 x 15мм, потребляемая мощность 10–14 Вт
  • Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
  • Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
  • Диапазон рабочих температур от -20 °С/-40 °С до +70 °С/+85°С (опция)
  • Встроенный термостатированный генератор OCXO (опция)

Свернуть Развернуть
Основные возможности и технические характеристики
  • Приёмник-анализатор спектра реального времени с полосой 9 кГц — 20/22 ГГц
  • Супергетеродинный цифровой приёмник, 19-сегментный фильтр-преселектор
  • В диапазоне частот 9 кГц — 9 ГГц типовое подавление зеркального канала > +90 дБ, типовое подавление помех на промежуточной частоте (ПЧ) > +90 дБ
  • В диапазоне частот 9 ГГц — 20 ГГц типовое подавление зеркального канала > +60 дБ, типовое подавление помех на ПЧ > +90 дБ
  • Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 1,2 ТГц/с
  • Цифровая обработка сигналов на базе ПЛИС (FPGA)
  • Компактность — масса 195 г (основной модуль), габариты 125 x 60 x 15мм, потребляемая мощность 10–14 Вт
  • Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
  • Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
  • Диапазон рабочих температур от -20 °С/-40 °С до +70 °С/+85°С (опция)
  • Встроенный термостатированный генератор OCXO (опция)

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Характеристики
Загрузить технические характеристики

Частота
Диапазон частот 9 кГц — 20/22 ГГц
Начальная погрешность установки частоты < 1 x 10-6, поддержка ручной корректировки программы
Опорный генератор Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO) < 1 x 10-6/год, дрейф температуры < 1 x 10-6, встроенный термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6
ЧИСТОТА спектра
Однополосный фазовый шум дБн/Гц
Несущая частота 1 ГГц 3 ГГц 10 ГГц 19,9 ГГц
1 кГц -91,2 -90 -86,1 -80,6
10 кГц -99,7 -100,9 -92,5 -90,6
100 кГц -101,1 -104,2 -94,4 -96,2
1 МГц -121,6 -123,4 -112,1 -111,5
10 МГц -134,4 -134,2 -131,9 -129,2
Остаточный отклик Подавление помех отключено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов Диапазон частот R. L. = 0 дБмВт R. L. = -20 дБмВт R. L. = -50 дБмВт
9 кГц — 1,0 ГГц < -90 < -100 < -120
1,0 ГГц — 3,0 ГГц < -80 < -100 < -120
3,0 ГГц — 9,0 ГГц < -90 < -100 < -120
9,0 ГГц — 20 ГГц < -90 < -100 < -120
Подавление радиопомех от зеркального канала 9 кГц — 9 ГГц > +90 дБн (подавление ложных сигналов выключено), > +90 дБн (подавление ложных сигналов включено)
9 ГГц — 20 ГГц > +60 дБн (подавление ложных сигналов выключено), > +90 дБн (подавление ложных сигналов включено)
Подавление ПЧ (R. L. = 0 дБ) >+90 дБн (подавление ложных сигналов включено), >+80 дБн (подавление ложных сигналов выключено)
Помехи, связанные с гетеродином < -65 дБн (смещение центральной частоты ± N x 125 МГц, N = 1, 3, 5…)
Ложные сигналы на входе < -75 дБн (подавление помех включено), < -50 дБн (подавление помех отключено)
Линейность
IIP3 дБмВт 1 ГГц 3 ГГц 10 ГГц 19,9 ГГц
R. L. = +20 дБмВт 45,5 47,3 43,6 35,3
R. L. = 0 дБмВт 27,5 27,2 23,2 21
R. L. = -20 дБмВт 4,7 7,5 -8,9 -3
Обработка сигналов
Полоса анализа Максимум 100 МГц (аналоговая полоса пропускания ПЧ установлена как 1) или 40 МГц (аналоговая полоса пропускания ПЧ установлена как 2), коэффициент децимации 1
Синфазно-квадратурные данные (IQ) 122,88 Мвыб/с, программная настройка 120 Мвыб/с — 125 Мвыб/с, шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит
Ёмкость запоминающего устройства Объём встроенной памяти 128 Мбайт
Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска
Отклик к сигналу внешнего запуска Максимальная частота отклика 500 раз/с
Аналоговый выход ПЧ Поддерживает 307,2 МГц ± 50 МГц
Амплитуда
Максимальная безопасная входная мощность (CW) +23 дБмВт 30 МГц — 20/22 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт)
+10 дБмВт 100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт)
Максимальное напряжение ±12 В постоянного тока
Диапазон отображения Средний уровень собственных шумов (DANL) — +23 дБмВт
Погрешность амплитуды ± 2,0 дБ
Пульсация спектра в полосе пропускания ПЧ ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 40 МГц), ± 2,0 дБ (аналоговая полоса пропускания по ПЧ 100 МГц)
Опорный уровень (R. L.) –50 дБмВт — +23 дБмВт
РЧ-предусилители Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение
Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала Диапазон частот R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3)
9 кГц -123,3 -141,2 -152,3
100 кГц — 100 МГц -135,2 -152,2 -160,2
100 МГц — 3,0 ГГц -134,1 -147,2 -165,3
3,0 ГГц — 9 ГГц -132,2 -139,1 -157,1
9,0 ГГц — 20 ГГц -133,1 -138,2 -159,5
Стандартный анализ спектра
Детектор линии развертки Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки
Полоса разрешения (RBW) 1 Гц — 10 МГц
Полоса видеосигнала (VBW) 1 Гц — 10 МГц
Операции над графиками Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр
Представление данных ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные
Измерения Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3)
Скорость развёртки — Стандартный анализ спектра 1,24 TГц/с RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: шунтирование
520,0 ГГц/с RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное
132,0 ГГц/с RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование
7,3 ГГц/с RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование
Анализ данных / Нулевой диапазон измерения
Максимальное разрешение по времени 16 нс
Максимальная полоса анализа 100 MГц
Режимы детектирования Положительный пиковый, выборки, средних значений, среднеквадратичный
Анализ спектра в реальном времени
БПФ-анализ (FFT) Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий
Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...)
Типовые настройки Частота обновления данных БПФ POI (вероятность захвата сигналов)
N = 1024, D = 1 122 070 раз/с 16,384 мкс
N = 32, D = 1 3 906 250 раз/с 0,512 мкс
Полоса анализа в реальном времени 100 МГц
Оконная функция Окно Блэкмана-Натталла, окно с плоской вершиной
Полоса разрешения (RBW) 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна
Разрешение по амплитуде 0,75 дБ
Общие характеристики
Входы и выходы Источник питания Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик
Данные Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания)
Вход РЧ-сигнала 2,92 мм (F), полное входное сопротивление 50 Ом
Вход внешних опорных тактовых сигналов Разъём MMCX (F) (1), амплитуда ≥ 1,5 В пик-пик, входное полное сопротивление 330 Ом
Выход внешних опорных тактовых сигналов Встроенный в контроллер MUXIO, 3,3 В КМОП, программируемое включение/ выключение
Вход внешнего запуска Встроенный в контроллер MUXIO, 3,3 В КМОП, высокоомный
Выход внешнего запуска Встроенный в контроллер MUXIO, 3,3 В КМОП
Выход ПЧ аналогового сигнала MMCX (F) (2), максимальная выходная мощность — 25 дБмВт, выходное полное сопротивление 50 Ом
Потребляемая мощность Пиковая 14 Вт, типовая 10 Вт — 14 Вт, порт электропитания (5 В, 2 A макс.), порт передачи данных (5 В, 1 A макс.)
Температура эксплуатации 0 — +60 °С (стандартный температурный класс) –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят)
Температура хранения –20 — +70 °С (стандартно) –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят)
Упаковка и принадлежности 1 флеш-накопитель, 2 кабеля USB 3.0, 1 блок питания
