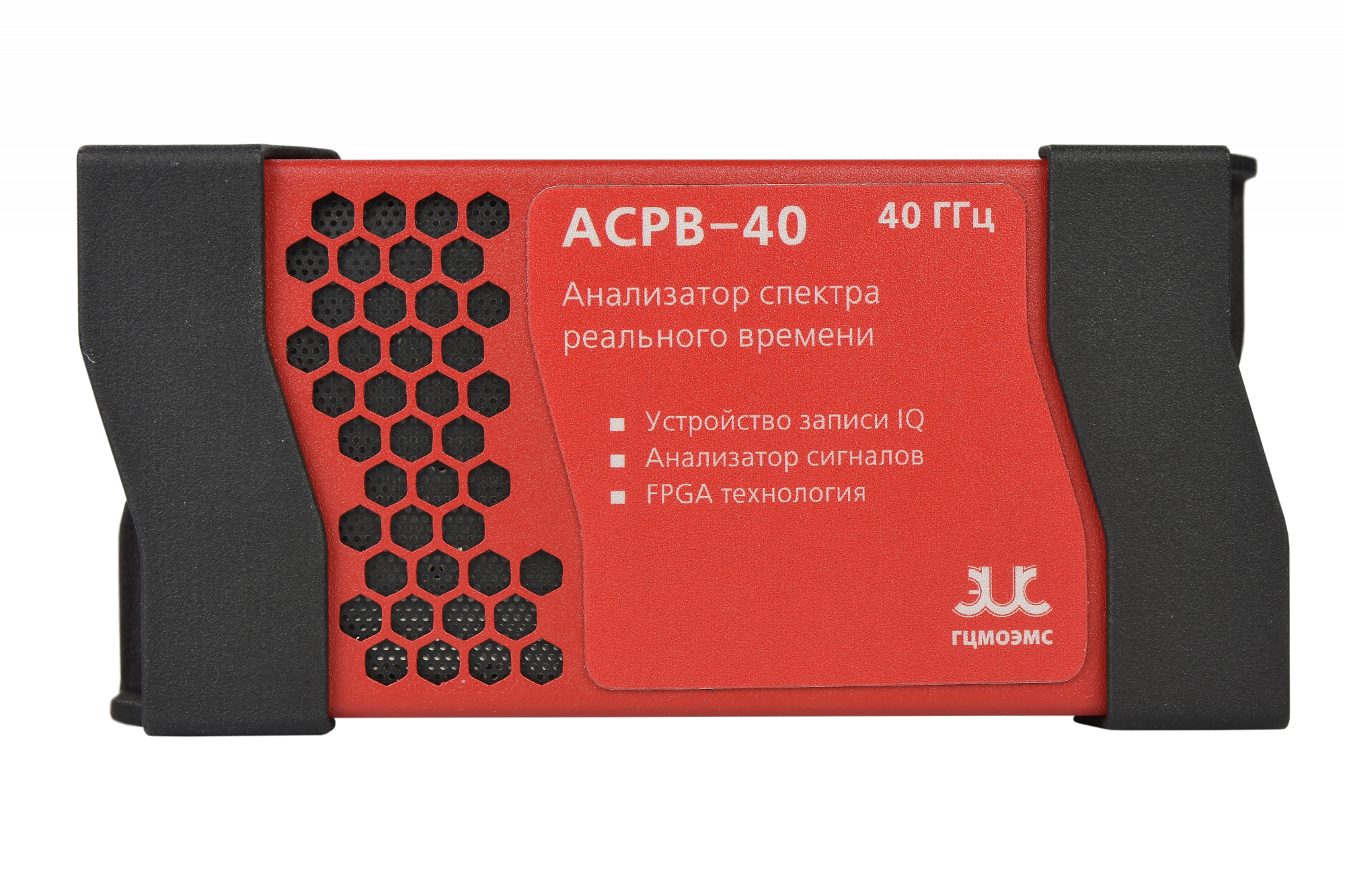

Анализатор спектра реального времени, 9 кГц-40 ГГц, полоса анализа 100 МГц, скорость свиппирования 500 ГГц/c
|
Цена
|
По запросу |
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра АСРВ-40 Подробнее
АО «ГЦМО ЭМС» сегодня:
- Осуществляет техническое сопровождение и проведение испытаний в области электромагнитной совместимости (ЭМС);
- Проводит межлабораторные сличительные испытания по показателям ЭМС;
- Проводит аттестацию испытательного оборудования;
- Оказывает услуги в области разработки технической документации, программ и методик проведения испытаний по ЭМС;
- Осуществляет поставки широкого спектра контрольно-измерительного и испытательного оборудования;
- Оказывает услуги по диагностике и ремонту радиоизмерительного,… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник/анализатор спектра реального времени с полосой 9 кГц — 40 ГГц
- Супергетеродинный цифровой приёмник, 19-сегментный фильтр-преселектор
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 400 ГГц/с
- Цифровая обработка сигналов на базе ПЛИС
- 9 кГц — 40 ГГц типовое подавление зеркального канала и помех на ПЧ > +75 дБн
- Средний уровень собственных шумов 40 ГГц/10 ГГц DANL -141/ -146 дБм/Гц
- Фазовый шум 40 ГГц/ 10 ГГц -86/ -99 дБн/Гц при 10 кГц
- Масса 185 г (основной модуль), габариты 125 x 60 x 17 мм, потребляемая мощность 10 – 14 Вт
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
- Встроенный термостатированный опорный генератор OCXO (oпция), температурный дрифт ≤ 0,15 x 10-6
- Диапазон рабочих температур от -20 °C/-40 °C до +70 °C (опция)
- Итерфейс удалённого управления USB 3.0/2.0 Type-C
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник/анализатор спектра реального времени с полосой 9 кГц — 40 ГГц
- Супергетеродинный цифровой приёмник, 19-сегментный фильтр-преселектор
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 400 ГГц/с
- Цифровая обработка сигналов на базе ПЛИС
- 9 кГц — 40 ГГц типовое подавление зеркального канала и помех на ПЧ > +75 дБн
- Средний уровень собственных шумов 40 ГГц/10 ГГц DANL -141/ -146 дБм/Гц
- Фазовый шум 40 ГГц/ 10 ГГц -86/ -99 дБн/Гц при 10 кГц
- Масса 185 г (основной модуль), габариты 125 x 60 x 17 мм, потребляемая мощность 10 – 14 Вт
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86, операционными системами Linux и Windows
- Встроенный термостатированный опорный генератор OCXO (oпция), температурный дрифт ≤ 0,15 x 10-6
- Диапазон рабочих температур от -20 °C/-40 °C до +70 °C (опция)
- Итерфейс удалённого управления USB 3.0/2.0 Type-C
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
| Диапазон частот* | Подавление помех ВКЛ | Подавление помех ВЫКЛ | |||
| Зеркальный канал | Помехи на ПЧ | Зеркальный канал | Помехи на ПЧ | ||
| 9 кГц — 88 MHz | ≥ 65 дБн | ≥ 80 дБн | ≥ 65 дБн | ≥ 75 дБн | |
| 88 МГц — 0,35 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 75 дБн | ≥ 75 дБн | |
| 0,35 ГГц — 2,6 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 60 дБн | ≥ 40 дБн | |
| 2,6 ГГц — 5,6 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 30 дБн | ≥ 40 дБн | |
| 5,6 ГГц — 7,8 ГГц | ≥ 75 дБн | ≥ 80 дБн | ≥ 20 дБн | ≥ 75 дБн | |
| 7,8 ГГц — 9 ГГц | ≥ 65 дБн | ≥ 80 дБн | Нет подавления или подавление малых компонент | ≥ 75 дБн | |
| 9 ГГц — 12 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 12 ГГц — 14 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 14 ГГц — 19 ГГц | ≥ 70 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 19 ГГц — 22 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 22 ГГц — 24 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 24 ГГц — 30 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 30 ГГц — 33 ГГц | ≥ 60 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 33 ГГц — 35 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 35 ГГц — 40 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| * Опорный уровень = 0 дБм. | |||||
| ACPB-40 Технические характеристики (типовые значения*) | |||||
| Частота | |||||
| Диапазон частот | 9 кГц — 40 ГГц | ||||
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | ||||
| Опорный генератор | Встроенный или внешний, программно-управляемое переключение | ||||
| Опорный генератор | Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO): < 1 x 10-6/год; дрейф температуры < 1 x 10-6; встроенный термостатированный генератор OCXO (опция), дрейф температуры < 0,15 x 10-6 | ||||
| ЧИСТОТА спектра | |||||
| Однополосный фазовый шум | дБн/Гц | ||||
| Несущая частота | 1 ГГц | 3 ГГц | 10 ГГц | 20 ГГц | 40 ГГц |
| 1 кГц | -95,2 | -97,2 | -92,6 | -86,2 | -80,5 |
| 10 кГц | -104,2 | -101,8 | -98,5 | -96,5 | -86,5 |
| 100 кГц | -106,5 | -103,6 | -99,5 | -95,3 | -86,3 |
| 1 МГц | -120,7 | -121,2 | -116,4 | -111,3 | -103,3 |
| 10 МГц | -130,8 | -134,3 | -132,5 | -128,1 | -123,6 |
| Остаточный отклик Подавление помех ВЫКЛ дБмВт Полоса разрешения (RBW) =1 кГц Пиковый детектор положительных сигналов | Диапазон частот | R. L. = 0 дБм | R. L. = -20 дБм | ||
| Подавление помех ВЫКЛ | Подавление помех ВКЛ | Подавление помех ВЫКЛ | Подавление помех ВКЛ | ||
| 9 кГц — 10 ГГц | -73 | -84 | -79 | -90 | |
| 10 ГГц — 20 ГГц | -87 | -90 | -101 | -110 | |
| 20 ГГц — 30 ГГц | -74 | -88 | -92 | -107 | |
| 30 ГГц — 40 ГГц | -83 | -89 | -95 | -105 | |
| Подавление радиопомех от зеркального канала (подавление помех ВКЛ) | > +60 дБн, более подробные параметры приведены в технических характеристиках | ||||
| Подавление помех на ПЧ (подавление помех ВЫКЛ) | > +75 дБн, исключая 0,35 ГГц — 5,6 ГГц, > +40 дБн | ||||
| Подавление помех на ПЧ (подавление помех ВКЛ) | > +80 дБн | ||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N, M = 1, 2, 3, 4, 5…) | ||||
| Ложные сигналы на входе (подавление помех ВКЛ) | < -60 дБн, (более подробную информацию смотрите в технических характеристиках) | ||||
| Обработка сигналов | |||||
| Полоса анализа | Максимум 100 МГц (аналоговая полоса пропускания ПЧ установлена как 1) или 40 МГц (аналоговая полоса пропускания ПЧ установлена как 2), коэффициент децимации 1 | ||||
| Фазноквадратурные данные (IQ) | 122,88 Мвыб/с, поддержка программной настройки 120 — 125 Мвыб/с с шагом 1 Гц, коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | ||||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | ||||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | |||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||
| Вывод аналоговой ПЧ | Поддерживает 307,2 МГц ± 50 МГц | ||||
| Амплитуда | |||||
| Максимальная безопасная входная мощность (CW) | +23 дБм | 88 МГц — 40 ГГц | |||
| +10 дБм | 100 кГц — 88 МГц | ||||
| Максимальное напряжение | ± 12 В постоянного тока | ||||
| Диcплей отображения | Средний уровень собственных шумов (DANL) — +23 дБмВт | ||||
| Точность по амплитуде | ± 2,0 дБ (9 кГц — 9 ГГц); ±3,0 дБ (> 9 ГГц) | ||||
| Пульсация спектра в ПП ПЧ | ± 1,75 дБ (аналоговая полоса пропускания класс 1) ± 2,0 дБ (аналоговая полоса пропускания по ПЧ класс 0) | ||||
| Опорный уровень (R. L.) | -50 дБмВт — +23 дБмВт | ||||
| РЧ-предусилитель | В стандартной комплектации предусилителя нет | ||||
| Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10кГц Детектор среднеквадратичного значения сигнала | Диапазон частот | R. L. = 0 дБм | R. L.= -20 дБм | ||
| 9 кГц | -119 | -139 | |||
| 100 кГц — 88 МГц | -131 | -149 | |||
| 88 МГц — 9 ГГц | -133 | -139 | |||
| 9 ГГц — 19 ГГц | -131 | -146 | |||
| 19 ГГц — 30 ГГц | -127 | -144 | |||
| 30 ГГц — 40 ГГц | -129 | -141 | |||
| Стандартный анализ спектра | |||||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||||
| Полоса разрешения (RBW) | 0,1 Гц — 10 МГц | ||||
| Полоса видеосигнала (VBW) | 0,1 Гц — 10 МГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усредненные значения, стоп-кадр | ||||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||||
| Измерения | Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3) | ||||
| Скорость развёртки — Стандартный анализ спектра | 303,3 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, стандартное подавление шумов | ||
| 404,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, стандартное подавление шумов | |||
| 61,4 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, стандартное подавление шумов | |||
| 2,8 ГГц/с | ЦП | RBW = 1 кГц, окно Блэкмана-Натталла, стандартное подавление шумов | |||
| Анализ данных / Нулевой диапазон измерения | |||||
| Максимальное разрешение по времени | 8 нс | ||||
| Максимальная полоса анализа | 100 МГц | ||||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | ||||
| Анализ спектра в реальном времени | |||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС. Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки. Между кадрами БПФ не допускается разрывов или перекрытий | ||||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | |||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | |||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | |||
| Полоса анализа в реальном времени | 100 МГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной); 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла); 13 градаций для каждого типа окна | ||||
| Разрешение по амплитуде | 0,75 дБ | ||||
| Общие характеристики | |||||
| Входы и выходы | Источник питания | Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A, допустимый диапазон напряжения 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик | |||
| Данные | Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания) | ||||
| Вход РЧ-сигнала | 2,92 мм (F), полное входное сопротивление 50 Ом | ||||
| Вход внешних опорных тактовых сигналов | Разъём MMCX (F) (1), амплитуда ≥ 1,5 В пик-пик, входное полное сопротивление 330 Ом | ||||
| Вход внешних опорных тактовых сигналов | Встроенный в контроллер MUXIO, 3,3 В КМОП, программируемое включение/выключение | ||||
| Вход внешнего запуска | Встроенный в контроллер MUXIO, 3,3 В КМОП, высокоомный | ||||
| Выход внешнего запуска | Встроенный в контроллер MUXIO, 3,3 В КМОП | ||||
| Выход ПЧ аналогового сигнала | MMCX (F) (2), максимальная выходная мощность — +25 дБмВт, выходное полное сопротивление 50 Ом | ||||
| Потребляемая мощность | Пиковая 14 Вт, типовая 10 — 14 Вт | ||||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | ||||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Температура окружающей среды | -20 — +70 °С (стандартно) | ||||
| -40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур (пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Масса и габариты | 125 x 60 x 17 мм, 188 г (исключая защитную оболочку и монтажную структуру, включая длину соединения); 139 x 69 x 29 мм, 390 г (включая защитную оболочку и монтажную структуру, включая длину соединения) | ||||
| Упаковка и принадлежности | 1 флеш-накопитель, 2 кабеля USB 3.0, 1 блок питания | ||||
| Код | Опция | Пояснение | |||
| О1 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, температурный дрифт < 0,15 x 10-6, увеличение общего энергопотребления на 0,8 Вт | |||
| ИО1 | Внешняя плата MUXIO | Преобразование интерфейса MUXIO в несколько разъёмов MMCX и разъём «плата — провод» для облегчения подключения входа запуска выхода и других сигналов | |||
| ИО2 | Внешний модуль ГНСС | Стандартный модуль ГНСС, подключённый к MUXIO | |||
| ИО3 | Внешний модуль ГНСС с ОСХО | Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов, увеличивает общее энергопотребление на 1,1 Вт | |||
| Т1 | Расширенный температурный класс (аппаратная опция) | Расширение рабочей температуры до -20 — +70 °C | |||
| Т2 | Широкий температурный диапазон (аппаратная опция) | Расширение рабочей температуры до -40 — +70 °C | |||
