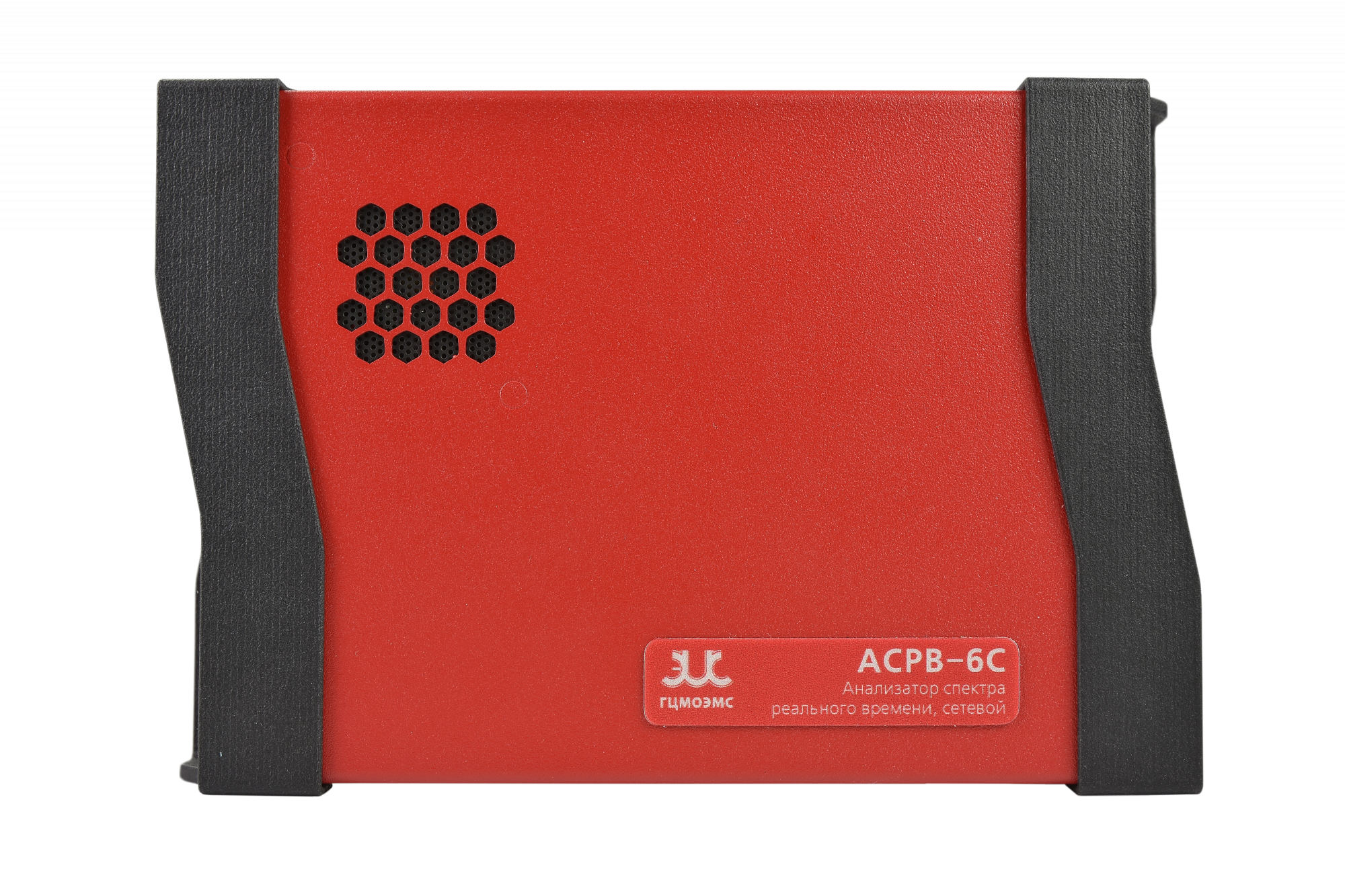

Анализатор спектра реального времени,сетевой, 9 кГц-6.3 ГГц, полоса анализа 100 МГц, скорость свиппирования 78 ГГц/c
|
Цена
|
По запросу |
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра АСРВ-6С Подробнее
АО «ГЦМО ЭМС» сегодня:
- Осуществляет техническое сопровождение и проведение испытаний в области электромагнитной совместимости (ЭМС);
- Проводит межлабораторные сличительные испытания по показателям ЭМС;
- Проводит аттестацию испытательного оборудования;
- Оказывает услуги в области разработки технической документации, программ и методик проведения испытаний по ЭМС;
- Осуществляет поставки широкого спектра контрольно-измерительного и испытательного оборудования;
- Оказывает услуги по диагностике и ремонту радиоизмерительного,… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 6,3 ГГц
- Встроенный аналоговый генератор сигналов с полосой 100 кГц — 6,3 ГГц (опция)
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 78 ГГц/с
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Масса 635 г, габариты 167 х 117 х 28 мм, энергопотребление 13 — 16 Вт
- Интерфейс Ethernet 1000 M/100 M
- Встроенная многомодовая ГНСС
- Обеспечивает 1PPS, информацию о широте, долготе и временную метку
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86
- Совместимость с операционными системами Linux и Windows
- Диапазон рабочих температур от –20 °C/–40 °C до +70 °C (опция)
- Встроенный термостатированный генератор OCXO (опция) или термостатированный кварцевый генератор (OCXO) с привязкой к ГНСС (опция)
- Встроенный модуль передачи данных 4G (опция)
Свернуть
Развернуть
Основные возможности и технические характеристики
- Приёмник-анализатор спектра реального времени с полосой 9 кГц — 6,3 ГГц
- Встроенный аналоговый генератор сигналов с полосой 100 кГц — 6,3 ГГц (опция)
- Полоса анализа 100 МГц с регулируемой частотой дискретизации, скорость развёртки спектра 78 ГГц/с
- Цифровая обработка сигналов на основе технологии ПЛИС (FPGA)
- Масса 635 г, габариты 167 х 117 х 28 мм, энергопотребление 13 — 16 Вт
- Интерфейс Ethernet 1000 M/100 M
- Встроенная многомодовая ГНСС
- Обеспечивает 1PPS, информацию о широте, долготе и временную метку
- Интерфейсы API с высокой степенью совместимости и графический интерфейс SAStudio4
- Совместимость с процессорами ARM и x86
- Совместимость с операционными системами Linux и Windows
- Диапазон рабочих температур от –20 °C/–40 °C до +70 °C (опция)
- Встроенный термостатированный генератор OCXO (опция) или термостатированный кварцевый генератор (OCXO) с привязкой к ГНСС (опция)
- Встроенный модуль передачи данных 4G (опция)
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
| Частота | ||||
| Диапазон частот | 9 кГц — 6,3 ГГц | |||
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | |||
| Опорный генератор | Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6 | |||
| ЧИСТОТА спектра | ||||
| Однополосный фазовый шум | дБн/Гц | |||
| Несущая частота | 500 МГц | 1 ГГц | 3 ГГц | 6 ГГц |
| 1 кГц | -112,8 | -107,5 | -99,3 | -93,1 |
| 10 кГц | -120,6 | -114,2 | -103,6 | -101,2 |
| 100 кГц | -120,1 | -112,5 | -101,8 | -99,3 |
| 1 МГц | -134,1 | -132,8 | -127,7 | -122,7 |
| Подавление ложных сигналов включено, дБмВт Полоса разрешения (RBW) = 1 кГц | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
| 100 кГц — 100 МГц | < -90 | < -110 | < -104 | |
| 100 МГц — 6,3 ГГц | < -90 | < -110 | < -125 | |
| Подавление ложных сигналов выключено | 100 кГц — 100 МГц | < -90 | < -100 | < -100 |
| 100 МГц — 6,3 ГГц | < -77 | < -95 | < -115 | |
| Подавление радиопомех от зеркального канала | > +90 дБн (подавление помех включено), > +35 дБн (подавление помех отключено) | |||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5...) | |||
| Линейность | ||||
| IIP3 (дБмВт) Шаг 2 MГц -6 дБFs/тон | 1 ГГц | 3 ГГц | 6 ГГц | |
| R. L. = +20 дБмВт | 51,8 | 44,9 | 40,7 | |
| R. L. = 0 дБмВт | 30,8 | 30,5 | 27,4 | |
| R. L. = -20 дБмВт | 12,3 | 11,6 | 7,5 | |
| R. L. = -50 дБмВт | -25,2 | -23,6 | -25,2 | |
| IIP2 (дБмВт) Шаг 2 MГц -6 дБFs/тон | 1 ГГц | 2 ГГц | 3 ГГц | |
| R. L. = +20 дБмВт | > 80 | > 85 | > 85 | |
| R. L. = 0 дБмВт | > 80 | > 80 | > 80 | |
| R. L. = -20 дБмВт | > 70 | > 70 | > 70 | |
| R. L. = -50 дБмВт | > 65 | > 65 | > 70 | |
| Обработка сигналов | ||||
| Полоса анализа | Максимум 100 MГц, коэффициент децимации 1 | |||
| Синфазно-квадратурные данные (IQ) | 125 Мвыб/с Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | |||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | |||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | ||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | |||
| Аналоговый выход ПЧ | Недоступен | |||
| Амплитуда | ||||
| Максимальная безопасная входная мощность (CW) | +26 дБмВт | 30 МГц — 6,3 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | ||
| +10 дБмВт | 100 кГц — 30 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ± 15 В постоянного тока | |||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +26 дБмВт | |||
| Погрешность амплитуды | ± 1,5 дБ | |||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | |||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | |||
| РЧ-предусилители | Преобразователи частоты (частота ≥ 30 МГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | |||
| КСВН | < 1,7:1 | 30 МГц — 6,3 ГГц (R. L. ≥ +10 дБмВт) | ||
| < 2,0:1 | 30 МГц — 6,3 ГГц (R. L. ≥ 0 дБмВт) | |||
| < 2,5:1 | 30 МГц — 6,3 ГГц (R. L. ≥ -40 дБмВт) | |||
| Средний уровень собственных шумов (DANL) дБмВт/Гц | Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) |
| Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | 9 кГц | -106,4 | -117,5 | -119 |
| 100 кГц — 100 МГц | -134,1 | -139 | -137,6 | |
| 100 МГц — 3,0 ГГц | -133,2 | -151,7 | -160,1 | |
| 3,0 ГГц — 6,3 ГГц | -127,2 | -144,6 | -161,7 | |
| Стандартный анализ спектра | ||||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | |||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | |||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | |||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | |||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | |||
| Скорость развёртки — Стандартный анализ спектра | 90,4 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, стандартное подавление шумов | |
| 45,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, усиленное подавление шумов | ||
| 11,5 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, усиленное подавление шумов | ||
| 0,7 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, усиленное подавление шумов | ||
| Анализ данных / Нулевой диапазон измерения | ||||
| Максимальное разрешение по времени | 16 нс | |||
| Максимальная полоса анализа | 50 МГц | |||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | |||
| Анализ спектра в реальном времени | ||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | |||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | ||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | ||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | ||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | ||
| Полоса анализа в реальном времени | 100 МГц | |||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | |||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | |||
| Разрешение по амплитуде | 0,75 дБ | |||
| Общие характеристики | ||||
| Входы и выходы | Источник питания | Тип-С (1) PD (QC 3.0) 12 В, 2 А или 9 В, 2 А | ||
| Данные | RJ-45 1000 Мбит/с, 100 Мбит/с | |||
| Вход РЧ-сигнала | SMA (F)(1), входной импеданс 50 Ом | |||
| Выход РЧ-сигнала | SMA (F)(2), входной импеданс 50 Ом | |||
| Вход внешних опорных тактовых сигналов | MCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом | |||
| Вход внешнего запуска | MMCX (F)(1), 3,3 В КМОП, высокоомный | |||
| Выход внешнего запуска | MMCX (F)(2), 3,3 В КМОП | |||
| Антенна ГНСС | MMCX (F)(3) | |||
| Антенна 4G | MMCX (F)(4) | |||
| USB 2,0 общего назначения | Тип-С (2) | |||
| Потребляемая мощность | Пиковая 14 Вт, типовая 12 Вт | |||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | |||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| Температура хранения | –20 — +70 °С (стандартно) | |||
| –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| Масса и габариты | Габариты 167 x 117 x 28 мм, масса 635 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма) | |||
| Код | Опция | Пояснение | ||
| ТГ | Встроенный генератор сигналов (аппаратная опция) | Генератор сигналов 100 кГц — 6,3 ГГц | ||
| Т1 | Расширенный температурный класс (аппаратная опция) | Расширение рабочей температуры до -20 — +70 °C | ||
| Т2 | Широкий температурный диапазон (аппаратная опция) | Расширение рабочей температуры до -40 — +85 °C | ||
