Микроэлектроника – контрольно-измерительные приборы и РЧ-компоненты: RSA500A

Компактный анализатор спектра реального времени с диапазоном частот от 9 кГц до 18 ГГц

Для увеличения картинки наведите мышкой

Артикул:

Избранное

Наличие: По запросу

По запросу

Анализаторы спектра RSA500A Подробнее

Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.

В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее

Обзор Характеристики Модели и опции Библиотека Отзывы (0)

Обзор

Свернуть Развернуть

Основные возможности и технические характеристики

Анализаторы спектра реального времени серии RSA500

Эффективный поиск интересующих сигналов и принятие мер, необходимых для решения проблем, может обеспечить лучший в отрасли портативный USB-анализатор спектра реального времени, изготовленный в защищённом корпусе и имеющий набор функций для выполнения самых распространённых задач в полевых условиях.

Основные преимущества:

Выполнение точных измерений в реальном времени при помощи изготовленного в защищённом корпусе портативного анализатора спектра RSA500 с функциями расширенного анализа спектра.

Быстрый захват интересующих сигналов (от ОНЧ до Ku) прибором с полосой пропускания от 9 кГц до 18,0 ГГц и полосой захвата 40 МГц.

	Производительность без компромиссов. Анализатор RSA500 имеет производительность, соответствующую представленным на рынке обычным анализаторам спектра среднего уровня. Но благодаря свипированию частоты в реальном времени и повышению в 4 раза скорости сканирования, которые отличают этот прибор от других анализаторов спектра, он уверенно обнаруживает важные сигналы и существенно сокращает сроки выполнения заданий. С этим прибором даже для самых сложных задач не нужны никакие компромиссы.
Мощная и интуитивная. Предоставляем возможность проникнуть в самую суть измерений. Приборы серии RSA500 работают под управлением того же ПО SignalVu® , которое используется во всей линейке анализаторов спектра реального времени компании Tektronix. При этом они обеспечивают неограниченный доступ к расширенным возможностям измерений и анализа, результаты которых можно сохранить, отобразить в требуемой форме или передать коллегам. Дополнительно предлагаются 26 программных пакетов, охватывающих общий анализ модуляции, анализ импульсных сигналов, сигналов Bluetooth 5 и коммерческих беспроводных систем.
	Сокращение времени работы на объекте Благодаря встроенным следящему генератору для проверки радиокомпонентов и приёмнику GPS для определения и нанесения на карту расположения источника сигналов, прибор серии RSA500 значительно упрощает тестирование в полевых условиях. Оптимизированные под приложения программные опции для анализа векторных сигналов, измерений импульсных сигналов, предварительного тестирования на соответствие требованиям по ЭМП/ЭМС , обнаружения опасности радиационного поражения (RADHAZ) и других задач помогают упростить анализ сигналов.
Дополнительную информацию см. в разделе «Фирменная технология DPX®». Мощная архитектура реального времени приборов серии RSA позволяет исследовать самые сложные, с трудом обнаруживаемые проблемы. Усовершенствованная технология DPX® позволяет увидеть РЧ-характеристики, практически незаметные на обычном анализаторе спектра.
	Случается всякое! Лучше обеспечить защиту. Компания предлагает план, покрывающий случайные повреждения, который является единственным в отрасли. Он действительно покрывает повреждения экрана, повреждения из-за проливов, разрушение монтажных элементов и повреждения в результате электростатического разряда или электрических перенапряжений. Снизить незапланированные расходы на ремонт или замену поможет комплексный план защиты. Чтобы узнать больше, посмотрите видео или нажмите на ссылку ниже.

Области применения

	Обнаружение РЧ-сигналов Сотрудникам военных и государственных организаций становится всё сложнее распознавать важные сигналы в перегруженном спектре. С ростом плотности спектра всё труднее понять, что происходит в среде в определённый момент времени. Используя анализатор серии RSA500 для мониторинга РЧ-сигналов, можно в полевых условиях получать полную информацию о среде в реальном времени, чтобы быстро распознавать и отслеживать нарушения спектра, например: несанкционированную передачу сигналов, угрозы с низкой вероятностью перехвата, опасные состояния источников энергии и излучений.
Радар Совершенствование радиолокационных технологий привело к переходу к мобильной технике практически во всех сегментах, начиная от систем обороны до автономных транспортных средств. Поскольку это оборудование работает в широкой области спектра, возникает необходимость в решениях по анализу спектра, обеспечивающих быстрое и точное обнаружение источников помех и шумов. Уникальную производительность при анализе радиолокационных сигналов в диапазоне частот от УВЧ до Ku демонстрируют анализаторы Tektronix серии RSA500. Компактный прибор серии RSA500 идеально подходит для работ на полигоне, в полевых, а также лабораторных условиях.
	Электронное оборудование военного назначения Выполнять операции в современных районах боевых действий становится всё сложнее из-за постоянного совершенствования средств радиоэлектронной борьбы (РЭБ). Из-за стремительного расширения сегмента высококачественной электроники и развития коммерческих технологий противник получает беспрецедентные возможности. Анализаторы спектра реального времени компании Tektronix предоставляют полную информацию о сигналах, находящихся в спектре электромагнитного излучения, в режиме реального времени, обеспечивая ведение радиоэлектронной разведки (SIGINT) и обнаружение потенциальных угроз до их проявления.
Мониторинг спектра и обнаружение помех Технологии мобильной связи создают сложную, переполненную сигналами среду с катастрофической нагрузкой на спектр. Анализаторы спектра реального времени Tektronix позволяют быстро обнаружить и проанализировать источники помех для определения местоположения и идентификации мешающих передатчиков. Выполняя анализ спектра реального времени при помощи прибора RSA500, можно быть уверенным в целостности сигналов и их соответствии стандартам.
	Предварительное тестирование электромагнитных помех/совместимости Используя анализаторы спектра реального времени в лаборатории для предварительного тестирования на соответствие стандартам, можно сократить затраты материалов, труда и драгоценного времени. Анализ можно выполнять при помощи функции обнаружения пиковых значений, которую поддерживает бесплатная версия ПО SignalVu-PC . Ещё более точные результаты получаются при использовании дополнительной опции EMCVu , активирующей функции определения квазипиковых и средних значений.

Свернуть Развернуть

Основные возможности и технические характеристики

Анализаторы спектра реального времени серии RSA500

Основные преимущества:

	Производительность без компромиссов. Анализатор RSA500 имеет производительность, соответствующую представленным на рынке обычным анализаторам спектра среднего уровня. Но благодаря свипированию частоты в реальном времени и повышению в 4 раза скорости сканирования, которые отличают этот прибор от других анализаторов спектра, он уверенно обнаруживает важные сигналы и существенно сокращает сроки выполнения заданий. С этим прибором даже для самых сложных задач не нужны никакие компромиссы.
Мощная и интуитивная. Предоставляем возможность проникнуть в самую суть измерений. Приборы серии RSA500 работают под управлением того же ПО SignalVu® , которое используется во всей линейке анализаторов спектра реального времени компании Tektronix. При этом они обеспечивают неограниченный доступ к расширенным возможностям измерений и анализа, результаты которых можно сохранить, отобразить в требуемой форме или передать коллегам. Дополнительно предлагаются 26 программных пакетов, охватывающих общий анализ модуляции, анализ импульсных сигналов, сигналов Bluetooth 5 и коммерческих беспроводных систем.
	Сокращение времени работы на объекте Благодаря встроенным следящему генератору для проверки радиокомпонентов и приёмнику GPS для определения и нанесения на карту расположения источника сигналов, прибор серии RSA500 значительно упрощает тестирование в полевых условиях. Оптимизированные под приложения программные опции для анализа векторных сигналов, измерений импульсных сигналов, предварительного тестирования на соответствие требованиям по ЭМП/ЭМС , обнаружения опасности радиационного поражения (RADHAZ) и других задач помогают упростить анализ сигналов.
Дополнительную информацию см. в разделе «Фирменная технология DPX®». Мощная архитектура реального времени приборов серии RSA позволяет исследовать самые сложные, с трудом обнаруживаемые проблемы. Усовершенствованная технология DPX® позволяет увидеть РЧ-характеристики, практически незаметные на обычном анализаторе спектра.
	Случается всякое! Лучше обеспечить защиту. Компания предлагает план, покрывающий случайные повреждения, который является единственным в отрасли. Он действительно покрывает повреждения экрана, повреждения из-за проливов, разрушение монтажных элементов и повреждения в результате электростатического разряда или электрических перенапряжений. Снизить незапланированные расходы на ремонт или замену поможет комплексный план защиты. Чтобы узнать больше, посмотрите видео или нажмите на ссылку ниже.

Области применения

	Обнаружение РЧ-сигналов Сотрудникам военных и государственных организаций становится всё сложнее распознавать важные сигналы в перегруженном спектре. С ростом плотности спектра всё труднее понять, что происходит в среде в определённый момент времени. Используя анализатор серии RSA500 для мониторинга РЧ-сигналов, можно в полевых условиях получать полную информацию о среде в реальном времени, чтобы быстро распознавать и отслеживать нарушения спектра, например: несанкционированную передачу сигналов, угрозы с низкой вероятностью перехвата, опасные состояния источников энергии и излучений.
Радар Совершенствование радиолокационных технологий привело к переходу к мобильной технике практически во всех сегментах, начиная от систем обороны до автономных транспортных средств. Поскольку это оборудование работает в широкой области спектра, возникает необходимость в решениях по анализу спектра, обеспечивающих быстрое и точное обнаружение источников помех и шумов. Уникальную производительность при анализе радиолокационных сигналов в диапазоне частот от УВЧ до Ku демонстрируют анализаторы Tektronix серии RSA500. Компактный прибор серии RSA500 идеально подходит для работ на полигоне, в полевых, а также лабораторных условиях.
	Электронное оборудование военного назначения Выполнять операции в современных районах боевых действий становится всё сложнее из-за постоянного совершенствования средств радиоэлектронной борьбы (РЭБ). Из-за стремительного расширения сегмента высококачественной электроники и развития коммерческих технологий противник получает беспрецедентные возможности. Анализаторы спектра реального времени компании Tektronix предоставляют полную информацию о сигналах, находящихся в спектре электромагнитного излучения, в режиме реального времени, обеспечивая ведение радиоэлектронной разведки (SIGINT) и обнаружение потенциальных угроз до их проявления.
Мониторинг спектра и обнаружение помех Технологии мобильной связи создают сложную, переполненную сигналами среду с катастрофической нагрузкой на спектр. Анализаторы спектра реального времени Tektronix позволяют быстро обнаружить и проанализировать источники помех для определения местоположения и идентификации мешающих передатчиков. Выполняя анализ спектра реального времени при помощи прибора RSA500, можно быть уверенным в целостности сигналов и их соответствии стандартам.
	Предварительное тестирование электромагнитных помех/совместимости Используя анализаторы спектра реального времени в лаборатории для предварительного тестирования на соответствие стандартам, можно сократить затраты материалов, труда и драгоценного времени. Анализ можно выполнять при помощи функции обнаружения пиковых значений, которую поддерживает бесплатная версия ПО SignalVu-PC . Ещё более точные результаты получаются при использовании дополнительной опции EMCVu , активирующей функции определения квазипиковых и средних значений.

Свернуть Развернуть

Комплектация

Кабель USB 3.0 (2 м)

Соединение типа A-A, с фиксацией винтом

Наплечный ремень

Сумка для переноски (с отсеками для прибора, планшетного ПК, принадлежностей)

Краткое руководство пользователя (отпечатанное)

Крышки соединителей

Литий-ионная перезаряжаемая аккумуляторная батарея WFM200BA

Адаптер переменного тока

Шнур питания (см. варианты исполнения шнуров питания)

USB-накопитель с файлами программного обеспечения SignalVu-PC

API и документации.

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
68122-17	Анализаторы спектра в реальном масштабе времени	RSA500A и RSA600A	RSA500A и RSA600A	20.07.2022

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
68122-17	Анализаторы спектра в реальном масштабе времени	RSA500A и RSA600A	RSA500A и RSA600A	20.07.2022

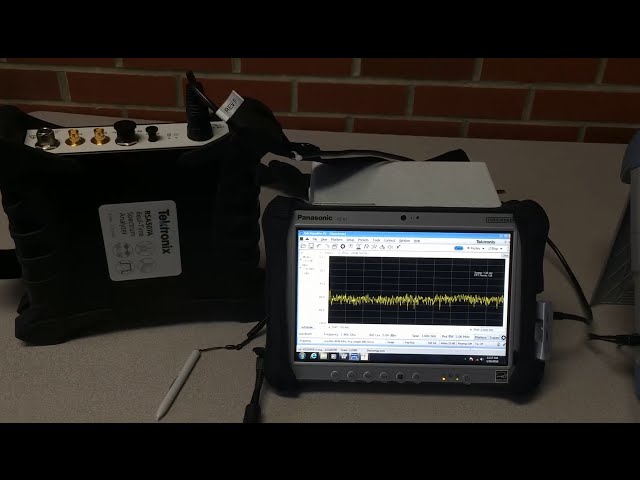

RSA500 All-in-one Field Tool for Spectrum Analysis

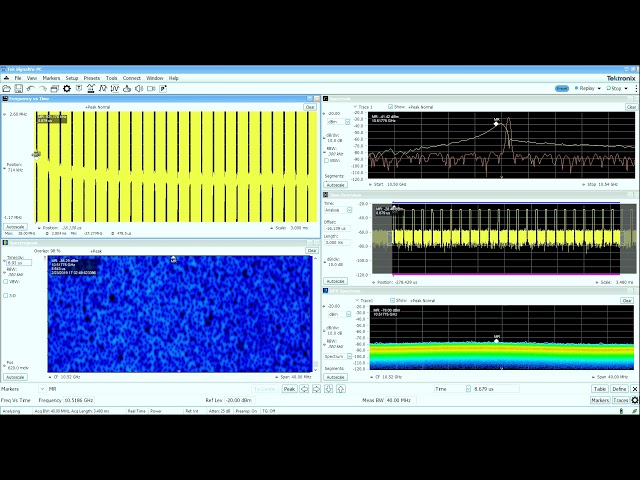

Characterizing Radar using Tektronix Real-Time Spectrum Analyzer
Pioneers in spectrum analysis
Total Product Protection

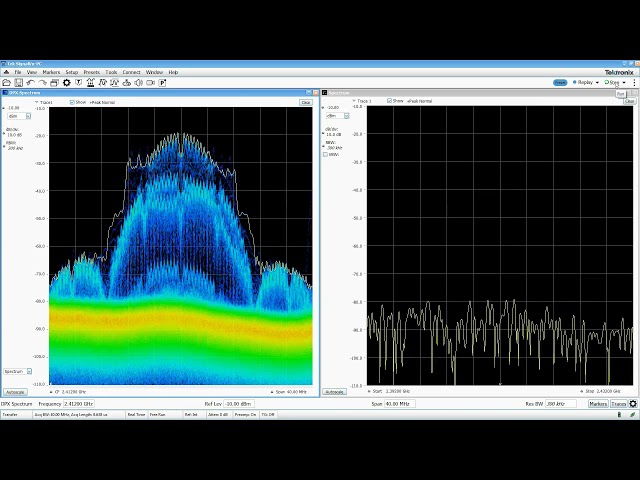

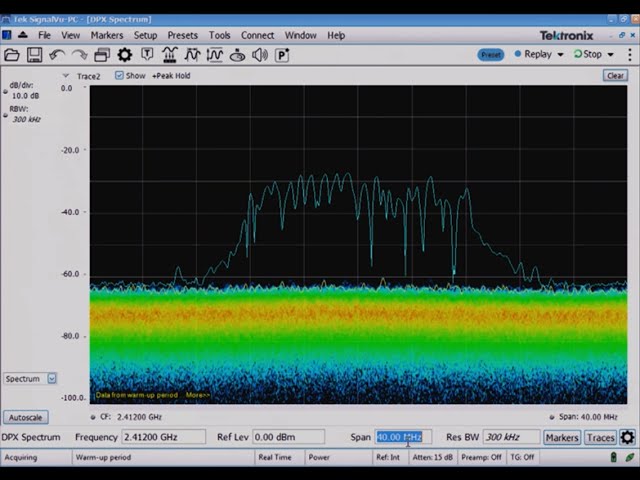

SignalVu-PC Primer: Real-Time Spectrum Analysis

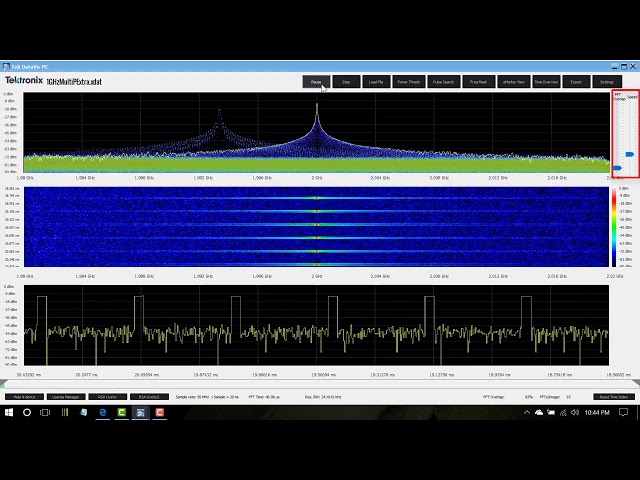

DataVu-PC: Your Record and Playback Solution
Full EMI Compliance Chamber vs Tektronix Spectrum Analyzer
Rohde & Schwarz FSH vs Tektronix RSA507A: Sweep Speeds Comparison
Testing for First Power On for Bluetooth Devices
EMI Pre-Compliance Testing for WLAN Devices
EMI Testing for ZigBee Devices

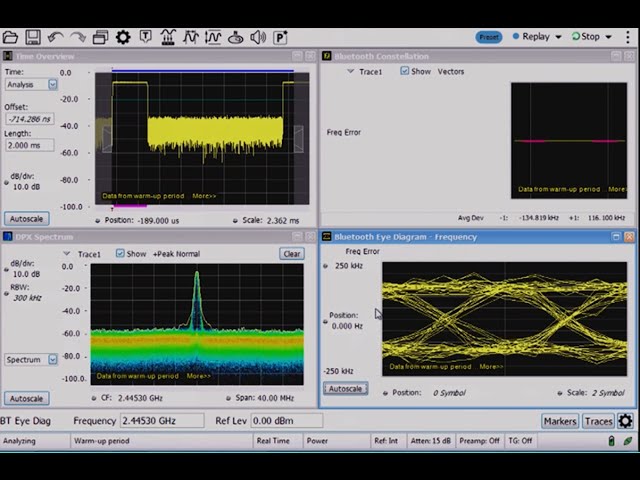

Making Basic Bluetooth Modulation Measurements
EMI Testing for ZigBee Devices

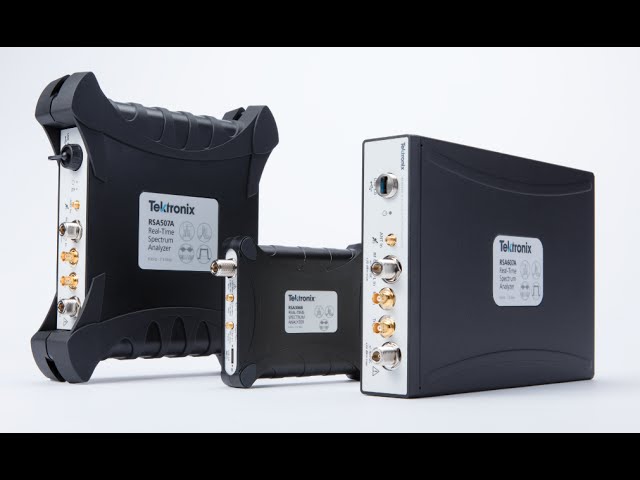

NEW! Full Featured Spectrum Analyzers - Big Performance. Small Cost.
Parametric Measurements for Wireless LAN Devices
Parametric Test for ZigBee Devices
Testing for First Power On for Wireless LAN Devices
Testing for First Power On for Zigbee Devices
The RSA500 Full Featured Spectrum Analyzer

Характеристики

	Tektronix RSA500	Keysight N99xxA	R&S FSH/FPH	Anritsu Spectrum Master	Tektronix RSA306B
Максимальные диапазоны частот	от 9 кГц до 18 ГГц	N9915A: от 100 кГц до 9 ГГц (другие модели – до 50 ГГц)	FSH: от 9 кГц до 20 ГГц FPH: от 5 кГц до 5 ГГц	От 9 кГц до 43 ГГц	От 9 кГц до 6,2 ГГц
Полоса захвата	40 МГц	10 МГц	20 МГц	15 МГц	40 МГц
Динамический диапазон (от среднего уровня собственных шумов DANL до макс. входного знач.)	От –161 до +33 дБм	От –153 до +27 дБм	От –163 до +30 дБм	От –164 до +33 дБм	От –160 до +23 дБм
Фазовый шум (центральная частота 1 ГГц, смещение 10 кГц)	–94 дБн/Гц	–106 дБн/Гц	–105 дБн/Гц при сдвиге несущей, равном 30 кГц	–108 дБн/Гц	–84 дБн/Гц
Работа в реальном времени	Да	Да	Нет	Нет	Да
Времена развертки для поиска сигналов с низким уровнем (–120 дБм)	9 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)	11,4 мин (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)	FSH: 36 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)	3 мин (разрешение полосы пропускания 1 кГц, свипирование в диапазоне 6 ГГц, режим Fast [быстрый]) >1 часа (разрешение полосы пропускания 1 кГц, свипирование в диапазоне 7,5 ГГц, режим Performance)	9 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)
Испытание кабеля/антенны: измерения КСВН, динамического следящего фильтра, потерь на отражение	Да, до 18 ГГц	Да	Да	Да, до 20 ГГц	Нет
Возможности анализа широкополосного векторного сигнала	Да – 40 МГц	Нет	FSH: нет – 10 МГц FPH: нет	Нет	Да – 40 МГц
Регистрация и воспроизведение сигнала	Спектр, спектрограмма и сигналы IQ для полного анализа	Только спектр и спектрограмма	Только спектр и спектрограмма	Только спектр и спектрограмма	Спектр, спектрограмма и сигналы IQ для полного анализа
Ударопрочный	MIL-PRF-28800F, класс 2	MIL-PRF-28800F, класс 2	MIL-PRF-28800F, класс 2	MIL-PRF-28800F, класс 2	MIL-PRF-28800F, класс 2
Время работы от батареи	5 часов — прибор; До 8 часов — Toughpad	3,5 часа	FSH: 4 часа FPH: 8 часов	3 часа	USB 3.0
Масса	1,1 кг; 2,4 фунта — Toughpad 3,2 кг; 7 фунтов — прибор	N9952A: 3,2 кг; 7,1 фунта N9918A: 3,0 кг; 6,6 фунта	FFSH: 3 кг; 6,6 фунта FPH: 2,5 кг; 5,5 фунта	3,7 кг; 8,5 фунта	1,1 кг; 2,4 фунта — Toughpad 0,73 кг; 1,3 фунта — прибор
Габариты	2,65" x 11,78" x 10,68"	292 x 188 x 72 мм (11,5 x 7,4 x 2,8 дюйма)	7,6 × 11,8 × 2,7 дюйма (5,7 дюйма)	315 x 211 x 77 мм, (12,4 x 8,3 x 3,0 дюйма)	1,2" x 7,5" x 5"

Технические характеристики

Приведенные характеристики являются типовыми, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.

Диапазон частот

RSA503A

От 9 кГц до 3 ГГц

RSA507A

От 9 кГц до 7,5 ГГц

RSA513A

От 9 кГц до 13,3 ГГц

RSA518A

От 9 кГц до 18 ГГц

Погрешность считывания маркера частоты

±(RE × MF + 0,001 × (полоса обзора)), Гц
RE: Погрешность опорной частоты
MF: Частота маркера, Гц

Погрешность опорной частоты

Начальная погрешность при калибровке (после 30-минутного прогрева)

±1 x 10^-6

Старение в течение первого года эксплуатации (тип.)

±1 x 10^-6 (в год)

Суммарная погрешность (начальная погрешность + температурный дрейф + старение), (тип.)

3 x 10^-6 (в год)

Температурный дрейф

±0,9 x 10^-6 (от -10 до +60 °C)

Вход внешнего опорного сигнала

Разъем BNC, 50 Ом (ном.)

Частота внешнего опорного сигнала

От 1 МГц до 20 МГц с шагом 1 МГц, плюс: 1,2288 МГц, 2,048 МГц, 2,4576 МГц, 4,8 МГц, 4,9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц.

Уровень паразитных составляющих на входе не должен превышать –80 дБн при отстройке от несущей 100 кГц для предотвращения появления помех на экране.

От 1 МГц до 20 МГц с шагом 1 МГц, плюс: 1,2288 МГц, 2,048 МГц, 2,4576 МГц, 4,8 МГц, 4,9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц.

Нестабильность внешнего опорного сигнала

±5 x·10^-6

Уровень внешнего опорного сигнала

от -10 до +10 дБм

GNSS

Погрешность при взаимодействии с ГНСС¹

±0,025 ppm²

Тренированная с GNSS точность при отсоединенной антенне GNSS³, ⁴

±0,025 ppm⁵

±0,08 ppm⁶

¹Проверена с использованием системы GPS.

²Для получения стабильности ±0,025 ppm устройство должно пробыть во включенном состоянии в течение 2...5 дней после первоначальной распаковки.

³Проверена с использованием системы GPS.

⁴Для непрерывной работы в течение 24 часов в интервале допустимых температур (см. сноски 5 и 6) после тренировки с GNSS. См. значение накопленной ошибки в технических характеристиках для работы в режиме после тренировки с помощью GNSS спустя более 24 часов после последней тренировки.

⁵При окружающей температуре ниже 3 °C изменяется после тренировки.

⁶При окружающей температуре ниже 10 °C изменяется после тренировки.

Вход РЧ

Входное сопротивление

50 Ом

КСВ на РЧ входе (ослабл. 20 дБ), (тип.)

< 1,2 (от 10 МГц до 3 ГГц)
< 1,5 (от 3 ГГц до 7,5 ГГц)

КСВ на РЧ входе, предусилитель вкл., (тип.) RSA503A и RSA507A, (тип.)

< 1,5 (от 10 МГц до 6 ГГц, ослабл. 10 дБ, предусилитель вкл.)
< 1,7 (от 6 ГГц до 7,5 ГГц, ослабл. 10 дБ, предусилитель вкл.)

Максимальный уровень сигнала на РЧ входе

Максимальное постоянное напряжение

±40 В (РЧ вход)

Максимальная безопасная входная мощность

+33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ)
+13 дБм (РЧ вход, от 9 кГц до 10 МГц)
+20 дБм (РЧ вход, ослабл. < 20 дБ)

Максимальная безопасная входная мощность (предусилитель вкл.)

+33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥ 20 дБ)
+13 дБм (РЧ вход, от 9 кГц до 10 МГц)
+20 дБм (РЧ вход, ослабл. < 20 дБ)

Максимальная измеряемая входная мощность

+30 дБм (РЧ вход, от 10 МГц до Fmax, авт. ослабление)
+20 дБм (РЧ вход, <10 МГц, авт. ослабление)

Входной РЧ аттенюатор

от 0 до 51 дБ, шаг 1 дБ

Амплитуда и неравномерность АЧХ на РЧ

Амплитуда и неравномерность РЧ-сигнала

Диапазон настройки опорного уровня

От –170 до +40 дБм, ступенями по 0,1 дБ (стандартный вход РЧ-сигнала)

Частотная характеристика при температуре от 18 ℃ до 28 ℃ (при настройке аттенюатора РЧ-сигнала 10 дБ)

Точность измерения амплитуды на всех центральных частотах
	От 18 ⁰C до 28 ⁰C	От 18 ⁰C до 28 ⁰C, типичная (достоверность 95%)	От –10 ⁰C до 55 ⁰C, типичная
От 9 кГц до 3,0 ГГц	± 0,8 дБ	± 0,2 дБ	± 1,0 дБ
От 3 до 7,5 ГГц	± 1,5 дБ	± 0,6 дБ	± 2,0 дБ

Точность измерения амплитуды на всех центральных частотах — предусилитель ВКЛ. (от 18 ℃ до 28 ℃, ослабление РЧ-сигнала 10 дБ)

Диапазон центральных частот	От 18 ⁰C до 28 ⁰C	От 18 ⁰C до 28 ⁰C, типичная (достоверность 95%)	От 18 ⁰C до 28 ⁰C, типичная
От 100 кГц до 3,0 ГГц	± 1,0 дБ	± 0,5 дБ	± 1,0 дБ
От 3 до 7,5 ГГц	± 1,75 дБ	± 0,75 дБ	± 3,0 дБ

Усиление предусилителя

27 дБ на частоте 2 ГГц
21 дБ на частоте 6 ГГц (RSA507A)

Характеристики канала (отклонение амплитуды и фазы), (тип.)

Характеристики получены с использованием взвешивающего фильтра с плоской вершиной для минимизации погрешности амплитуды немодулированного сигнала и с РЧ аттенюатором с ослаблением 10 дБ.

Параметр		Описание
Центральная частота	Полоса обзора	Неравномерность АЧХ (тип.)	Неравномерность АЧХ, ср. кв. (тип.)	Фазовые искажения, ср. кв. (тип.)
от 9 кГц до 40 МГц	≤40 МГц ¹	±1,0 дБ	0,60 дБ
от 40 МГц до 4 ГГц	≤20 МГц	±0,10 дБ	0,08 дБ	0.3°
от 4 ГГц до 7,5 ГГц	≤20 МГц	±0,35 дБ	0,20 дБ	0.7°
от 40 МГц до 4 ГГц	≤40 МГц	±0,15 дБ	0,08 дБ	0.6°
от 4 ГГц до 7,5 ГГц	≤40 МГц	±0,40 дБ	0,20 дБ	1.0°

¹Полоса обзора не должна выходить за нижнюю граничную частоту прибора

Запуск

Вход запуска/синхронизации (тип.)

Диапазон уровней: ТТЛ, от 0 до 5,0 В
Уровень запуска (триггер Шмитта):
Пороговое напряжение положительного перепада: от 1,6 до 2,1 В
Пороговое напряжение отрицательного перепада: от 1,0 до 1,35 В
Импеданс: 10 кОм с шунтированием на 0 В диодом Шотки, +3,4 В

Погрешность момента внешнего запуска

в полосе захвата от 20 МГц до 40 МГц: ±250 нс
Погрешность увеличивается при сужении полосы захвата.

Запуск по уровню мощности

Запуск по уровню мощности (тип.)

Диапазон: от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ.
Тип: Положительный или отрицательный перепад
Время готовности запуска: ≤ 100 мкс

Погрешность точки запуска по времени

в полосе захвата от 20 МГц до 40 МГц: ±250 нс
Погрешность увеличивается при сужении полосы захвата.

Погрешность запуска по уровню мощности

±1,5 дБ для немодулированного сигнала на центральной частоте для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ.
Этот параметр добавляется к общей погрешности амплитуды в режиме анализатора спектра.

Шумы и искажения

Прим.: Шумы и искажения измеряются при выключенном предусилителе, если не указано иное.

Точка пересечения по интермодуляционным составляющим 3-го порядка

+12 дБм на частоте 2,13 ГГц

Перехват составляющих ИМ 3-го порядка (TOI)

Предусилитель выключен, типичный

+10 дБм (от 9 кГц до 25 МГц)
+15 дБм (от 25 МГц до 3 ГГц)
+15 дБм (от 3 до 4 ГГц, RSA507A)
+10 дБм (от 4 до 7,5 ГГц, RSA507A)

Предусилитель включен, типичный

–20 дБм (от 9 кГц до 25 МГц)
–15 дБм (от 25 МГц до 3 ГГц)
–15 дБм (от 3 до 4 ГГц, RSA507A)
–20 дБм (от 4 до 7,5 ГГц, RSA507A)

Интермодуляционные искажения 3-го порядка

-74 дБн на частоте 2,13 ГГц
Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.

Интермодуляционные искажения 3-го порядка

Предусилитель выкл. (тип.)

< -70 дБн (от 10 кГц до 25 МГц)
< -80 дБн (от 25 МГц до 3 ГГц)
< -80 дБн (от 3 ГГц до 4 ГГц)
< -70 дБн (от 4 ГГц до 6 ГГц, RSA507A)
< -70 дБн (от 6 ГГц до 7,5 ГГц, RSA507A)
Уровень каждого сигнала на РЧ входе -25 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -20 дБм, ослабление 0 дБ.

Предусилитель вкл. (тип.)

< -70 дБн (от 9 кГц до 25 МГц)
< -80 дБн (от 25 МГц до 3 ГГц)
< -80 дБн (от 3 ГГц до 4 ГГц)
< -70 дБн (от 4 ГГц до 6 ГГц, RSA507A)
< -70 дБн (от 6 ГГц до 7,5 ГГц, RSA507A)
Уровень каждого сигнала на РЧ входе -55 дБм. Разнесение тональных сигналов 2 МГц. Опорный уровень -50 дБм, ослабление 0 дБ.

Гармонические искажения 2-го порядка (тип.)

Гармонические искажения 2-го порядка

< -75 дБн (от 40 МГц до 1,5 ГГц)
< -75 дБн (от 1,5 ГГц до 3,75 ГГц, RSA507A)

Гармонические искажения 2-го порядка, предусилитель вкл.

< -60 дБн, от 40 МГц до 13.5 ГГц, частота входного сигнала

Точка пересечения по гармоническим искажениям 2-го порядка (тип.)

+35 дБм, от 40 МГц до 1,5 ГГц, частота входного сигнала
+35 дБм, от 1,5 ГГц до 3,75 ГГц, частота входного сигнала

Точка пересечения по гармоническим искажениям 2-го порядка (тип.), предусилитель вкл.

+15 дБм, от 40 МГц до 3,75 ГГц, частота входного сигнала

Отображаемый усредненный уровень шумов (DANL)

(приведенный к полосе разрешения 1 Гц, с логарифмическим усредняющим детектором)

Диапазон частот	Предусилитель включен	Предусилитель включен, тип.	Предусилитель выключен, тип.
От 500 кГц до 1 МГц	–138 дБм/Гц	–145 дБм/Гц	–130 дБм/Гц
От 1 до 25 МГц	–153 дБм/Гц	–158 дБм/Гц	–130 дБм/Гц
От 25 МГц до 1 ГГц	–161 дБм/Гц	–164 дБм/Гц	–141 дБм/Гц
От 1 до 2 ГГц	–159 дБм/Гц	–162 дБм/Гц	–141 дБм/Гц
От 2 до 3 ГГц	–156 дБм/Гц	–159 дБм/Гц	–138 дБм/Гц
От 3 до 4,2 ГГц, RSA507A	–153 дБм/Гц	–156 дБм/Гц	–138 дБм/Гц
От 4,2 до 6 ГГц, RSA507A	–159 дБм/Гц	–162 дБм/Гц	–147 дБм/Гц
От 6 до 7,5 ГГц, RSA507A	–155 дБм/Гц	–158 дБм/Гц	–145 дБм/Гц

Фазовый шум

Отстройка	Центральная частота 1 ГГц	Центральная частота 1 ГГц (тип.)	Центральная частота 2 ГГц (тип.)	Центральная частота 6 ГГц (RSA507A) (тип.)	10 МГц (тип.)
10 кГц	-94 дБн/Гц	-97 дБн/Гц	-96 дБн/Гц	-94 дБн/Гц	-120 дБн/Гц
100 кГц	-94 дБн/Гц	-98 дБн/Гц	-97 дБн/Гц	-96 дБн/Гц	-124 дБн/Гц
1 МГц	-116 дБн/Гц	-121 дБн/Гц	-120 дБн/Гц	-120 дБн/Гц	-124 дБн/Гц

Паразитные составляющие

Остаточный паразитный отклик (уровень = -30 дБм, разрешение по полосе пропускания = 1 кГц)

менее -75 дБм (от 500 кГц до 60 МГц), типовое значение
менее -85 дБм (>60 кГц до 80 МГц), типовое значение
менее -100 дБм (от 80 МГц до 7,5 ГГц), типовое значение

Паразитные составляющие с сигналом (подавление зеркальных составляющих)

< -65 дБн (от 10 кГц до 3 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц)
< -65 дБн (от 3 до 7,5 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц)

Паразитные составляющие с сигналом на центральной частоте

Отстройка ≥ 1 МГц

Частота	Полоса обзора ≤ 40 МГц, диапазоны свипирования >40 МГц
		Tип. значение
от 1 МГц до 100 МГц		-75 дБн
от 100 МГц до 3 ГГц	-72 дБн	-75 дБн
от 3 до 7,5 ГГц (RSA507A)	-72 дБн	-75 дБн

Паразитные составляющие с сигналом на центральной частоте

(отстройка от 100 кГц до 1 МГц, полоса обзора = 2 МГц):

Частота P-TYP(PRI)	Типовая
1 — 100 МГц	-76 дБ относительно несущей
100 MHz — 3 ГГц	-76 дБ относительно несущей
3 ГГц — 7,5 ГГц (RSA507A)	-74 дБ относительно несущей ¹

¹Боковые полосы блоков питания 620...660 кГц: -67 дБ относительно несущей, типовое значение

Паразитные составляющие с сигналом не на центральной частоте (тип.)

Частота	Полоса обзора ≤ 40 МГц, диапазоны свипирования >40 МГц
от 1 МГц до 25 МГц (НЧ диапазон)	-73 дБн
от 25 МГц до 3 ГГц	-73 дБн
от 3 ГГц до 7,5 ГГц (RSA507A)	-73 дБн

Паразитные составляющие сигнала в побочном канале на частоте, равной половине ПЧ¹

RSA503A, RSA507A

менее 75 дБ относительно несущей, (несущая частота: от 30 МГц до 3 ГГц, уровень = -30 дБм, ослабление = 10 дБ, разрешение по полосе пропускания = 10 Гц, полоса обзора = 10 кГц)
Частота сигнала = 2 310 МГц, уровень входного РЧ сигнала = -30 дБм

RSA507A

менее 77 дБ относительно несущей, (несущая частота: от 3 МГц до 7,5 ГГц, уровень = -30 дБм, ослабление = 10 дБ, разрешение по полосе пропускания = 10 Гц, полоса обзора = 10 кГц)
уровень входного РЧ сигнала = -30 дБм

¹Это входной сигнал на частоте, равной половине ПЧ.

Проникновение сигнала гетеродина на входной разъём (тип.)

< -70 дБм, предусилитель выкл.

< -90 дБм, предусилитель вкл.

Ослабление 10 дБ.

Система захвата

Ширина полосы пропускания тракта ПЧ

40 МГц.

АЦП

112 Мвыб./с, 14 битов

Данные ПЧ, захваченные в режиме реального времени

112 Мбит/с, 16-битовые целочисленные выборки.

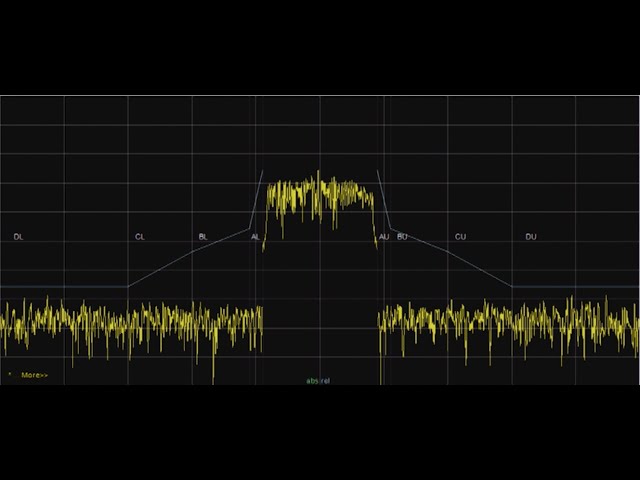

ACLR

Формат

GPS/GLONASS/BeiDou

Питание антенного модуля GPS

3 В, 100 мА (макс.)

Время первого определения местоположения (макс.)

Диапазон времени синхронизации от 2 с (горячий старт) до 40 с (холодный старт).
Уровень входного сигнала -130 дБм.

Точность определения горизонтальных координат

GPS: 2,6 м
Glonass: 2,6 м
BeiDou: 10,2 м
GPS + Glonass: 2,6 м
GPS + Glonass: 2,6 м
Условия тестирования: 24 ч в статическом режиме, -130 дБм, аккумулятор полностью заряжен

Следящий генератор (опция 04)

Следящий генератор (дополнение 04)

Диапазон частот

От 9 кГц до 3 ГГц (RSA503)
От 9 кГц до 7,5 ГГц (RSA507)
От 9 кГц до 13.6 ГГц (RSA513)
От 9 кГц до 18 ГГц (RSA518)

Скорость свипирования

6 700 МГц/с, 101 точка, разрешение по полосе пропускания 50 кГц (11 мс на точку)

Измерено с использованием ПК Panasonic Toughpad FZ-G1, процессор Intel® Core™ i5-5300U 2,3 ГГц, ОЗУ 8ГБ, твердотельный накопитель 256 ГБ, ОС Windows®7 Pro.

Разрешение по частоте

100 Гц

Выход следящего генератора

Соединитель типа N

КСВН

менее 1,8:1, от 10 МГц до 7,5ГГц, уровень выхода -20 дБм

Максимальная выходная мощность

-3 дБм

Интервал регулирования выходной мощности

40 дБ

Интервал регулирования выходной мощности

1 дБ

Шаг регулирования выходной мощности

±0,5 дБ

Погрешность уровня выходного сигнала

±1,5 дБ, от 10 МГц до 7,5 ГГц, урове

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

RSA503A	Компактный анализатор спектра с диапазоном частот от 9 кГц до 3 ГГц	По запросу	- шт +
RSA507A	Компактный анализатор спектра с диапазоном частот от 9 кГц до 7,5 ГГц	По запросу	- шт +
RSA513A	Компактный анализатор спектра с диапазоном частот от 9 кГц до 13,6 ГГц	По запросу	- шт +
RSA518A	Компактный анализатор спектра с диапазоном частот от 9 кГц до 18 ГГц	По запросу	- шт +

Опции

Опция L0	Руководство на английском языке	По запросу	- шт +
Опция L10	Руководство на русском языке	По запросу	- шт +
RSA503A 04	Следящий генератор, диапазон 10 МГц – 3,0 ГГц	По запросу	- шт +
RSA507A 04	Следящий генератор, диапазон от 10 МГц до 7,5 ГГц	По запросу	- шт +
RSA500TRANSIT	Жесткий футляр для транспортировки анализатора спектра реального масштаба времени серии RSA500 с отсеком для планшетного ПК и принадлежностей	По запросу	- шт +
Опция A1	Вилка питания для сетей Европы (220 В, 50 Гц)	По запросу	- шт +
Опция A99	Шнур электропитания отсутствует	По запросу	- шт +

Адаптеры

103004500	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — BNC (розетка)	По запросу	- шт +
13041000	Коаксиальный адаптер, 50 Ом, соединители типа N (розетка) — N (розетка)	По запросу	- шт +
13041100	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа N (розетка)	По запросу	- шт +
13041200	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа N (вилка)	По запросу	- шт +
13040200	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа 7/16 (вилка)	По запросу	- шт +
13040400	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа 7/16 (розетка)	По запросу	- шт +
13040300	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа DIN 9.5 (вилка)	По запросу	- шт +
13040500	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа DIN 9.5 (розетка)	По запросу	- шт +
13040600	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа SMA (розетка)	По запросу	- шт +
13040700	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа SMA (вилка)	По запросу	- шт +
13040800	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа TNC (розетка)	По запросу	- шт +
13040900	Коаксиальный адаптер, 50 Ом, соединители типа N (вилка) — типа TNC (вилка)	По запросу	- шт +

Сервисные опции

Опция C3	Услуги по калибровке в течение 3 лет	По запросу	- шт +
Опция C5	Услуги по калибровке в течение 5 лет	По запросу	- шт +
Опция D1	Протокол с данными калибровки	По запросу	- шт +
Опция D3	Протокол с данными калибровки за 3 года (с опцией C3)	По запросу	- шт +
Опция D5	Протокол с данными калибровки за 5 лет (с опцией C5)	По запросу	- шт +
Опция R5	Ремонт в течение 5 лет (включая гарантийное обслуживание)	По запросу	- шт +

Аттенюаторы и переходники 50/75 Ом

13042200	Переходник с минимальными потерями, 50/75 Ом, соединители типа N (вилка) 50 Ом — BNC (розетка) 75 Ом	По запросу	- шт +
13041300	Переходник с минимальными потерями, 50/75 Ом, соединители типа N (вилка) 50 Ом — BNC (вилка) 75 Ом	По запросу	- шт +
13041500	Переходник с минимальными потерями, 50/75 Ом, соединители типа N (вилка) 50 Ом — типа F (вилка) 75 Ом	По запросу	- шт +
15078700	Переходник с минимальными потерями, 50/75 Ом, соединители типа N (вилка) 50 Ом — типа F (розетка) 75 Ом	По запросу	- шт +
15078800	Переходник с минимальными потерями, 50/75 Ом, соединители типа N (вилка) 50 Ом — типа N (розетка) 75 Ом	По запросу	- шт +
11022200	Аттенюатор с фиксированным ослаблением 10 дБ, 2 Вт, 0—8 ГГц, соединители типа N (розетка) — типа N (розетка)	По запросу	- шт +
11022300	Аттенюатор с фиксированным ослаблением 10 дБ, 2 Вт, 0—8 ГГц, соединители типа N (вилка) — N (розетка)	По запросу	- шт +
11022400	Аттенюатор с фиксированным ослаблением 10 дБ, 2 Вт, 0—8 ГГц, соединители типа N (вилка) — типа N (вилка)	По запросу	- шт +
11022800	Аттенюатор с фиксированным ослаблением 3 дБ, 2 Вт, 0—18 ГГц, соединители типа N (вилка) — типа N (розетка)	По запросу	- шт +
11022500	Аттенюатор с фиксированным ослаблением 40 дБ, 100 Вт, 0—3 ГГц, соединители типа N (вилка) — типа N (розетка)	По запросу	- шт +
11022600	Аттенюатор с фиксированным ослаблением 40 дБ, 50 Вт, 0—8,5 ГГц, соединители типа N (вилка) — типа N (розетка)	По запросу	- шт +

Антенны

119873300	Активная антенна GPS / GLONASS, магнитное крепление, кабель 5 м, 3 В, 8 мА, соединитель SMA, кабель RG-174	По запросу	- шт +
119-8734-00	Антенна активная GPS и Beidou, магнитное крепление, кабель 5 м, 3 В, 8 мА, соединитель SMA, кабель RG-174	По запросу	- шт +
DF-A0047	Направленная антенна, 20—8500 МГц с электронным компасом и предусилителем 19	По запросу	- шт +
DF-A0047-01	Расширитель диапазона частот направленной антенны DF-A0047, от 9 кГц до 20 МГц 19	По запросу	- шт +
DF-A0047-C1	Антенна DF-A0047 и расширитель диапазона частот DF-A0047-01 19	По запросу	- шт +
16210700	Транспортировочный ящик для DF-A0047 и DF-A0047-01 19	По запросу	- шт +
119659400	Директорная антенна Яги, 825—896 МГц с усилением в прямом направлении (по отношению к полуволновому вибратору): 10 дБ	По запросу	- шт +
119659500	Директорная антенна Яги, 895—960 МГц с усилением в прямом направлении (по отношению к полуволновому вибратору): 10 дБ	По запросу	- шт +
119659600	Директорная антенна Яги, 1850—1990 МГц с усилением в прямом направлении (по отношению к полуволновому вибратору): 9,3 дБ	По запросу	- шт +
119659700	Остронаправленная антенна, от 1850 до 1990 МГц	По запросу	- шт +
119697000	Антенна с магнитным креплением, от 824 до 2170 МГц (требуется адаптер 103-0449-00)	По запросу	- шт +

Фильтры, пробники, демонстрационная плата

119724600	Предфильтр общего назначения, от 824 до 2500 МГц, соединитель типа N (розетка)	По запросу	- шт +
119-7426	Предфильтр общего назначения, от 2400 до 6200 МГц, соединитель типа N (розетка)	По запросу	- шт +
119414600	Датчики электромагнитного поля EMCO в плоскостях E/H	По запросу	- шт +

Датчики электромагнитного поля в плоскостях E/H, вариант с низкой стоимостью

	RSA-DKIT	Демонстрационная плата RSA версии 3 с адаптером N—BNC, футляр, инструкции	По запросу	- шт +
	11022700	Инжектор питания в фидер, соединители типа N (вилка) РЧ, типа N (розетка) РЧ+питание, BNC (розетка) питание, 1 Вт, 0,5 А, от 2,5 МГц до 6 ГГц	По запросу	- шт +

Зарядные устройства, дополнительные батареи, кабели, ящики

WFMBA200	Сменная батарея для приборов серии RSA500A	По запросу	- шт +
WFMBC200	Внешнее зарядное устройство для зарядки двух батарей типа ВтFMBA200	По запросу	- шт +
CF-LNDDC120	Автомобильный адаптер Lind 120 Вт, вход 12-32 В для приборов серии RSA500A и планшетного ПК Panasonic Tough Pad (недоступен в Китае)	По запросу	- шт +
16210901	Дополнительная мягкая сумка для переноски с наплечным ремнем	По запросу	- шт +
174-6810-00	Дополнительный кабель USB 3.0 (2 м), соединение A-A, фиксация с помощью винта	По запросу	- шт +

Принадлежности для следящего генератора

CALOSLNM	Комплект «три в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, 0—6 ГГц, соединитель типа N (вилка), 50 Ом	По запросу	- шт +
CALOSLNF	Комплект «три в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, 0—6 ГГц, соединитель типа 7/16 DIN (вилка)	По запросу	- шт +
CALOSL716F	Комплект «три в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, 0—6 ГГц, соединитель типа 7/16 DIN (розетка)	По запросу	- шт +
CALSOLT35F	Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 13 ГГц, соединитель — гнездо 3,5 мм	По запросу	- шт +
CALSOLT35M	Комплект «четыре в одном» для калибровки в режимах: разомкнутом, короткозамкнутом, под нагрузкой, проходном, 13 ГГц, соединитель — штекер 3,5 мм	По запросу	- шт +
CALSOLTNF	Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 9 ГГц, соединитель типа N (розетка)	По запросу	- шт +
CALSOLTNM	Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 9 ГГц, соединитель типа N (вилка)	По запросу	- шт +
CALSOLT716F	Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 6 ГГц, соединитель типа 7/16 (розетка)	По запросу	- шт +
CALSOLT716M	Комплект «четыре в одном» для калибровки в режимах: короткозамкнутом, разомкнутом, под нагрузкой, проходном, 6 ГГц, соединитель типа 7/16 (вилка)	По запросу	- шт +
12174500	Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (розетка), 5 футов или 1,5 м	По запросу	- шт +
12174600	Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (вилка), 5 футов или 1,5 м	По запросу	- шт +
12174700	Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (розетка), 60 см	По запросу	- шт +
12174800	Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (розетка), 3,28 фута или 1 м	По запросу	- шт +
12174900	Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (розетка), 5 футов или 1,5 м	По запросу	- шт +
12175000	Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (вилка), 3,28 фута или 1 м	По запросу	- шт +
12175100	Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (вилка), 5 футов или 1,5 м	По запросу	- шт +
12175200	Кабель жесткий, фазостабильный, соединители типа N (вилка) — 7/16 (вилка), 60 см (23,6 дюйма)	По запросу	- шт +
12175300	Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (розетка), 60 см (23,6 дюйма)	По запросу	- шт +
12175400	Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (розетка), 3,28 фута или 1 м	По запросу	- шт +
12175500	Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (розетка), 5 футов или 1,5 м	По запросу	- шт +
12175600	Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (вилка), 3,28 фута или 1 м	По запросу	- шт +
12175700	Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (вилка), 5 футов или 1,5 м	По запросу	- шт +
12175800	Кабель жесткий, фазостабильный, соединители типа N (вилка) — DIN 9.5 (вилка), 60 см (23,6 дюйма)	По запросу	- шт +
12175900	Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (розетка), 3,28 фута или 1 м	По запросу	- шт +
12176000	Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (розетка), 5 футов или 1,5 м	По запросу	- шт +
12176100	Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (розетка), 60 см (23,6 дюйма)	По запросу	- шт +
12176200	Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (вилка), 60 см (23,6 дюйма)	По запросу	- шт +
12176300	Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (вилка), 3,28 фута или 1 м	По запросу	- шт +
12176400	Кабель жесткий, фазостабильный, соединители типа N (вилка) — TNC (вилка), 5 футов или 1,5 м	По запросу	- шт +
12176500	Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (розетка), 60 см (23,6 дюйма)	По запросу	- шт +
12176600	Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (розетка), 3,28 фута или 1 м	По запросу	- шт +
12176700	Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (вилка), 3,28 фута или 1 м	По запросу	- шт +
12176800	Кабель жесткий, фазостабильный, соединители типа N (вилка) — N (вилка), 60 см (23,6 дюйма)	По запросу	- шт +
12176900	Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (розетка), 60 см (23,6 дюйма)	По запросу	- шт +
12177000	Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (розетка), 3,28 фута или 1 м	По запросу	- шт +
12177100	Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (розетка), 5 футов или 1,5 м	По запросу	- шт +
12177200	Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (вилка), 60 см (23,6 дюйма)	По запросу	- шт +
12177300	Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (вилка), 3,28 фута или 1 м	По запросу	- шт +
12177400	Кабель жесткий, фазостабильный, соединители типа N (вилка) — SMA (вилка), 5 футов или 1,5 м	По запросу	- шт +

Опции для SignalVu-PC-SVE

SVANL-SVPC	Анализ АМ/ЧМ/ФМ/сигналов звуковой частоты — лицензия на определенный компьютер	По запросу	- шт +
SVAFL-SVPC	Анализ АМ/ЧМ/ФМ/сигналов звуковой частоты — «плавающая» лицензия	По запросу	- шт +
SVTNL-SVPC	Измерения времени стабилизации (частоты и фазы) — лицензия на определенный компьютер	По запросу	- шт +
SVTFL-SVPC	Измерения времени стабилизации (частоты и фазы) — «плавающая» лицензия	По запросу	- шт +
SVMNL-SVPC	Общий анализ модуляции при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер	По запросу	- шт +
SVMFL-SVPC	Общий анализ модуляции при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия	По запросу	- шт +
SVPNL-SVPC	Анализ импульсов при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер	По запросу	- шт +
SVPFL-SVPC	Анализ импульсов при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия	По запросу	- шт +
SVONL-SVPC	Гибкий анализ сигналов с ортогональным частотным разделением каналов (OFDM) — лицензия на определенный компьютер	По запросу	- шт +
SVOFL-SVPC	Гибкий анализ сигналов с ортогональным частотным разделением каналов (OFDM) — «плавающая» лицензия	По запросу	- шт +
SV23NL-SVPC	Измерение параметров беспроводных сетей ВтLAN 802.11a/b/g/j/p — лицензия на определенный компьютер	По запросу	- шт +
SV23FL-SVPC	Измерение параметров беспроводных сетей ВтLAN 802.11a/b/g/j/p — «плавающая» лицензия	По запросу	- шт +
SV24NL-SVPC	Измерение параметров беспроводных сетей ВтLAN 802.11n (требуется SV23) — лицензия на определенный компьютер	По запросу	- шт +
SV24FL-SVPC	Измерение параметров беспроводных сетей ВтLAN 802.11n (требуется SV23) — «плавающая» лицензия	По запросу	- шт +
SV25NL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей ВтLAN 802.11ac при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц (требуется SV23 и SV24) или комбинированного цифрового осциллографа — лицензия на определенный компьютер	По запросу	- шт +
SV25FL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей ВтLAN 802.11ac при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц (требуется SV23 и SV24) или комбинированного цифрового осциллографа — «плавающая» лицензия	По запросу	- шт +
SV26NL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей APCO P25 — лицензия на определенный компьютер	По запросу	- шт +
SV26FL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей APCO P25 — «плавающая» лицензия	По запросу	- шт +
SV27NL-SVPC	Измерения характеристик сигналов Bluetooth при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер	По запросу	- шт +
SV27FL-SVPC	Измерения характеристик сигналов Bluetooth при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия	По запросу	- шт +
MAPNL-SVPC	Привязка измерений к координатам на карте — лицензия на определенный компьютер	По запросу	- шт +
MAPFL-SVPC	Привязка измерений к координатам на карте — «Плавающая» лицензия	По запросу	- шт +
SV56NL-SVPC	Воспроизведение записанных файлов — лицензия на определенный компьютер	По запросу	- шт +
SV56FL-SVPC	Воспроизведение записанных файлов — «плавающая» лицензия	По запросу	- шт +
CONNL-SVPC	Непосредственное подключение и связь в реальном масштабе времени ПК с ПО SignalVu-PC и комбинированными осциллографами серии MDO4000B — лицензия на определенный компьютер	По запросу	- шт +
CONFL-SVPC	Непосредственное подключение и связь в реальном масштабе времени ПК с ПО SignalVu-PC с комбинированными осциллографами серии MDO4000B — «плавающая» лицензия	По запросу	- шт +
SV2CNL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей ВтLAN 802.11a/b/g/j/p/n/ac и связи с MDO4000B в реальном масштабе времени при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц — лицензия на определенный компьютер	По запросу	- шт +
SV2CFL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей ВтLAN 802.11a/b/g/j/p/n/ac и связи с MDO4000B в реальном масштабе времени при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц — «плавающая» лицензия	По запросу	- шт +
SV28NL-SVPC	Прикладной модуль для измерения РЧ характеристик нисходящего канала LTE при использовании анализатора с полосой регистрируемых сигналов не более 40 МГц или комбинированного цифрового осциллографа — лицензия на определенный компьютер	По запросу	- шт +
SV28FL-SVPC	Прикладной модуль для измерения РЧ характеристик нисходящего канала LTE при использовании анализатора с полосой пропускания регистрируемых сигналов ≤40 МГц или комбинированного цифрового осциллографа — «плавающая» лицензия	По запросу	- шт +
SV54NL-SVPC	Прикладной модуль для мониторинга и классификации сигналов — лицензия на определенный компьютер	По запросу	- шт +
SV54FL-SVPC	Прикладной модуль для мониторинга и классификации сигналов — «плавающая» лицензия	По запросу	- шт +
SV60NL-SVPC	Прикладной модуль для измерения потерь на отражение, расстояния до дефекта, КСВН, затухания в кабеле — лицензия на определенный компьютер (требуется дополнение 04 для приборов серии RSA500A/600A)	По запросу	- шт +
SV60FL-SVPC	Прикладной модуль для измерения потерь на отражение, расстояния до дефекта, КСВН, затухания в кабеле — «плавающая» лицензия (требуется дополнение 04 для приборов серии RSA500A/600A)	По запросу	- шт +
SV30NL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей ВтiGig 802.11ad — Лицензия на определенный компьютер (только для анализа в режиме оффлайн)	По запросу	- шт +
SV30FL-SVPC	Прикладной модуль для измерения характеристик беспроводных сетей ВтiGig 802.11ad — «плавающая» лицензия (только для анализа в режиме оффлайн)	По запросу	- шт +
EDUFL-SVPC	Версия всех модулей ПО SignalVu-PC только для обучения— «плавающая» лицензия	По запросу	- шт +
12173800	Кабель 50 Ом, 40 дюймов, соединители типа N (вилка) и типа N (вилка)	По запросу	- шт +
12048200	Кабель 50 Ом, соединители BNC (вилка), 91 см (3 фута)	По запросу	- шт +
174497700	Кабель 50 Ом, соединители типа N прямой (вилка) и угловой N (вилка), 50 см (1,6 фута)	По запросу	- шт +
174500200	Кабель 50 Ом, соединители типа N (вилка), 91 см (3 фута)	По запросу	- шт +

Библиотека

Основные сведения о продукте

Посмотреть более подробную информацию о возможностях этого продукта.

Технические характеристики

Отзывы

Добавить отзыв

Тут еще никто ничего не писал, стань первым!

Анализаторы спектра реального времени серии RSA500

Производительность без компромиссов.

Мощная и интуитивная. Предоставляем возможность проникнуть в самую суть измерений.

Сокращение времени работы на объекте

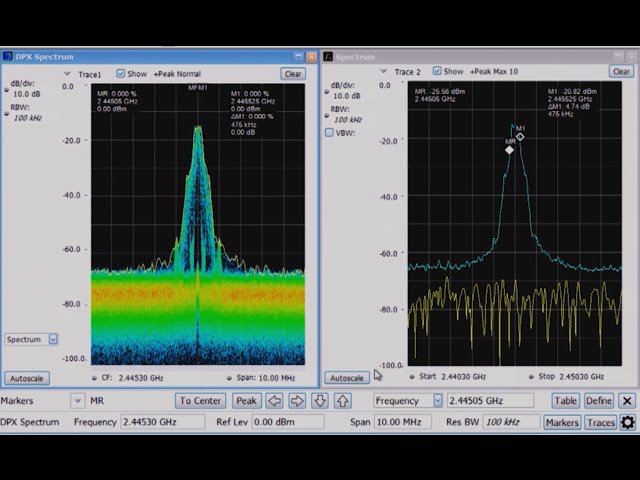

Дополнительную информацию см. в разделе «Фирменная технология DPX®».

Случается всякое! Лучше обеспечить защиту.

Области применения

Обнаружение РЧ-сигналов

Радар

Электронное оборудование военного назначения

Мониторинг спектра и обнаружение помех

Предварительное тестирование электромагнитных помех/совместимости

Анализаторы спектра реального времени серии RSA500

Производительность без компромиссов.

Мощная и интуитивная. Предоставляем возможность проникнуть в самую суть измерений.

Сокращение времени работы на объекте

Дополнительную информацию см. в разделе «Фирменная технология DPX®».

Случается всякое! Лучше обеспечить защиту.

Области применения

Обнаружение РЧ-сигналов

Радар

Электронное оборудование военного назначения

Мониторинг спектра и обнаружение помех

Предварительное тестирование электромагнитных помех/совместимости

Технические характеристики

GNSS

Амплитуда и неравномерность АЧХ на РЧ

Запуск

Шумы и искажения

Паразитные составляющие

Система захвата

ACLR

Следящий генератор (опция 04)

Основные сведения о продукте

Технические характеристики

Персональные рекомендации
