Технические характеристики

Приведенные характеристики являются типовыми, если не указано иное.

Частота

Диапазон частот на РЧ входе

от 9 кГц до 6,2 ГГц

Погрешность опорной частоты

Начальная

±3 10-6 + старение (температура окружающей среды от +18 до +28 °C, после 20-минутного прогрева)

±20 10-6 + старение (температура окружающей среды от -10 до +55 °C, после 20-минутного прогрева), типовая

Старение (тип.)

±3 10-6 (первый год), ±1 10-6/каждый следующий год

Вход внешнего опорного сигнала

Диапазон частот входных сигналов

10 МГц ±10 Гц

Диапазон уровней входных сигналов

от -10 до +10 дБм, синусоидальный

Импеданс

50 Ом

Разрешение центральной частоты

Блок выборок квадратурных сигналов (IQ)

1 Гц

Выборки потокового АЦП

500 кГц

Амплитуда

Входное сопротивление

50 Ом

КСВ на РЧ входе (тип.)

≤ 1,8:1 (от 10 МГц до 6200 МГц, опорный уровень ≥ +10 дБм)

Максимально допустимый уровень сигнала на РЧ входе

Постоянное напряжение

±40 В_{пост.тока}

Опорный уровень ≥ -10 дБм

+23 дБм (долговременный или пиковый)

Опорный уровень

+15 дБм (долговременный или пиковый)

Максимальный рабочий уровень сигнала на РЧ входе

Максимальный уровень сигнала на РЧ входе, при котором прибор работает в соответствии с техническими характеристиками.

Центральная частота

+15 дБм

Центральная частота ≥22 МГц (РЧ тракт)

+20 дБм

Погрешность амплитуды на всех центральных частотах

Центральная частота	Гарантированное значение (от +18 до +28 °C)	Типовое значение (доверительный интервал 95 %) (от +18 до +28 °C)	Типовое значение (от -10 до +55 °C)
от 9 кГц до 3 ГГц	±1,2 дБ	±0,8 дБ	±1,0 дБ
от 3 ГГц до 6,2 ГГц	±1,65 дБ	±1,0 дБ	±1,5 дБ

Опорный уровень от +20 до -30 дБм, перед тестированием выполняется настройка

Применяется к скорректированным данным IQ при отношении С/Ш > 40 дБ

Приведенные выше характеристики действительны при условии эксплуатации и хранения после заводской калибровки при абсолютной влажности воздуха 8 г/м3. Дополнительные требования к влажности приведены в Руководстве по проверке рабочих характеристик и функциональной проверке.

Система захвата и тракт ПЧ

Полоса ПЧ

40 МГц

Частота дискретизации и число разрядов АЦП

112 Мвыб./с, 14 битов

Данные ПЧ, захваченные в режиме реального времени (некорректированные)

112 Мбит/с, 16-битовые целочисленные выборки

Полоса пропускания 40 МГц, цифровая ПЧ 28 ±0,25 МГц, некорректир. Скорректированные значения запоминаются в сохраненных файлах.

Передача блоков потоковых данных со средней скоростью 224 МБ/с

Блок захваченных демодулированных данных (скорректированных)

Максимальное время захвата

1 с

Полосы измерения

≤ 40 /( 2^N) МГц, цифровая ПЧ 0 Гц, N ≥ 0

Частота дискретизации

≤ 56 / (2^N) Мвыб./с, 32-битовые комплексные выборки с плавающей точкой, N ≥ 0

Неравномерность АЧХ канала

Опорный уровень от +20 до -30 дБм, перед тестированием выполняется настройка Применяется к скорректированным данным IQ при отношении С/Ш > 40 дБ

Диапазон центральной частоты	Гарантированное значение	Тип. значение
	от +18 до +28 ⁰C
от 24 МГц до 6,2 ГГц	±1,0 дБ	±0,4 дБ
от 22 МГц до 24 МГц	±1,2 дБ	±1,0 дБ
	от -10 до +55 ⁰C
от 24 МГц до 6,2 ГГц	---	±0,5 дБ
от 22 МГц до 24 МГц	---	±2,5 дБ

Запуск

Вход запуска/синхронизации

Диапазон уровней

уровень ТТЛ, от 0 до 5,0 В

Уровень сигнала запуска, пороговое напряжение положительного перепада

1,6 В (мин.), 2,1 В (макс.)

Уровень сигнала запуска, пороговое напряжение отрицательного перепада

1,0 В (мин.); 1,35 В (макс.)

Импеданс

10 кОм

Запуск по уровню мощности сигнала ПЧ

Диапазон порогов уровней

от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора на > 30 дБ

Тип

Положительный или отрицательный перепад

Время готовности запуска

≤100 мкс

Шумы и искажения

Отображаемый средний уровень шума (DANL)

Опорный уровень -50 дБм, согласованная нагрузка 50 Ом по входу, логарифмический усредняющий детектор (по 10 измерениям). Для измерение спектра с полосой обзора > 40 МГц ПО SignalVu может использовать НЧ или РЧ тракт при свипировании первого сегмента спектра.

Центральная частота	Диапазон частот	Отображаемый средний уровень шума, дБм/Гц	Отображаемый средний уровень шума (тип.), дБм/Гц
	от 100 кГц до 42 МГц	-130	-133
≥ 22 МГц (РЧ тракт)	2 МГц до 5 МГц	-145	-148
	от 5 МГц до 1 ГГц	-161	-163
	от 1 ГГц до 1,5 ГГц	-160	-162
	от 1,5 ГГц до 2,5 ГГц	-157	-159
	от 2,5 ГГц до 3,5 ГГц	-154	-156
	от 3,5 ГГц до 4,5 ГГц	-152	-155
	от 4,5 ГГц до 6,2 ГГц	-149	-151

Фазовый шум

Фазовый шум измерен для немодулированного сигнала частотой 1 ГГц при 0 дБм

Значения в следующей таблице указаны в дБн/Гц

	Центральная частота
Отстройка	1 ГГц	10 МГц (тип.)	1 ГГц (тип.)	2,5 ГГц (тип.)	6 ГГц (тип.)
1 кГц	-84	-115	-89	-78	-83
10 кГц	-84	-122	-87	-84	-85
100 кГц	-88	-126	-93	-92	-95
1 МГц	-118	-127	-120	-114	-110

Остаточные паразитные составляющие

(опорный уровень ≤ -50 дБм, нагрузка 50 Ом на РЧ входе)

Диапазон центральной частоты от 9 кГц до 1 ГГц

Диапазон центральной частоты от 1 ГГц до 3 ГГц

Диапазон центральной частоты от 3 ГГц до 6,2 ГГц

За исключением искажений, связанных с гетеродином

Остаточная ЧМ

п-п (доверительный интервал 95 %)

3Интермодуляционные составляющие 3^-го порядка

Два входных немодулированных сигнала, разнесение частот 1 МГц, уровень каждого входного сигнала на 5 дБ ниже опорного уровня, установленного на РЧ входе

Предусилитель выключается при опорном уровне -15 дБм и включается при опорном уровне -30 дБм

Центральная частота 2130 МГц

≤ -63 дБн при опорном уровне -15 дБм, от +18 до +28 ⁰C

≤ -63 дБн при опорном уровне -15 дБм, от -10 до +55 ⁰C (тип.)

≤ -63 дБн при опорном уровне -30 дБм (тип.)

от 40 МГц до 6,2 ГГц (тип.)

3Точка пересечения по интермодуляционным составляющим 3^-го порядка

Центральная частота 2130 МГц

≥ +13 дБм при опорном уровне -15 дБм, от +18 до +28 ⁰C

≥ +13 дБм при опорном уровне -15 дБм, от -10 до +55 ⁰C (тип.)

≥ -2 дБн при опорном уровне -30 дБм (тип.)

от 40 МГц до 6,2 ГГц (тип.)

+14 дБм при опорном уровне -10 дБм

-30 дБм при опорном уровне -50 дБм

Гармонические искажения 2^-го порядка (тип.)

≤ -55 дБн, от 10 МГц до 300 МГц, опорный уровень 0 дБм

≤ -60 дБн, от 300 МГц до 3,1 ГГц, опорный уровень 0 дБм

≤ -50 дБн, от 10 МГц до 3,1 ГГц, опорный уровень -40 дБм

Исключение:

Гармонические искажения 2^-го порядка (тип.)

+55 дБм, от 10 МГц до 300 МГц, опорный уровень 0 дБм

+60 дБм, от 300 МГц до 3,1 ГГц, опорный уровень 0 дБм

+10 дБм, от 10 МГц до 3,1 ГГц, опорный уровень -40 дБм

Исключение:

Приведенный ко входу свободный от паразитных составляющих динамический диапазон

Входные частоты ≤ 6,2 ГГц, от +18 до +28 ºC

Уровень	Диапазон центральной частоты
Помехи, связанные со следующими механизмами: РЧ×2гет.1, 2РЧ×2гет.1, РЧ×3гет.1, РЧ×5гет.1, проникновение РЧ в тракт ПЧ, зеркальная составляющая ПЧ2
≤ -60 дБн	≤ 6200 МГц
Помехи от зеркальных составляющих ПЧ 1-го порядка (РЧ×гет.1)
≤ -60 дБн
≤ -50 дБн	2700 – 6200 МГц

За исключением помех на частотах ≤ 6,2 ГГц, от +18 до +28 ºC (тип.)

Тип	Уровень	Диапазон центральной частоты
Проникновение сигнала ПЧ	≤ -45 дБн	1850 – 2700 МГц
Зеркальная составляющая ПЧ 1-го порядка	≤ -55 дБн	1850 – 1870 МГц
	≤ -35 дБн	3700 – 3882 МГц
	≤ -35 дБн	5400 – 5700 МГц
РЧ×2гет.	≤ -50 дБн	4750 – 4810 МГц
2РЧ×2гет.	≤ -50 дБн	3900 – 3840 МГц
РЧ×3гет.	≤ -45 дБн	4175 – 4225 МГц

Помехи от зеркальных составляющих АЦП, от +18 до +28 ºC

Уровень	Диапазон центральной частоты
≤ -60 дБн	Отстройка от центральной частоты > 56 МГц
≤ -50 дБн	Отстройка от центральной частоты от 36 до 56 МГц

Проникновение сигнала гетеродина на входной разъем

Аудиовыход

Выходной аудиосигнал (от SignalVu-PC или API)

Типы

АМ, ЧМ

Диапазон полосы ПЧ

5 вариантов, от 8 кГц до 200 кГц

Диапазон частот на аудиовыходе

от 50 Гц до 10 кГц

Аудиовыход ПК

16 битов при скорости передачи 32 квыб./с

Формат файла аудиоданных

.wav, 16 битов, 32 квыб./с

Перечень основных характеристик SignalVu-PC

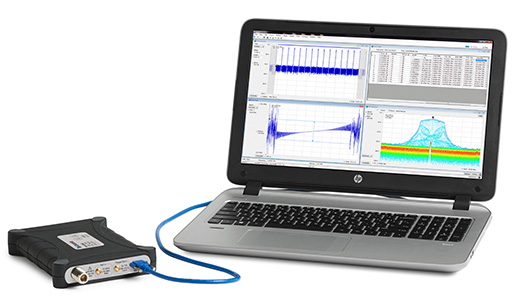

Основные характеристики ПО SignalVu-PC и анализатора спектра RSA306B

Максимальная полоса обзора

40 МГц (в режиме реального времени)

9 кГц – 6,2 ГГц (в режиме свипирования)

Максимальное время захвата

1,0 с

Мин. разрешение для сигналов IQ

17,9 нс (полоса захвата 40 МГц)

Таблицы настройки

Таблицы выбора заданных частот, соответствующих каналам передачи сигналов определенных стандартов.

Стандарты сотовой связи: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

Нелицензируемый диапазон ближней радиосвязи: 802.11a/b/j/g/p/n/ac, Bluetooth

Беспроводная телефония: DECT, PHS

Теле- и радиовещание AM, FM, ATSC, DVBT/H, NTSC

Подвижная радиосвязь, пейджеры и другие средства связи: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

Отображение уровня сигнала

Индикатор уровня сигнала

Расположен в правой части дисплея

Полоса измерения

До 40 МГц, зависит от полосы обзора и установленной полосы разрешения

Тип тональных сигналов

Изменяемая частота в зависимости от уровня принятого сигнала

Дисплей спектра

Диаграммы

Три диаграммы + 1 математически рассчитанная диаграмма + 1 спектрограмма для отображения спектра

Режимы отображения спектра

Нормальный, усреднение (Вср.кв.) , удержание максимума, удержание минимума, усреднение по логарифмическим значениям

Детектор

Усреднение (Вср.кв.), усреднение, пик CISPR, +пик, -пик, выборка

Длина диаграммы спектра

801, 2401, 4001, 8001,10401, 16001, 32001 или 64001 точка

Диапазон полосы разрешения

от 10 Гц до 10 МГц

Отображение спектра DPX

Скорость обработки спектра (автоматический выбор полосы разрешения, длина записи 801 точка)

10 000/с

Разрешение растра DPX

201x801

Информация маркера

Амплитуда, частота, плотность сигнала

Минимальная длительность сигнала для обнаружения с вероятностью 100 %

100 мкс

Полоса обзора: 40 МГц, автоматический выбор полосы разрешения, включен режим удержания максимума

Из-за неопределенности времени выполнения программ под ОС Microsoft Windows, эта характеристика не может быть получена при выполнении главным компьютером большого количества других задач.

Диапазон полосы обзора (непрерывная обработка)

от 1 кГц до 40 MHz

Диапазон полосы обзора (свипирование)

Соответствует диапазону частот прибора

Время выдержки на один шаг

от 50 мс до 100 с

Обработка кривой

Растровое изображение с градацией цвета, +пик., -пик., среднее значение

Длина кривой

801, 2401, 4001, 10401

Диапазон полосы разрешения

от 1 кГц до 10 MHz

Дисплей спектрограмм DPX

Детекторы кривой

+пик., -пик., усреднение (В_ср.кв.)

Длина записи, объем памяти

801 (60 000 трасс)

2401 (20 000 трасс)

4001 (12 000 трасс)

Разрешение по времени на строку

от 50 мс до 6400 с, устанавливается пользователем

Анализ аналоговой модуляции (стандартная функция)

Погрешность демодуляции АМ-сигналов (тип.)

±2%

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц, глубина модуляции от 10 % до 60 %

Уровень входной мощности 0 дБм, опорный уровень 10 дБм

Погрешность демодуляции ЧМ-сигналов (тип.)

±3%

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 400 Гц / 1 кГц

Уровень входной мощности 0 дБм, опорный уровень 10 дБм

Погрешность демодуляции ФМ-сигналов (тип.)

±1 % от полосы измерения

Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц

Уровень входной мощности 0 дБм, опорный уровень 10 дБм

Специализированные опции SignalVu-PC

Измерение параметров аудиосигналов и AM/ЧM/ФM сигналов (опция SVAxx-SVPC)

Диапазон частот несущей (для измерения аудиосигналов и модулированных сигналов)

от половины полосы анализа аудиосигналов до максимальной входной частоты

Максимальная полоса обзора аудиосигналов

10 МГц

Измерение параметров ЧМ сигналов (индекс модуляции >0,1)

Мощность несущей, ошибка частоты несущей, частота аудиосигнала, девиация (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, сигнал/шум, гармонические искажения, негармонические искажения, фон и шум

Измерения параметров АМ сигналов

Мощность несущей, частота аудиосигнала, глубина модуляции (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, С/Ш, гармонические искажения, негармонические искажения, фон и шум

Измерения ФМ сигналов

Мощность несущей, ошибка частоты несущей, частота аудиосигнала, девиация (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, сигнал/шум, гармонические искажения, негармонические искажения, фон и шум

Измерения параметров аудиосигналов на прямом аудиовходе

Мощность сигнала, частота аудиосигнала (+пик., -пик., пик-пик/2, ср.кв. значение), SINAD, модуляционные искажения, С/Ш, гармонические искажения, негармонические искажения, фон и шум (измерения аудиосигнала на прямом входе ограничены частотой входного сигнала >9 кГц)

Фильтры аудиосигнала

ФНЧ, кГц: 0,3, 3, 15, 30, 80, 300, а также настраиваемый пользователем фильтр с граничной частотой, равной 0,9 от полосы аудиосигнала

ФВЧ, Гц: 20, 50, 300, 400, а также настраиваемый пользователем фильтр с граничной частотой, равной 0,9 от полосы аудиосигнала

Стандартные фильтры: CCITT, псофометрический (C-Message)

Коррекция предыскажений, мкс: 25, 50, 75, 750 или значение, устанавливаемое пользователем

Формат файла: задаваемые пользователем пары значений амплитуда-частота в формате .TXT или .CSV. Не более 1000 пар

Рабочие характеристики (тип.)	Условия. Если не указано иное, то рабочие рабочие характеристики приведены для следующих условий: Частота модуляции: 5 кГц Глубина АМ: 50% Девиация ФМ: 0,628 рад.
	ЧМ	AM	ФМ	Условия
Погрешность измерения мощности несущей	См. погрешность измерения амплитуды прибором
Погрешность измерения частоты несущей	± 7 Гц + (частота передатчика × погрешность опорной частоты)	См. погрешность измерения частоты прибором	± 2 Гц + (частота передатчика × погрешность опорной частоты)
Погрешность глубины модуляции	–	± 0.5%	–
Погрешность девиации	±(2% от (частота модуляции + девиация))	–	± 3%
Погрешность частоты модуляции	± 0,2 Гц	± 0,2 Гц	± 0,2 Гц
Остаточные гармонические искажения	0.5%	0.5%	–
Остаточное SINAD	49 дБ 40 дБ	56 дБ	42 дБ

Измерения импульсных сигналов (SVPxx-SVPC)

Измерения (ном.)

Средняя мощность импульса, пиковая мощность, средняя передаваемая мощность, длительность импульса, время нарастания, время спада, период повторения (секунды), частота повторения (Гц), коэффициент заполнения (%), скважность (отношение), пульсации, спад, разность частот импульсов, разность фаз импульсов, ср.кв. значение ошибки частоты, макс. ошибка частоты, ср.кв. значение фазовой ошибки, макс. фазовая ошибка, отклонение частоты, отклонение фазы, метка времени, разность частот, импульсная характеристика, выброс

Минимальная длительность импульса для его обнаружения

150 нс

Средняя мощность импульса, от +18 до +28 °C (тип.)

±1,0 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и больше, скважность от 0,5 до 0,001, отношение С/Ш ≥ 30 дБ

Коэффициент заполнения (тип.)

±0,2% от показания

Для импульсов длительностью 450 нс и больше, скважность от 0,5 до 0,001, отношение С/Ш ≥ 30 дБ

Средняя передаваемая мощность (тип.)

±1,0 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и больше, скважность от 0,5 до 0,001, отношение С/Ш ≥ 30 дБ

Пиковая мощность импульса (тип.)

±1,5 дБ + абсолютная погрешность по амплитуде

Для импульсов длительностью 300 нс и больше, скважность от 0,5 до 0,001, отношение С/Ш ≥ 30 дБ

Длительность импульса (тип.)

±0,25 % от показания

Для импульсов длительностью 450 нс и больше, скважность от 0,5 до 0,001, отношение С/Ш ≥ 30 дБ

Общий анализ цифровой модуляции (SVMxx-SVPC)

Форматы модуляции

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, 16-APSK, 32-APSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM

Глубина анализа

до 81 000 выборок

Измерительные фильтры

Корень квадратный из приподнятого косинуса, приподнятый косинус, фильтр Гаусса, с прямоугольной характеристикой, IS-95 TX_MEA, IS-95 базовый TXEQ_MEA, без фильтра

Эталонный фильтр

Фильтр Гаусса, приподнятый косинус, с прямоугольной характеристикой, IS-95 REF, без фильтра

Коэффициент избирательности фильтра

α：от 0,001 до 1, с шагом 0,001

Измерения

Констелляционная диаграмма, зависимость демодулированных сигналов IQ от времени, зависимость EVM от времени, глазковая диаграмма, зависимость девиации частоты от времени, зависимость ошибки амплитуды/фазы от времени, качество сигнала, таблица символов, решетчатая диаграмма

Диапазон скорости передачи

от 1 ксимв./с до 40 Мсимв./с

Модулированный сигнал должен полностью лежать в пределах полосы захвата прибора

Адаптивный эквалайзер

Линейный эквалайзер с прямой связью (КИХ), с управлением по решению, с изменяемым коэффициентом адаптации и регулируемой скоростью сходимости. Поддерживает модуляцию BPSK, QPSK, OQPSK, π/2-DBPSK, π/4-DQPSK, 8-PSK, 8-DSPK, 16-DPSK, 16/32/64/128/256-QAM,16/32-APSK

Остаточная EVM для QPSK (центральная частота 2 ГГц), тип.

1,1 % (скорость передачи 100 кГц)

1,1 % (скорость передачи 1 МГц)

1,2 % (скорость передачи 10 МГц)

2,5 % (скорость передачи 30 МГц)

Длина измерения 400 символов, усреднение по 20 измерениям, эталон нормирования = максимальная амплитуда символа

Остаточная EVM для 256 QPSK (центральная частота 2 ГГц), тип.

0,8 % (скорость передачи 10 МГц)

1,5 % (скорость передачи 30 МГц)

Длина измерения 400 символов, усреднение по 20 измерениям, эталон нормирования = максимальная амплитуда символа

Измерения сигналов WLAN 802.11a/b/g/j/p (SV23xx-SVPC)

Измерения

Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)

Остаточная EVM для сигналов стандарта 802.11a/g/j (OFDM), 64-QAM) (тип.)

2,4 ГГц, полоса пропускания 20 МГц: -38 дБ

5,8 ГГц, полоса пропускания 20 МГц: -38 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Остаточная EVM для сигналов стандарта 802.11b, CCK-11 (тип.)

2,4 ГГц, 11 Мбит/с: 2.0 %

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 1000 посылок, BT = .61

Измерения сигналов WLAN 802.11n (SV24xx-SVPC)

Измерения

Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)

EVM для сигналов стандарта 802.11n, 64-QAM (тип.)

2,4 ГГц, полоса пропускания 40 МГц: -35 дБ

5,8 ГГц, полоса пропускания 40 МГц: -35 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Измерения сигналов WLAN 802.11ac (SV25xx-SVPC)

Измерения

Зависимость мощности сигнала WLAN от времени, таблица символов WLAN, констелляционная диаграмма WLAN, маска излучаемого спектра, зависимость EVM от символа (или времени), несущей (или частоты), зависимость ошибки амплитуды/фазы от символа (или времени), поднесущей (или частоты), зависимость частотной характеристики канала от символа (или времени), поднесущей (или частоты), зависимость неравномерности спектра от символа (или времени), от поднесущей (или частоты)

EVM для сигналов стандарта 802.11ac, 256-QAM (тип.)

5,8 ГГц, полоса пропускания 40 МГц: -35 дБ

Уровень входного сигнала оптимизирован для минимизации EVM, усреднение по 20 пакетам, в каждом пакете ≥16 символов

Измерения сигналов стандартов APCO P25 (SV26xx-SVPC)

Измерения

Выходная РЧ мощность, погрешность рабочей частоты, спектр модулированного излучения, паразитные излучения, коэффициент мощности соседнего канала, девиация частоты, качество модуляции, ошибка частоты, глазковая диаграмма, таблица символов, погрешность символьной скорости, мощность передатчика и время включения кодера, сквозная задержка передатчика, зависимость девиации частоты от времени, зависимость мощности от времени, анализ переходных процессов в частотной области, максимальный коэффициент мощности соседнего канала для логического канала передатчика HCPM, мощность вне слота для логического канала передатчика HCPM, огибающая мощности логического канала передатчика HCPM, синхронизация логических каналов передатчика HCPM, коррелированные маркеры

Качество модуляции (тип.)

C4FM = 1,3 %

HCPM = 0,8 %

HDQPSK = 2,5 %

Уровень входного сигнала оптимизирован для повышения качества модуляции

Измерения сигналов Bluetooth (SV27xx-SVPC)

Форматы модуляции

Базовая скорость передачи данных (BR), маломощные устройства Bluetooth (LE), увеличенная скорость передачи данных (EDR) – Редакция 4.1.1

Типы пакетов: DH1, DH3, DH5 (BR), опорный (LE)

Измерения

Пиковая мощность, средняя мощность, мощность в соседнем канале или маска излучения в полосе сигнала, полоса пропускания по уровню -20 дБ, погрешность частоты, характеристики модуляции, включая ΔF1ср. (11110000), ΔF2ср. (10101010), ΔF2 > 115 кГц, отношение ΔF2/ΔF1, зависимость девиации частоты от времени с измерением уровня пакетов и октетов, частота несущей f0, отстройка частоты (преамбула и полезная информация), макс. отстройка частоты, уход частоты f₁-f₀, макс. скорость ухода частоты f_n-f₀ и f_n-f_n-5, таблица отстроек от центральной частоты и таблица уходов частоты, таблица символов с цветовой кодировкой, декодированная информация заголовка пакета, глазковая диаграмма и констелляцинная диаграмма

Выходная мощность, излучение в полосе сигнала и мощность в соседнем канале

Погрешность измерения уровня: см. характеристики неравномерности и погрешности измерения амплитуды прибором

Диапазон измерений: уровень сигнала > –70 дБм

Характеристики модуляции

Диапазон девиации: ±280 кГц

Погрешность девиации (при уровне 0 дБм)

2 кГц + погрешность измерения частоты прибором (базовая скорость)

3 кГц + погрешность измерения частоты прибором (маломощные устройства)

Диапазон измерений: Номинальная частота канала ±100 кГц

Допустимое отклонение начальной частоты несущей

Погрешность измерения (при уровне 0 дБм):

Диапазон измерений: Номинальная частота канала ±100 кГц

Уход частоты несущей

Погрешность измерения:

Диапазон измерений: Номинальная частота канала ±100 кГц

Измерения РЧ сигналов нисходящего канала LTE (SV28xx-SVPC)

Поддерживаемые стандарты

3GPP TS 36.141, версия 12.5

Поддерживаемые форматы кадров

FDD и TDD

Измерения и представления результатов измерений

Коэффициент утечки мощности в соседний канал (ACLR), маска излучаемого спектра (SEM), мощность в канале, занимаемая полоса частот, зависимость мощности от времени, показывающая утечку сигнала при выключенном передатчике TDD и констелляционную диаграмму LTE для первичного сигнала синхронизации и вторичного сигнала синхронизации с идентификатором соты, идентификатор группы, идентификатор сектора и погрешность частоты

ACLR с полосами E-UTRA (тип., с коррекцией шума)

Первый соседний канал 65 дБ

Второй соседний канал 66 дБ

Пеленгация и измерение уровней сигналов (MAPxx-SVPC)

Поддерживаемые типы карт

Pitney Bowes MapInfo (*.mif), растровый (*.bmp), Open Street Maps (.osm)

Сохранение результатов измерений

Файлы данных измерений (экспортированные результаты)

Файл карты, используемый для измерений

Файл Google Earth KMZ

Загружаемые файлы с результатами измерений (файлы с трассами и наборами настроек)

Файлы MIF/MID, совместимые с MapInfo

Воспроизведение записанных сигналов (SV56xx-SVPC)

Тип воспроизводимого файла

R3F, записанный анализатором RSA306B

Полоса записанного в файл сигнала

40 МГц

Органы управления воспроизведением файла

Общие функции: воспроизведение, останов, выход из режима воспроизведения

Положение: настройка точек начала/конца воспроизведения от 0 до 100 %

Пропуск: длительность пропуска от 73 мкс до 99% длительности сигнала

Режим реального времени: воспроизведение с той же скоростью, с которой выполнялась запись

Управление циклическим воспроизведением: однократное воспроизведение или непрерывное циклическое воспроизведение

Требования к памяти

Для записи сигналов необходим накопитель со скоростью записи 300 MB/с, для воспроизведения записанных сигналов в режиме реального времени – накопитель со скоростью считывания 300 MB/с.

Входные сигналы, выходные сигналы, интерфейсы, питание

Вход РЧ

Розетка типа N

Вход внешнего опорного сигнала

розетка SMA

Вход запуска/синхронизации

розетка SMA

Индикатор состояния

Двухцветный светодиод, красный/зеленый

Порт USB

Разъем микро-USB 3.0, тип B, c фиксацией винтами

Питание

Через высокоскоростную шину USB 3.0: 5 В, ≤ 900 мА (ном.)

Габариты и масса

Размеры

Высота

31,9 мм

Ширина

190,5 мм

Глубина

139,7 мм

Масса

0,75 кг

Нормативные документы

Безопасность

UL61010-1, CAN/CSA-22.2 No.61010-1, EN61010-1, IEC61010-1

Региональные сертификаты

Европа: EN61326

Австралия/Новая Зеландия: AS/NZS 2064

Электромагнитная совместимость

EN61000-3-2, EN61000-3-3, EN61326-2-1

Устойчивость к электромагнитным помехам

EN61326–1/2, IEC61000-4-2/3/4/5/6/8/11

Условия окружающей среды

Температура

рабочая

от -10 до +55 °C

хранения

от -51 до +71 °C

Относительная влажность (рабочая)

от 5 до 75 % ±5 % при температуре от +30 до +40 ºC

от 5 до 45 % при температуре от +40 до +55 ºC

Высота над уровнем моря

рабочая

до 9144 м

хранения

15240 м

Динамические воздействия

Удары, в рабочем состоянии

Полусинусоидальные импульсы, 30 g пик., длительность 11 мкс, по 3 удара в направлении каждой оси (до 18 ударов)

Случайные вибрации, в нерабочем состоянии

0,030 g²/Гц, 10-500 Гц, 30 минут в направлении каждой из трех осей (общая продолжительность 90 минут)

Эксплуатация и транспортировка

Установка на рабочем столе

Согласно стандарту MIL-PRF-28800F, класс 2, в рабочем состоянии: допускается падение установленного прибора на любую из сторон, смежных той, на которой он стоит

Удары при транспортировке, в выключенном состоянии

Согласно стандарту MIL-PRF-28800F, класс 2, в нерабочем состоянии: допускается падение прибора на любую из шести сторон и любой из четырех углов с высоты до 30 см не более 10 раз
