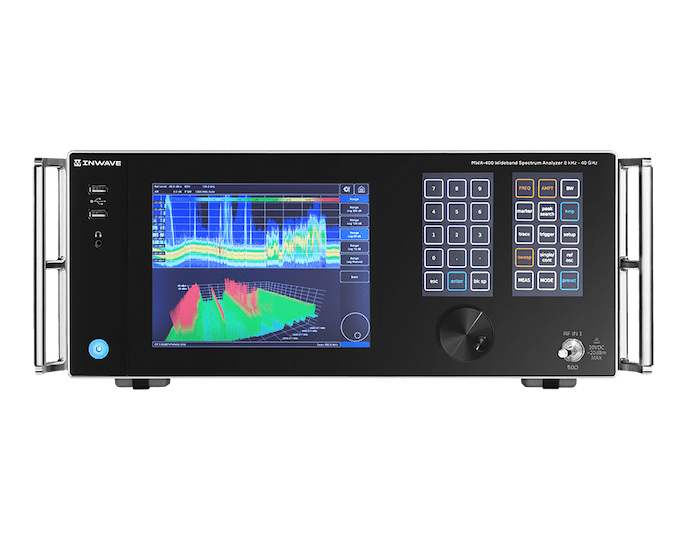

Анализатор спектра INWAVE MWA с диапазоном от 8 кГц до 8/20/40 ГГц
Наличие: По запросуПо запросу По запросу По запросу
Анализаторы спектра MWA-200 Подробнее
INWAVE – ведущий российский разработчик радиоэлектронного оборудования высшей категории сложности, работающего вблизи теоретических пределов.
Области деятельности:
- Контрольно-измерительное оборудование
- Беспроводная связь
- Антенные системы
- Радиомониторинг
Решения в области беспроводных телекоммуникаций
INWAVE – разработчик и производитель беспроводных систем связи, включая беспроводной широкополосный доступ, радиорелейные линии связи, тропосферные линии связи, изделия для… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Анализаторы спектра и сигналов INWAVE обеспечивают широкий спектр возможностей по измерениям спектральных параметров сигналов, характеристик модуляции и иных параметров сигналов в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, проверке на соответствие стандартам ЭМС, научных исследованиях и других областях.

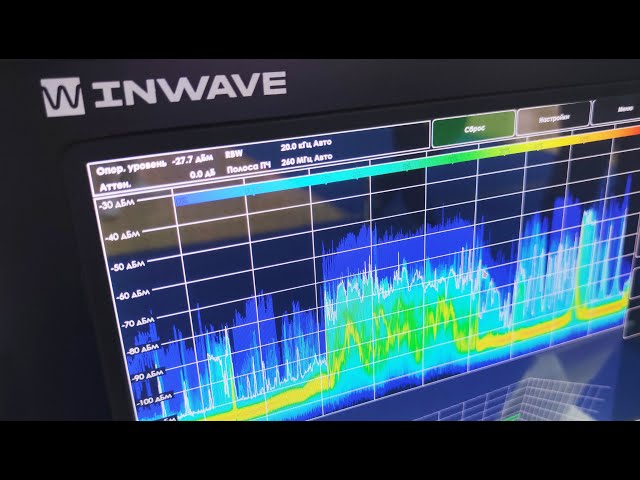

- Сверхширокая полоса анализа спектра реального времени, записи и демодуляции позволяет анализировать широкополосные сигналы
- Интерфейс 100 Гбит/с для потоковой выгрузки спектральных выборок реального времени и временных выборок с высоким разрешением
- Спектральная чистота: ультранизкий уровень фазовых шумов и малые спектральные искажения
- Спектральное разрешение до 0.1 Гц позволяет детально исследовать спектр сигналов, а также обеспечивает уменьшение отображаемого уровня шумов
- Объем встроенной памяти 4 ГБ (2 млрд. отсчетов) позволяет осуществлять запись, анализ и демодуляцию широкополосных сигналов на длительном временном интервале с частотой дискретизации до 4 ГГц
- Удобный мультитач-интерфейс с сенсорной контекстной клавиатурой
Свернуть
Развернуть
Основные возможности и технические характеристики
Анализаторы спектра и сигналов INWAVE обеспечивают широкий спектр возможностей по измерениям спектральных параметров сигналов, характеристик модуляции и иных параметров сигналов в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, проверке на соответствие стандартам ЭМС, научных исследованиях и других областях.
- Сверхширокая полоса анализа спектра реального времени, записи и демодуляции позволяет анализировать широкополосные сигналы
- Интерфейс 100 Гбит/с для потоковой выгрузки спектральных выборок реального времени и временных выборок с высоким разрешением
- Спектральная чистота: ультранизкий уровень фазовых шумов и малые спектральные искажения
- Спектральное разрешение до 0.1 Гц позволяет детально исследовать спектр сигналов, а также обеспечивает уменьшение отображаемого уровня шумов
- Объем встроенной памяти 4 ГБ (2 млрд. отсчетов) позволяет осуществлять запись, анализ и демодуляцию широкополосных сигналов на длительном временном интервале с частотой дискретизации до 4 ГГц
- Удобный мультитач-интерфейс с сенсорной контекстной клавиатурой
Свернуть
Развернуть
Комплектация
- Анализатор спектра и сигналов INWAVE MWA-200
- Кабель питания
- Комплект эксплуатационной документации
- Программное обеспечение для управления и работы с прибором
- Свидетельство о поверке / калибровке (опционально)
Свернуть
Развернуть
Комплектация
- Анализатор спектра и сигналов INWAVE MWA-200
- Кабель питания
- Комплект эксплуатационной документации
- Программное обеспечение для управления и работы с прибором
- Свидетельство о поверке / калибровке (опционально)
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 89948-23 |
Анализаторы спектра |
MWА | Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника"), г. Москва | 08.09.2028 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 89948-23 |
Анализаторы спектра |
MWА | Общество с ограниченной ответственностью "Микроволновая электроника" (ООО "Микроволновая Электроника"), г. Москва | 08.09.2028 |
Характеристики
| Диапазон рабочих частот / Frequency Range | |
| Частотный диапазон / Frequency range | 8 кГц – 20 ГГц |
| Чувствительность и динамический диапазон / Sensitivity & Dynamic Range | |
| Чувствительность при 25°C, 1 ГГц / Sensitivity at 25°C, 1 GHz | -155 дБм/Гц |
| Избирательность / Selectivity | 90 дБ |
| Входные характеристики / Input Characteristics | |
| Точка компрессии 1 дБ / 1 dB compression point | -20 дБм |
| Диапазон входного аттенюатора / Input attenuator range | 0 … 31.5 дБ, шаг 0.5 дБ |
| Фазовые шумы / Phase Noise | |
| Фазовый шум на отстройке 10 кГц (несущая 1 ГГц) / Phase noise at 10 kHz offset (1 GHz carrier) | -137 дБн/Гц (тип.), -130 дБн/Гц |
| Скорость и анализ сигналов / Sweep Speed & Signal Analysis | |
| Скорость сканирования / Sweep speed | 20 ГГц/с (RBW 250 кГц) |
| Макс. полоса анализа реального времени / Max real-time analysis bandwidth | 800 МГц |
| Макс. полоса записи / Max recording bandwidth | 800 МГц |
| Разрешение и фильтры / Resolution & Filters | |
| Минимальная полоса разрешения / Minimum RBW | 0.1 Гц |
| Память и интерфейсы / Memory & Interfaces | |
| Объем памяти / Memory size | 4 ГБ (2 млрд отсч.) |
| Интерфейсы / Interfaces | 100 Гбит/с Ethernet (QSFP28), 1 Гбит/с Ethernet (RJ-45) |
| Формат вывода данных / Data output format | I/Q выборка, вещественный спектр (дБм), демодулированные временные данные |
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Опции |
|
MWA-OCXO
|
Термостатированный опорный генератор (OCXO)
|
По запросу | ||
|
MWA-RB
|
Рубидиевый опорный генератор
|
По запросу | ||
|
MWA-RB-ENH
|
Улучшенный рубидиевый опорный генератор
|
По запросу | ||
|
MWA-ULPN
|
Ультранизкий фазовый шум (-137 дБн/Гц на отстр. 10 кГц от 1 ГГц)
|
По запросу | ||
|
MWA-DDR
|
DDR-память объемом 4 ГБ (2 млрд. отсч.)
|
По запросу | ||
|
MWA-RC
|
Удаленное управление
|
По запросу | ||
|
MWA-PN
|
Анализ фазовых шумов
|
По запросу | ||
|
MWA-EMI
|
Набор фильтров ЭМИ
|
По запросу | ||
|
MWA-PC
|
Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
|
По запросу | ||
|
MWА-100G
|
Интерфейс ввода-вывода 100 Гбит/с (QSFP28)
|
По запросу | ||
|
MWA-2CH
|
Второй синхронный канал с диапазоном частот 8 кГц .. 1.5 ГГц
|
По запросу | ||
|
MWA-UPR
|
Доступ пользователя к программированию ПЛИС
|
По запросу | ||
|
MWA-UVSA
|
Векторный анализ сигналов со всеми априорно неизвестными параметрами
|
По запросу | ||
|
MWA-RT
|
Анализ спектра в реальном времени
|
По запросу | ||
|
MWA-AMFM
|
Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
|
По запросу | ||
|
MWA-MD
|
Измерительный демодулятор АМ/ЧМ
|
По запросу | ||
|
MWA-LPN
|
Уменьшенный фазовый шум
|
По запросу | ||
|
MWA-VSA
|
Векторный анализ сигналов
|
По запросу |
