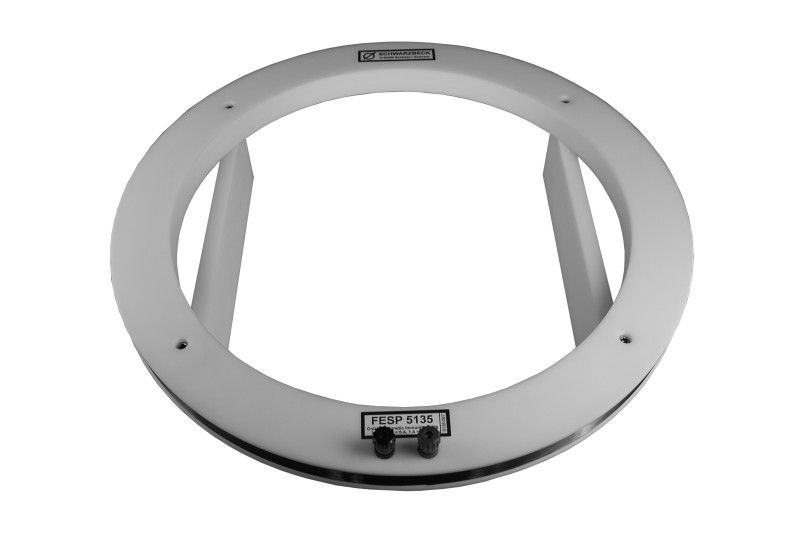

Круглая неэкранированная катушка FESP 5135
Наличие: По запросуПо запросу По запросу По запросу
Катушки Гельмгольца/излучающие рамки FESP 5135 Подробнее
Компания Schwarzbeck Mess-Elektronik - немецкая фирма, разрабатывающая и производящая продукцию для измерений и испытаний на ЭМС (электромагнитную совместимость). Компания была основана в 1953 году в Германии Гюнтером Шварцбеком, который во всей Европе считается основоположником по созданию приборов для ЭМС-измерений. Головной офис Schwarzbeck Mess-Elektronik расположен в городе Шёнау-им-Шварцвальд.
Компания Schwarzbeck Mess-Elektronik выпускает широкий ряд измерительных антенн с сопутствующими аксессуарами, эквиваленты сети, системы… подробнее
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
The magnetic loop FESP 5135 was designed to generate magnetic fields in the frequency range up to 300 kHz. The FESP 5135 is esp ecially used for magnetic immunity testing for large EuT which does not fit between Helmholtz coils. The FESP 5135 is equipped with spacers in order to achieve good repeatability of test results without using additional length measuring equipment. The magn etic fieldstrength generated by the coil is strictly proportional to the coil current, therefore a current measurement ca be used to determine the actual fieldstrength.
Свернуть
Развернуть
Основные возможности и технические характеристики
The magnetic loop FESP 5135 was designed to generate magnetic fields in the frequency range up to 300 kHz. The FESP 5135 is esp ecially used for magnetic immunity testing for large EuT which does not fit between Helmholtz coils. The FESP 5135 is equipped with spacers in order to achieve good repeatability of test results without using additional length measuring equipment. The magn etic fieldstrength generated by the coil is strictly proportional to the coil current, therefore a current measurement ca be used to determine the actual fieldstrength.
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
- Узнайте по тел.: +7 (495) 105 96 88
- Напишите нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Свернуть
Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ
Обозначение типа СИ
Изготовитель
Срок свидетельства или заводской номер
Характеристики
Загрузить технические характеристики
| Medium coil diameter: | 0.5 m |
| Number of turns: | 20 |
| Turn layers: | 1 |
| Mechanical Dimensions: | 500 x 500 x 140 mm |
| Terminals: | 4 mm |
| Usable Frequency Range: | 0 - 300 kHz |
| Inductance: | 485 µH |
| Resistance: | 0.8 Ω |
| Capacitance: | 45 pF |
| Resonance Frequency: | ≈1 MHz |
| Magnetic Fieldstrength at 1 A coil current: |
32.016 A/m 30.1 dBA/m |
| Continuos Current: | <5 A |
| Maximum Current: | 7 A (5 min.) |
| Max. Magnetic fieldstrength: | 224 A/m (5 min.) |
| Fieldstrength (cont. operation): | 160 A/m |
|
Weight: |
5.2 kg |
|
Spacer: |
100 mm |
|
Standard: |
EN 55103 - 2 A.3.1 |
