The FES-02 series will expand your existing microwave Signal Generator capabilities to conduct measurement in WR-02 band (325-500GHz)

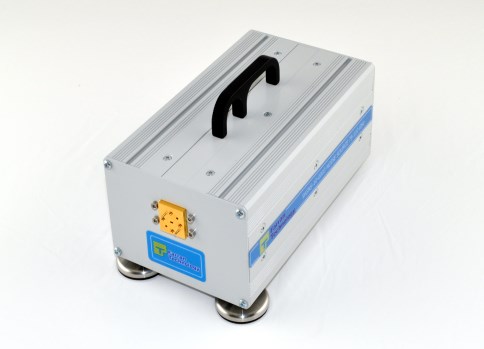

FES-02
Для увеличения картинки наведите мышкой
FES-02
FES-02
НаличиеПо запросу
По запросу
По запросу
По запросу
Аксессуары для генераторов сигналов FES-02 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
Description

The FES-02 series will expand your existing microwave Signal Generator capabilities to conduct measurement in WR-02 band (325-500GHz). These frequency extension modules easily connect to the output of your signal generator so you have a high performance source for your DUT characteristation activities. Characterise your DUT with the confidence that the superior performance in terms of output power, spurious and harmonics will provide product accurate results.

Features

• Solid state multipliers
• Coverage 40 GHz to 500 GHz
• High output power specification
• Good harmonic suppression
• Separate AC/DC power source
• Low cost
• Stable and light weight
• Supports FM/PM and pulse modulations
• Compatible with standard signal generators
• Optional manual variable attenuator

Applications
• Test equipment extension
• Frequency sources for emerging mm-wave applications
•RF/LO sources for mixer measurements

Accessories

• AC/DC converter with 2m cable
• Manual
Свернуть Развернуть
Основные возможности и технические характеристики
Description

The FES-02 series will expand your existing microwave Signal Generator capabilities to conduct measurement in WR-02 band (325-500GHz). These frequency extension modules easily connect to the output of your signal generator so you have a high performance source for your DUT characteristation activities. Characterise your DUT with the confidence that the superior performance in terms of output power, spurious and harmonics will provide product accurate results.

Features

• Solid state multipliers
• Coverage 40 GHz to 500 GHz
• High output power specification
• Good harmonic suppression
• Separate AC/DC power source
• Low cost
• Stable and light weight
• Supports FM/PM and pulse modulations
• Compatible with standard signal generators
• Optional manual variable attenuator

Applications
• Test equipment extension
• Frequency sources for emerging mm-wave applications
•RF/LO sources for mixer measurements

Accessories

• AC/DC converter with 2m cable
• Manual
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Не в реестре
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Не в реестре
Характеристики
Загрузить технические характеристики

Specification Unit Min Typ Max
System Operating Frequency GHz 325   500
Test Port Output Power (2) dBm   -20
RF Input Frequency GHz 10.83   16.67
RF Input Power dBm +5   +10
RF Multiplication Factor GHz   30
RF Input Port Damage Level dBm +15
RF Input VSWR -   < 1.5
RF Output VSWR -   < 2.5
Test Port Interface - WR-02 UG-387/UM
IEEE 1785-2a (Precision Style)
RF Connector - SMA (F)
DC Power Requirements - +12V at 1200 mA
Weight kg   1.5
Dimensions (L x W x H) - 250 x 130 x 85
Operating Temperatures °C 0   30
(1) Specifications are typical and subject to change without a notice.
(2) For frequencies greater than 110 GHz traceable only to FTL calorimeter.
