The FES-06 series will expand your existing microwave Signal Generator capabilities to conduct measurement in WR06 (110-170GHz).

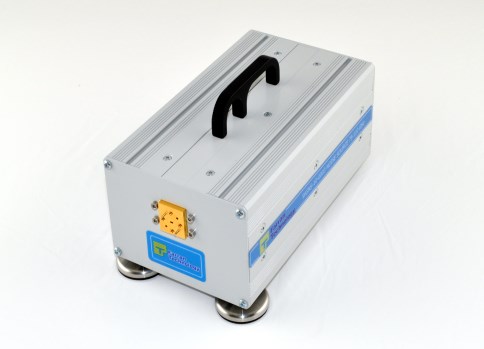

FES-06
Для увеличения картинки наведите мышкой
FES-06
FES-06
НаличиеПо запросу
По запросу
По запросу
По запросу
Аксессуары для генераторов сигналов FES-06 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
Description

The FES-06 series will expand your existing microwave Signal Generator capabilities to conduct measurement in WR06 (110-170GHz). These frequency extension modules easily connect to the output of your signal generator so you have a high performance source for your DUT characteristation activities. Characterise your DUT with the confidence that the superior performance in terms of output power, spurious and harmonics will provide product accurate results.

  Features

• Solid state multipliers
• Coverage 40 GHz to 325 GHz
• High output power specification
• Good harmonic suppression
• Separate AC/DC power source
• Low cost
• Stable and light weight
• Supports FM/PM and pulse modulations
• Compatible with standard signal generators
• Optional manual variable attenuator

Applications

• Test equipment extension
• Frequency sources for emerging mm-wave applications
•RF/LO sources for mixer measurements

  Accessories

• AC/DC converter with 2m cable
• Manual
Свернуть Развернуть
Основные возможности и технические характеристики
Description

The FES-06 series will expand your existing microwave Signal Generator capabilities to conduct measurement in WR06 (110-170GHz). These frequency extension modules easily connect to the output of your signal generator so you have a high performance source for your DUT characteristation activities. Characterise your DUT with the confidence that the superior performance in terms of output power, spurious and harmonics will provide product accurate results.

  Features

• Solid state multipliers
• Coverage 40 GHz to 325 GHz
• High output power specification
• Good harmonic suppression
• Separate AC/DC power source
• Low cost
• Stable and light weight
• Supports FM/PM and pulse modulations
• Compatible with standard signal generators
• Optional manual variable attenuator

Applications

• Test equipment extension
• Frequency sources for emerging mm-wave applications
•RF/LO sources for mixer measurements

  Accessories

• AC/DC converter with 2m cable
• Manual
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Не в реестре
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Не в реестре
Характеристики
Загрузить технические характеристики

Specification

Unit

Min

Typ

Max

System Operating Frequency

GHz

110



170

Test Port Output Power (2)

dBm



-10



Optional Manual Variable Attenuator

dB

0



25

RF Input Frequency

GHz

9.17



14.17

RF Input Power

dBm

+5



+10

RF Multiplication Factor

GHz



12



RF Input Port Damage Level

dBm

+15





RF Input VSWR

-



< 1.5



RF Output VSWR

-



< 1.5



Test Port Interface

-

WR-06 UG-387/UM

RF Connector

-

SMA (F)

DC Power Requirements

-

+12V at 1000 mA

Weight

kg



1.5



Dimensions (L x W x H)

-

250 x 130 x 85

Operating Temperatures

°C

0



30

(1) Specifications are typical and subject to change without a notice.
(2) For frequencies greater than 110 GHz traceable only to FTL calorimeter.
