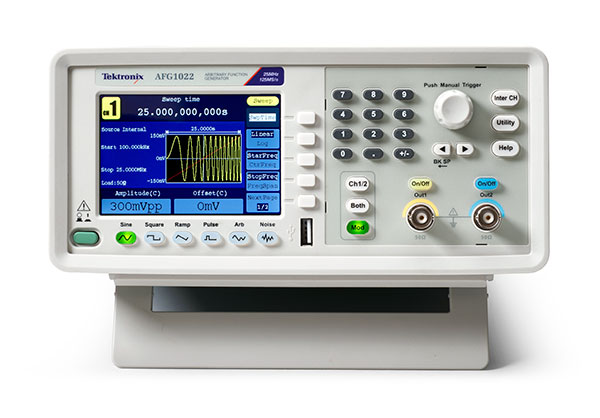

Серия генераторов сигналов произвольной формы и стандартных функций Tektronix AFG1000

Для увеличения картинки наведите мышкой

Артикул:

Избранное

Наличие: По запросу

По запросу

Генераторы сигналов AFG1000 Подробнее

Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix… подробнее

Обзор Характеристики Модели и опции Библиотека Отзывы (0)

Обзор

Основные возможности и технические характеристики

Универсальный генератор произвольной формы сигналов серии AFG1000 обеспечивает формирование сигналов с наилучшим соотношением цены и производительности. Серия включает две модели с двумя каналами, полосой пропускания до 60 МГц и амплитудой выходного сигнала до 10 В (пик-пик). Четыре режима работы, 50 встроенных часто используемых форм сигналов и встроенный 200-МГц частотомер покрывают большинство потребностей в формировании сигналов при проведении экспериментов и тестовых работ. 3,95-дюймовый TFT-дисплей, кнопки быстрого доступа, USB-интерфейс и программное обеспечение для ПК обеспечивают наиболее интуитивно понятные способы настройки прибора.

Основные технические характеристики

Два канала, синусоидальные сигналы 25 МГц или 60 МГц, прямоугольные сигналы 12,5 МГц или 30 МГц
14 разрядов, произвольные сигналы 125 Мвыб/с или 300 Мвыб/с с длиной записи 8 тыс. точек
Амплитуда от 1 мВ(пик-пик) до 10 В(пик-пик) на нагрузке 50 Ом

Основные возможности

Режимы непрерывной генерации, свипирования, импульсной модуляции и модуляции (AM, FM, PM, ASK, FSK, PSK, PWM) покрывают большинство требований студентов и других пользователей при выполнении экспериментов и тестовых задач
64 Мбайт внутренней энергонезависимой памяти для хранения произвольных форм сигналов
Встроенный частотомер с полосой 200 МГц и разрешением 6 разрядов обеспечивает простой и точный способ измерения частоты/периода/длительности импульса/коэффициента заполнения
Стандартные интерфейсы USB Host/Device для расширения памяти и дистанционного управления
Бесплатное программное обеспечение ArbExpress позволяет легко редактировать пользовательские формы сигналов через внешний USB-накопитель
Стандартная 5-летняя гарантия

Области применения

Лабораторные работы по электротехнике и электронике
Эксперименты в области связи
Моделирование сигналов датчиков
Функциональное тестирование

Производительность и возможности

Диапазон синусоидальных сигналов от 1 мкГц до 25 МГц или 60 МГц, с разрешением 12 разрядов или 1 мкГц и высокостабильным опорным генератором с дрейфом ±1 ppm, обеспечивает высокую точность воспроизведения сигнала в частотной области. Диапазон выходной амплитуды от 1 мВ(пик-пик) до 10 В(пик-пик) и разрешение 14 разрядов или 1 мВ(пик-пик) во всём частотном диапазоне — больше не нужно идти на компромисс между выходной амплитудой и частотой.

Четыре различных режима работы охватывают большинство сценариев использования, предлагая экономически эффективное решение. 50 наиболее часто используемых стандартных и произвольных форм сигналов встроены для быстрого доступа. Память произвольных форм сигналов до 8 тыс. точек позволяет пользователям воспроизводить реальные сигналы, захваченные с помощью осциллографа Tektronix или созданные с помощью программного обеспечения ArbExpress. Встроенный частотомер с полосой 200 МГц и разрешением 6 разрядов — это простой и точный способ измерения частот/периодов/длительности импульсов/коэффициента заполнения.

Простота использования

Высококачественный 3,95-дюймовый цветной TFT-дисплей отображает соответствующие настройки и параметры как в текстовом, так и в графическом формате, что даёт пользователям полную уверенность в своих настройках и позволяет сосредоточиться на решаемой задаче. Кнопки быстрого доступа на передней панели и ручка-энкодер обеспечивают доступ к наиболее часто используемым функциям и настройкам с минимальными усилиями и затратами времени. Встроенная 64-Мбайт энергонезависимая память вместе с интерфейсом USB-накопителя обеспечивают неограниченное пространство для хранения пользовательских форм сигналов.

Программное обеспечение и решения

Пользовательские произвольные формы сигналов, созданные с помощью бесплатного программного обеспечения ArbExpress, могут быть легко загружены в AFG1000 через USB-накопитель.

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
Не в реестре

Характеристики

Загрузить технические характеристики

Технические характеристики
Параметр	AFG1022	AFG1062
Синусоидальный сигнал
Диапазон частот	1 мкГц – 25 МГц	1 мкГц – 60 МГц
Синусоидальный сигнал в пакетном режиме	2 мГц – 25 МГц	2 мГц – 30 МГц
Эффективная максимальная выходная частота	25 МГц	60 МГц
Неравномерность амплитуды (1 В_пп), типичная
< 10 МГц	±0,4 дБ	±0,5 дБ
≥ 10 МГц и ≤ 25 МГц	±0,7 дБ	—
≥ 10 МГц и ≤ 60 МГц	—	±0,9 дБ
Гармонические искажения (1 В_пп)
≤ 10 МГц	< –50 дБн	< –60 дБн
> 10 МГц	< –50 дБн	< –47 дБн
Коэффициент гармоник	< 0,2 % (10 Гц – 20 кГц, 1 В_пп)
Паразитные составляющие (1 В_пп), типичные	< –45 дБн
Фазовый шум, типичный	1 МГц: < –110 дБн/Гц при отстройке 10 кГц, 1 В_пп
Остаточный шум тактовой частоты, типичный	–57 дБм
Прямоугольный сигнал
Диапазон частот	1 мкГц – 12,5 МГц	1 мкГц – 30 МГц
Время нарастания/спада, типичное	< 12 нс	< 10 нс
Джиттер (СКО), типичный	< 1 нс	< 500 пс
Выброс	< 5 %
Пилообразный сигнал
Диапазон частот	1 мкГц – 1 МГц	1 мкГц – 2 МГц
Нелинейность, типичная	≤ 0,1 % от пикового значения при 10 % – 90 % диапазона амплитуды, на 1 кГц, 1 В_пп, симметрия 50 %
Симметричность	0,0 % – 100,0 %
Импульсный сигнал
Диапазон частот	1 мкГц – 12,5 МГц	1 мкГц – 30 МГц
Диапазон длительности импульса	40 нс – 999 кс	17 нс – 999 кс
Разрешение длительности импульса	1 нс или 4 разряда
Коэффициент заполнения	< 1 МГц: 0,1 % – 99,9 % (действуют ограничения по длительности импульса) ≥ 1 МГц: 50 % (фиксированный)
Время нарастания/спада, типичное	< 12 нс, фиксированное	< 10 нс, фиксированное
Выброс, типичный	< 5 %
Джиттер (СКО), типичный	< 1 нс	< 500 пс
Шум
Полоса шума (-3 дБ)	25 МГц	50 МГц
Тип шума	Белый гауссовский
Постоянное напряжение (DC)
Диапазон	от –5 В до +5 В, нагрузка 50 Ом от –10 В до +10 В, разомкнутая цепь или высокоомная нагрузка
Произвольная форма сигнала
Диапазон частот	1 мкГц – 10 МГц	1 мкГц – 30 МГц
Произвольная форма в пакетном режиме	2 мГц – 10 МГц	2 мГц – 30 МГц
Эффективная аналоговая полоса (-3 дБ)	30 МГц	60 МГц
Энергонезависимая память	64 Мбайт
Длина памяти	2 – 8 192	2 – 1 млн точек
Частота дискретизации	125 Мвыб/с	300 Мвыб/с
Вертикальное разрешение	14 бит
Время нарастания/спада	< 10 нс	< 8 нс
Джиттер (СКО), типичный	< 6 нс
Физические характеристики
Габаритные размеры (Ш × В × Г)	230 × 110 × 306 мм
Вес (нетто)	3,4 кг
Вес (брутто)	4,7 кг

Модели и опции

	Товар

	Модели и Опции	Описание	Цена	Заказать

Модели

	AFG1022	Диапазон частот 25 МГц, с 2 выходными каналами, амплитудой выхода от 1 мВпик до 10 Впик	По запросу	- шт +
	AFG1062	Диапазон частот 60 МГц, с 2 выходными каналами, амплитудой выхода от 1 мВпик до 10 Впик	По запросу	- шт +

Сервисные опции

	Opt. C3	Сервис калибровки на 3 года	По запросу	- шт +
	Opt. C5	Сервис калибровки на 5 лет	По запросу	- шт +

Рекомендуемые дополнения

174-4401-xx	USB-кабель, тип A – тип B, длина 3 фута	По запросу	- шт +
174-5194-xx	USB-кабель, тип A – тип B, длина 6 футов	По запросу	- шт +
012-1732-xx	BNC-кабель, экранированный, от 0 до 1 ГГц, длина 3 фута	По запросу	- шт +
159-0568-xx	Предохранитель, вставной; 5 x 20 мм, 0,5 A, 250 В, с задержкой времени	По запросу	- шт +
159-0569-xx	Предохранитель, вставной; 5 x 20 мм, 1 A, 250 В, с задержкой времени	По запросу	- шт +
