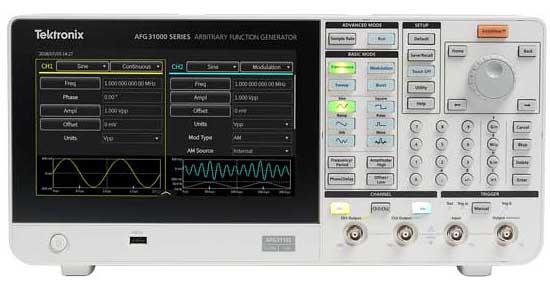

Генератор функций AFG31000 До 250 МГц, 14 бит, до 2 Гвыб/с

AFG31000
Для увеличения картинки наведите мышкой
AFG31000AFG31000AFG31000AFG31000
AFG31000AFG31000AFG31000AFG31000

Наличие: По запросу

По запросу
По запросу
По запросу

Генераторы сигналов AFG31000 Подробнее




Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.

В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Высокопроизводительный генератор сигналов произвольной формы и стандартных функций Tektronix серии AFG31000 оснащен самым большим среди подобных приборов сенсорным экраном, позволяющим контролировать форму сигнала в режиме реального времени. Расширенные возможности генерирования, программирования и проверки форм сигналов, а также современный сенсорный интерфейс превращают AFG31000 в простой и удобный инструмент, облегчающий работу исследователя и инженера.

Основные технические характеристики
  • Модели с 1 или 2 каналами
  • Амплитуда выходного сигнала от 1 мВпик-пик до 10 Впик-пик на нагрузке 50 Ом
  • Базовый режим (AFG)
    • Синусоидальный сигнал 25 МГц, 50 МГц, 100 МГц, 150 МГц или 250 МГц
    • Частота выборки 250 Мвыб./с, 1 Гвыб./с или 2 Гвыб./с
    • Разрешение по вертикали 14 бит
    • Встроенные сигналы: синусоидальный, прямоугольный, импульсный, линейно изменяющийся, шумовой и другие часто используемые сигналы
    • Режимы свипирования, пакетный и модуляции (AM, ЧМ, ФМ, ЧМн и ШИМ)
  • Расширенный режим (последовательность):
    • Непрерывный режим (опциональные режимы работы по последовательности, с запуском или стробируемый)
    • Память для сигналов произвольной формы до 16 млн точек в каждом канале (128 млн точек опционально)
    • Последовательность до 256 шагов с циклами сигналов, переходами и ожиданием
    • Переменная частота выборки от 1 мквыб./с до 2 Гвыб./с
  • Основные особенности
  • Запатентованная технология InstaView™ позволяет в режиме реального времени просматривать форму сигнала, подаваемого на тестируемое устройство, без использования пробников и осциллографа, что устраняет погрешность, вызванную рассогласованием импеданса
  • Опция для задания последовательностей до 256 шагов позволяет программировать длинные сложные сигналы
  • 9-дюймовый емкостной сенсорный экран работает так же, как на мобильном телефоне, и имеет экранные кнопки быстрого доступна к часто используемым функциям
  • Встроенное ПО ArbBuilder позволяет создавать и изменять сигналы произвольной формы без подключения к ПК
  • Выходы защищены от перенапряжения и перегрузки по току, что минимизирует возможность повреждения прибора
  • Совместимость с ПО TekBench™, которое помогает студентам настраивать прибор, выполнять измерения и анализировать их результаты
  • Области применения
  • Перспективные исследования
  • Формирование тактовой частоты и системная синхронизация
  • Воспроизведение реальных сигналов
  • Измерение характеристик и проверка компонентов и схем
  • Разработка и тестирование встраиваемых систем
  • Генерирование сигналов для общих целей тестирования
  • Базовый и расширенный режимы работы

    Приборы серии AFG31000 – это первые в отрасли генераторы сигналов произвольной формы с полнофункциональным базовым (AFG) и расширенным (по последовательности) режимами работы.

    В базовом режиме AFG31000 работает как традиционный генератор стандартных функций и сигналов произвольной формы. Сенсорный экран и органы управления на передней панели обеспечивают простую настройку прибора.

    В базовом режиме можно изменять частоту, не задумываясь о длине сигнала и частоте выборки. Это особенно удобно при разработке аналоговых схем, например, при измерении частотных характеристик фильтра/усилителя, или при разработке цифровых схем с часто изменяющейся тактовой частотой.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    Основные настройки охватываются одним взглядом и легко изменяются с помощью сенсорного экрана, цифровой клавиатуры или поворотной ручки.

    Появившийся в AFG31000 расширенный режим позволяет генерировать множество сигналов со сложными временными соотношениями. В этом режиме можно составить список (или последовательность) из 1-256 сигналов общей длиной до 16 млн точек/канал (128 млн точек/канал) и задать очередность их подачи. Поддерживаются следующие события: повтор, переход, ожидание, скачок и запуск. Большой объем памяти позволяет сохранять большое число сигналов или длинные сигналы.

    Этот режим очень полезен, когда требуется поочередно выполнить много разных сценариев тестирования. Вместо загрузки этих сценариев по одному, можно объединить их в последовательность и загрузить сразу. Последовательный переход от одного сценария к другому значительно увеличивает эффективность тестирования.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    В расширенном режиме можно создавать сложные сигнальные последовательности и гибко управлять их шагами

    AFG31000-Arbitrary-Function-Generators-Datasheet

    Последовательность из синусоидальных сигналов разной частоты и амплитуды

    Кроме того, в расширенном режиме можно изменять частоту выборки. Каждая выборка в сигнале выводится только один раз в каждом периоде. Выборка синхронизируется с частотой дискретизации. Поскольку при этом нет ни пропусков, ни повторений, то сохраняются все подробности сигнала. Эта функция очень полезна там, где требуется высочайшая точность воспроизведения сигнала, например, при генерировании сигналов с IQ модуляцией и импульсных последовательностей.

    Технология InstaView™ отображает фактическую форму сигнала, подаваемого на тестируемое устройство

    Большинство генераторов сигналов произвольной формы рассчитано на работу с 50-омной нагрузкой. Однако многие тестируемые устройства имеют другое входное сопротивление. Это рассогласование приводит к несоответствию формы сигнала, заданной на генераторе AFG, и формы сигнала на тестируемом устройстве.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    При выключенной функции InstaView AFG31000 работает как традиционный генератор стандартных функций. Из-за рассогласования импеданса на дисплее AFG отображается сигнал, отличающийся по форме от сигнала, который можно наблюдать на тестируемом устройстве.

    С запатентованной технологией InstaView ™приборы серии AFG31000 могут отображать фактическую форму сигнала на тестируемом устройстве, а не «номинальную», которая была установлена на генераторе. Отображаемый на AFG сигнал мгновенно реагирует на изменения частоты, амплитуды, формы и импеданса, произошедшие на тестируемом устройстве. InstaView помогает устранить погрешности и ошибки измерений, вызванные рассогласованием импедансов, без лишних усилий и использования дополнительных кабелей и приборов.

    AFG31000-Arbitrary-Function-Generators-Datasheet


    Со включенной функцией InstaView генератор AFG31000 показывает форму сигнала, наблюдаемую на тестируемом устройстве.

    Большой сенсорный экран и удобный пользовательский интерфейс

    На большом 9-дюймовом емкостном сенсорном дисплее отображаются все настройки и параметры. Как и на других интеллектуальных устройствах, для выбора, поиска, просмотра и изменения настроек параметров используются общепринятые жесты – касание и смахивание. Обеспечивается быстрый доступ к часто используемым функциям. Для традиционного управления используются привычные кнопки и поворотная ручка.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    Часто используемые настройки легко доступны через экранное меню

    Встроенное приложение ArbBuilder значительно облегчает создание и изменение сигналов произвольной формы

    В прошлом, для того чтобы создавать и изменять сигналы произвольной формы, нужно было иметь ПК со специальным приложением для редактирования сигнала. Затем созданный сигнал следовало загрузить в генератор через USB накопитель или по кабелю передачи данных. Это занимало много времени, особенно если сигнал требовалось часто изменять.

    ArbBuilder является встроенным приложением приборов серии AFG31000, позволяющим создавать и изменять сигналы произвольной формы прямо в генераторе. Для создания сигнала можно воспользоваться Редактором формул (Equation Editor) или библиотекой стандартных шаблонов. Большой сенсорный экран поддерживает функции управления одним касанием, перетаскивания и масштабирования нужных участков сигнала.

    Пользователь может быстро воспроизводить реальные сигналы, захваченные осциллографами или созданные с помощью стороннего ПО, загрузив в ArbBuilder файлы в формате CSV с USB накопителя.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    Создание сигнала произвольной формы с помощью удобного сенсорного интерфейса

    Упрощенная межприборная синхронизация

    В большинстве задач требуются один или два канала, но в некоторых применениях требуется больше. Например, для имитации сигналов трехфазной электросети часто требуется синхронизировать три двухканальных генератора, по одному на сигналы тока и напряжения каждой фазы. Это занимало много времени, требовало организации многочисленных кабельных соединений между генераторами и сложных настроек в меню каждого прибора.

    AFG31000 упрощает эту процедуру благодаря экранному мастеру, который руководит процессом кабельных подключений и выполнением настроек для синхронизации нескольких генераторов.


    Экранный мастер руководит процессом синхронизации нескольких приборов

    Возможность обновления защищает инвестиции

    AFG31000 поддерживает опции по модернизации, включая расширение полосы и памяти, а также добавление режима последовательности. Эти опции могут быть установлены на заводе или в любое время после покупки. Благодаря им можно существенно увеличить срок эксплуатации прибора. При изменении потребностей в измерениях вы можете приобрести и установить лицензии программного обновления, чтобы расширить возможности генератора. Возможность обновления обеспечивает полную защиту инвестиций владельца прибора.

    Свернуть Развернуть
    Основные возможности и технические характеристики

    Высокопроизводительный генератор сигналов произвольной формы и стандартных функций Tektronix серии AFG31000 оснащен самым большим среди подобных приборов сенсорным экраном, позволяющим контролировать форму сигнала в режиме реального времени. Расширенные возможности генерирования, программирования и проверки форм сигналов, а также современный сенсорный интерфейс превращают AFG31000 в простой и удобный инструмент, облегчающий работу исследователя и инженера.

    Основные технические характеристики
  • Модели с 1 или 2 каналами
  • Амплитуда выходного сигнала от 1 мВпик-пик до 10 Впик-пик на нагрузке 50 Ом
  • Базовый режим (AFG)
    • Синусоидальный сигнал 25 МГц, 50 МГц, 100 МГц, 150 МГц или 250 МГц
    • Частота выборки 250 Мвыб./с, 1 Гвыб./с или 2 Гвыб./с
    • Разрешение по вертикали 14 бит
    • Встроенные сигналы: синусоидальный, прямоугольный, импульсный, линейно изменяющийся, шумовой и другие часто используемые сигналы
    • Режимы свипирования, пакетный и модуляции (AM, ЧМ, ФМ, ЧМн и ШИМ)
  • Расширенный режим (последовательность):
    • Непрерывный режим (опциональные режимы работы по последовательности, с запуском или стробируемый)
    • Память для сигналов произвольной формы до 16 млн точек в каждом канале (128 млн точек опционально)
    • Последовательность до 256 шагов с циклами сигналов, переходами и ожиданием
    • Переменная частота выборки от 1 мквыб./с до 2 Гвыб./с
  • Основные особенности
  • Запатентованная технология InstaView™ позволяет в режиме реального времени просматривать форму сигнала, подаваемого на тестируемое устройство, без использования пробников и осциллографа, что устраняет погрешность, вызванную рассогласованием импеданса
  • Опция для задания последовательностей до 256 шагов позволяет программировать длинные сложные сигналы
  • 9-дюймовый емкостной сенсорный экран работает так же, как на мобильном телефоне, и имеет экранные кнопки быстрого доступна к часто используемым функциям
  • Встроенное ПО ArbBuilder позволяет создавать и изменять сигналы произвольной формы без подключения к ПК
  • Выходы защищены от перенапряжения и перегрузки по току, что минимизирует возможность повреждения прибора
  • Совместимость с ПО TekBench™, которое помогает студентам настраивать прибор, выполнять измерения и анализировать их результаты
  • Области применения
  • Перспективные исследования
  • Формирование тактовой частоты и системная синхронизация
  • Воспроизведение реальных сигналов
  • Измерение характеристик и проверка компонентов и схем
  • Разработка и тестирование встраиваемых систем
  • Генерирование сигналов для общих целей тестирования
  • Базовый и расширенный режимы работы

    Приборы серии AFG31000 – это первые в отрасли генераторы сигналов произвольной формы с полнофункциональным базовым (AFG) и расширенным (по последовательности) режимами работы.

    В базовом режиме AFG31000 работает как традиционный генератор стандартных функций и сигналов произвольной формы. Сенсорный экран и органы управления на передней панели обеспечивают простую настройку прибора.

    В базовом режиме можно изменять частоту, не задумываясь о длине сигнала и частоте выборки. Это особенно удобно при разработке аналоговых схем, например, при измерении частотных характеристик фильтра/усилителя, или при разработке цифровых схем с часто изменяющейся тактовой частотой.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    Основные настройки охватываются одним взглядом и легко изменяются с помощью сенсорного экрана, цифровой клавиатуры или поворотной ручки.

    Появившийся в AFG31000 расширенный режим позволяет генерировать множество сигналов со сложными временными соотношениями. В этом режиме можно составить список (или последовательность) из 1-256 сигналов общей длиной до 16 млн точек/канал (128 млн точек/канал) и задать очередность их подачи. Поддерживаются следующие события: повтор, переход, ожидание, скачок и запуск. Большой объем памяти позволяет сохранять большое число сигналов или длинные сигналы.

    Этот режим очень полезен, когда требуется поочередно выполнить много разных сценариев тестирования. Вместо загрузки этих сценариев по одному, можно объединить их в последовательность и загрузить сразу. Последовательный переход от одного сценария к другому значительно увеличивает эффективность тестирования.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    В расширенном режиме можно создавать сложные сигнальные последовательности и гибко управлять их шагами

    AFG31000-Arbitrary-Function-Generators-Datasheet

    Последовательность из синусоидальных сигналов разной частоты и амплитуды

    Кроме того, в расширенном режиме можно изменять частоту выборки. Каждая выборка в сигнале выводится только один раз в каждом периоде. Выборка синхронизируется с частотой дискретизации. Поскольку при этом нет ни пропусков, ни повторений, то сохраняются все подробности сигнала. Эта функция очень полезна там, где требуется высочайшая точность воспроизведения сигнала, например, при генерировании сигналов с IQ модуляцией и импульсных последовательностей.

    Технология InstaView™ отображает фактическую форму сигнала, подаваемого на тестируемое устройство

    Большинство генераторов сигналов произвольной формы рассчитано на работу с 50-омной нагрузкой. Однако многие тестируемые устройства имеют другое входное сопротивление. Это рассогласование приводит к несоответствию формы сигнала, заданной на генераторе AFG, и формы сигнала на тестируемом устройстве.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    При выключенной функции InstaView AFG31000 работает как традиционный генератор стандартных функций. Из-за рассогласования импеданса на дисплее AFG отображается сигнал, отличающийся по форме от сигнала, который можно наблюдать на тестируемом устройстве.

    С запатентованной технологией InstaView ™приборы серии AFG31000 могут отображать фактическую форму сигнала на тестируемом устройстве, а не «номинальную», которая была установлена на генераторе. Отображаемый на AFG сигнал мгновенно реагирует на изменения частоты, амплитуды, формы и импеданса, произошедшие на тестируемом устройстве. InstaView помогает устранить погрешности и ошибки измерений, вызванные рассогласованием импедансов, без лишних усилий и использования дополнительных кабелей и приборов.

    AFG31000-Arbitrary-Function-Generators-Datasheet


    Со включенной функцией InstaView генератор AFG31000 показывает форму сигнала, наблюдаемую на тестируемом устройстве.

    Большой сенсорный экран и удобный пользовательский интерфейс

    На большом 9-дюймовом емкостном сенсорном дисплее отображаются все настройки и параметры. Как и на других интеллектуальных устройствах, для выбора, поиска, просмотра и изменения настроек параметров используются общепринятые жесты – касание и смахивание. Обеспечивается быстрый доступ к часто используемым функциям. Для традиционного управления используются привычные кнопки и поворотная ручка.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    Часто используемые настройки легко доступны через экранное меню

    Встроенное приложение ArbBuilder значительно облегчает создание и изменение сигналов произвольной формы

    В прошлом, для того чтобы создавать и изменять сигналы произвольной формы, нужно было иметь ПК со специальным приложением для редактирования сигнала. Затем созданный сигнал следовало загрузить в генератор через USB накопитель или по кабелю передачи данных. Это занимало много времени, особенно если сигнал требовалось часто изменять.

    ArbBuilder является встроенным приложением приборов серии AFG31000, позволяющим создавать и изменять сигналы произвольной формы прямо в генераторе. Для создания сигнала можно воспользоваться Редактором формул (Equation Editor) или библиотекой стандартных шаблонов. Большой сенсорный экран поддерживает функции управления одним касанием, перетаскивания и масштабирования нужных участков сигнала.

    Пользователь может быстро воспроизводить реальные сигналы, захваченные осциллографами или созданные с помощью стороннего ПО, загрузив в ArbBuilder файлы в формате CSV с USB накопителя.

    AFG31000-Arbitrary-Function-Generators-Datasheet

    Создание сигнала произвольной формы с помощью удобного сенсорного интерфейса

    Упрощенная межприборная синхронизация

    В большинстве задач требуются один или два канала, но в некоторых применениях требуется больше. Например, для имитации сигналов трехфазной электросети часто требуется синхронизировать три двухканальных генератора, по одному на сигналы тока и напряжения каждой фазы. Это занимало много времени, требовало организации многочисленных кабельных соединений между генераторами и сложных настроек в меню каждого прибора.

    AFG31000 упрощает эту процедуру благодаря экранному мастеру, который руководит процессом кабельных подключений и выполнением настроек для синхронизации нескольких генераторов.


    Экранный мастер руководит процессом синхронизации нескольких приборов

    Возможность обновления защищает инвестиции

    AFG31000 поддерживает опции по модернизации, включая расширение полосы и памяти, а также добавление режима последовательности. Эти опции могут быть установлены на заводе или в любое время после покупки. Благодаря им можно существенно увеличить срок эксплуатации прибора. При изменении потребностей в измерениях вы можете приобрести и установить лицензии программного обновления, чтобы расширить возможности генератора. Возможность обновления обеспечивает полную защиту инвестиций владельца прибора.

    -----  Генератор сигналов произвольной формы и стандартных функций серии AGF3100. Руководство по вводу в эксплуатацию и безопасности
    012-1732-xx Экранированный кабель с разъёмами BNC, 0,9 м
    174-4401-xx Кабель с разъемами USB A и USB B, 0,9 м
     ----- Кабель питания
    ----- Сертификат калибровки
    ----- Трехлетняя гарантия на все детали и работу

    -----  Генератор сигналов произвольной формы и стандартных функций серии AGF3100. Руководство по вводу в эксплуатацию и безопасности
    012-1732-xx Экранированный кабель с разъёмами BNC, 0,9 м
    174-4401-xx Кабель с разъемами USB A и USB B, 0,9 м
     ----- Кабель питания
    ----- Сертификат калибровки
    ----- Трехлетняя гарантия на все детали и работу

    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    77294-20
    Наименование СИ
    Генераторы сигналов произвольной формы
    Обозначение типа СИ
    AFG31000
    Изготовитель
    Компания "Tektronix (China) Co., Ltd.", Китай
    Срок свидетельства или заводской номер
    30.01.2025
    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    77294-20
    Наименование СИ
    Генераторы сигналов произвольной формы
    Обозначение типа СИ
    AFG31000
    Изготовитель
    Компания "Tektronix (China) Co., Ltd.", Китай
    Срок свидетельства или заводской номер
    30.01.2025
    Характеристики
    Загрузить технические характеристики

    Технические характеристики

    Все приведенные значения являются гарантированными, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.

    Основные характеристики моделей
    Модель Диапазон частот синусоидального сигнала Число каналов
    AFG31021 25 МГц
    AFG31051 50 МГц
    AFG31101 100 МГц
    AFG31151 150 МГц
    AFG31251 250 МГц
    AFG31022 25 МГц
    AFG31052 50 МГц
    AFG31102 100 МГц
    AFG31152 150 МГц
    AFG31252 250 МГц
    Выходные характеристики
    Амплитуда
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Диапазон (нагрузка 50 Ом) ≤ 60 МГц: от 1 мВпик-пик до 10 Впик-пик
    > 60 МГц до ≤ 80 МГц: от 1 мВпик-пик до 8 Впик-пик
    > 80 МГц до ≤ 100 МГц: от 1 мВпик-пик до 6 Впик-пик
    ≤ 200 МГц: от 1 мВпик-пик до 5 Впик-пик
    > 200 MГц до ≤ 250 МГц: от 1 мВпик-пик до 4 Впик-пик
    Диапазон (без нагрузки или на высокоомной нагрузке) ≤ 60 МГц: от 2 мВпик-пик до 20 Впик-пик
    > 60 МГц до ≤ 80 МГц: от 2 мВпик-пик до 16 Впик-пик
    > 80 МГц до ≤ 100 МГц: от 2 мВпик-пик до 12 Впик-пик
    ≤ 200 МГц: от 2 мВпик-пик до 10 Впик-пик
    > 200 MГц до ≤ 250 МГц: от 2 мВпик-пик до 8 Впик-пик
    Погрешность ±(1% от установленного значения +1 мВпик-пик)
    (Синусоидальный сигнал 1 кГц, смещение 0 В, амплитуда > 1 мВпик-пик)
    Разрешение 0,1 мВпик-пик, 0,1 мВср. кв., 1 мВ, 0,1 дБм или 4 разряда
    Единицы измерения Vпик-пик, Vср. кв. (включая сигнал произвольной формы и шум), дБм (только синусоидальный), В (высокий и низкий уровень)
    Смещение
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Диапазон (нагрузка 50 Ом) ±(5 Впик-пик - Амплитудапик-пик ÷ 2) ±(2,5 Впик-пик - Амплитудапик-пик ÷ 2)
    Диапазон (без нагрузки или на высокоомной нагрузке) ±(10 Впик-пик - Амплитудапик-пик ÷ 2) ±(5 Впик-пик - Амплитудапик-пик ÷ 2)
    Погрешность ±(1% от |установленного значения| + 1 мВ + 0,5% от амплитуды (Впик-пик))
    Разрешение 1 мВ или 4 разряда
    Выходное сопротивление
    50 Ом
    Устанавливаемое сопротивление нагрузки
    По выбору: 50 Ом, от 1 Ом до 10,0 кОм, высокий импеданс (настраивает отображаемую амплитуду в соответствии с выбранным сопротивлением нагрузки)
    Электрическая прочность изоляции
    максимум 42 В пик. относительно шины заземления
    Защита от короткого замыкания
    Выходы сигнала выдерживают долговременное короткое замыкание на землю, имеющую гальваническую развязку
    Защита от сверхтока
    Когда входящий ток превышает 250 мА, срабатывают реле защиты выходных каналов, которые отсоединяют генератор от тестируемого устройства. Соединение может быть восстановлено только после отключения входящего тока.
    Общие характеристики – базовый режим
    Базовый режим (AFG)
    Режимы работы
    Непрерывный сигнал, модулированный сигнал, свипирование и пакетные сигналы
    Сигналы стандартных функций
    Синусоидальный, прямоугольный, импульсный, пилообразный и др. (шум, постоянный ток, sin(x)/x, функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус)
    Сигналы произвольной формы
    Частота выборки: 250 Мвыб./с, 1 Гвыб./с или 2 Гвыб./с (в зависимости от модели генератора и длины сигнала)

    Разрешение по вертикали: 14 бит

    Длина сигнала: от 2 до 131 072 точек

    Синусоидальный сигнал
    Диапазон частот
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Непрерывный режим от 1 мкГц до 25 МГц от 1 мкГц до 50 МГц от 1 мкГц до 100 МГц от 1 мкГц до 150 МГц от 1 мкГц до 250 МГц
    Пакетный режим от 1 мкГц до 12,5 МГц от 1 мкГц до 25 МГц от 1 мкГц до 50 МГц от 1 мкГц до 75 МГц от 1 мкГц до 125 МГц

    Максимальная эффективная частота выходного сигнала
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    25 МГц 50 МГц 100 МГц 150 МГц 250 МГц

    Неравномерность АЧХ (1 Впик-пик относительно 1 кГц)
    Диапазон частот AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 AFG31151, AFG31152, AFG31251, AFG31252
    < 5 МГц ±0,2 дБ ±0,2 дБ
    ≥ 5 МГц до 25 МГц ----- ±0,3 дБ
    ≥ 5 МГц до 100 МГц ±0,3 дБ -----
    > 25 МГц до 100 МГц ----- ±0,5 дБ
    > 100 МГц до 200 МГц ----- ±1,0 дБ
    > 200 MГц до 250 МГц ----- ±2,0 дБ

    Неравномерность АЧХ (1 Впик-пик относительно 1 кГц), типовое значение
    AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102, AFG31151, AFG31152 AFG31251 / AFG31252
    ±0,1 дБ ≤ 150 МГц: ±0,1 дБ
    ≥ 150 МГц до 250 МГц: ±0,3 дБ

    Гармонические искажения (1 Впик-пик), тип.
    Диапазон частот AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102
    от 10 Гц до < 20 кГц < –77 дБн
    ≥ 20 кГц до < 1 МГц < –72 дБн
    ≥ 1 МГц до < 5 МГц < –65 дБн
    ≥ 5 МГц до ≤ 100 МГц < –56 дБн

    Диапазон частот AFG31151, AFG31152, AFG31251, AFG31252
    от 10 Гц до < 1 МГц < –72 дБн
    ≥ 1 МГц до < 5 МГц < –74 дБн
    ≥ 5 МГц до < 25 МГц < –69 дБн
    ≥ 25 МГц до ≤ 250 МГц < –37 дБн

    Гармонические искажения, типовое значение
    ≤ 0,04 %, от 10 Гц до 20 кГц, 1 Впик-пик



    Паразитные составляющие (1 Впик-пик), типовое значение
    Диапазон частот AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102
    ≥ 10 Гц до < 1 МГц < –78 дБн
    ≥ 1 МГц до < 25 МГц < –73 дБн
    ≥ 25 МГц до ≤ 100 МГц < –78 дБн

    Диапазон частот AFG31151, AFG31152, AFG31251, AFG31252
    от 10 Гц до < 1 МГц < –80 дБн
    ≥ 1 МГц до < 25 МГц < –75 дБн
    ≥ 25 МГц до ≤ 250 МГц < –75 дБн + 6 дБн/октаву

    Фазовый шум, типовое значение
    < –125 дБн/Гц на частоте 20 МГц, отстройка 10 кГц, 1 Впик-пик

    Остаточный шум тактовой частоты, все модели
    –63 дБм

    Прямоугольный сигнал
    Диапазон частот
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    от 1 мкГц до 20 МГц от 1 мкГц до 40 МГц от 1 мкГц до 80 МГц от 1 мкГц до 120 МГц от 1 мкГц до 160 МГц

    Время нарастания/спада (тип.)
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Амплитуда ≤ 5 В пик-пик ≤ 7,0 нс ≤ 5,0 нс ≤ 3,5 нс ≤ 3,0 нс ≤ 2,0 нс
    Амплитуда > 5 В пик-пик ≤ 8,0 нс ≤ 6,0 нс ≤ 4,2 нс ----- -----

    Выброс, типовое значение
    < 3 %

    Джиттер (ср. кв.), типовое значение
    2,5 пс

    Линейно изменяющийся сигнал
    Диапазон частот
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    от 1 мкГц до 500 кГц от 1 мкГц до 800 кГц от 1 мкГц до 1 МГц от 1 мкГц до 1,5 МГц от 1 мкГц до 2,5 МГц

    Нелинейность, типовое значение (1 кГц, 1 Впик-пик, симметрия 100 %)
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    ≤ 0,1 % от пикового значения выходного сигнала ≤ 0,1 % от пикового значения выходного сигнала ≤ 0,15% от пикового значения выходного сигнала ≤ 0,2% от пикового значения выходного сигнала ≤ 0,2% от пикового значения выходного сигнала

    Симметрия
    от 0% до 100%
    Импульсный сигнал
    Диапазон частот
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    от 1 мкГц до 20 МГц от 1 мкГц до 40 МГц от 1 мкГц до 80 МГц от 1 мкГц до 120 МГц от 1 мкГц до 160 МГц

    Длительность импульса
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    от 16 нс до 999,99 с от 10 нс до 999,99 с от 6 нс до 999,99 с от 4 нс до 999,99 с от 3 нс до 999,99 с

    Разрешение длительности импульса
    10 пс или 5 разрядов
    Коэффициент заполнения
    от 0,001 % до 99,999 % (действует ограничение по длительности импульса)
    Длительность фронта
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    от 8 нс до 0,625 × период следования импульсов от 6 нс до 0,625 × период следования импульсов от 4 нс до 0,625 × период следования импульсов от 3 нс до 0,625 × период следования импульсов от 2 нс до 0,625 × период следования импульсов

    Разрешение длительности фронта
    10 пс или 4 разряда
    Диапазон задержки переднего фронта
    Режим Характеристика
    Непрерывный от 0 пс до периода повторения
    Пакетный режим от 0 пс до периода повторения – [длительность импульса + 0,8 × (длительность переднего фронта +(длительность заднего фронта)]

    Разрешение задержки переднего фронта
    10 пс или 8 разрядов
    Выброс, типовое значение
    < 2 %
    Джиттер (ср. кв.), типовое значение
    2,5 пс
    0 Гц
    Диапазон (нагрузка 50 Ом)
    AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 AFG31151, AFG31152, AFG31251, AFG31252
    от –5 до +5 В от –2,5 до +2,5 В

    Разрешение (нагрузка 50 Ом)
    1 мВ или 4 разряда
    Погрешность

    >
    ±(1 % от установленного значения + 1 мВ)
    Шум
    Полоса сигнала (-3 дБ)
    AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 AFG31151, AFG31152, AFG31251, AFG31252
    150 МГц 360 MГц

    Тип шума
    Белый гауссовский шум

    Внутренний шум
      Характеристика
    Добавить шум При включении амплитуда выходного сигнала снижается на 50 %
    Уровень от 0 до 50 % от выбранной амплитуды сигнала (Впик-пик)
    Разрешение 1 %
    Другие сигналы
    Диапазон частот
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    от 1 мкГц до 500 кГц от 1 мкГц до 800 кГц от 1 мкГц до 1 МГц от 1 мкГц до 1,5 МГц от 1 мкГц до 2,5 МГц
    Сигналы произвольной формы
    Диапазон частот
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Нормальный режим от 1 мГц до 12,5 МГц от 1 мГц до 25 МГц от 1 мГц до 50 МГц от 1 мГц до 75 MГц от 1 мГц до 125 МГц
    Пакетный режим от 1 мГц до 6,25 МГц от 1 мГц до 12,5 МГц от 1 мГц до 25 МГц от 1 мГц до 37,5 МГц от 1 мГц до 62,5 МГц

    Эффективная полоса аналогового сигнала (–3 дБ)
    AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 AFG31151, AFG31152, AFG31251, AFG31252
    150 МГц 360 MГц

    Длина сигнала
    от 2 до 131 072 точек

    Частота дискретизации
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Длина сигнала ≤ 16 384 точек 250 Мвыб./с 1 Гвыб./с 1 Гвыб./с 2 Гвыб./с 2 Гвыб./с
    Дина сигнала > 16 384 точек 250 Мвыб./с 250 Мвыб./с 250 Мвыб./с 250 Мвыб./с 250 Мвыб./с

    Разрешение по вертикали
    14 бит

    Время нарастания/спада (тип.)
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Амплитуда ≤ 5 В пик-пик ≤ 3,5 нс ≤ 3,5 нс ≤ 3,5 нс ≤ 2 нс ≤ 2 нс
    Амплитуда > 5 В пик-пик ≤ 4,2 нс ≤ 4,2 нс ≤ 4,2 нс ----- -----

    Джиттер (ср. кв.), типовое значение
    2,5 пс

    Модуляция
    АМ, ЧМ, ФМ
    Параметр Характеристика
    Несущая Любая, за исключением импульсного сигнала, шума, постоянного тока
    Источник сигналов Внутренний или внешний
    Внутренний модулирующий сигнал Синусоидальный, прямоугольный, пилообразный, шум, произвольная форма (макс. длина сигнала: AM 131 072 точки; ЧМ/ФМ/ШИМ 2048 точек)
    Частота внутреннего модулирующего сигнала от 1 мГц до 1 МГц

    Глубина АМ
    от 0,0 % до 120 %

    Разрешение АМ
    0,1 %

    Минимальная пиковая девиация ЧМ
    0 Гц

    Максимальная пиковая девиация ЧМ
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Синусоидальный сигнал 12,5 МГц 25 МГц 50 МГц 75 МГц 125 MГц
    Прямоугольный сигнал 10 МГц 20 МГц 40 МГц 60 МГц 80 МГц
    Сигнал произвольной формы 6,25 МГц 12,5 МГц 25 МГц 37,5 МГц 62,5 МГц
    Другие 250 кГц 400 кГц 500 кГц 750 кГц 1,25 МГц

    Девиация фазы ФМ
    от 0° до 180°

    Разрешение фазы ФМ
    0,1°

    ЧМн
    Параметр Характеристика
    Несущая Любая, за исключением импульсного сигнала, шума, постоянного тока
    Источники сигналов Внутренний или внешний
    Число манипуляций
    Внутренняя скорость манипуляции от 1 мГц до 1 МГц

    ШИМ
    Параметр Характеристика
    Несущая Импульсный
    Источники сигналов Внутренний или внешний
    Внутренний модулирующий сигнал Синусоидальный, прямоугольный, пилообразный, шум, произвольная форма (макс. длина сигнала: 2048 точек)
    Частота внутреннего модулирующего сигнала от 1 мГц до 1 МГц
    Диапазон девиации от 0 до 50 % периода следования импульсов

    Свипирование
    Тип
    Линейное, логарифмическое
    Сигналы
    Любые, за исключением импульсного сигнала, шума, постоянного тока
    Время свипирования
    от 1 мс до 500 с
    Время удержания/возврата
    от 0 с до 500 с
    Макс. общее время свипирования
    500 с

    Погрешность, тип. значение: < 0,4 %

    Мин. начальная/конечная частота
    Все сигналы, кроме произвольной формы: 1 мкГц

    Произвольной формы: 1 мГц

    Макс. начальная/конечная частота
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Синусоидальный сигнал 25 МГц 50 МГц 75 МГц 125 MГц 250 МГц
    Прямоугольный сигнал 20 МГц 40 МГц 80 МГц 120 МГц 160 MГц
    Сигнал произвольной формы 12,5 МГц 25 МГц 50 МГц 75 МГц 125 MГц
    Другие 500 кГц 800 кГц 1 мГц 1 мГц 2,5 МГц

    Пакетный режим
    Сигнал
    Любой, за исключением шума, постоянного тока
    Тип
    С запуском, стробируемый
    Число пакетов
    от 1 до 1 000 000 периодов или непрерывно
    Внутренняя скорость запуска
    от 1 мкс до 500,0 с
    Источники запуска и стробирования
    Внутренний, внешний, интерфейс дистанционного управления
    InstaView™
    Сигналы
    Любые, за исключением шума
    Кабель (выход канала на нагрузку)
    50 Ом BNC – BNC
    Режимы работы
    Непрерывный в базовом режиме
    Максимальный диапазон измерений (пост. напр. + пик. перем. напр.)
    AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 AFG31151, AFG31152, AFG31251, AFG31252
    от –10 до +10 В от –5 до +5 В

    Измерение уровня постоянного напряжения
    Параметр Характеристика
    Погрешность (нагрузка 50 Ом), тип. ±(2 % от установленного значения + 20 мВ пик-пик)
    Разрешение 1 мВ или 4 разряда

    Измерение амплитуды
    Параметр Характеристика
    Погрешность (синус., 1 кГц, 1 Впик-пик, на нагр. 50 Ом, тип.) ±(2 % от установленного значения + 20 мВ)
    Разрешение 1 мВ или 4 разряда

    Полоса сигнала (-3 дБ)
    500 МГц

    Неравномерность АЧХ, синусоидальный сигнал, 1 Впик-пик, на нагрузке 50 Ом, относит. 1 кГц (тип.)
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    от 0 до 100 МГц: ±1 дБ от 0 до 200 МГц: ±1 дБ
    от 200 MГц до 250 МГц: ±2 дБ

    Измерение задержки распространения сигнала по кабелю (тип.)
    Параметр Характеристика
    Диапазон от 0 до 20 нс (длина кабеля около 4 м)
    Погрешность (тип.) ± 500 пс
    Общие характеристики – расширенный режим
    Объем памяти сигналов
    16 млн точек (128 млн точек опционально) в каждом канале
    Режимы работы

    Стандартный: непрерывный

    Опциональные: по последовательности, с запуском, стробируемый

    Количество исходных сигналов

    Непрерывных, с запуском, стробируемых: 1

    По последовательности: от 1 до 256 точек

    Минимальная длина сигнала
    168 точек
    Шаг квантования сигнала
    1 точка
    Разрешение по вертикали
    14 бит
    События перехода/запуска
    Внешний запуск (по положительному или отрицательному перепаду), ручной запуск, по таймеру, по командам SCPI
    Число повторений
    от 1 до 1 000 000 или до бесконечности
    Диапазон таймера
    от 2 мкс до 3600 с
    Разрешение таймера
    4 нс или 8 разрядов
    Переменная частота выборки
      AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Диапазон от 1 мквыб./с до 250 Мвыб./с от 1 мквыб./с до 500 Мвыб./с от 1 мквыб./с до 1 Гвыб./с от 1 мквыб./с до 2 Гвыб./с от 1 мквыб./с до 2 Гвыб./с
    Погрешность 10-6 выб./с
    Разрешение 1 мквыб./с или 12 разрядов
    Время нарастания/спада (тип.)
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    Амплитуда ≥ 5 Впик-пик: ≤4,2 нс
    Амплитуда < 5 Впик-пик: ≤3,5 нс
    ≤ 3,0 нс ≤ 2,0 нс
    Глитч, типичный
    < 2%
    Неравномерность АЧХ, типовое значение (1 Впик-пик относительно 1 кГц)
    Диапазон частот Все модели
    < 5 МГц ±0,3 дБ
    ≥ 5 МГц до 25 МГц ±0,5 дБ
    ≥ 25 МГц до 50 МГц ±0,6 дБ
    ≥ 50 МГц до 100 МГц ±1,0 дБ
    > 100 МГц до 150 МГц ±1,5 дБ
    ≥ 150 МГц до 250 МГц ±2,3 дБ

    Гармонические искажения, типовое значение (синусоидальный сигнал, частота выборки 64 точек/период, 1 Впик-пик)
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    < –76 дБн при 250 Мвыб./с или 3,90625 МГц < –67 дБн при 500 Мвыб./с или 7,8125 МГц < –61 дБн при 1 Гвыб./с или 15,625 МГц < –63 дБн при 2 Гвыб./с или 31,25 МГц < –63 дБн при 2 Гвыб./с или 31,25 МГц
    Паразитные составляющие, типовое значение (синусоидальный сигнал, частота выборки 64 точек/период, 1 Впик-пик)
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    < –81 дБн при 250 Мвыб/с или 3,90625 МГц < –74 дБн при 500 Мвыб/с или 7,8125 МГц < –75 дБн при 1 Гвыб/с или 15,625 МГц < –64 дБн при 2 Гвыб/с или 31,25 МГц < –64 дБн при 2 Гвыб/с или 31,25 МГц
    Динамический диапазон, свободный от паразитных составляющих, типовое значение (синусоидальный сигнал, частота выборки 64 точки/период, 1 Впик-пик)
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    < –76 дБн при 250 Мвыб./с или 3,90625 МГц < –67 дБн при 500 Мвыб./с или 7,8125 МГц < –61 дБн при 1 Гвыб./с или 15,625 МГц < –63 дБн при 2 Гвыб./с или 31,25 МГц < –63 дБн при 2 Гвыб./с или 31,25 МГц
    Фазовый шум, типовое значение (синусоидальный сигнал, частота выборки 64 точек/период, 1 Впик-пик, отстройка 10 кГц)
    AFG31021 / AFG31022 AFG31051 / AFG31052 AFG31101 / AFG31102 AFG31151 / AFG31152 AFG31251 / AFG31252
    < –132 дБн при 250 Мвыб./с или 3,90625 МГц < –130 дБн при 500 Мвыб./с или 7,8125 МГц < –125 дБн при 1 Гвыб./с или 15,625 МГц < –113 дБн при 2 Гвыб./с или 31,25 МГц < –113 дБн при 2 Гвыб./с или 31,25 МГц

    Регулировка сдвига фазы
    Диапазон
    от –320 нс до 320 нс (между каналами 1 и 2 в двухканальных моделях при максимальной частоте выборки)
    Разрешение
    100 пс или 4 разряда
    Погрешность (тип.)
    ±(1 % от установленного значения + 500 пс)
    Исходный фазовый сдвиг (тип.)
    < 500 пс
    Общие характеристики
    Разрешение по частоте на выходе
    Погрешность частоты

    ±10-6от установленного значения (за исключением сигналов произвольной формы), от 0° до +50 °C

    ±10-6от установленного значения ± 1 мкГц (для сигналов произвольной формы), от 0° до +50 °C

    Относительный уход частоты
    ±1,0 x 10-6 в год
    Фаза
    Диапазон
    от –180° до +180°
    Разрешение

    0,01° (синусоидальный)

    0,1° (другие сигналы)

    Интерфейс для удаленного программирования
    GPIB, Ethernet 10BASE-T / 100BASE-TX / 1000BASE-T, USB 2.0
    Максимальное время конфигурирования (тип.)
      USB LAN GPIB
    Смена функции 61 мс 61 мс 63 мс
    Смена частоты (кроме импульсных сигналов) 3 мс 4 мс 6 мс
    Смена частоты (для импульсных сигналов) 2,5 мс 3 мс 8 мс
    Смена амплитуды 65 мс 66 мс 77 мс
    Выбор пользовательского сигнала произвольной формы (длиной 4 тыс. точек из накопителя USB) 43 мс 40 мс 53 мс
    Выбор пользовательского сигнала произвольной формы (длиной 128 тыс. точек из накопителя USB) 86 мс 92 мс 92 мс
    Время загрузки данных для сигнала из 4000 точек 36 мс 21 мс 21 мс
    Источник питания
    Напряжение и частота
    100-240 В, 47-63 Гц

    115 В, 360-440 Гц

    Потребляемая мощность
    120 Вт
    Время прогрева (типовое значение)
    20 минут (мин.)
    Длительность автоматической диагностики при включении питания
    < 24 с
    Акустический шум
    < 50 дБА
    Дисплей
    9-дюймовый емкостной сенсорный экран разрешением 800 × 480
    Язык интерфейса и справочной системы
    Английский, французский, немецкий, японский, корейский, упрощенный и традиционный китайский, русский (выбирается пользователем)
    Характеристики дополнительных входов
    Вход внешнего модулирующего сигнала, каналы 1 и 2
    Диапазон входного напряжения
      Характеристика
    АМ, ЧМ, ФМ, ШИМ Полный диапазон ±1 В
    ЧМн Логический уровень 3,3 В
    Входное сопротивление
    5,2 кОм
    Диапазон частот
    125 кГц (1 Mвыб./с)
    Вход внешнего запуска
    Уровень
    Совместимый с ТТЛ
    Импеданс
    10 кОм
    Минимальная длительность импульса
    100 нс
    Перепад
    Положительный или отрицательный, выбирается
    Диапазон задержки запуска
    от 0 нс до 85 нс
    Разрешение задержки запуска
    100 пс или 5 разряда
    Задержка запуска (тип.)
    390 нс (от входа запуска до выхода сигнала)
    Джиттер (ср. кв.), типовое значение
    100 пс (для выхода сигнала, со входом внешнего запуска в пакетном режиме)
    Вход опорной частоты 10 МГц
    Импеданс
    1 кОм
    Режим связи по входу
    По переменному току
    Необходимый размах входного напряжения
    от 100 мВпик-пик до 5 Впик-пик
    Диапазон захвата
    10 МГц, ±35 кГц
    Дополнительный внешний вход канала 1
    Импеданс
    50 Ом
    Диапазон входного напряжения
    от -1 до +1 В (пост. напряжение + пик. перем. напряжение)
    Полоса пропускания
    от 0 до 10 МГц (–3 дБ) при 1 Впик-пик
    Характеристики дополнительных выходов
    Выход сигнала запуска, канал 1
    Уровень
    Положительный импульс уровня ТТЛ на нагрузке 1 кОм
    Импеданс
    50 Ом
    Джиттер (ср. кв.), типовое значение
    10 пс для всех моделей

    Выходная частота
      Характеристика
    Частота сигнала < 4,9 МГц Такая же, как частота сигнала
    Частота сигнала ≥ 4,9 МГц до < 50 МГц Дробное значение частоты сигнала
    Частота сигнала ≥ 50 МГц Выходной сигнал отсутствует
    Выход опорной частоты 10 МГц
    Импеданс
    50 Ом, связь по переменному току
    Амплитуда
    1,2 Впик-пик на нагрузке 50 Ом
    Габариты и масса
    Размеры
    Высота
    191,8 мм
    Ширина
    412,8 мм
    Глубина
    143,3 мм
    Масса
    Нетто
    4,7 кг
    Брутто
    7,0 кг
    Электромагнитная совместимость, условия окружающей среды и безопасность
    Температура
    При работе
    от 0 до +50 °C
    При хранении
    от –30 до +70 °C
    Относительная влажность
    При работе

    ≤ 80 %, от 0 °C до +40 °C

    ≤ 60 %, > 40 °C до +50°C, без образования конденсата

    При хранении

    от 5 % до 90 %, < +40 °C, без образования конденсата

    от 5 % до 80 %, ≥ +40 °C до +60 °C, без образования конденсата

    от 5 % до 40 %, > +60 °C до +70 °C, без образования конденсата

    Высота над уровнем моря
    При работе
    до 3000 м
    При хранении
    до 12 000 м
    Электромагнитная совместимость
    EN61326-1:2013, EN 61326-2-1:2013
    Европейский союз
    Директива Совета ЕС 2004/108/EC
    Безопасность

    UL 61010-1:2004

    CAN/CSAC22.2 No. 61010-1:2004

    МЭК 61010-1:2001

    Защита от перегрева
    Защита от перегрева осуществляется путем отключения выходов прибора
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    AFG31021
    Количество аналоговых каналов 1, Выходная частота 25 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 250 Мвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31252
    Количество аналоговых каналов 2, Выходная частота 250 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 2 Гвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31051
    Количество аналоговых каналов 1, Выходная частота 50 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 500 Мвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31022
    Количество аналоговых каналов 2, Выходная частота 25 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 250 Мвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31052
    Количество аналоговых каналов 2, Выходная частота 50 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 500 Мвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31101
    Количество аналоговых каналов 1, Выходная частота 100 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 1 Гвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31151
    Количество аналоговых каналов 1, Выходная частота 150 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 2 Гвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31102
    Количество аналоговых каналов 2, Выходная частота 100 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 1 Гвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31152
    Количество аналоговых каналов 2, Выходная частота 150 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 2 Гвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    AFG31251
    Количество аналоговых каналов 1, Выходная частота 250 МГц, Длина записи 16 Мвыб на канал, Частота дискретизации 2 Гвыб/с, Разрешение по вертикали 14 бит
    По запросу
    - шт +
    Принадлежности в комплекте поставки
    174-4401-xx
    Кабель с разъемами USB A и USB B, 0,9 м
    По запросу
    - шт +
    -----
    Трехлетняя гарантия на все детали и работу
    По запросу
    - шт +
    Кабель питания
    Опция A0
    Вилка питания для сетей Северной Америки (115 В, 60 Гц)
    По запросу
    - шт +
    Опция A1
    Вилка питания для сетей Европы (220 В, 50 Гц)
    По запросу
    - шт +
    Опция A2
    Вилка питания для сетей Великобритании (240 В, 50 Гц)
    По запросу
    - шт +
    Опция A3
    Вилка питания для сетей Австралии (240 В, 50 Гц)
    По запросу
    - шт +
    Опция A5
    Вилка питания для сетей Швейцарии (220 В, 50 Гц)
    По запросу
    - шт +
    Опция A6
    Вилка питания для сетей Японии (100 В, 50/60 Гц)
    По запросу
    - шт +
    Опция A10
    Вилка питания для сетей Китая (50 Гц)
    По запросу
    - шт +
    Опция A11
    Вилка питания для сетей Индии (50 Гц)
    По запросу
    - шт +
    Опция A12
    Вилка питания для сетей Бразилии (60 Гц)
    По запросу
    - шт +
    Опция A99
    Шнур электропитания отсутствует
    По запросу
    - шт +
    Сервисные опции
    Опция C3
    Услуги по калибровке в течение 3 лет
    По запросу
    - шт +
    Опция C5
    Услуги по калибровке в течение 5 лет
    По запросу
    - шт +
    Опция D1
    Протокол с данными калибровки
    По запросу
    - шт +
    Опция D3
    Протокол с данными калибровки за 3 года (с опцией C3)
    По запросу
    - шт +
    Опция D5
    Протокол с данными калибровки за 5 лет (с опцией C5)
    По запросу
    - шт +
    Опция R5
    Ремонт в течение 5 лет (включая гарантийное обслуживание)
    По запросу
    - шт +
    Опция T3
    План полной защиты инвестиций на три года. Включает ремонт и замену в случае износа, случайного повреждения, в том числе вызванного электростатическим разрядом или перенапряжением, а также профилактическое техобслуживание, пятидневный срок ремонта и приоритетный доступ к поддержке клиентов
    По запросу
    - шт +
    Опция T5
    План полной защиты инвестиций на пять лет. Включает ремонт и замену в случае износа, случайного повреждения, в том числе вызванного электростатическим разрядом или перенапряжением, а также профилактическое техобслуживание, пятидневный срок ремонта и приоритетный доступ к поддержке клиентов
    По запросу
    - шт +
    Гарантия
    Гарантия на изделие
    Трехлетняя гарантия на все детали и работу
    По запросу
    - шт +
    Рекомендуемые принадлежности
    012-1732-xx
    Экранированный кабель с разъёмами BNC, 0,9 м
    По запросу
    - шт +
    012-0991-xx
    Кабель GPIB в двойном экране
    По запросу
    - шт +
    11004902
    Оконечная нагрузка 50 Ом с разъёмом BNC
    По запросу
    - шт +
    011-0049-02
    Оконечная нагрузка 50 Ом с разъёмом BNC
    По запросу
    - шт +
    ACD4000B
    Мягкая сумка для переноски
    По запросу
    - шт +
    HCTEK54
    Жесткий кейс для переноски (требуется ACD4000B)
    По запросу
    - шт +
    Опции, устанавливаемые на заводе
    MEM
    Увеличение объема памяти сигналов произвольной формы до 128 млн точек/канал в расширенном режиме
    По запросу
    - шт +
    SEQ
    Добавление следующих режимов работы в расширенном режиме: по последовательности, с запуском и стробируемый
    По запросу
    - шт +
    Язык надписей на передней панели
    Опция L0
    Накладка с надписями на английском языке для передней панели прибора (по умолчанию)
    По запросу
    - шт +
    Опция L1
    Накладка с надписями на французском языке для передней панели прибора
    По запросу
    - шт +
    Опция L2
    Накладка с надписями на итальянском языке для передней панели прибора
    По запросу
    - шт +
    Опция L3
    Накладка с надписями на немецком языке для передней панели прибора
    По запросу
    - шт +
    Опция L4
    Накладка с надписями на испанском языке для передней панели прибора
    По запросу
    - шт +
    Опция L5
    Накладка с надписями на японском языке для передней панели прибора
    По запросу
    - шт +
    Опция L6
    Накладка с надписями на португальском языке для передней панели прибора
    По запросу
    - шт +
    Опция L7
    Накладка с надписями на упрощенном китайском языке для передней панели прибора
    По запросу
    - шт +
    Опция L8
    Накладка с надписями на традиционном китайском языке для передней панели прибора
    По запросу
    - шт +
    Опция L9
    Накладка с надписями на корейском языке для передней панели прибора
    По запросу
    - шт +
    Опция L10
    Накладка с надписями на русском языке для передней панели прибора
    По запросу
    - шт +
    Опция L99
    Без накладки для передней панели прибора
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
