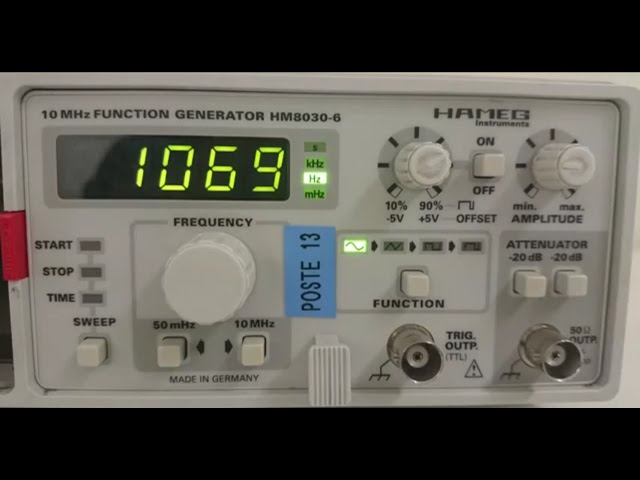

Модуль генератора функций/произвольных сигналов до 10 МГц
Наличие: По запросуПо запросу По запросу По запросу
Генераторы сигналов HM8030 Подробнее
Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.
В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.
На… подробнее
Обзор
Диапазон частот: 50 мГц - 10 МГц; выходная амплитуда: до 10 В пп (на нагрузке 50 Ом)
Формы сигналов: синус, треугольник, меандр, импульс, DC-смещение
Искажения: < 0.5 % до 1 МГц; время нарастания/спада: тип. 15 нс
Внутренний и внешний свип, ЧМ (с опцией HO801)
Защита от перенапряжения и короткого замыкания
Диапазон частот: 50 мГц - 10 МГц; выходная амплитуда: до 10 В пп (на нагрузке 50 Ом)
Формы сигналов: синус, треугольник, меандр, импульс, DC-смещение
Искажения: < 0.5 % до 1 МГц; время нарастания/спада: тип. 15 нс
Внутренний и внешний свип, ЧМ (с опцией HO801)
Защита от перенапряжения и короткого замыкания
Свернуть
Развернуть
Основные возможности и технические характеристики
Свернуть
Развернуть
Основные возможности и технические характеристики
Свернуть
Развернуть
Комплектация
- Шнур питания
- Руководство по эксплуатации
Свернуть
Развернуть
Комплектация
- Шнур питания
- Руководство по эксплуатации
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Характеристики
Загрузить технические характеристики
| Модель | Функцинальный генератор HM8030-6 | |||||
| Режим работы |
Синус - прямоугольник - триугольник - постоянное значение - свободно здавемый импульс, внутренняя развертка, или внешняя ЧМ, с или без смещения по постоянному знчеию |
|||||
| Частота | Полный диапазон | регулировка перменной частоты | Частотная стабильность | |||
|
0,05 Гц . . . 10 МГц (8 десятков шагов) |
от x0,09 до x1,1 (12:1) |
<0,5%/h или 0,8%/24ч при постоянной температура окружающей среды (среднее значение настройки по частоте) |
||||
| Характеристика формы сигнала | ||||||
| Искажение синуса | 0,05 Гц ... 1 MГц: | 1 MГц ... 10 MГц | ||||
| не более 0,5% | не более 5% | |||||
| Фронт прямоугольной волны | 15 нс (тип.) | |||||
| величина уровня сигнла | 1 В | |||||
| Перегрузка (выход заканчивается 50 Ω) | <5% | |||||
| Нелинейность триугольника | < 1% (при 100 кГц) | |||||
| Дисплей | ||||||
| Частота | 5 делений, 7 сегментов LED; 8 x 5 мм каждый | |||||
| Погрешность | до 5Гц | от 5 Гц до 10 MГц | ||||
| ±(3% + 3 деление) | ±(5x10-5 + 1 деление) | |||||
| LED-индикация | мГц, Гц, кГц или с | |||||
| Выходные параметры | ||||||
| Сигнал | проверка КЗ | |||||
| Сопротивление | 50 Ω | |||||
| Выходное напряжение | при 50Ω | при ХХ | ||||
| 10 Впп | 20 Впп | |||||
| Импульсное выходное напряжение | при 50Ω: | при ХХ | ||||
| 5 Впп | 10 Впп | |||||
| Ослабление | макс. 60 дБ | |||||
| Два шага | 20 дБ ±0,2 дБ каждый | |||||
| Диапазон | 0 ... 20 дБ | |||||
| неравномерноть амплитуды (синус./треугольн.) | 0.05 Гц ... 0.5 MГц | 0.5 MГц ... 10 MГц | ||||
| не более 0.2 дБ | не более 2.0 дБ | |||||
| Смещение напряжения: (вкл/выкл, иключая импульсные функц.) | смещение при 50 Ω: | смещение при ХХ | ||||
| не более ±2.5В | не более ±5В | |||||
| Выходной триггер | Примоугольный импульс синхронизации | |||||
| +5В/TTL | ||||||
| вход ЧМ | (VCF, BNC на лицевой панели HM8001-2 и опции HO801) | |||||
| Изменение частоты | 1 : 100 | |||||
| Входное сопротивление | 6кΩ II 25 пФ | |||||
| Защита от перегрузки | не более ±30В | |||||
| Внутреннее свипирование | ||||||
| Скорость свипирования | 20мс ... 15с | |||||
| диапазон свипирования | 1 : 100 | |||||
| Основная информация | ||||||
| Рабочая температура | +5°C . . . +40°C | |||||
| Температура хранения | –20°C . . . +70°C | |||||
| Влажность | 5% . . . 80% (без конденсации) | |||||
| Напряжение питания (от HM8001-2) | +5В/200мA,+16В/300мA, –16В/250мA (∑= 9,8 В) | |||||
| Рагмеры (без 22-pin соединителя): | Д x В x Ш | Вес | ||||
| 135 x 68 x 228 мм | 0,80 кг | |||||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
HM8030
|
Модуль генератора функций/произвольных сигналов до 10 МГц
|
По запросу |
1
| Lieferumfang |
|
HM8030-6
|
Betriebsanleitung
|
По запросу |
2
| Optionales Zubehör |
|
HZ33, HZ34
|
BNC-Messkabel
|
По запросу | ||
|
HZ22
|
50 Ω Duchgangsabschluss
|
По запросу | ||
|
R&S® HZ22
|
50 Ω Duchgangsabschluss
|
По запросу | ||
|
HZ10 S/R
|
Silikonumhülle Messleitung
|
По запросу |
