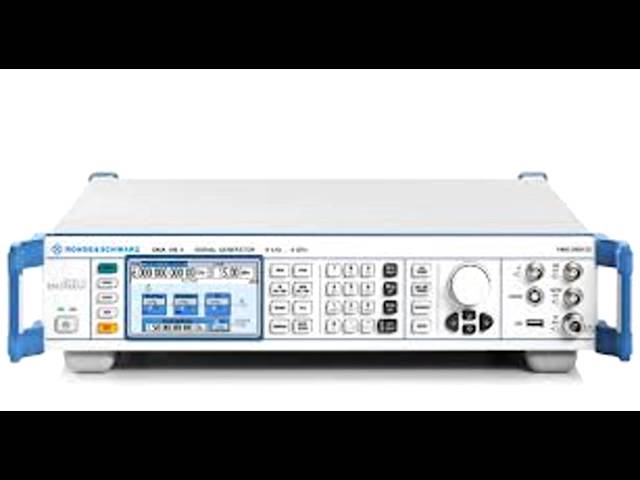

Аналоговый генератор СВЧ-сигналов высшего класса от 9 кГц до 6 ГГц Rohde & Schwarz SMA100A

SMA100A
Для увеличения картинки наведите мышкой
SMA100ASMA100A
SMA100ASMA100A
НаличиеПо запросу
По запросу
По запросу
По запросу
Генераторы сигналов SMA100A Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Ключевые факты

  • Частотные опции от 9 кГц до 3 ГГц/6 ГГц
  • Очень низкий однополосный фазовый шум, типовое значение -141 дБн (при частоте 1 ГГц, отстройке 20 кГц, полосе измерения 1 Гц), с опцией
  • Негармонические составляющие <-96 дБн (f < 750 МГц, отстройка от несущей > 10 кГц), с опцией
  • Высокая выходная мощность до +18 дБмВт (+28 дБмВт в режиме расширенного диапазона)
  • Эмуляция приборов предыдущих поколений
  • Электронный аттенюатор со встроенной защитой от перенапряжения во всем диапазоне частот

Краткое описание

Качество сигнала, скорость и гибкость — вот критерии, по которым сегодня оцениваются генераторы сигналов. Прибор R&S®SMA100A идеально отвечает этим критериям и потому является аналоговым генератором высшего класса, устанавливающим новые стандарты благодаря своим выдающимся характеристикам.

Генератор сочетает высочайшее качество сигнала с очень высокой скоростью установления рабочих параметров. Будь то разработка, производство, техническое обслуживание или регламентные работы — прибор R&S®SMA100A великолепно справляется со своей работой.

В диапазоне частот от 9 кГц до 6 ГГц генератор R&S®SMA100A способен формировать как немодулированные сигналы, так и сигналы со всеми распространенными типами аналоговой модуляции (АМ, ЧМ, ФМ, импульсная). Великолепные технические характеристики и широкий выбор модулирующих сигналов — вот отличительные особенности генератора R&S®SMA100A.

Кроме того, использование синтезатора сигналов синхронизации с малым джиттером (опция) позволяет получить дифференциальные тактовые сигналы с частотой до 1,5 ГГц, не зависящие от частоты ВЧ-сигнала. Это делает генератор R&S®SMA100A пригодным для работы в самых разных областях: от измерения фазового шума до испытаний аналого-цифровых интегральных схем.

Кроме того, генератор сигналов R&S®SMA100A оборудован современным графическим интерфейсом пользователя для быстрого и интуитивно понятного управления.

The R&S®NRP-Zxx power sensors can be connected to the R&S®SMA100A. The user can therefore perform very precise power measurements directly with the signal generator.



Свернуть Развернуть
Основные возможности и технические характеристики

Ключевые факты

  • Частотные опции от 9 кГц до 3 ГГц/6 ГГц
  • Очень низкий однополосный фазовый шум, типовое значение -141 дБн (при частоте 1 ГГц, отстройке 20 кГц, полосе измерения 1 Гц), с опцией
  • Негармонические составляющие <-96 дБн (f < 750 МГц, отстройка от несущей > 10 кГц), с опцией
  • Высокая выходная мощность до +18 дБмВт (+28 дБмВт в режиме расширенного диапазона)
  • Эмуляция приборов предыдущих поколений
  • Электронный аттенюатор со встроенной защитой от перенапряжения во всем диапазоне частот

Краткое описание

Качество сигнала, скорость и гибкость — вот критерии, по которым сегодня оцениваются генераторы сигналов. Прибор R&S®SMA100A идеально отвечает этим критериям и потому является аналоговым генератором высшего класса, устанавливающим новые стандарты благодаря своим выдающимся характеристикам.

Генератор сочетает высочайшее качество сигнала с очень высокой скоростью установления рабочих параметров. Будь то разработка, производство, техническое обслуживание или регламентные работы — прибор R&S®SMA100A великолепно справляется со своей работой.

В диапазоне частот от 9 кГц до 6 ГГц генератор R&S®SMA100A способен формировать как немодулированные сигналы, так и сигналы со всеми распространенными типами аналоговой модуляции (АМ, ЧМ, ФМ, импульсная). Великолепные технические характеристики и широкий выбор модулирующих сигналов — вот отличительные особенности генератора R&S®SMA100A.

Кроме того, использование синтезатора сигналов синхронизации с малым джиттером (опция) позволяет получить дифференциальные тактовые сигналы с частотой до 1,5 ГГц, не зависящие от частоты ВЧ-сигнала. Это делает генератор R&S®SMA100A пригодным для работы в самых разных областях: от измерения фазового шума до испытаний аналого-цифровых интегральных схем.

Кроме того, генератор сигналов R&S®SMA100A оборудован современным графическим интерфейсом пользователя для быстрого и интуитивно понятного управления.

The R&S®NRP-Zxx power sensors can be connected to the R&S®SMA100A. The user can therefore perform very precise power measurements directly with the signal generator.



  • Шнур питания
  • Руководство по быстрому включению
  • CD-ROM (руководство по эксплуатации и обслуживанию)

  • Шнур питания
  • Руководство по быстрому включению
  • CD-ROM (руководство по эксплуатации и обслуживанию)

  • Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    35616-07
    Генераторы сигналов
    R&S SMA100A
    Фирма "Rohde & Schwarz GmbH & Co. KG"
    20.03.2018
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    35616-07
    Генераторы сигналов
    R&S SMA100A
    Фирма "Rohde & Schwarz GmbH & Co. KG"
    20.03.2018
    • Rohde & Schwarz SMA100A Signal Generator
    Характеристики
    Загрузить технические характеристики

    Частота
    Диапазон частот  от 9 кГц до 3 ГГц/ 6 ГГц
    Время установки  < 1,2 мс
    Уровень
    Диапазон от –145  дБмВт до +18  дБмВт (до +28 дБмВт в режиме расширенного диапазона)
    Время установки <1 мс
    Время установки в режиме списка/скачкообразной перестройки частоты  <450 мкс
    Чистота спектра (при f = 1 ГГц)
    Негармонические составляющие (отстройка от несущей > 10 кГц, f ≤ 1500 МГц) < –80 дБн
    < –92 дБн с опцией R&S®SMA-B22

    Однополосный фазовый шум (отстройка от несущей  20 кГц, полоса измерения 1 Гц) < –131 дБн (тип. –134 дБн)
    < –137 дБн (тип. –141 дБн) с опцией R&S®SMA-B22
    Широкополосный шум (отстройка от несущей > 10 МГц, полоса измерения 1 Гц, 750 МГц < f ≤ 1500 МГц) <–153 дБн (–160 дБн, изм.)
    Поддерживаемые режимы модуляции
    АМ стандарт
    ЧМ/ФМ дополнительно (с опциями R&S®SMA-B20/R&S®SMA-B22)
    Импульсная стандарт
    ЛЧМ-импульсы дополнительно (с опциями R&S®SMA-B20/R&S®SMA-B22)
    VOR/ILS дополнительно (с опцией R&S®SMA-K25)
    DME дополнительно (с опцией R&S®SMA-K26)
    Синтез тактового сигнала
    Диапазон частот от 100 кГц до 1,5 ГГц (с опцией R&S®SMA-B29)
    Интерфейсы IEEE 488.2, LAN (10/100BaseT), 2 × USB, 1 × USB slave
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    R&S SMA-B103
    R&S SMA100A Signal Generator от 9 кГц до 3 ГГц с электронным аттенюатором
    По запросу
    - шт +
    R&S SMA-B106
    R&S SMA100A Signal Generator от 9 кГц до 6 ГГц с электронным аттенюатором
    По запросу
    - шт +
    R&S SMA-B103L
    R&S SMA100A Signal Generator от 9 кГц до 3 ГГц без аттенюатора
    По запросу
    - шт +
    R&S SMA-B106L
    R&S SMA100A Signal Generator от 9 кГц до 6 ГГц без аттенюатора
    По запросу
    - шт +
    Calibration
    R&S®DCV-2
    Documentation of Calibration Values
    €625
    - шт +
    R&S®SMA-DKD
    DKD (ISO 17025) Calibration including ISO 9000 calibration (can only be ordered with the instrument)
    По запросу
    - шт +
    Options
    R&S®SMA-B81
    Rear Connectors
    По запросу
    - шт +
    R&S®SMA-K23
    High-Performance Pulse Generator
    По запросу
    - шт +
    R&S®SMA-K24
    Multifunction Generator
    По запросу
    - шт +
    R&S®SMA-K25
    VOR/ILS Modulation
    По запросу
    - шт +
    R&S®SMA-K26
    DME Modulation 5
    По запросу
    - шт +
    R&S®SMA-K27
    Pulse Train 6 7
    По запросу
    - шт +
    R&S®SMA-K28
    Power Analysis
    По запросу
    - шт +
    R&S®SMA-B20
    FM/φМ Modulator
    По запросу
    - шт +
    R&S®SMA-B22
    Enhanced Phase Noise Performance and FM/φМ Modulator
    По запросу
    - шт +
    R&S®SMA-B29
    Clock Synthesizer
    По запросу
    - шт +
    R&S®SMA-B46
    Operating Altitude up to 4600 m
    По запросу
    - шт +
    R&S®SMA-B80
    Removable Mass Storage (CompactFlash™ card)
    По запросу
    - шт +
    Service options
    R&S®WE1SMA100A
    Extended Warranty, one year
    По запросу
    - шт +
    R&S®WE2SMA100A
    Extended Warranty, two years
    По запросу
    - шт +
    R&S®WE3SMA100A
    Extended Warranty, three years
    По запросу
    - шт +
    R&S®WE4SMA100A
    Extended Warranty, four years
    По запросу
    - шт +
    R&S®CW1SMA100A
    Extended Warranty with Calibration Coverage, one year
    По запросу
    - шт +
    R&S®CW2SMA100A
    Extended Warranty with Calibration Coverage, two years
    По запросу
    - шт +
    R&S®CW3SMA100A
    Extended Warranty with Calibration Coverage, three years
    По запросу
    - шт +
    R&S®CW4SMA100A
    Extended Warranty with Calibration Coverage, four years
    По запросу
    - шт +
    Recommended extras
    R&S®SMA-Z10
    Spare CompactFlash™ Card (R&S®SMA-B80 required)
    По запросу
    - шт +
    R&S®ZZA-211
    19" Rack Adapter
    €250
    - шт +
    R&S®PSL-Z2
    Keyboard with USB Interface (US character set)
    По запросу
    - шт +
    R&S®PSL-Z10
    Mouse with USB Interface, optical
    По запросу
    - шт +
    R&S®PSP-B6
    External USB DVD Drive
    По запросу
    - шт +
    R&S®NRP-Z81
    Wideband Power Sensor (for R&S®SMA-K26 DME modulation and R&S®SMA-K28 power analysis)
    €10 125
    - шт +
    R&S®NRP-Z92
    Power Sensor 9 kHz to 6 GHz, 33 dBm
    По запросу
    - шт +
    R&S®NRP-Z4
    USB Adapter for R&S®NRP-Zxx power sensors
    €375
    - шт +
    R&S®TS-USB1
    USB Serial Adapter for RS-232-C remote control
    По запросу
    - шт +
