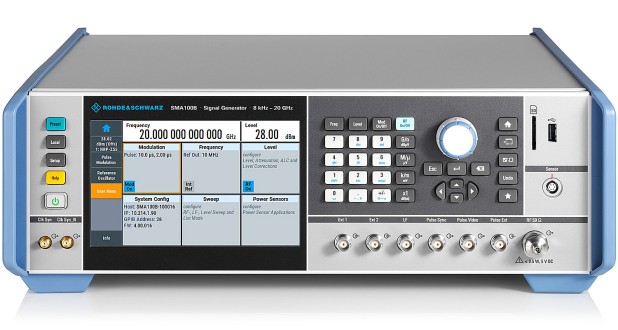

Микроволновый аналоговый генератор сигналов от 8 кГц до 20 ГГц

SMA100B
Для увеличения картинки наведите мышкой
SMA100BSMA100BSMA100BSMA100BSMA100BSMA100BSMA100B
SMA100BSMA100BSMA100BSMA100BSMA100BSMA100BSMA100B
НаличиеПо запросу
По запросу
По запросу
По запросу
Генераторы сигналов SMA100B Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Краткое описание

Генератор ВЧ и СВЧ сигналов R&S®SMA100B обеспечивает бескомпромиссно лучшие характеристики. Прибор формирует чистейшие выходные сигналы, поддерживая высочайший уровень выходной мощности и далеко опережая конкурентов. Являясь мировым лидером среди генераторов сигналов, он способен решать самые требовательные контрольно-измерительные задачи для компонентов, модулей и систем в сфере производства полупроводников, беспроводной связи и аэрокосмической и оборонной промышленности.

Ключевые факты

  • Диапазон частот от 8 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц, 50 ГГц или 67 ГГц (в режиме расширенного диапазона до 72 ГГц)
  • Превосходный однополосный фазовый шум –152 дБн (тип.) при 1 ГГц и –132 дБн (тип.) при 10 ГГц (в каждом случае при отстройке 10 кГц)
  • Практически отсутствует широкополосный шум (–162 дБн (изм.) при 10 ГГц и отстройке 30 МГц)
  • Максимальная выходная мощность превышает 30 дБмВт в широком диапазоне частот
  • Исключительно низкий уровень гармоник
  • Самый современный графический интерфейс с сенсорным экраном
  • Первоклассные устройства с первоклассными сигналами


        Сигналы высочайшей чистоты

  • Превосходный уровень однополосного фазового шума в базовом блоке: –119 дБн (тип.) на частоте 10 ГГц при отстройке 20 кГц
  • Выдающийся уровень однополосного фазового шума с опцией: –132 дБн (тип.) на частоте 10 ГГц при отстройке 10 кГц
  • Минимальный уровень однополосного фазового шума на ближней отстройке: –83 дБн (тип.); f = 10 ГГц, отстройка = 10 Гц
  • Практически отсутствует широкополосный шум: –162 дБн (изм.) при 10 ГГц и отстройке 30 МГц

  •      Минимальный уровень гармонических и негармонических составляющих сигнала

  • Очень низкий уровень гармонических составляющих сигнала во всем диапазоне частот (<-63 дБн) даже при очень высокой выходной мощности
  • Очень низкий уровень негармонических составляющих сигнала: –90 дБн (изм.) на частоте 10 ГГц
  • Бескомпромиссно высокая выходная мощность

         Исключительно высокий выходной уровень

  • Сверхвысокая выходная мощность до 38 дБмВт с прибором на 6 ГГц
  • Свыше 30 дБмВт на частоте 18 ГГц и 28 дБмВт на частоте 20 ГГц с прибором на 20 ГГц
  • Свыше 25 дБмВт в диапазоне от 20 ГГц до 35 ГГц с прибором на 40 ГГц
  • Свыше 19 дБмВт в диапазоне от 40 ГГц до 65 ГГц с прибором на 67 ГГц

  •      Превосходная повторяемость и точность воспроизведения уровня для непрерывных сигналов, коротких импульсов и модулированных сигналов


    Удобство использования в каждой детали

  • Гибкий форм-фактор высотой 2 HU или 3 HU
  • Модель высотой 3 HU с большим 7-дюймовым дисплеем и множеством разъемов на передней панели
  • Эргономичная работа благодаря современному графическому интерфейсу и сенсорному экрану
  • R&S®LegacyPro: обновите техническое оснащение


  • Подключите генератор R&S®SMA100B к автоматизированной испытательной системе без изменения тестового ПО
  • Эмуляция генераторов R&S®SMA100A, R&S®SMF100A, Keysight PSG, Keysight MXG и т. д.

  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Краткое описание

    Генератор ВЧ и СВЧ сигналов R&S®SMA100B обеспечивает бескомпромиссно лучшие характеристики. Прибор формирует чистейшие выходные сигналы, поддерживая высочайший уровень выходной мощности и далеко опережая конкурентов. Являясь мировым лидером среди генераторов сигналов, он способен решать самые требовательные контрольно-измерительные задачи для компонентов, модулей и систем в сфере производства полупроводников, беспроводной связи и аэрокосмической и оборонной промышленности.

    Ключевые факты

  • Диапазон частот от 8 кГц до 3 ГГц, 6 ГГц, 12,75 ГГц, 20 ГГц, 31,8 ГГц, 40 ГГц, 50 ГГц или 67 ГГц (в режиме расширенного диапазона до 72 ГГц)
  • Превосходный однополосный фазовый шум –152 дБн (тип.) при 1 ГГц и –132 дБн (тип.) при 10 ГГц (в каждом случае при отстройке 10 кГц)
  • Практически отсутствует широкополосный шум (–162 дБн (изм.) при 10 ГГц и отстройке 30 МГц)
  • Максимальная выходная мощность превышает 30 дБмВт в широком диапазоне частот
  • Исключительно низкий уровень гармоник
  • Самый современный графический интерфейс с сенсорным экраном
  • Первоклассные устройства с первоклассными сигналами


        Сигналы высочайшей чистоты

  • Превосходный уровень однополосного фазового шума в базовом блоке: –119 дБн (тип.) на частоте 10 ГГц при отстройке 20 кГц
  • Выдающийся уровень однополосного фазового шума с опцией: –132 дБн (тип.) на частоте 10 ГГц при отстройке 10 кГц
  • Минимальный уровень однополосного фазового шума на ближней отстройке: –83 дБн (тип.); f = 10 ГГц, отстройка = 10 Гц
  • Практически отсутствует широкополосный шум: –162 дБн (изм.) при 10 ГГц и отстройке 30 МГц

  •      Минимальный уровень гармонических и негармонических составляющих сигнала

  • Очень низкий уровень гармонических составляющих сигнала во всем диапазоне частот (<-63 дБн) даже при очень высокой выходной мощности
  • Очень низкий уровень негармонических составляющих сигнала: –90 дБн (изм.) на частоте 10 ГГц
  • Бескомпромиссно высокая выходная мощность

         Исключительно высокий выходной уровень

  • Сверхвысокая выходная мощность до 38 дБмВт с прибором на 6 ГГц
  • Свыше 30 дБмВт на частоте 18 ГГц и 28 дБмВт на частоте 20 ГГц с прибором на 20 ГГц
  • Свыше 25 дБмВт в диапазоне от 20 ГГц до 35 ГГц с прибором на 40 ГГц
  • Свыше 19 дБмВт в диапазоне от 40 ГГц до 65 ГГц с прибором на 67 ГГц

  •      Превосходная повторяемость и точность воспроизведения уровня для непрерывных сигналов, коротких импульсов и модулированных сигналов


    Удобство использования в каждой детали

  • Гибкий форм-фактор высотой 2 HU или 3 HU
  • Модель высотой 3 HU с большим 7-дюймовым дисплеем и множеством разъемов на передней панели
  • Эргономичная работа благодаря современному графическому интерфейсу и сенсорному экрану
  • R&S®LegacyPro: обновите техническое оснащение


  • Подключите генератор R&S®SMA100B к автоматизированной испытательной системе без изменения тестового ПО
  • Эмуляция генераторов R&S®SMA100A, R&S®SMF100A, Keysight PSG, Keysight MXG и т. д.

  • Шнур питания
  • Руководство по быстрому включению

  • Шнур питания
  • Руководство по быстрому включению

  • Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    68980-17
    Наименование СИ
    Генераторы сигналов
    Обозначение типа СИ
    SMA100B
    Изготовитель
    Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
    Срок свидетельства или заводской номер
    23.10.2022

    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    68980-17
    Наименование СИ
    Генераторы сигналов
    Обозначение типа СИ
    SMA100B
    Изготовитель
    Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
    Срок свидетельства или заводской номер
    23.10.2022

    • R&S®SMA100B RF and microwave analog signal generator - The signal that makes the difference
    • R&S®SMA100B RF and microwave analog signal generator - Performance leadership without compromise
    • Генератор ВЧ и СВЧ сигналов R&S®SMA100B
    • Генератор ВЧ и СВЧ сигналов R&S®SMA100B
    Характеристики
    Загрузить технические характеристики

    Частота
    Диапазон частот R&S®SMAB-B103 От 8 кГц до 3 ГГц
      R&S®SMAB-B106 От 8 кГц до 6 ГГц
      R&S®SMAB-B112 от 8 кГц до 12,75 ГГц
      R&S®SMAB-B120 от 8 кГц до 20 ГГц
      R&S®SMAB-B131 От 8 кГц до 31,8 ГГц
      R&S®SMAB-B140/-B140N От 8 кГц до 40 ГГц
      R&S®SMAB-B150/-B150N От 8 кГц до 50 ГГц
      R&S®SMAB-B167/-B167N От 8 кГц до 67 ГГц (в режиме расширенного диапазона до 72 ГГц)
    Уровень
    Максимальная гарантированная выходная мощность (PEP) R&S®SMAB-B103/-B106
      стандартно
      f = 3  ГГц +19 дБмВт
      f = 6 ГГц +19 дБмВт
      с R&S®SMAB-K31
      f = 3  ГГц +25 дБмВт
      f = 6 ГГц +25 дБмВт
      с R&S®SMAB-K31 и R&S®SMAB-B32
      f = 3  ГГц +30 дБмВт
      f = 6 ГГц +30 дБмВт
      R&S®SMAB-B112/-B120
      стандартно
      f = 12,75  ГГц +18 дБмВт
      f = 20  ГГц +17 дБмВт
      с R&S®SMAB-K33
      f = 12,75  ГГц +20 дБмВт
      f = 20  ГГц +20 дБмВт
      с R&S®SMAB-K33 и R&S®SMAB-B34
      f = 12,75  ГГц +27 дБмВт
      f = 20  ГГц +24 дБмВт
      R&S®SMAB-B131/-B140/-B140N
      стандартно
      f = 31,8  ГГц +13 дБмВт
      f = 40  ГГц +13 дБмВт
      с R&S®SMAB-B35
      f = 31,8  ГГц +17 дБмВт
      f = 40  ГГц +16 дБмВт
      с R&S®SMAB-B35 и R&S®SMAB-K36
      f = 31,8  ГГц +22 дБмВт
      f = 40  ГГц +19 дБмВт
      R&S®SMAB-B150/-B150N/-B167/-B167N
      стандартно
      f = 50  ГГц +5 дБмВт
      f = 67  ГГц +5 дБмВт
      с R&S®SMAB-B37/-B39
      f = 50  ГГц +11 дБмВт
      f = 67  ГГц +9 дБмВт
      с R&S®SMAB-B37/-B39 и R&S®SMAB-K38/-K40
      f = 50  ГГц +18 дБмВт
      f = 67  ГГц +10 дБмВт
    Спектральная чистота
    Однополосный фазовый шум f = 1 ГГц, полоса измерения 1 Гц
      базовая модель, <-135 дБн, –140 дБн (тип.)
    отстройка от несущей = 20 кГц
      с R&S®SMAB-B709, <-140 дБн
    отстройка от несущей = 10 кГц
      с R&S®SMAB-B710(N), <-140 дБн, –145 дБн (тип.)
    отстройка от несущей = 10 кГц
      с R&S®SMAB-B711(N), <-147 дБн, –152 дБн (тип.)
    отстройка от несущей = 10 кГц
    Однополосный фазовый шум (продолжение) f = 10 ГГц,
    полоса измерения 1 Гц
      базовая модель, –115 дБн, –120 дБн (тип.)
    отстройка от несущей = 20 кГц
      с R&S®SMAB-B709, <-120 дБн
    отстройка от несущей = 10 кГц
      с R&S®SMAB-B710, –120 дБн, –125 дБн (тип.)
    отстройка от несущей = 10 кГц
      с R&S®SMAB-B711, –128 дБн, –132 дБн (тип.)
    отстройка от несущей = 10 кГц
    Гармоники
    Приборы с опциями R&S®SMAB-B103/-B106 и R&S®SMAB-K31/-B32 10 МГц < f ≤ 6 ГГц, P = 18 дБмВт <-60 дБн
    Приборы с опциями R&S®SMAB-B112/-B120 и R&S®SMAB-K33/-B34 10 МГц < f ≤ 20 ГГц, P = 16 дБмВт <-55 дБн
    Приборы с опциями R&S®SMAB-B131/-B140(N)/-B150(N)/-B167(N) и R&S®SMAB-B35/-K36/-B37/-K38/-B39/-K40 10 МГц < f ≤ 31,8 ГГц, P = 13 дБмВт <-55 дБн
    Негармонические составляющие f = 1 ГГц, >10 кГц от несущей, 10 дБмВт <-92 дБн
      f = 1 ГГц, >10 кГц от несущей, 10 дБмВт с опцией R&S®SMAB-B711(N) <-100 дБн
    Поддерживаемые режимы модуляции с опцией R&S®SMAB-K720 АМ, ЧМ, ФМ
    Импульсная модуляция с опцией R&S®SMAB-K22
    Время нарастания/спада R&S®SMAB-K22, f > 700 МГц <10 нс, 5 нс (тип.)
    Отношение уровней включения/выключения R&S®SMAB-K22 >80 дБ
    Минимальная длительность импульса R&S®SMAB-K22 <20 нс

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    R&S SMAB-B103
    R&S SMA100B RF and Microwave Analog Signal Generator От 8 кГц до 3 ГГц
    €19 875
    - шт +
    R&S® SMAB-B103
    R&S SMA100B RF and Microwave Analog Signal Generator От 8 кГц до 3 ГГц
    €19 875
    - шт +
    R&S SMAB-B106
    R&S SMA100B RF and Microwave Analog Signal Generator От 8 кГц до 6 ГГц
    €28 250
    - шт +
    R&S® SMAB-B106
    R&S SMA100B RF and Microwave Analog Signal Generator От 8 кГц до 6 ГГц
    €28 250
    - шт +
    R&S SMAB-B112
    R&S SMA100B RF and Microwave Analog Signal Generator От 8 кГц до 12,75 ГГц
    €36 375
    - шт +
    R&S® SMAB-B112
    R&S SMA100B RF and Microwave Analog Signal Generator От 8 кГц до 12,75 ГГц
    €36 375
    - шт +
    R&S SMAB-B120
    R&S SMA100B RF and Microwave Analog Signal Generator От 8 кГц до 20 ГГц
    €41 000
    - шт +
    R&S® SMAB-B120
    R&S SMA100B RF and Microwave Analog Signal Generator От 8 кГц до 20 ГГц
    €41 000
    - шт +
    Опции
    R&S®WE1
    Расширение гарантии на один год
    По запросу
    - шт +
    R&S®WE2
    Расширение гарантии на два года
    По запросу
    - шт +
    R&S®CW1
    РасширЕНная гарантия, включая калибровку, на один год
    По запросу
    - шт +
    R&S®CW2
    Расширение гарантии, включая калибровку, на два года
    По запросу
    - шт +
    R&S®AW1
    РасширЕНная гарантия, включая аккрЕдитованную калибровку, на один год
    По запросу
    - шт +
    R&S®AW2
    РасширЕНная гарантия, включая аккрЕдитованную калибровку, на два года
    По запросу
    - шт +
    Документация
    R&S® DCV-2.06
    Документация по данным калибровки
    €625
    - шт +
    R&S®DCV-2
    Документация по данным калибровки
    По запросу
    - шт +
    R&S®SMA100BACA
    Аккредитованная DKD калиБровка R&S®SMA100B
    По запросу
    - шт +
    Опции высоты корпуса
    R&S®SMAB-B92
    2 HU С СЕНСОРНЫМ ЭКРАНОМ 5"
    €875
    - шт +
    R&S® SMAB-B92
    2 HU С СЕНСОРНЫМ ЭКРАНОМ 5"
    €875
    - шт +
    R&S®SMAB-B93
    3 HU С СЕНСОРНЫМ ЭКРАНОМ 7"
    €1 750
    - шт +
    R&S® SMAB-B93
    3 HU С СЕНСОРНЫМ ЭКРАНОМ 7"
    €1 750
    - шт +
    Опции улучшения характеристик фазового шума и опорного генератора
    R&S®SMAB-B711
    Сверхнизкий уровень фазового шума для R&S®SMAB-B106/-B112/-B120
    €24 750
    - шт +
    R&S® SMAB-B711
    Сверхнизкий уровень фазового шума для R&S®SMAB-B106/-B112/-B120
    €24 750
    - шт +
    R&S®SMAB-B711N
    Сверхнизкий уровень фазового шума для R&S®SMAB-B103
    €24 750
    - шт +
    R&S® SMAB-B711N
    Сверхнизкий уровень фазового шума для R&S®SMAB-B103
    €24 750
    - шт +
    R&S®SMAB-K703
    Вход и выход опорного сигнала с частотой 100 МГц, 1 ГГц
    €3 250
    - шт +
    R&S® SMAB-K703
    Вход и выход опорного сигнала с частотой 100 МГц, 1 ГГц
    €3 250
    - шт +
    R&S®SMAB-K704
    НастраиваЕМый вход опорной частоты, от 1 МГц до 100 МГц
    €1 625
    - шт +
    R&S® SMAB-K704
    НастраиваЕМый вход опорной частоты, от 1 МГц до 100 МГц
    €1 625
    - шт +
    R&S®SMAB-B1H
    Термостатированный опорный кварцевый генератор с улучшенными характеристиками
    €3 250
    - шт +
    R&S® SMAB-B1H
    Термостатированный опорный кварцевый генератор с улучшенными характеристиками
    €3 250
    - шт +
    R&S®SMAB-B710
    Улучшение характеристик Фазового шумА на Ближних отстройках для R&S®SMAB-B106/-B112/-B120
    €12 875
    - шт +
    R&S® SMAB-B710
    Улучшение характеристик Фазового шумА на Ближних отстройках для R&S®SMAB-B106/-B112/-B120
    €12 875
    - шт +
    R&S®SMAB-B710N
    Улучшение характеристик фазового шума на Ближних отстройках для R&S®SMAB-B103
    €12 875
    - шт +
    R&S® SMAB-B710N
    Улучшение характеристик фазового шума на Ближних отстройках для R&S®SMAB-B103
    €12 875
    - шт +
    Опции выходной мощности
    R&S®SMAB-K31
    Высокая выходная мощность, 3 ГГц/6 ГГц
    €4 375
    - шт +
    R&S® SMAB-K31
    Высокая выходная мощность, 3 ГГц/6 ГГц
    €4 375
    - шт +
    R&S®SMAB-B32
    Сверхвысокая выходная мощность, 3 ГГц/6 ГГц
    €10 250
    - шт +
    R&S® SMAB-B32
    Сверхвысокая выходная мощность, 3 ГГц/6 ГГц
    €10 250
    - шт +
    R&S®SMAB-K33
    Высокая выходная мощность, 12,75 ГГц/20 ГГц
    €9 500
    - шт +
    R&S® SMAB-K33
    Высокая выходная мощность, 12,75 ГГц/20 ГГц
    €9 500
    - шт +
    R&S®SMAB-B34
    СвЕрхвысокая выходная мощность, 12,75 ГГц/20 ГГц
    €25 625
    - шт +
    R&S® SMAB-B34
    СвЕрхвысокая выходная мощность, 12,75 ГГц/20 ГГц
    €25 625
    - шт +
    Опции аналоговой модуляции
    R&S®SMAB-K22
    Высокопроизводительный импульсный модулятор
    €3 500
    - шт +
    R&S® SMAB-K22
    Высокопроизводительный импульсный модулятор
    €3 500
    - шт +
    R&S®SMAB-K23
    Импульсный ГЕНЕРАТОР
    €1 375
    - шт +
    R&S® SMAB-K23
    Импульсный ГЕНЕРАТОР
    €1 375
    - шт +
    R&S®SMAB-K24
    Многофункциональный генератор
    €2 625
    - шт +
    R&S® SMAB-K24
    Многофункциональный генератор
    €2 625
    - шт +
    R&S®SMAB-K27
    Серия импульсов 4)
    €3 250
    - шт +
    R&S® SMAB-K27
    Серия импульсов 4)
    €3 250
    - шт +
    R&S®SMAB-K720
    AM, ЧМ, ФМ
    €3 500
    - шт +
    R&S® SMAB-K720
    AM, ЧМ, ФМ
    €3 500
    - шт +
    Дополнительные опции улучшения рабочих характеристик
    R&S®SMAB-B29
    Синтезатор дифференциальных тактовых сигналов, 3 ГГц
    €10 250
    - шт +
    R&S® SMAB-B29
    Синтезатор дифференциальных тактовых сигналов, 3 ГГц
    €10 250
    - шт +
    R&S®SMAB-K722
    Расширение частоты синтезатора тактовых сигналов до 6 ГГц 5)
    €4 375
    - шт +
    R&S® SMAB-K722
    Расширение частоты синтезатора тактовых сигналов до 6 ГГц 5)
    €4 375
    - шт +
    Прочие опции
    R&S®SMAB-B80
    Разъемы на задней панели (3 ГГц/6 ГГц)
    €750
    - шт +
    R&S® SMAB-B80
    Разъемы на задней панели (3 ГГц/6 ГГц)
    €750
    - шт +
    R&S®SMAB-B81
    Разъемы на задней панели (12,75 ГГц/2О ГГц)
    €1 625
    - шт +
    R&S® SMAB-B81
    Разъемы на задней панели (12,75 ГГц/2О ГГц)
    €1 625
    - шт +
    R&S®SMAB-B85
    Съемный накопитель
    €2 250
    - шт +
    R&S® SMAB-B85
    Съемный накопитель
    €2 250
    - шт +
    R&S®SMAB-B86
    Дистанционное управление по шинам GPIB и USB
    €750
    - шт +
    R&S® SMAB-B86
    Дистанционное управление по шинам GPIB и USB
    €750
    - шт +
    Рекомендуемые дополнения
    R&S®ZZA-KNA21
    19" СТОЕЧНЫЙ АДАПТЕР ДЛЯ МОДЕЛЕЙ ВЫСОТОЙ 2 HU
    По запросу
    - шт +
    R&S®ZZA-KNA31
    19" СТОЕЧНЫЙ АДАПТЕР ДЛЯ МОДЕЛЕЙ ВЫСОТОЙ 3 HU
    По запросу
    - шт +
    R&S®TS-USB1
    Последовательный USB-адаптер для дистанционного управления через RS-232
    По запросу
    - шт +
    R&S®SMAB-Z10
    Запасная SD-kapta (с операционной системой)
    По запросу
    - шт +
    Адаптеры для приборов с частотной опцией R&S®SMAB-B112/-B121
    Адаптер измерительного порта, розетка 2,4 мм
    По запросу
    - шт +
    Адаптеры для приборов с частотной опцией R&S®SMAB-B112/-B122
    Адаптер измерительного порта, розетка 2,92 мм
    По запросу
    - шт +
    Адаптеры для приборов с частотной опцией R&S®SMAB-B112/-B123
    Адаптер измерительного порта, вилка 2,92 мм
    По запросу
    - шт +
    Адаптеры для приборов с частотной опцией R&S®SMAB-B112/-B124
    Адаптер измерительного порта, розетка N-типа
    По запросу
    - шт +
    Адаптеры для приборов с частотной опцией R&S®SMAB-B112/-B125
    Адаптер измерительного порта, вилка N-типа
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Справочная документация

    Узнайте, как использовать данный продукт для решения конкретных измерительных задач.
    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
