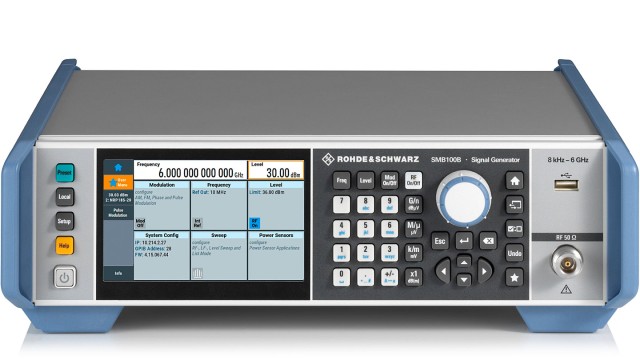

Генератор ВЧ-сигналов R&S®SMB100B

R&S®SMB100B
Для увеличения картинки наведите мышкой
R&S®SMB100BR&S®SMB100BR&S®SMB100BR&S®SMB100B
R&S®SMB100BR&S®SMB100BR&S®SMB100BR&S®SMB100B

Наличие: По запросу

По запросу
По запросу
По запросу

Генераторы сигналов R&S®SMB100B Подробнее




Немецкая компания Rohde & Schwarz основана в 1933 году в Германии, в г. Мюнхен учеными Физико-технического Университета Лотаром Роде и Германом Шварцем.

В нашей стране оборудование Rohde & Schwarz появилось в 1957 году. С тех пор, благодаря собственным технологиям и новаторским идеям сотрудников, Rohde & Schwarz становится одним из технологических лидеров для российских заказчиков различных государственных и силовых структур.

На… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Ключевые факты

  • Диапазон частот: от 8 кГц до 1, 3 или 6 ГГц
  • Сверхнизкий однополосный фазовый шум: < –134 дБн (изм.) при 1 ГГц и отстройке 20 кГц
  • Очень низкий широкополосный шум < –153 дБн (тип.) при 15 МГц < f ≤ 6 ГГц и отстройке 30 МГц
  • Сверхвысокая выходная мощность на уровне 34 дБмВт при 1 ГГц
  • Компактная конструкция высотой 2 HU и шириной ¾ 19"

Превосходное сочетание характеристик и удобства использования

Новый генератор ВЧ-сигналов R&S ® SMB100B — производительность и универсальность при небольших габаритах. К впечатляющим характеристикам R&S ® SMB100B относятся выдающаяся спектральная чистота и очень высокая выходная мощность в сочетании с разнообразными функциональными возможностями и очень простым управлением. Генератор поддерживает диапазон частот от 8 кГц до 1 ГГц, 3 ГГц или 6 ГГц.

Производительность и удобство использования в компактной конструкции

Outstanding spectral purity, very high output power and comprehensive functionality are impressive features of the R&S®SMB100B

The new R&S®SMB100B RF signal generator is all about performance and versatility in a small footprint combined with comprehensive functionality and very simple operation.

  • Frequency range from 8 kHz to 1 GHz, 3 GHz or 6 GHz
  • Compact form factor with 2 HU and ¾ 19" width
  • Large, state-of-the-art 5" GUI with touchscreen

 R&S®SMB100B с подключенным датчиком мощности R&S®NRP (через USB).

Идеально подходит для оценки качества сигнала

Очень низкий однополосный фазовый шум < –134 дБн (изм.) при 1 ГГц и отстройке 20 кГц

Для улучшения ИУ качество сигнала от источника сигналов должно существенно превосходить показатели ИУ. Инновационная конструкция синтезаторов обеспечивает очень низкий уровень однополосного и широкополосного фазового шума и превосходное подавление негармонических составляющих сигнала для R&S®SMB100B.

Однополосный фазовый шум (1 ГГц, полоса пропускания 1 Гц, изм.)

Однополосный фазовый шум базового блока R&S®SMB100B с опцией R&S®SMBB-B1 (термостатированный кварцевый генератор) и с опцией R&S®SMBB-B1H (высокопроизводительный термостатированный кварцевый генератор).

Идеально подходит для выходной мощности

Сверхвысокая выходная мощность на уровне 34 дБмВт (изм.) при 1 ГГц

Опция высокой выходной мощности R&S®SMBB-K31 обеспечивает 28 дБмВт при 1 ГГц и 24 дБмВт при 6 ГГц (измеренные значения) с простой активацией ключевых кодов. Сверхвысокая выходная мощность на уровне 34 дБмВт при 1 ГГц и 31 дБмВт при 6 ГГц с дополнительной опцией сверхвысокой выходной мощности R&S®SMBB-B32 (измеренные значения).

Максимальная выходная мощность

Измеренная выходная мощность для базового блока, с опцией высокой мощности (R&S®SMBB-K31) и дополнительной опцией сверхвысокой мощности (R&S®SMBB-B32).

Исключительное удобство в использовании

Удобство R&S®SMB100B для пользователя очевидно

Генератор ВЧ-сигналов прост в эксплуатации, поддерживает работу с подключенным датчиком мощности R&S®NRP и может эмулировать традиционные приборы. Кроме того, можно создать собственное пользовательское меню.

Главное окно и пользовательское меню R&S®SMB100B

Слева направо:
1. Графический пользовательский интерфейс с сенсорным экраном высокого разрешения делает R&S®SMB100B очень удобным прибором в эксплуатации. Главное окно отображает все важные параметры и информацию, что экономит время пользователя при поиске функций.
2. В пользовательское меню можно добавлять индивидуальные пункты меню. Добавленный пункт помечается синей звездочкой.
3. Пример пользовательского меню. В этом меню можно напрямую задавать отдельно составляемые параметры.

Входы/выходы переменной опорной частоты

The R&S®SMB100B provides various ways to output (or input) reference signals. The 1 MHz to 100 MHz variable external reference frequency input (R&S®SMBB-K704 option) allows the R&S®SMB100B to be easily integrated into existing test environments. The received reference frequency can also be output to a separate reference output (for details please refer to the data sheet). Extremely good phase stability between multiple R&S®SMB100B instruments can be achieved with the optional 1 GHz reference frequency input and output (R&S®SMBB-B3 option).

Входы/выходы переменной опорной частоты

R&S®LegacyPro

Обновите свое контрольно-измерительное оборудование

Когда отдельные приборы устаревают раньше, чем вся ATE-система, регулярное проведение калибровки и ремонта устаревшего оборудования становится дорогой, трудоемкой и сложной задачей. Процедура замены устаревшего испытательного оборудования с помощью эквивалентных современных приборов должна быть простой, а изменения аппаратного и программного обеспечения минимальными. Эмуляция кода R&S®LegacyPro удовлетворяет этим требованиям, снижая объем работ и устраняя возможные риски.

Эмуляция кода R&S®LegacyPro

Эмуляция традиционных генераторов от компании Rohde & Schwarz и других поставщиков.

Возможность подключения датчиков мощности R&S®NRP

Датчик мощности R&S®NRP можно подключить к R&S®SMB100B

ИУ редко подключается напрямую к генератору. Между генератором и ИУ часто подключены другие компоненты системы с помощью кабелей. Наличие дополнительного оборудования сдвигает плоскость отсчета от ВЧ-выхода генератора к ИУ. Датчик мощности R&S®NRP можно подключить к R&S®SMB100B для обеспечения исключительной точности калибровки (на уровне 1/10 дБ) в этой новой опорной плоскости.

Исключительно точная калибровка

R&S®SMB100B с внешними устройствами: датчик мощности R&S®NRP (с помощью USB); схема настройки необходимой мощности в этой новой опорной плоскости.

UCOR (пользовательская коррекция)

Компенсация внешней АЧХ в R&S®SMB100B с подключенным датчиком мощности R&S®NRP

ИУ часто подключаются к генератору сигналов с помощью длинных кабелей или других частотно-зависимых компонентов. В связи с этим очень важно компенсировать АЧХ. С этой целью R&S®SMB100B предоставляет функцию пользовательской коррекции (UCOR). При использовании датчика мощности R&S®NRP значения UCOR автоматически определяются простым нажатием кнопки. При наличии функции UCOR в этой новой опорной плоскости доступен ВЧ-сигнал с компенсацией АЧХ.

Настройка и функция UCOR

Отображение относительной выходной мощности при использовании кабелей и других компонентов (с их собственными АЧХ) между R&S®SMB100B и ИУ.

Свернуть Развернуть
Основные возможности и технические характеристики

Ключевые факты

  • Диапазон частот: от 8 кГц до 1, 3 или 6 ГГц
  • Сверхнизкий однополосный фазовый шум: < –134 дБн (изм.) при 1 ГГц и отстройке 20 кГц
  • Очень низкий широкополосный шум < –153 дБн (тип.) при 15 МГц < f ≤ 6 ГГц и отстройке 30 МГц
  • Сверхвысокая выходная мощность на уровне 34 дБмВт при 1 ГГц
  • Компактная конструкция высотой 2 HU и шириной ¾ 19"

Превосходное сочетание характеристик и удобства использования

Новый генератор ВЧ-сигналов R&S ® SMB100B — производительность и универсальность при небольших габаритах. К впечатляющим характеристикам R&S ® SMB100B относятся выдающаяся спектральная чистота и очень высокая выходная мощность в сочетании с разнообразными функциональными возможностями и очень простым управлением. Генератор поддерживает диапазон частот от 8 кГц до 1 ГГц, 3 ГГц или 6 ГГц.

Производительность и удобство использования в компактной конструкции

Outstanding spectral purity, very high output power and comprehensive functionality are impressive features of the R&S®SMB100B

The new R&S®SMB100B RF signal generator is all about performance and versatility in a small footprint combined with comprehensive functionality and very simple operation.

  • Frequency range from 8 kHz to 1 GHz, 3 GHz or 6 GHz
  • Compact form factor with 2 HU and ¾ 19" width
  • Large, state-of-the-art 5" GUI with touchscreen

 R&S®SMB100B с подключенным датчиком мощности R&S®NRP (через USB).

Идеально подходит для оценки качества сигнала

Очень низкий однополосный фазовый шум < –134 дБн (изм.) при 1 ГГц и отстройке 20 кГц

Для улучшения ИУ качество сигнала от источника сигналов должно существенно превосходить показатели ИУ. Инновационная конструкция синтезаторов обеспечивает очень низкий уровень однополосного и широкополосного фазового шума и превосходное подавление негармонических составляющих сигнала для R&S®SMB100B.

Однополосный фазовый шум (1 ГГц, полоса пропускания 1 Гц, изм.)

Однополосный фазовый шум базового блока R&S®SMB100B с опцией R&S®SMBB-B1 (термостатированный кварцевый генератор) и с опцией R&S®SMBB-B1H (высокопроизводительный термостатированный кварцевый генератор).

Идеально подходит для выходной мощности

Сверхвысокая выходная мощность на уровне 34 дБмВт (изм.) при 1 ГГц

Опция высокой выходной мощности R&S®SMBB-K31 обеспечивает 28 дБмВт при 1 ГГц и 24 дБмВт при 6 ГГц (измеренные значения) с простой активацией ключевых кодов. Сверхвысокая выходная мощность на уровне 34 дБмВт при 1 ГГц и 31 дБмВт при 6 ГГц с дополнительной опцией сверхвысокой выходной мощности R&S®SMBB-B32 (измеренные значения).

Максимальная выходная мощность

Измеренная выходная мощность для базового блока, с опцией высокой мощности (R&S®SMBB-K31) и дополнительной опцией сверхвысокой мощности (R&S®SMBB-B32).

Исключительное удобство в использовании

Удобство R&S®SMB100B для пользователя очевидно

Генератор ВЧ-сигналов прост в эксплуатации, поддерживает работу с подключенным датчиком мощности R&S®NRP и может эмулировать традиционные приборы. Кроме того, можно создать собственное пользовательское меню.

Главное окно и пользовательское меню R&S®SMB100B

Слева направо:
1. Графический пользовательский интерфейс с сенсорным экраном высокого разрешения делает R&S®SMB100B очень удобным прибором в эксплуатации. Главное окно отображает все важные параметры и информацию, что экономит время пользователя при поиске функций.
2. В пользовательское меню можно добавлять индивидуальные пункты меню. Добавленный пункт помечается синей звездочкой.
3. Пример пользовательского меню. В этом меню можно напрямую задавать отдельно составляемые параметры.

Входы/выходы переменной опорной частоты

The R&S®SMB100B provides various ways to output (or input) reference signals. The 1 MHz to 100 MHz variable external reference frequency input (R&S®SMBB-K704 option) allows the R&S®SMB100B to be easily integrated into existing test environments. The received reference frequency can also be output to a separate reference output (for details please refer to the data sheet). Extremely good phase stability between multiple R&S®SMB100B instruments can be achieved with the optional 1 GHz reference frequency input and output (R&S®SMBB-B3 option).

Входы/выходы переменной опорной частоты

R&S®LegacyPro

Обновите свое контрольно-измерительное оборудование

Когда отдельные приборы устаревают раньше, чем вся ATE-система, регулярное проведение калибровки и ремонта устаревшего оборудования становится дорогой, трудоемкой и сложной задачей. Процедура замены устаревшего испытательного оборудования с помощью эквивалентных современных приборов должна быть простой, а изменения аппаратного и программного обеспечения минимальными. Эмуляция кода R&S®LegacyPro удовлетворяет этим требованиям, снижая объем работ и устраняя возможные риски.

Эмуляция кода R&S®LegacyPro

Эмуляция традиционных генераторов от компании Rohde & Schwarz и других поставщиков.

Возможность подключения датчиков мощности R&S®NRP

Датчик мощности R&S®NRP можно подключить к R&S®SMB100B

ИУ редко подключается напрямую к генератору. Между генератором и ИУ часто подключены другие компоненты системы с помощью кабелей. Наличие дополнительного оборудования сдвигает плоскость отсчета от ВЧ-выхода генератора к ИУ. Датчик мощности R&S®NRP можно подключить к R&S®SMB100B для обеспечения исключительной точности калибровки (на уровне 1/10 дБ) в этой новой опорной плоскости.

Исключительно точная калибровка

R&S®SMB100B с внешними устройствами: датчик мощности R&S®NRP (с помощью USB); схема настройки необходимой мощности в этой новой опорной плоскости.

UCOR (пользовательская коррекция)

Компенсация внешней АЧХ в R&S®SMB100B с подключенным датчиком мощности R&S®NRP

ИУ часто подключаются к генератору сигналов с помощью длинных кабелей или других частотно-зависимых компонентов. В связи с этим очень важно компенсировать АЧХ. С этой целью R&S®SMB100B предоставляет функцию пользовательской коррекции (UCOR). При использовании датчика мощности R&S®NRP значения UCOR автоматически определяются простым нажатием кнопки. При наличии функции UCOR в этой новой опорной плоскости доступен ВЧ-сигнал с компенсацией АЧХ.

Настройка и функция UCOR

Отображение относительной выходной мощности при использовании кабелей и других компонентов (с их собственными АЧХ) между R&S®SMB100B и ИУ.

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
74137-19
Наименование СИ
Генераторы сигналов
Обозначение типа СИ
SMB100B
Изготовитель
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Срок свидетельства или заводской номер
20.02.2024

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
74137-19
Наименование СИ
Генераторы сигналов
Обозначение типа СИ
SMB100B
Изготовитель
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Срок свидетельства или заводской номер
20.02.2024

  • Ultra high output power
  • SCPI macro recorder
  • UCOR (user correction)
Характеристики
Загрузить технические характеристики

Frequency range R&S SMBB-B101 8 kHz to 1 GHz
R&S SMBB-B103 8 kHz to 3 GHz
R&S SMBB-B106 8 kHz to 6 GHz
Level
Maximum specified output power (PEP) R&S SMBB-B101/-B103/-B106
standard
200 kHz < f ≤ 1 MHz –110 dBm to +13 dBm
1 MHz < f ≤ 10 MHz –110 dBm to +18 dBm
10 MHz < f ≤ 6 GHz –127 dBm to +18 dBm
with R&S SMBB-K31 option
200 kHz < f ≤ 1 MHz –110 dBm to +13 dBm
1 MHz < f ≤ 10 MHz –110 dBm to +21 dBm
10 MHz < f ≤ 4 GHz –127 dBm to +21 dBm
4 GHz < f ≤ 6 GHz –127 dBm to +20 dBm
with R&S SMBB-B32 and R&S SMBB-K31 options
200 kHz < f ≤ 10 MHz –110 dBm to +21 dBm
10 MHz < f ≤ 6 GHz –127 dBm to +26 dBm
Spectral purity
SSB phase noise f = 1 GHz, 20 kHz offset, 1 Hz measurement bandwidth < –126 dBc, –132 dBc (typ.)
Harmonics 1 MHz < f ≤ 6 GHz; level ≤ 13 dBm < –30 dBc
Nonharmonics CW, level > +10 dBm; offset > 10 kHz from carrier
f ≤ 750 MHz < –80 dBc
750 MHz < f ≤ 1500 MHz < –76 dBc
1500 MHz < f ≤ 3 GHz < –70 dBc
3 GHz < f ≤ 6 GHz < –64 dBc
Modulation with R&S SMBB-K720 option AM, FM, φM
with R&S SMBB-K22 option pulse modulation
On/off ratio > 80 dB
Rise/fall time, 10 % to 90 % of RF amplitude, < 15 ns, < 5 ns (meas.)
f > 80 MHz, transition type: Fast
Minimum pulse width, 50 %/50 % of RF amplitude < 20 ns
transition type: Fast
Compatible command sets command sets can be used to emulate another instrument; a subset of common commands is supported Aeroflex (IFR/Marconi), Agilent/Keysight Technologies, Hewlett Packard, Anritsu, Panasonic, Racal Dana (more details in the data sheet)

Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
R&S®SMBB-B101
8 kHz to 1 GHz
По запросу
- шт +
R&S®SMBB-B103
8 kHz to 3 GHz
По запросу
- шт +
R&S®SMBB-B106
8 kHz to 6 GHz
По запросу
- шт +
Options
R&S®WE1
Extended warranty, one year
По запросу
- шт +
R&S®WE2
Extended warranty, two years
По запросу
- шт +
R&S®CW1
Extended warranty with calibration coverage, one year
По запросу
- шт +
R&S®CW2
Extended warranty with calibration coverage, two years
По запросу
- шт +
R&S®AW1
Extended warranty with accredited calibration coverage, one year
По запросу
- шт +
R&S®AW2
Extended warranty with accredited calibration coverage, two years
По запросу
- шт +
Warranty
Base unit
3 years
По запросу
- шт +
All other items 12
1 year
По запросу
- шт +
Recommended extras
R&S®ZZA-KNA23
19'' rack adapter
По запросу
- шт +
R&S®NRP18S-20
Power sensor, 10 MHz to 18 GHz, for levels up to 15W
По запросу
- шт +
R&S®NRP-ZKU
USB interface cable for R&S®NRPS18-20
По запросу
- шт +
R&S®TS-USB1
USB serial adapter for RS-232 remote control
По запросу
- шт +
Documentation
R&S®DCV-2
Documentation of calibration values
По запросу
- шт +
R&S®ACASMB100B
R&S®SMB100B accredited calibration
По запросу
- шт +
Other options
R&S®SMBB-B86
Remote control interface (GPIB and USB)
По запросу
- шт +
Reference oscillator options
R&S®SMBB-B1
OCXO reference oscillator 7
По запросу
- шт +
R&S®SMBB-B1 H
OCXO reference oscillator, high performance 8
По запросу
- шт +
R&S®SMBB-B3
100 MHz, 1 GHz ultra low noise reference input and output
По запросу
- шт +
R&S®SMBB-K704
Flexible reference input from 1 MHz to 100 MHz
По запросу
- шт +
Output power options
R&S®SMBB-K31
High output power 1/3/6 GHz
По запросу
- шт +
R&S®SMBB-B32
Ultra high output power 1/3/6 GHz 9
По запросу
- шт +
Analog modulation options
R&S®SMBB-K22
High performance pulse modulator
По запросу
- шт +
R&S®SMBB-K23
Pulse generator
По запросу
- шт +
R&S®SMBB-K24
Multifunction generator
По запросу
- шт +
R&S®SMBB-K27
Pulse train 10
По запросу
- шт +
R&S®SMBB-K720
AM / FM /φM
По запросу
- шт +
R&S®SMBB-B5
Stereo/RDS coder 11
По запросу
- шт +
