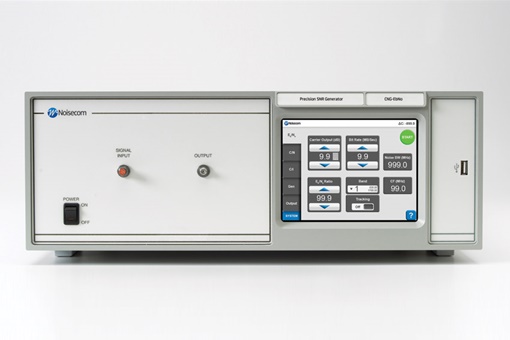

Прецизионный источник отношения Сигнал-Шум, 1 МГц - 22 ГГц, 1 бит/с - 999 Мбит/с, -55 дБм - + 5 дБм

CNG-EBNO
Для увеличения картинки наведите мышкой
CNG-EBNOCNG-EBNO
CNG-EBNOCNG-EBNO

Наличие: По запросу

По запросу
По запросу
По запросу

Источники шума CNG-EBNO Подробнее




С 1985 года американская компания Noisecom является ведущим производителем источников шума радиочастотного диапазона гражданского и военного применения.

Компания Noisecom производит шумовые диоды, встраиваемые в плату компоненты, генераторы джиттера, низкотемпературные… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Полностью автоматический прецизионный генератор шума CNG-EbNo это установка и поддержание точного соотношения между поданной пользователем несущей и внутренним шумом в широком диапазоне уровней мощности и частот сигнала. Внутренний измеритель генератора обеспечивает повторяемость сигнала SNR для высокой точности генератора.

Прибор дает систему, проектирование и тестирование в телекоммуникационной отрасли единое устройство прецизионного отношения сигнал/шум . Эти сигналы используют сравнение теоретической BER с SNR отношением, найденным в графике "waterfall", с измеренным значениям тестируемого устройства с оценкой различных схем модуляций. Пользователь может получить более высокую эффективность за счет автоматизированного тестирования, плюс увеличение воспроизводимости, точности результатов тестирования. стандартный блок может быть модифицирован в соответствии с требованиями заказчика.

Основные характеристики

  • отношение сигнал/шум C/N
  • отношение сигнал/источник шума C/I
  • отношение сигнал/плотность шума C/No
  • отношение единицы энергии/плотности шума Eb/No
  • Пользовательская конфигурация
  • 6.25" цветной экран TFT с тачскрином
  • погрешность мене 0.2 дБ RSS
  • скорость передачи данных от 1 бит/с до 1 Гбит/с
  • Измеряемая выходная мощность от -55 дБм до +5 дБм

  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Полностью автоматический прецизионный генератор шума CNG-EbNo это установка и поддержание точного соотношения между поданной пользователем несущей и внутренним шумом в широком диапазоне уровней мощности и частот сигнала. Внутренний измеритель генератора обеспечивает повторяемость сигнала SNR для высокой точности генератора.

    Прибор дает систему, проектирование и тестирование в телекоммуникационной отрасли единое устройство прецизионного отношения сигнал/шум . Эти сигналы используют сравнение теоретической BER с SNR отношением, найденным в графике "waterfall", с измеренным значениям тестируемого устройства с оценкой различных схем модуляций. Пользователь может получить более высокую эффективность за счет автоматизированного тестирования, плюс увеличение воспроизводимости, точности результатов тестирования. стандартный блок может быть модифицирован в соответствии с требованиями заказчика.

    Основные характеристики

  • отношение сигнал/шум C/N
  • отношение сигнал/источник шума C/I
  • отношение сигнал/плотность шума C/No
  • отношение единицы энергии/плотности шума Eb/No
  • Пользовательская конфигурация
  • 6.25" цветной экран TFT с тачскрином
  • погрешность мене 0.2 дБ RSS
  • скорость передачи данных от 1 бит/с до 1 Гбит/с
  • Измеряемая выходная мощность от -55 дБм до +5 дБм

  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

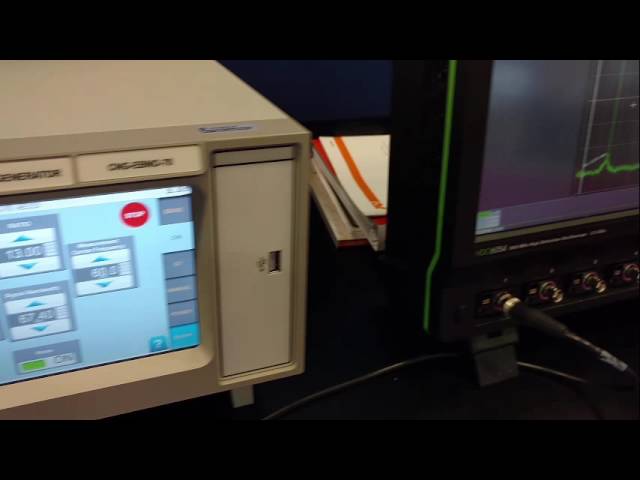

    • Noisecom CNG-EBNO 70 Demo at IMS 2016 Precision C/N for Satellite.
    Характеристики
    Загрузить технические характеристики

    Несущая часть
    Диапазон входной мощности от -55 дБм до +5 дБм
    Максимальная входная мощность +21 дБм (без повреждения)
    Диапазон выходной мощности от -55 дБм до +5 дБм
    Номинальное усиление ±1.0 dB
    Разрешение усиления от 0 до -60 дБ с 0.1 дБ шагом
    Неравномерность усиления ±0.2 дБ при 70 МГц ±20 МГц
    ±0.3 дБ при 140 МГц ±40 МГц
    ±0.4 дБ для других частот
    Групповое запаздывание ±0.20 нс/40 МГц для частот свыше 20 МГц
    Точка перехвата третьего порядка +29 дБм (тип)
    Диапазон слежения (Ubopt01) +4 дБ до -4 дБ
    Скорость обновления слежения 100 мс, ном.
    Шумовая часть
    Диапазон  выходной мощности от -55 дБм до +5 дБм
    Неравномерность
    ±0.2 дБ/40 МГц ±0.3 дБ/80 МГц
    ±0.4 дБ/200 МГц ±0.5 дБ/300 МГц
    Ослабление 60 дБ (с шагом 0.1 дБ)
    Точность отношения ±0.2 дБ RSS,
    ±0.3 дБ WCU
    Диапазон измерения мощности от -55 дБм до +5 дБм
    Погрешность измерения мощности ±0.5 дБ
    Удаленное управление непосредственное, TCP/IP, GPIB (опция)
    Входное смещение -4 дБм ±2 дБ, диапазон частот эквивалентен шумовой полосе
    РЧ соединитель BNC-75 Ω ниже 800 МГц,
    N (f) 50 Ω свыше 800 МГц
    Параметры питания
    Напряжение от 85 до 264 ВА
    Частота от 47 до 63 Гц
    Потребление 2 amps, максимально
    Предохранитель 2A
    Рабочая температура от 0° до 50° C
    Размеры Ш х В х Г 17” x 5.25” x 17.5”
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    CNG-EbNo-5
    Прецизионный источник отношения Сигнал-Шум, 1 - 10 МГц, полоса модуляторов
    По запросу
    - шт +
    CNG-EbNo-900
    Прецизионный источник отношения Сигнал-Шум, 800 - 1000 МГц, сотовая связь
    По запросу
    - шт +
    CNG-EbNo-750
    Прецизионный источник отношения Сигнал-Шум, 650 - 850 МГц, Iridium, LTE
    По запросу
    - шт +
    CNG-EbNo-892
    Прецизионный источник отношения Сигнал-Шум, 822 - 962 МГц, сотовая связь
    По запросу
    - шт +
    CNG-EbNo-892/1850
    Прецизионный источник отношения Сигнал-Шум, 822 - 962 МГц, 1710 - 1990 МГц, сотовая связь, PCS
    По запросу
    - шт +
    CNG-EbNo-1550
    Прецизионный источник отношения Сигнал-Шум, 950 - 1200 МГц, 1150 - 1450 МГц, 1400 - 1700 МГц, 1650 - 1950 МГц, 1900 - 2150 МГц, L-диапазон, кольцевое тестирование Sat ПЧ
    По запросу
    - шт +
    CNG-EbNo-1545
    Прецизионный источник отношения Сигнал-Шум, 1530 - 1560 МГц, Inmarsat
    По запросу
    - шт +
    CNG-EbNo-1850
    Прецизионный источник отношения Сигнал-Шум, 1710 - 1990 МГц J-STD-008 (CDMA), 3G Mobile Telecom
    По запросу
    - шт +
    CNG-EbNo-2050
    Прецизионный источник отношения Сигнал-Шум, 1900 - 2200 МГц WCDMA
    По запросу
    - шт +
    CNG-EbNo-2050L
    Прецизионный источник отношения Сигнал-Шум, 1700 - 2400 МГц, сотовая связь/PCS
    По запросу
    - шт +
    CNG-EbNo-2105
    Прецизионный источник отношения Сигнал-Шум, 1710 - 2500 МГц 3G Mobile Telecom, CDMA Wireless local loop
    По запросу
    - шт +
    CNG-EbNo-45
    Прецизионный источник отношения Сигнал-Шум, 5 - 90 МГц, общего назначения
    По запросу
    - шт +
    CNG-EbNo-2442
    Прецизионный источник отношения Сигнал-Шум, 2400 - 2484 МГц 802.11b Wireless LAN WiFi, Bluetooth
    По запросу
    - шт +
    CNG-EbNo-2450
    Прецизионный источник отношения Сигнал-Шум, 2200 - 2700 МГц PCS
    По запросу
    - шт +
    CNG-EbNo-5500
    Прецизионный источник отношения Сигнал-Шум, 5000 - 6000 МГц 802.11a Wireless LAN
    По запросу
    - шт +
    CNG-EbNo-WiMax
    Прецизионный источник отношения Сигнал-Шум, 3400 - 5800 МГц 802.16 WiMax
    По запросу
    - шт +
    CNG-EbNo-20000
    Прецизионный источник отношения Сигнал-Шум, 18 - 22 ГГц (и др. диапазоны согласно тех. заданию заказчика)
    По запросу
    - шт +
    CNG-EbNo-70
    Прецизионный источник отношения Сигнал-Шум, 50 - 90 МГц, SATCOM
    По запросу
    - шт +
    CNG-EbNo-IF1
    Прецизионный источник отношения Сигнал-Шум, 50 -90 МГц, 100 - 180 МГц SATCOM, Intelsat
    По запросу
    - шт +
    CNG-EbNo-IBS/IDR
    Прецизионный источник отношения Сигнал-Шум, 50 - 90 МГц, 68 - 72 МГц, 100 - 180 МГц, Intelsat, SATCOM
    По запросу
    - шт +
    CNG-EbNo-225
    Прецизионный источник отношения Сигнал-Шум, 50 - 400 МГц, общего назначения
    По запросу
    - шт +
    CNG-EbNo-255
    Прецизионный источник отношения Сигнал-Шум, 240 - 270 МГц, SATCOM
    По запросу
    - шт +
    CNG-EbNo-370
    Прецизионный источник отношения Сигнал-Шум, 350 - 390 МГц, NASA TDRSS
    По запросу
    - шт +
    CNG-EbNo-CATV
    Прецизионный источник отношения Сигнал-Шум, 50 - 860 МГц, кабельное TV, HDTV
    По запросу
    - шт +
    Опции
    UEopt01
    Автоматическая регулировка коэффициента усиления
    По запросу
    - шт +
    UEopt03
    Входной и выходной импеданс: 50 Ω
    По запросу
    - шт +
    UEopt04
    Интерфейсы дистанционного управления RS-232C, RS-422 или RS-423
    По запросу
    - шт +
    UEopt05
    Напряжение питания 230 Вac, 50 Гц
    По запросу
    - шт +
    UEopt15
    Набор креплений в 19” стойку
    По запросу
    - шт +
    UEopt16
    Интерфейс GPIB
    По запросу
    - шт +
    UEopt17
    Съемный жесткий диск
    По запросу
    - шт +
