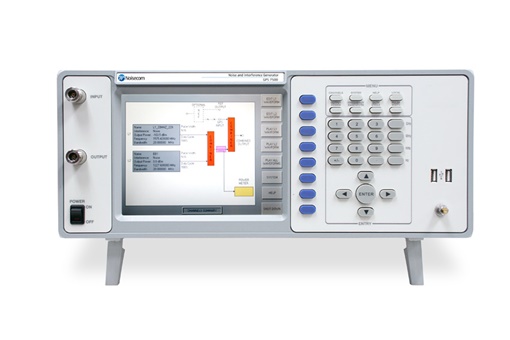

Генератор шума и помех для диапазонов GPS/Glonass

GPS7500
Для увеличения картинки наведите мышкой
GPS7500
GPS7500
НаличиеПо запросу
По запросу
По запросу
По запросу
Источники шума GPS7500 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Программируемый генератор шума GPS7500 интерференции способен производить в полосе до 40 МГц шум или интерференцию для испытания восприимчивости приемника GPS. Большой цветной 8.4" дисплей отображает диаграммы и табличные значения сигналов делают создание сигналов, шума или помех простым и интуитивно понятным.Несколько запрограммированных ФАУ RCTA тестовых сигналов позволяет пользователю быстро приступить к тестированию. Модульная структура предусматривает расширение с дополнительными независимыми картами AWG вставляемыми для диапазонов сигнала GPS, Galileo, или GLONASS. Уникальная схема прибора позволяет поддерживать как настоящие, так и будущие спутниковые стандарты.

Основные характеристики

  • Одновременное тестирование двух диапазонов
  • Включены диапазоны L1, L2, L5, & E4a, E5a и b
  • Возможность изменения диапазона прибора*
  • Встроенный сигнал GPS и интерференционный смеситель
  • FAA RCTA DO-229, DO-235 и DO-253 тестирование чувствительности
  • Генератор позволяет создавать любые интерференционные и шумовые сигналы
  • Импорт MatLAB файлов
  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Программируемый генератор шума GPS7500 интерференции способен производить в полосе до 40 МГц шум или интерференцию для испытания восприимчивости приемника GPS. Большой цветной 8.4" дисплей отображает диаграммы и табличные значения сигналов делают создание сигналов, шума или помех простым и интуитивно понятным.Несколько запрограммированных ФАУ RCTA тестовых сигналов позволяет пользователю быстро приступить к тестированию. Модульная структура предусматривает расширение с дополнительными независимыми картами AWG вставляемыми для диапазонов сигнала GPS, Galileo, или GLONASS. Уникальная схема прибора позволяет поддерживать как настоящие, так и будущие спутниковые стандарты.

    Основные характеристики

  • Одновременное тестирование двух диапазонов
  • Включены диапазоны L1, L2, L5, & E4a, E5a и b
  • Возможность изменения диапазона прибора*
  • Встроенный сигнал GPS и интерференционный смеситель
  • FAA RCTA DO-229, DO-235 и DO-253 тестирование чувствительности
  • Генератор позволяет создавать любые интерференционные и шумовые сигналы
  • Импорт MatLAB файлов
  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    60335-15
    Генераторы шума и помех
    GPS 7500
    Фирма "Wireless Telecom Group, Inc. Noisecom", США
    01.04.2020
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    60335-15
    Генераторы шума и помех
    GPS 7500
    Фирма "Wireless Telecom Group, Inc. Noisecom", США
    01.04.2020
    Характеристики
    Загрузить технические характеристики

    Примеры тестов RTCA поддерживаемые GPS7500
    Пример Частота (МГц) Полоса шума Мощность (дБм) Длина импульса Глубина цикла Примечание
    Полоса интерференции 1575.42 100 кГц -110.5 не доступно 100%
    1575.42 20 кГц -97.5 Не доступно 100%
    Пол колебание 1525.0 ГК -12.0 Не доступно 100%
    Интерфейс (CWI)
    1555.42 ГК -89.5 Не доступно 100%
    1575.41998 ГК -120.5 Не доступно 100%
    1595.42 ГК -89.5 Не доступно 100%
    1610.00 ГК -30.0 Не доступно 100%
    1618.00 ГК -12.0 Не доступно 100%
    1626.00 ГК +8.0 Не доступно 100% Только самолеты с SATCOM
    GPS при макс. 1575.42 100 кГц -110.5 Не доступно 100% При макс. РЧ мощн. GPS
    Уровень мощности 1575.42 20 МГц -97.5 Не доступно 100% При макс. РЧ мощн. GPS
    Интерференция импульса 1575.42 100 кГц +20 1 мс 10%
    1575.42 100 кГц +20 125.0 мкс 10% Только вместе GPS и WAAS
    Характеристика
    Значение Примечение
    Диапазон частот НК от 1000 МГц до 2000 МГц Внутренний синтезатор
    Центральная частота интерфейса шума и импульсов 1575.42 МГц (L1) и как опция 1227.60 МГц (L2) or 1176.45 МГц (L5) Перестройка +/-20MHz для каждого диапазона
    Произвольный сигнал (AM, шум, импульс) полоса по 3 дБ от 0 до 40 МГц
    Стабильность частоты +/- 0.5 ppm при от 0 до 55 C
    Минимальное разрешение 20 кГц
    Фазовый шум -46 дБн/Гц при смещении +/- 20 кГц
    -122 дБн/Гц при смещении +/- 100 кГц
    Макс. - для всех моделей
    Тип. -  для моделей НК
    Выходной паразитный сигнал. (макс.) -52 дБн при смещении <+/- 21.5 МГц
    -80 дБн при смещении >+/- 21.5 МГц
    Все моды в режиме ГК
    Выходной паразитный сигнал в режиме ГК (макс.) -122.5 дБн в диапазоне от 1564.42 МГц и 1586.42 МГц Для ГК при < 1525 MHz или > 1610 MHz
    Доступная выходная мощность +10 дБм от 1000 до 2000 МГц
    +21 дБм от 1555 до 1595 МГц сложение
    После сложения GPS и помехи
    Минимальная выходная мощность -126.5 дБм  -170.5 дБм/Гц Все модели
    Разрешение выходной мощности 0.1 дБ
    Соотношение Интерфейс/сигнал до 155 дБ отношение до уровня -134.5 ДБм сигнала GPS
    Минимальное соотношение импульса Вкл/Выкл 164.5 дБ В импульсном режиме, от 1575 до 1595 МГц, > +20 дБм.
    Ширина глубины цикла от 0 до 100%
    Разрешение выходного импульса 6.67 нс
    Частота повторения импульсов от 5 Гц до 75 МГц
    Максимальная мощность ГК, шума или импульса на входе GPS -41.25 дБм/МГц Изоляция входа GPS
    Основное
    Процессор Pentium
    Операционная система XP
    Экран 8.4" TFT-LCD Color
    Удаленный интерфейс Ethernet GPIB (опция)
    Опорный сигнал 10 МГц Внутренний/Внешний устанавливается программно
    Информация для заказа
    Опция Описание
    GPS7500 Генератор шума и помех для тестирования GPS в диапазоне L1,  1575.42 МГц +/- 20 МГц
    GPSoptL2 Дополнительный независимый генератор шума и помех для диапазона L2, 1226.20 МГц +/- 20 МГц
    GPSoptL5 Дополнительный независимый генератор шума и помех для диапазона L5, 1176.45 МГц +/- 20 МГц
    GPSoptREF Сплиттер сигнала GPS с изолированным выходом GPS для приемника шума
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    GPS7500
    Генератор шума и помех для диапазонов GPS/Glonass
    $63 340.84
    - шт +
    Опции
    GPSoptL2
    Дополнительный независимо программируемый источник шума и помех для диапазона L2, 1226.20 МГц +/- 20 МГц
    По запросу
    - шт +
    GPSoptL5
    Дополнительный независимо программируемый источник шума и помех для диапазона L5, 1176.45 МГц +/- 20 МГц
    По запросу
    - шт +
    GPSoptREF
    Сплиттер GPS сигнала с изолированным GPS выходом для опорного приемника
    $10 001.38
    - шт +
