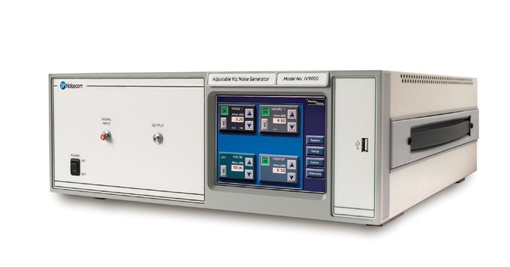

Генератор шума и помех для инжекции в микросхемы по цепям Vcc и GND

JV9000
Для увеличения картинки наведите мышкой
JV9000
JV9000
НаличиеПо запросу
По запросу
По запросу
По запросу
Источники шума JV9000 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Noise on Ground and Vcc traces is becoming an increasing concern of component designers, manufacturers and system users. Whether developing or operating highly accurate PLL or clock circuits, A/D D/A converters and other linear analog circuits for precision operations or such that are reliant on precise threshold functions, Ground and VCC noise can significantly influence overall system functionality. Even high-speed digital circuits are not immune against this kind of noise and should be tested for Ground and VCC noise related effects on data jitter and data integrity.

Switched power supplies are a key cause of ground and Vcc noise, but other sources, like digital output switching, can also have significantly influence the quality of GND and VCC. Noisecom’s JV9000 is a generator specifically designed to test components that need to be qualified for immunity to specific interference levels. The instrument has the capability to inject noise and deterministic jitter (DJ) signals into Vcc lines.  JV9000 is a very useful instrument to analyze Power Supply Rejection Ratio.

Quick Features

  • VCC Noise Generator 500 Hz to 2 GHz, 0dBm
  • Deterministic Jitter Signal Generator 1kHz to 1GHz in steps (optional)
  • Customized inputs, outputs and signal levels possible
  • Manual versions and computerized versions available
  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Noise on Ground and Vcc traces is becoming an increasing concern of component designers, manufacturers and system users. Whether developing or operating highly accurate PLL or clock circuits, A/D D/A converters and other linear analog circuits for precision operations or such that are reliant on precise threshold functions, Ground and VCC noise can significantly influence overall system functionality. Even high-speed digital circuits are not immune against this kind of noise and should be tested for Ground and VCC noise related effects on data jitter and data integrity.

    Switched power supplies are a key cause of ground and Vcc noise, but other sources, like digital output switching, can also have significantly influence the quality of GND and VCC. Noisecom’s JV9000 is a generator specifically designed to test components that need to be qualified for immunity to specific interference levels. The instrument has the capability to inject noise and deterministic jitter (DJ) signals into Vcc lines.  JV9000 is a very useful instrument to analyze Power Supply Rejection Ratio.

    Quick Features

  • VCC Noise Generator 500 Hz to 2 GHz, 0dBm
  • Deterministic Jitter Signal Generator 1kHz to 1GHz in steps (optional)
  • Customized inputs, outputs and signal levels possible
  • Manual versions and computerized versions available
  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    • Noisecom JV9000: Testing Effect of Noise & Spurs on Vcc of a PLL/VCO Integrated Circuit
    Характеристики
    Загрузить технические характеристики

    Specifications for Standard Model JV9075
    Input
    Maximum Voltage 5V
    Maximum Current 500 mA, higher options available (opt23 and opt24)
    Connector BNC (F)
    Noise Source (white Gaussian noise)
    Impedence 50 Ohms SMA, optional BNC (F) - (opt01)
    Frequency Range 10 kHz to 2 GHz (500 Hz - 2 GHz operational), custom frequency (opt09)
    Output Power 0 dBm min. (at the output of bias-T), adjustable 60 dB, 0.1dB step into 50 Ohms
    Higher power (+10 dBm - opt05)
    CW Fixed Tones
    Impedance 50 Ohm (typ.)
    Frequencies 1KHz, 3KHz, 10KHz, 30KHz, 100KHz, 300kHz, 1MHz, 3MHz, 10MHz, 100MHz, 300MHz, 1GHz
    Output Power 0 dBm min (at the output of bias-T), adjustable, 60dB in 0.1dB steps
    CW/Spur Generator (optional)
    Impedance 50 Ohms (typ.)
    Frequency Range Options 1 kHz to 25 MHz (opt21), programmable, 100 Hz resolution or 1 Hz resolution (opt06)  25 MHz to 3 GHz (opt22), programmable, 100 kHz resolution or 1 kHz resolution (opt07)
    Output Power 0 dBm min. (at the output of bias-T), adjustable, 127 dB, 0.1 dB step, into 50 Ohms, harmonics 20 dBc or less (40 dBc for discrete tones optional)  Higher power (+10 dBm - opt05)
    Auxiliary Input (opt08-x)
    Input Frequency Range 1 KHz - 1.5 GHz
    Maximum Input Power +10 dBm
    Auxiliary Input Connector 50 Ohm SMA, optional BNC (opt01)
    Level Control adjustable, 127 dB, 0.1 dB step
    NOTE: Standard model comes with one auxiliary input. x can be 2 to 3 inputs.
    General Specifications
    Dimensions (w/h/d) 17in x 5.25in x 13in / 432mm x 133mm x 330mm
    Line Power 120V, 60Hz / 1.6A Slow-blow fused
    Operating Temperature -10°C to 60°C / 14°F to 140°F Ambient
    Ordering Information
    Model JV9075
    Options
    JV9opt01 BNC (F) in∕out connectors
    JV9opt05 +10 dBm, high power noise∕CW option
    JV9opt06 1 Hz frequency resolution for option 21
    JV9opt07 1 kHz frequency resolution for option 22
    JV9opt08-x Auxiliary input, consult factory for multiple inputs, x: number of inputs
    JV9opt09 Custom frequency, Power or flatness (consult factory)
    JV9opt10 Line power 230VAC, 50 Hz
    JV9opt15 19 inch Rack Mount Kit
    JV9opt16 GPIB∕IEEE-488 Remote control
    JV9opt17 Removable Hard Drive plus one additional HD with system.  Strongly suggested for Military and those involved in classified projects
    JV9opt21 1 kHz - 25 MHz CW synthesizer
    JV9opt22 25 MHz - 3 GHz CW synthesizer
    JV9opt23 Higher current, 2A DC, 50 kHz to 3 GHz
    JV9opt24 Higher current, 5A, 10 MHz to 3 GHz
    Please contact factory for other options or modifications
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    JV9000
    Генератор шума и помех для инжекции в микросхемы по цепям Vcc и GND
    По запросу
    - шт +
    Опции
    JV9opt16
    GPIB/IEEE-488 интерфейс дистанционного управления
    $2 615.54
    - шт +
    JV9opt17
    Съемный жесткий диск и дополнительный HD со сверхзащитой к доступу данным
    По запросу
    - шт +
    JV9opt21
    Синтезатор частоты 1 кГц - 25 МГц CW
    $1 773.62
    - шт +
    JV9opt22
    Синтезатор частоты 25 МГц - 3 ГГц CW
    $8 497.10
    - шт +
    JV9opt23
    Высокий ток, 2 A DC, 50 кГц - 3 ГГц
    $4 014.78
    - шт +
    JV9opt24
    Высокий ток, 5 A, 10 МГц - 3 ГГц
    $2 708.71
    - шт +
    JV9opt01
    BNC (F) разъемы входа и выхода
    По запросу
    - шт +
    JV9opt05
    Высокая мощность +10 дБм шума/CW
    $2 334.33
    - шт +
    JV9opt06
    Разрешение по частоте 1 Гц для опции 21
    $374.37
    - шт +
    JV9opt07
    Разрешение по частоте 1 кГц опция 22
    $653.88
    - шт +
    JV9opt08-x
    Дополнительный вход (свяжитесь с нами при необходимости исполнения нескольких входов)
    $4 213.74
    - шт +
    JV9opt09
    Частотный диапазон, мощность или АЧХ согласно тех. заданию
    По запросу
    - шт +
    JV9opt10
    Напряжение питания 230 Вac, 50 Гц
    По запросу
    - шт +
    JV9opt15
    Набор крепежа в 19" стойку
    $225.30
    - шт +
