Шумовые диоды в полосе частот 0,1 Гц - 110 ГГц, КШ 15 - 35 дБ
Наличие: По запросуПо запросу По запросу По запросу
Источники шума Серия NC100/200/300/400 Подробнее
С 1985 года американская компания Noisecom является ведущим производителем источников шума радиочастотного диапазона гражданского и военного применения.
Компания Noisecom производит шумовые диоды, встраиваемые в плату компоненты, генераторы джиттера, низкотемпературные эталоны для измерения шума, а также измерительные приборы с компьютерным управлением, которые вырабатывают либо точно заданное отношение сигнал/шум, либо широкополосный белый аддитивный гауссов шум (АБГШ).
Обзор
Свернуть
Развернуть
Основные возможности и технические характеристики
Шумовые диоды
Шумовые диоды Noisecom - фундаментные часть всех систем генерации шумов. Эти диоды отбираются по своим характеристикам вручную, благодаря чему они идеально соответствуют системам генерации широкополосных шумов с плоскими АЧХ.

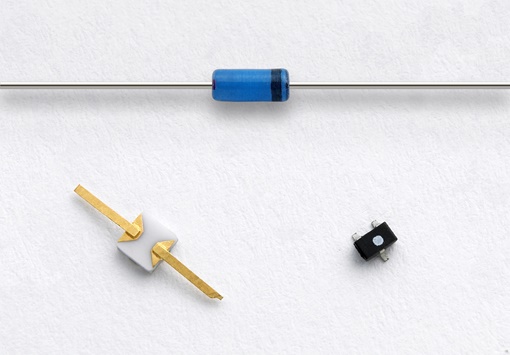

Все шумовые диоды Noisecom выдают симметричный белый гауссов шум и имеют равномерную выходную характеристику (мощность/частота). Все диоды герметичны и отличаются широким разнообразием корпусов. Возможно изготовление с конфигурацией корпуса и экранированием в соответствии с требованиями заказчика.
Диоды серий NC100 и NC200 предназначены для применения в диапазонах звуковых и относительно низких (до 100 МГц) радиочастот. Диоды серий NC300 и NC400 предназначены для применения в диапазонах СВЧ, где требуется согласование с 50-омной линией.
Типичное выходное сопротивление при небольших уровнях сигнала для диодов серий NC300 и NC400 после подачи смещения составляет 10...20 Ом. При небольших управляющих токах уровень выходного сигнала выше на низких частотах; при увеличении управляющего тока диода уровень выходного сигнала становится выше на более высоких частотах.
Шумовые диоды Noisecom - фундаментные часть всех систем генерации шумов. Эти диоды отбираются по своим характеристикам вручную, благодаря чему они идеально соответствуют системам генерации широкополосных шумов с плоскими АЧХ.
Все шумовые диоды Noisecom выдают симметричный белый гауссов шум и имеют равномерную выходную характеристику (мощность/частота). Все диоды герметичны и отличаются широким разнообразием корпусов. Возможно изготовление с конфигурацией корпуса и экранированием в соответствии с требованиями заказчика.
Диоды серий NC100 и NC200 предназначены для применения в диапазонах звуковых и относительно низких (до 100 МГц) радиочастот. Диоды серий NC300 и NC400 предназначены для применения в диапазонах СВЧ, где требуется согласование с 50-омной линией.
Типичное выходное сопротивление при небольших уровнях сигнала для диодов серий NC300 и NC400 после подачи смещения составляет 10...20 Ом. При небольших управляющих токах уровень выходного сигнала выше на низких частотах; при увеличении управляющего тока диода уровень выходного сигнала становится выше на более высоких частотах.
Свернуть
Развернуть
Основные возможности и технические характеристики
Шумовые диоды
Шумовые диоды Noisecom - фундаментные часть всех систем генерации шумов. Эти диоды отбираются по своим характеристикам вручную, благодаря чему они идеально соответствуют системам генерации широкополосных шумов с плоскими АЧХ.
Все шумовые диоды Noisecom выдают симметричный белый гауссов шум и имеют равномерную выходную характеристику (мощность/частота). Все диоды герметичны и отличаются широким разнообразием корпусов. Возможно изготовление с конфигурацией корпуса и экранированием в соответствии с требованиями заказчика.
Диоды серий NC100 и NC200 предназначены для применения в диапазонах звуковых и относительно низких (до 100 МГц) радиочастот. Диоды серий NC300 и NC400 предназначены для применения в диапазонах СВЧ, где требуется согласование с 50-омной линией.
Типичное выходное сопротивление при небольших уровнях сигнала для диодов серий NC300 и NC400 после подачи смещения составляет 10...20 Ом. При небольших управляющих токах уровень выходного сигнала выше на низких частотах; при увеличении управляющего тока диода уровень выходного сигнала становится выше на более высоких частотах.
Шумовые диоды Noisecom - фундаментные часть всех систем генерации шумов. Эти диоды отбираются по своим характеристикам вручную, благодаря чему они идеально соответствуют системам генерации широкополосных шумов с плоскими АЧХ.
Все шумовые диоды Noisecom выдают симметричный белый гауссов шум и имеют равномерную выходную характеристику (мощность/частота). Все диоды герметичны и отличаются широким разнообразием корпусов. Возможно изготовление с конфигурацией корпуса и экранированием в соответствии с требованиями заказчика.
Диоды серий NC100 и NC200 предназначены для применения в диапазонах звуковых и относительно низких (до 100 МГц) радиочастот. Диоды серий NC300 и NC400 предназначены для применения в диапазонах СВЧ, где требуется согласование с 50-омной линией.
Типичное выходное сопротивление при небольших уровнях сигнала для диодов серий NC300 и NC400 после подачи смещения составляет 10...20 Ом. При небольших управляющих токах уровень выходного сигнала выше на низких частотах; при увеличении управляющего тока диода уровень выходного сигнала становится выше на более высоких частотах.
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Характеристики
Загрузить технические характеристики
| Технические характеристики диодов диапазонов звуковых частот и ОВЧ | ||||||
|
Модель |
Диапазон частот | Рабочие характеристики |
Мин. выходной уровень |
Корпус | ||
|
|
|
Vb, в | 1, мкА op’ | Rl, Ом | мкВА'Гц |
|
| NC101 | 0,1 Гц - 100 кГц | 7.10 | 30.60 | 2200 | 3,0 | DO-35 |
| NC102 | 0,1 Гц - 500 кГц | 7.10 | 30.60 | 2200 | 3,0 | DO-35 |
| NC103 | 0,1 Гц - 1 МГц | 7.10 | 30.60 | 2200 | 3,0 | DO-35 |
| NC104 | 0,1 Гц - 3 МГц | 7.10 | 30.60 | 2200 | 3,0 | DO-35 |
| NC201 | 0,1 Гц - 10 МГц | 7.10 | 200.500 | 2200 | 0,1 | DO-35 |
| NC202 | 0,1 Гц - 25 МГц | 7.10 | 200.500 | 2200 | 0,1 | DO-35 |
| NC203 | 0,1 Гц - 100 МГц | 7.10 | 200.500 | 50 | 0,05 | DO-35 |
|
Vb - напряжение смещения I - рабочий ток Rl - сопротивление нагрузки |
||||||
|
Технические характеристики диодов диапазонов РЧ и СВЧ |
||||||
| Модель | Диапазон частот | Рабочие характеристики | Выход | Корпус | ||
|
|
|
Vb, В | I , мА op | Rl, Ом | ENR, дБ |
|
| NC302L | 10 Гц - 3 ГГЦ | 6.8 | 6 | 50 | 30.35 | DO-35, BL, CH-1 |
| NC303 | 10 Гц - 8 ГГЦ | 8.12 | 8 | 50 | 30.35 | DO-35, BL, CH-1 |
| NC303SOT | 10 Гц - 8 ГГЦ | 8.10 | 8 | 50 | 30.35 | SOT323 |
| NC305 | 10 МГц - 11 ГГЦ | 8.12 | 10 | 50 | 29.34 | BL, CH-1 |
| NC401 | 100 МГц - 18 ГГЦ | 8.12 | 10 | 50 | 30.35 | C10, C50H, CH-2 |
| NC403 | 100 МГц - 27 ГГЦ | 8.12 | 12 | 50 | 24.28 | C50, CH3 |
| NC404 | 18 ГГц - 50 ГГЦ | 8.12 | 15 | 50 | 20.25 | C50, CH3 |
| NC405 | 18 ГГц - 75 ГГЦ | 8.12 | 20 | 50 | 15.25 | C50, CH3 |
| NC406 | 18 ГГц - 110 ГГЦ | 8.12 | 25 | 50 | 15.25 | C50, CH3 |
|

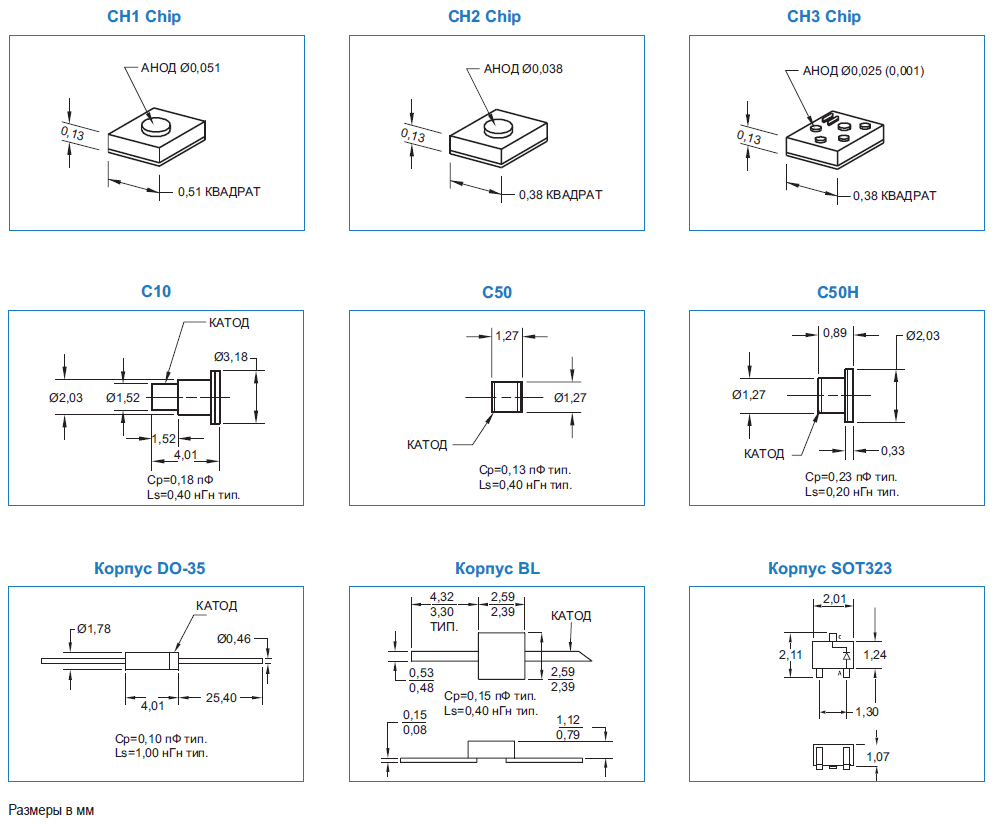

К обозначению модели в конце добавляются буквы, обозначающие конструктивное исполнение диода: 1. “C” - исполнение типа “chip”. 2. “BL”– исполнение с балочными выводами. 3. “H” - исполнение типа C50H. |
||||||
| Прочие технические характеристики | ||||||
| Выходной сигнал | Белый гауссов шум | |||||
| Диапазон рабочих температур |
0...+55 °C для серий NC100 -55...+125 °C для остальных серий |
|||||
| Температура хранения | -65...+150 °C | |||||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
NC101
|
Шумовые диоды в полосе частот 0,1 Гц...100 кГц
|
По запросу | ||
|
NC303SOT
|
Шумовые диоды в полосе частот 10 Гц...8 ГГц
|
По запросу | ||
|
NC305
|
Шумовые диоды в полосе частот 10 МГц... 11 ГГц
|
По запросу | ||
|
NC401
|
Шумовые диоды в полосе частот 100 МГц...18 ГГц
|
По запросу | ||
|
NC403
|
Шумовые диоды в полосе частот 100 МГц ...27 ГГц
|
По запросу | ||
|
NC404
|
Шумовые диоды в полосе частот 18 ГГц...50 ГГц
|
По запросу | ||
|
NC405
|
Шумовые диоды в полосе частот 18 ГГц...75 ГГц
|
По запросу | ||
|
NC406
|
Шумовые диоды в полосе частот 18 ГГц...110 ГГц
|
По запросу | ||
|
NC102
|
Шумовые диоды в полосе частот 0,1 Гц...500 кГц
|
По запросу | ||
|
NC103
|
Шумовые диоды в полосе частот 0,1 Г Ц...1 МГц
|
По запросу | ||
|
NC104
|
Шумовые диоды в полосе частот 0,1 Гц...З МГц
|
По запросу | ||
|
NC201
|
Шумовые диоды в полосе частот 0,1 Гц...10 МГц
|
По запросу | ||
|
NC202
|
Шумовые диоды в полосе частот 0,1 Гц...25 МГц
|
По запросу | ||
|
NC203
|
Шумовые диоды в полосе частот 0,1 Гц...100 МГц
|
По запросу | ||
|
NC302L
|
Шумовые диоды в полосе частот 10 Гц...З ГГц
|
По запросу | ||
|
NC303
|
Шумовые диоды в полосе частот 10 Гц...8 ГГц
|
По запросу |
