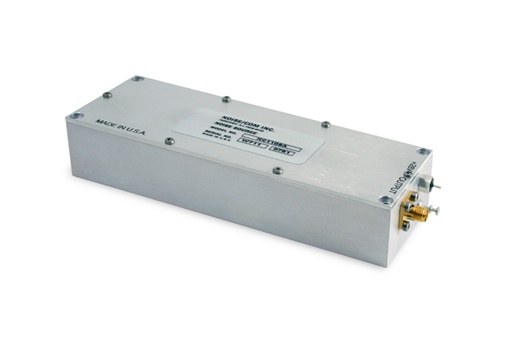

Усиленный модуль шума (AWGN), +13 дБм, 10 Гц - 10 ГГц

NC1000
Для увеличения картинки наведите мышкой
NC1000
NC1000

Наличие: По запросу

По запросу
По запросу
По запросу

Источники шума NC1000 Подробнее




С 1985 года американская компания Noisecom является ведущим производителем источников шума радиочастотного диапазона гражданского и военного применения.

Компания Noisecom производит шумовые диоды, встраиваемые в плату компоненты, генераторы джиттера, низкотемпературные… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Усиленный генератор шума серии NC1000 производит аддитивный белый гауссовский шум до +13 дБм и имеет полосу до 10 ГГц. Модули с высокой мощностью разработаны для тестирования на помехоустойчивость оборудования кабельного TV, защиты каналов связи и военных систем постановки помех. Модули с небольшой мощностью 0 дБм - это источник случайного джиттера для большого количества применений включая, PCIexpress, Infiniband, и 10 GigE. Полоса, выходная мощность и неравномерность может быть изменена с соответствии с требованиями заказчика. В вновь разработанной TTL-логике возможно управление затуханием.

Применение

  • 10 GbE
  • IEEE 802.3
  • Infiniband
  • PCIexpress
  • CATV
  • Системы постановки помех
  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Усиленный генератор шума серии NC1000 производит аддитивный белый гауссовский шум до +13 дБм и имеет полосу до 10 ГГц. Модули с высокой мощностью разработаны для тестирования на помехоустойчивость оборудования кабельного TV, защиты каналов связи и военных систем постановки помех. Модули с небольшой мощностью 0 дБм - это источник случайного джиттера для большого количества применений включая, PCIexpress, Infiniband, и 10 GigE. Полоса, выходная мощность и неравномерность может быть изменена с соответствии с требованиями заказчика. В вновь разработанной TTL-логике возможно управление затуханием.

    Применение

  • 10 GbE
  • IEEE 802.3
  • Infiniband
  • PCIexpress
  • CATV
  • Системы постановки помех
  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    Спецификация
    Мощность до +13 дБм
    Стандартное напряжение питания +28В (ниже 1.5 ГГц)
    +15В (свыше 1.5 ГГц)
    Рабочая температура от -35° до +100°C
    Температура хранения от -65° до +150°C
    Температурный коэффициент (тип) 0.025 дБ/°C
    Чусвствительность по напряжению питания 0.25 дБ/1%∆В
    Выходной соединитель SMA(f)
    (BNC - опция)
    Высокомощный модуль
    Импеданс нагрузки 50 Ω  (Установка 1, +28 В - стандартно)
    Модель Частотный диапазон Мощность (дБм) Выходные характеристики мкВ∕√H7 Ток (макс.)  (мА)
    дБм/Гц Неравномерность (дБ)
    NC1101A 10 Гц - 20 kHz +13 -30 ±0.5 7071 70
    NC1103A 10 Hz - 500 кГц +13 -44 ±0.5 1414 150
    NC1105A 10 Гц - 10 МГц +13 -57 ±.75 316 160
    NC1107A 100 Гц - 100 МГц +13 -67 ±1.0 100 160
    NC1108A 100 Гц - 500 МГц +10 -77 ±1.5 31.6 160
    NC1109A 100 Гц - 1 ГГц   +10 -80 ±2.0 22.4 160
    NC1110A 100 Гц - 1.5 ГГц +10 -82 ±2.0 18.2 160
    Модули с высоким пик-факторм
    Импеданс нагрузки 50 Ω (Установка 3, +15В - стандартно)
    Модель Диапазон частот Выходные характеристики Ток (макс.)
    (мА)
    Мощность (дБм)  дБн/Гц   Неравномерность (дБ) мкВ∕√H⅛
    NC1111A 1 - 2 ГГц -10 -100 ±2.0 2.24 250
    NC1111B 1 - 2 ГГц 0 -90 ±2.0 7.07 250
    NC1112A 20 МГц - 2 ГГц -10 -103 ±2.5 1.58 250
    NC1112B 20 МГц - 2 ГГц 0 -93 ±2.5 5.02 250
    NC1113A 10 МГц - 3 ГГц -10 -105 ±2.5 1.12 250
    NC1113B 10 МГц - 3 ГГц 0 -95 ±2.5 5.02 250
    NC1124A 2 ГГц - 4 ГГц -10 -103 ±2.5 1.58 250
    NC1126A 2 ГГц - 6 ГГц -14 -110 ±2.5 0.71 250
    NC1128A 10МГц - 10 ГГц -17 -117 ±3.0 0.32 250
    NC1128B 10 МГц - 10 ГГц 0 -100 ±3.0 2.24 300
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    NC1101A
    Усиленный модуль шума (AWGN), 10 Гц - 20 кГц, +13 дБм
    По запросу
    - шт +
    NC1112A
    Усиленный модуль шума (AWGN), 20 МГц - 2 ГГц, -10 дБм
    По запросу
    - шт +
    NC1112B
    Усиленный модуль шума (AWGN), 20 МГц - 2 ГГц, 0 дБм
    По запросу
    - шт +
    NC1113A
    Усиленный модуль шума (AWGN), 10 МГц - 3 ГГц, -10 дБм
    По запросу
    - шт +
    NC1113B
    Усиленный модуль шума (AWGN), 10 МГц - 3 ГГц, 0 дБм
    По запросу
    - шт +
    NC1124A
    Усиленный модуль шума (AWGN), 2 ГГц - 4 ГГц, -10 дБм
    По запросу
    - шт +
    NC1126A
    Усиленный модуль шума (AWGN), 2 ГГц - 6 ГГц, -14 дБм
    По запросу
    - шт +
    NC1128A
    Усиленный модуль шума (AWGN), 10 МГц - 8 ГГц, 0 дБм
    По запросу
    - шт +
    NC1103A
    Усиленный модуль шума (AWGN), 10 Гц - 500 кГц, +13 дБм
    По запросу
    - шт +
    NC1105A
    Усиленный модуль шума (AWGN), 10 Гц - 10 МГц, +13 дБм
    По запросу
    - шт +
    NC1107A
    Усиленный модуль шума (AWGN), 100 Гц - 100 МГц, +13 дБм
    По запросу
    - шт +
    NC1108A
    Усиленный модуль шума (AWGN), 100 Гц - 500 МГц, +10 дБм
    По запросу
    - шт +
    NC1109A
    Усиленный модуль шума (AWGN), 100 Гц - 1 ГГц, +10 дБм
    По запросу
    - шт +
    NC1110A
    Усиленный модуль шума (AWGN), 100 Гц - 1,5 ГГц, +10 дБм
    По запросу
    - шт +
    NC1111A
    Усиленный модуль шума (AWGN), 1 - 2 ГГц, -10 дБм
    По запросу
    - шт +
    NC1111B
    Усиленный модуль шума (AWGN), 1 - 2 ГГц, 0 дБм
    По запросу
    - шт +
    Опции
    NC1opt01
    Напряжение питания +15 VDC
    По запросу
    - шт +
    NC1opt02
    Напряжение питания +24 VDC
    По запросу
    - шт +
    NC1opt03
    BNC разъем розетка (только для моделей от NC1101A до NC1110)
    По запросу
    - шт +
    NC1opt04
    Выходной уровень мощности 0 дБм (тип корпуса 2, только для моделей от NC1101A до NC1110A)
    По запросу
    - шт +
    NC1opt05
    Уровень TTL управления “High” (добавьте суффикс “T” к названию модели при заказе)
    По запросу
    - шт +
    NC1opt06
    Уровень TTL управления “Low” (добавьте суффикс “IT” к названию модели)
    По запросу
    - шт +
    NC1opt07
    Диапазон частот согласно тех. заданию заказчика (свяжитесь с нами)
    По запросу
    - шт +
    NC1opt08
    Package 3, NC1110A only (add “P3”)
    По запросу
    - шт +
