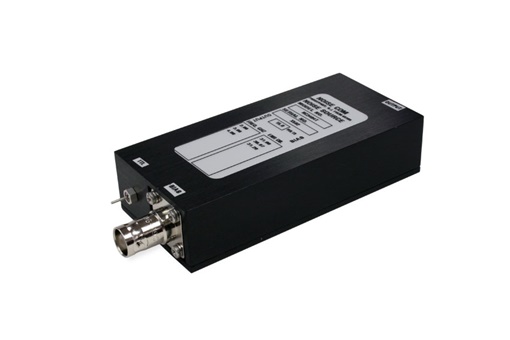

Коаксиальные модули шума (AWGN) с высоким КШ 35 дБ, 2 - 18 ГГц

NC3400
Для увеличения картинки наведите мышкой
NC3400
NC3400

Наличие: По запросу

По запросу
По запросу
По запросу

Источники шума NC3400 Подробнее




С 1985 года американская компания Noisecom является ведущим производителем источников шума радиочастотного диапазона гражданского и военного применения.

Компания Noisecom производит шумовые диоды, встраиваемые в плату компоненты, генераторы джиттера, низкотемпературные… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Коаксиальные генераторы шума серии C3400 превосходный выбор для применений где требуется высокий ENR и невосприимчивости к большой РЧ мощности, в таких случаях как автоматизированное тестирование оборудования, радиометрия и радиолокационные системы. Точность калибровки и неравномерности характеристик источников шума серии NC3400 обеспечены их низким уровнем КСВН. Встроенный амортизатор обеспечивает почти постоянный импеданс выхода по мере того как смещение источника шума при переключении включено-выключено. Изолятор защищает шумовой диод от случайных выбросов высокой РЧ мощности.

Стандартный соединитель для РЧ выхода SMA(f) и BNC(f) для выхода смещения. Другие типы разъемы доступны как опция.

Применение

  • Радиолокация
  • Тестирование устройств с высоким уровнем шума
  • Автоматизированное тестирование оборудования
  • 802.11ac Wi-Fi
  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Коаксиальные генераторы шума серии C3400 превосходный выбор для применений где требуется высокий ENR и невосприимчивости к большой РЧ мощности, в таких случаях как автоматизированное тестирование оборудования, радиометрия и радиолокационные системы. Точность калибровки и неравномерности характеристик источников шума серии NC3400 обеспечены их низким уровнем КСВН. Встроенный амортизатор обеспечивает почти постоянный импеданс выхода по мере того как смещение источника шума при переключении включено-выключено. Изолятор защищает шумовой диод от случайных выбросов высокой РЧ мощности.

    Стандартный соединитель для РЧ выхода SMA(f) и BNC(f) для выхода смещения. Другие типы разъемы доступны как опция.

    Применение

  • Радиолокация
  • Тестирование устройств с высоким уровнем шума
  • Автоматизированное тестирование оборудования
  • 802.11ac Wi-Fi
  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    Характеристики
    ENR до 35 дБ
    КСВН Менее 3.00
    Питание +28 В
    Время нарастания и спада шума Менее 1 мкс
    Максимальный инцидент 1 Вт (средн.)
    РЧ мощность 100 Вт (пик)
    Ток (тип) от 12 до 15 мА
    Модель Диапазон частот (ГГц) ENR  (дБ) Неравномерность (дБ)* Макс. КСВН  (вкл/выкл)** Ток (макс)  (мА)
    NC3404 2 - 4 30 - 36 ± 0.75 3.00 30
    NC3405 4 - 8 30 - 35 ± 0.75 3.00 30
    NC3406 8 - 12 28 - 33 ± 0.75 3.00 30
    NC3407 12 - 18 26 - 32 ± 0.75 3.00 30
    * Неравномерность для модулей с полосой менее 10% от центральной полосы менее ± 0.25 дБ. Улучшенное КСВН может также быть получено для блоков с уменьшенной шириной полосы частот.
    ** КСВН для моделей с соединителями типа И 1,35 до 12 ГГц. Соединитель типа  М не рекомендован для частот ниже 12 ГГц.
    Примечание: Стандартные калибровочные точки расположены через 1 GHz.
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    NC3404
    Коаксиальные модули шума (AWGN) с высоким КШ 30 - 36 дБ, 2 - 4 ГГц
    По запросу
    - шт +
    NC3405
    Коаксиальные модули шума (AWGN) с высоким КШ 30 - 35 дБ, 4 - 8 ГГц
    По запросу
    - шт +
    NC3406
    Коаксиальные модули шума (AWGN) с высоким КШ 28 - 33 дБ, 8 - 12 ГГц
    По запросу
    - шт +
    NC3407
    Коаксиальные модули шума (AWGN) с высоким КШ 26 - 32 дБ, 12 - 18 ГГц
    По запросу
    - шт +
    Опции
    NC34opt06
    Разъем инжекции SMC Вилка
    По запросу
    - шт +
    NC34opt07
    Припой для соединения к инжекции
    По запросу
    - шт +
    NC34opt01
    Тип выходного разъема N вилка
    По запросу
    - шт +
    NC34opt02
    Тип выходного разъема SMA вилка
    По запросу
    - шт +
    NC34opt03
    Напряжение питания +15 VDC
    По запросу
    - шт +
    NC34opt04
    Напряжение питания +28 VDC с регулировкой. Стабилизация выхода с перестройкой ±2 В
    По запросу
    - шт +
    NC34opt05
    Уровень TTL управления “High” (добавьте суффикс “T” к названию модели при заказе)
    По запросу
    - шт +
