Калиброванные коаксиальные источники шума 10 МГц - 55 ГГц, КШ 5 - 25 дБ
Наличие: По запросуПо запросу По запросу По запросу

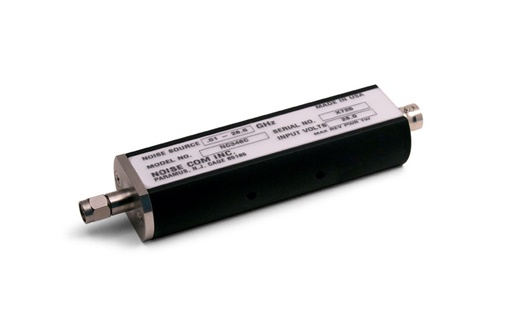

Источники шума NC346 Подробнее
С 1985 года американская компания Noisecom является ведущим производителем источников шума радиочастотного диапазона гражданского и военного применения.
Компания Noisecom производит шумовые диоды, встраиваемые в плату компоненты, генераторы джиттера, низкотемпературные эталоны для измерения шума, а также измерительные приборы с компьютерным управлением, которые вырабатывают либо точно заданное отношение сигнал/шум, либо широкополосный белый аддитивный гауссов шум (АБГШ).
Обзор
Широкая полоса
Прекрасная температурная стабильность
Превосходная стабильность напряжения
Совместимость с измерителями шума
Широкая полоса
Прекрасная температурная стабильность
Превосходная стабильность напряжения
Совместимость с измерителями шума
Свернуть
Развернуть
Основные возможности и технические характеристики
Серия NC346 от Noisecom разработана для точных измерений диаграмм шума. Низкий КСВН модуля обеспечивает низкие переотражение и увеличивает точность измерений для большинства тестовых систем.
Основные характеристики
Свернуть
Развернуть
Основные возможности и технические характеристики
Серия NC346 от Noisecom разработана для точных измерений диаграмм шума. Низкий КСВН модуля обеспечивает низкие переотражение и увеличивает точность измерений для большинства тестовых систем.
Основные характеристики
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
57416-14 |
Генераторы шума |
NC346А |
Фирма "Wireless Telecom Group, Inc. Noisecom", США |
26.05.2019 |
|
57415-14 |
Генераторы шума |
NC346D |
Фирма "Wireless Telecom Group, Inc. Noisecom", США |
26.05.2019 |
|
57412-14 |
Генераторы шума |
NC346B |
Фирма "Wireless Telecom Group, Inc. Noisecom", США |
26.05.2019 |
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
57416-14 |
Генераторы шума |
NC346А |
Фирма "Wireless Telecom Group, Inc. Noisecom", США |
26.05.2019 |
|
57415-14 |
Генераторы шума |
NC346D |
Фирма "Wireless Telecom Group, Inc. Noisecom", США |
26.05.2019 |
|
57412-14 |
Генераторы шума |
NC346B |
Фирма "Wireless Telecom Group, Inc. Noisecom", США |
26.05.2019 |
Характеристики
Загрузить технические характеристики
| Характеристики | ||||||||||
| Калибровка | шаг 1 ГГц | |||||||||
| Температурный коэффициент | Менее 0.009 дБ/°C | |||||||||
| Рабочая температура | от 0°C до +55°C | |||||||||
| Входная мощность |
+28±2 В п.т при тип. 15 мА для NC346 A, B & D |
|||||||||
| КСВН |
Не более 1.15 от 10 МГц до 5 ГГц для моделей с 5 - 7 дБ или 14 -16 дБ ENR |
|||||||||
| Регулировка | Встроенная | |||||||||
| Коэффициент напряжения | < 0.002 дБ /%∆В | |||||||||
| Коаксиальная серия NC346 | ||||||||||
| Модель | РЧ соединитель |
Диапазон частот (ГГц) |
Выходной ENR (дБ) |
КСВН (макc @ on/off) |
Ток (макс.) (мA) |
|||||
|
0.01 - 5 ГГц |
5 - 18 ГГц | 18 - 26.5 ГГц | 26.5 - 40 ГГц | 40 - 60 ГГц | ||||||
| NC346A | SMA(m) | 0.01 - 18.0 | 5 - 7 | 1.15 | 1.25 | 30 | ||||
| NC346A Точный | APC3.5(m) | 0.01 - 18.0 | 5 - 7 | 1.15 | 1.25 | 30 | ||||
| NC346A Опция 1 | N(m) | 0.01 - 18.0 | 5 - 7 | 1.15 | 1.25 | 30 | ||||
| NC346A Опция 2 | APC7 | 0.01 - 18.0 | 5 - 7 | 1.15 | 1.25 | 30 | ||||
| NC346A Опция 4 | N(f) | 0.01 - 18.0 | 5 - 7 | 1.15 | 1.25 | 30 | ||||
| NC346B | SMA(m) | 0.01 - 18.0 | 14 - 16 | 1.15 | 1.25 | 30 | ||||
| NC346B Точный | APC3.5(m) | 0.01 - 18.0 | 14 - 16 | 1.15 | 1.25 | 30 | ||||
| NC346B Опция 1 | N(m) | 0.01 - 18.0 | 14 - 16 | 1.15 | 1.35 | 30 | ||||
| NC346B Опция 2 | APC7 | 0.01 - 18.0 | 14 - 16 | 1.15 | 1.25:1 | 30 | ||||
| NC346B Опция 4 | N(f) | 0.01 - 18.0 | 14 - 16 | 1.15 | 1.35:1 | 30 | ||||
| NC346C | APC3.5(m) | 0.01 - 26.5 | 13 - 17 | 1.15 | 1.25 | 1.35 | 30 | |||
| NC346D | SMA(m) | 0.01 - 18.0 | 19 - 25* | 1.50 | 1.50 | 30 | ||||
| NC346D Точный | APC3.5(m) | 0.01 - 18.0 | 19 - 25* | 1.50 | 1.50 | 30 | ||||
|
NC346D Опция 1 |
N(m) | 0.01 - 18.0 | 19 - 25* | 1.50 | 1.75 | 30 | ||||
| NC346D Опция 2 | APC7 | 0.01 - 18.0 | 19 - 25* | 1.50 | 1.50 | 30 | ||||
| NC346D Опция 3 | N(f) | 0.01 - 18.0 | 19 - 25* | 1.50 | 1.75 | 30 | ||||
| NC346E | APC3.5(m) | 0.01 - 26.5 | 19 - 25* | 1.50 | 1.50 | 1.50 | 30 | |||
| NC346Ka | K(m)** | 0.10 - 40.0 | 10 - 17 | 1.25 | 1.30 | 1.40 | 1.50 | 30 | ||
| NC346V | V(m) | 0.10 - 55.0 | 7 - 21 | 1.50 | 1.50 | 1.75 | 2.00 | 2.50 | 30 | |
|
* Равномерность менее ±2 дБ ** Совместимость с SMA и APC3.5 |
||||||||||
| Волноводный фланец | ||||||||||
| Тип волновода | Разм. A(in.) |
Разм. B(in.) |
Разм. C(in.) | Разм. D(in.) |
Разъем |
Разм. A (in.) | ||||
| WR75 | 5.25 | 1.50 SQ | .98 |
1.60 |
SMA(m) |
0.50 (0.65 макс.) | ||||
| WR90 | 5.68 | 1.68 SQ | 72 | 1.50 |
APC 3.5(m) |
0.50 | ||||
| WR229 | 6.02 | 3.87 | 1.10 |
2.09 |
N(m) |
1.14 |
||||
|
|
APC 7 | 1.30 | ||||||||
| N(f) | 0.94 | |||||||||
| K(m) | 0.46 | |||||||||
| V(m) | 0.85 | |||||||||
|
Волноводная серия NC346 (Встроенный изолятор*) |
||||||||||
|
Модель |
Фланец | Частота (ГГц) |
ENR (дБ) |
КСВН (on/off) | Ток (макс.) (мA) | |||||
| NC346B-WR229 |
CPR229F |
3.7 - 4.2 |
14 - 16** |
1.20 | 30 | |||||
| NC346B-WR90 |
UG39/U |
8.5 - 9.6 |
14 - 16** | 1.20 | 30 | |||||
| NC346B-WR75 |
UBR120 |
10.5 - 13.0 |
14 - 16** | 1.20 | 30 | |||||
|
*Можно запросить для других фланцев и размеров волновода **Неравномерность менее ±0.15 дБ |
||||||||||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
NC346B Option 4
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 14 - 16 дБ КШ, N(f)
|
По запросу | ||
|
NC346C
|
Калиброванные коаксиальные источники шума 10 МГц - 26,5 ГГц, 13 - 17 дБ КШ, APC3.5(m)
|
По запросу | ||
|
NC346D
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 19 - 25 дБ КШ, APC3.5 Male(m)
|
По запросу | ||
|
NC346D Precision
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 19 - 25 дБ КШ, APC3.5 Male(m)
|
По запросу | ||
|
NC346D Option 1
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 19 - 25 дБ КШ, N(m)
|
По запросу | ||
|
NC346D Option 2
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 19 - 25 дБ КШ, APC7(m)
|
По запросу | ||
|
NC346D Option 3
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 19 - 25 дБ КШ, N(f)
|
По запросу | ||
|
NC346E
|
Калиброванные коаксиальные источники шума 10 МГц - 26,5 ГГц, 19 - 25 дБ КШ, APC3.5(m)
|
По запросу | ||
|
NC346Ka
|
Калиброванные коаксиальные источники шума 10 МГц - 40 ГГц, 10 - 17 дБ КШ, K(m)
|
По запросу | ||
|
NC346V
|
Калиброванные коаксиальные источники шума 10 МГц - 55 ГГц, 7 - 21 дБ КШ, V(m)
|
По запросу | ||
|
NC346A
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 5 - 7 дБ КШ, APC3.5(m)
|
По запросу | ||
|
NC346A Precision
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 5 - 7 дБ КШ, APC3.5(m)
|
По запросу | ||
|
NC346A Option 1
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 5 - 7 дБ КШ, N(m)
|
По запросу | ||
|
NC346A Option 2
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 5 - 7 дБ КШ, APC7(m)
|
По запросу | ||
|
NC346A Option 4
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 5 - 7 дБ КШ, N(f)
|
По запросу | ||
|
NC346B
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 14 - 16 дБ КШ, APC3.5(m)
|
По запросу | ||
|
NC346B Precision
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 14 - 16 дБ КШ, APC3.5(m)
|
По запросу | ||
|
NC346B Option 1
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 14 - 16 дБ КШ, N(m)
|
По запросу | ||
|
NC346B Option 2
|
Калиброванные коаксиальные источники шума 10 МГц - 18 ГГц, 14 - 16 дБ КШ, APC7(m)
|
По запросу |
