Источники шума для встраиваемых средств тестирования  200 кГц - 5 ГГц

NC500/500SM
Для увеличения картинки наведите мышкой
NC500/500SM
NC500/500SM

Наличие: По запросу

По запросу
По запросу
По запросу

Источники шума NC500/500SM Подробнее




С 1985 года американская компания Noisecom является ведущим производителем источников шума радиочастотного диапазона гражданского и военного применения.

Компания Noisecom производит шумовые диоды, встраиваемые в плату компоненты, генераторы джиттера, низкотемпературные эталоны для измерения шума, а также измерительные приборы с компьютерным управлением, которые вырабатывают либо точно заданное отношение сигнал/шум, либо широкополосный белый аддитивный гауссов шум (АБГШ).

подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

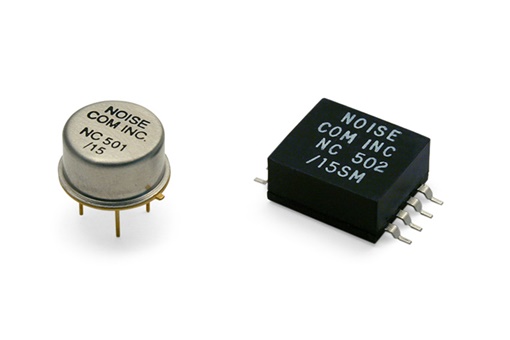

Модули шума серии NC500 (навесной монтаж) и NC 500SM (поверхностный монтаж) являются экономичным решением для потребностей встроенного тестирования. Они содержат самодостаточные схемы и не требуют дополнительных внешних компонентов. Некоторые модели дополнительные усилительные каскады для высокой выходной мощности ENR (до 51 дБ). Модели для поверхностного монтажа предназначены для монтажа на микрополосковой линии. Модули имеют чрезвычайную стабильность выходной мощности относительно частотных характеристики, устойчивы к перепадам температуры и напряжения.

Применение

  • Встроенное тестовое оборудование (BITE)
  • Измерители мощности сигнала сотовой связи, персональной службы связи и кабельного ТВ
  • Калибраторы
  • Анализаторы спектра
  • Приемники системы обнаружения о РЛ облучении
  • Ошибка дизеринга аналого-цифровой обработки
  • Тестирование частотной эффективности усилителя
  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Модули шума серии NC500 (навесной монтаж) и NC 500SM (поверхностный монтаж) являются экономичным решением для потребностей встроенного тестирования. Они содержат самодостаточные схемы и не требуют дополнительных внешних компонентов. Некоторые модели дополнительные усилительные каскады для высокой выходной мощности ENR (до 51 дБ). Модели для поверхностного монтажа предназначены для монтажа на микрополосковой линии. Модули имеют чрезвычайную стабильность выходной мощности относительно частотных характеристики, устойчивы к перепадам температуры и напряжения.

    Применение

  • Встроенное тестовое оборудование (BITE)
  • Измерители мощности сигнала сотовой связи, персональной службы связи и кабельного ТВ
  • Калибраторы
  • Анализаторы спектра
  • Приемники системы обнаружения о РЛ облучении
  • Ошибка дизеринга аналого-цифровой обработки
  • Тестирование частотной эффективности усилителя
  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    Модели с питанием +12 В Модели с питанием  +15 В Модели с питанием +28 В Диапазон частот Выход (тип) Неравномерность (дБ) Ток (Макс)  (мА)
    ENR (дБ) @ Rl(Ω)
    NC501/12 NC501/15 NC501 200 кГц - 500 МГц 31 50 ±0.5 10
    NC502/12 NC502/15 NC502 200 кГц - 1 ГГц 31 50 ±1.0 10
    NC503/12 NC503/15 NC503 200 кГц - 2 ГГц 31 50 ±1.5 10
    NC504/12 NC504/15 NC504 200 кГц - 3 ГГц 31 50 ±1.5 10
    NC505/12 NC505/15 NC505 200 кГц - 4 ГГц 31 50 ±2.5* 10
    NC506/12 NC506/15 NC506 200 кГц - 5 ГГц 31 50 ±3.0* 10
    NC511/12 NC511/15 нет 200 кГц - 500 МГц 51 50 ±2.0 30
    NC512/12 NC512/15 нет 200 кГц - 1 ГГц 51 50 ±2.0 30
    NC513/12 NC513/15 нет 200 кГц - 2 ГГц 51 50 ±2.0 30
    2. Для корпуса под поверхностный монтаж добавляется SM. Стандартно TO-8.
    * для SM серии неравномерность ±4.0.
    3. Для RoHS compliant добавляется суффикс R.
    Спецификация
    Выход Белый гауссовский шум
    Выходная мощность (тип) 31 дБ ENR (-143 дБм/Гц)(серия NC500)
    51 дБ ENR (-123 дБм/Гц)(серия NC510)
    Пик-фактор 5:1
    Ток питания от 0.2 до 10 мА (серия NC500)
    от 10 до 30 мА (серия NC510)
    Температурный коэффициент 0.01 дБ/°C
    Чувствительность к питанию 0.1 дБ/% ∆В
    Рабочая температура
    от 0° C до +70° C (поверхностный монтаж)
    от -55° C до 85° C (навесной монтаж)
    Температура хранения от -65° до +150° C
    Способ монтажа Drop-in or surface mount
    Питание +12, +15 В или +28 В
    Максимальное входное напряжение (абс) +30 В для моделей с питанием +15 В
    +40 В для моделей с питанием +28 В
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    NC501/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 500 МГц
    По запросу
    - шт +
    NC501/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 500 МГц
    По запросу
    - шт +
    NC502/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 1 ГГц
    По запросу
    - шт +
    NC503/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 2 ГГц
    По запросу
    - шт +
    NC504/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 3 ГГц
    По запросу
    - шт +
    NC505/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 4 ГГц
    По запросу
    - шт +
    NC506/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 5 ГГц
    По запросу
    - шт +
    NC511/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 500 МГц
    По запросу
    - шт +
    NC512/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 1 ГГц
    По запросу
    - шт +
    NC513/15
    Источники шума для встраиваемых средств тестирования 200 кГц - 2 ГГц
    По запросу
    - шт +
    NC501
    Источники шума для встраиваемых средств тестирования 200 кГц - 500 МГц
    По запросу
    - шт +
    NC502/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 1 ГГц
    По запросу
    - шт +
    NC502
    Источники шума для встраиваемых средств тестирования 200 кГц - 1 ГГц
    По запросу
    - шт +
    NC503
    Источники шума для встраиваемых средств тестирования 200 кГц - 2 ГГц
    По запросу
    - шт +
    NC504
    Источники шума для встраиваемых средств тестирования 200 кГц - 3 ГГц
    По запросу
    - шт +
    NC505
    Источники шума для встраиваемых средств тестирования 200 кГц - 4 ГГц
    По запросу
    - шт +
    NC506
    Источники шума для встраиваемых средств тестирования 200 кГц - 5 ГГц
    По запросу
    - шт +
    NC503/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 2 ГГц
    По запросу
    - шт +
    NC504/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 3 ГГц
    По запросу
    - шт +
    NC505/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 4 ГГц
    По запросу
    - шт +
    NC506/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 5 ГГц
    По запросу
    - шт +
    NC511/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 500 МГц
    По запросу
    - шт +
    NC512/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 1 ГГц
    По запросу
    - шт +
    NC513/12
    Источники шума для встраиваемых средств тестирования 200 кГц - 2 ГГц
    По запросу
    - шт +
