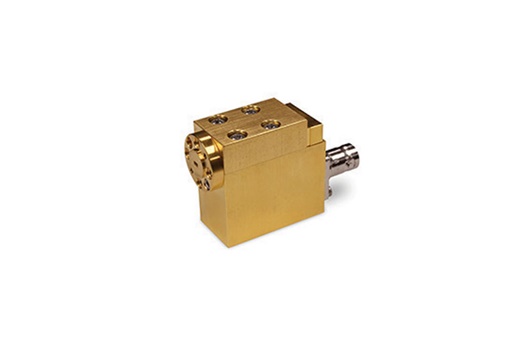

Волноводные источники шума мм-диапазона длина волн 18 - 105 ГГц, КШ 15 - 25 дБ

NC5000
Для увеличения картинки наведите мышкой
NC5000
NC5000
НаличиеПо запросу
По запросу
По запросу
По запросу
Источники шума NC5000 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Источник шума серии NC5000 отличается выходной стабильностью, скоростью переключения и отсутствием пульсаций в стандартном диапазоне частот волновода. Высокая стабильность NC5000 позволяет заменить громоздкие источники шума на газовой трубке для большинства задач. Пульсация на выходе оказывает прямое влияние на точность измерения, поэтому Noisecom согласовал выход, чтобы минимизировать пульсацию во всем указанном диапазоне частот.

Применение

  • Измерение коэффициента шума
  • Встроенное испытательное оборудование (BITE)
  • Военное применение
  • Радиометры
  • Радары
  • Спутники
  • 802.11ac 60 GHz Wi-Fi
  • Небольшие сети беспроводной связи
  • Wireless HD
  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Источник шума серии NC5000 отличается выходной стабильностью, скоростью переключения и отсутствием пульсаций в стандартном диапазоне частот волновода. Высокая стабильность NC5000 позволяет заменить громоздкие источники шума на газовой трубке для большинства задач. Пульсация на выходе оказывает прямое влияние на точность измерения, поэтому Noisecom согласовал выход, чтобы минимизировать пульсацию во всем указанном диапазоне частот.

    Применение

  • Измерение коэффициента шума
  • Встроенное испытательное оборудование (BITE)
  • Военное применение
  • Радиометры
  • Радары
  • Спутники
  • 802.11ac 60 GHz Wi-Fi
  • Небольшие сети беспроводной связи
  • Wireless HD
  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    Характеристики
    Время нарастания и спада выходного шума менее 1 мкс
    Зависимость выходного шума от температуры менее 0.01 дБ/°C
    Зависимость выходного шума от напряжения питания
    Менее 0.1 дБ/1 % ∆В
    Рабочая температура
    от 0 до +85°C
    напряжение питания +28 VDC at 30 mA max
    Применение
    • Измерение коэффициента шума
    • Радиометры
     • 802.11ad, 60GHz Wi-Fi • Небольшие беспроводные сети
    • Встраиваемое тестовое оборудование (bite)
    • военное применение
        • 60 ГГц WiGig • Wireless HD
    • Автоматизация радаров

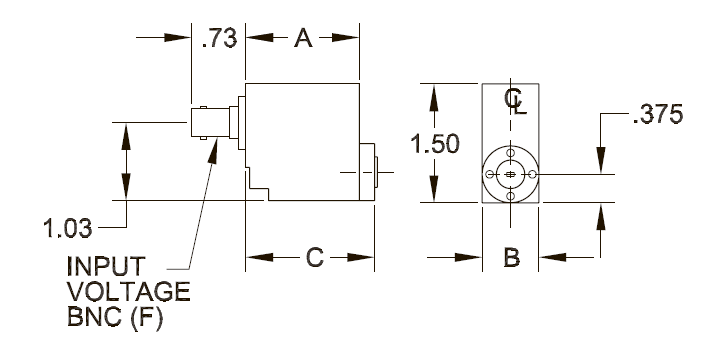

    Волновод Разм. Разм. Разм.

    A (in.) B (in.) C (in.)
    WR15 1.78 0.76 1.96
    WR10 1.50 0.76 1.70

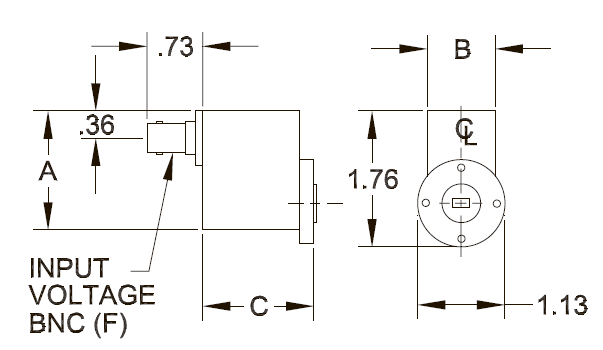

    Волновод Разм.
    Разм.
    Разм.
    A (in.) B (in.) C (in.)
    WR22 1.51 0.75 1.31
    WR19 1.51 0.75 1.31

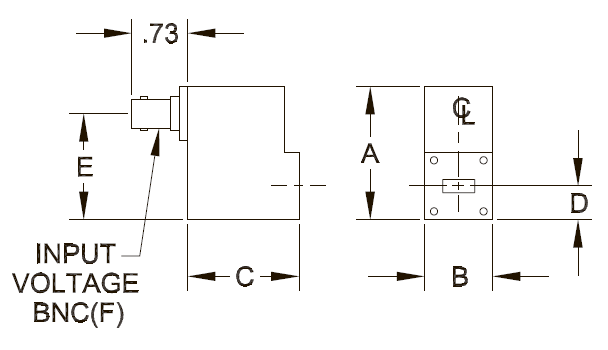

    Волновод Разм.
    Разм.
    Разм.
    Разм.
    Разм.
    A (in.) B (in.) C (in.) D (in.) E (in.)
    WR42 1.72 0.88 1.44 0.44 1.38
    WR28 1.55 0.75 1.30 0.38 1.20

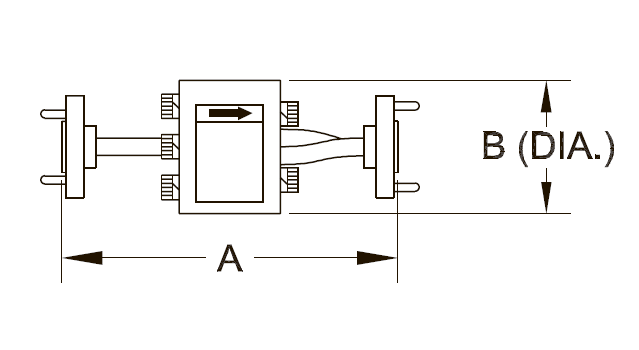

    WR42 WR28 WR22
    Разм. A (in.) 4.34 3.28 2.69
    Разм. B (in.) 1.45 1.32 1.73
    WR19 WR15 WR10
    Разм. A (in.) 2.63 2.56 2.46
    Разм. B (in.) 1.32 0.99 0.99
    Совместимость с измерителем шума - Полный диапазон калибровки (1 pt / ГГц)
    Модель Диапазон частот (ГГц) Выходной шум КСВН (тип) Фланец Калибровочные частоты Волновод Ток
    (макс) (мА)
    ENR (дБ) Неравномерность (дБ)
    NC5142 18 - 26.5 15.5 ±0.75 1.3:1* UG595/U с шагом 1 ГГц WR42 30
    NC5128 26.5 - 40 15.5 ±0.75 1.3:1* UG599/U с шагом 1 ГГц
    WR28 30
    NC5122 33 - 50 15.5 ±1.0 1.3:1* UG383/U с шагом 1 ГГц
    WR22 30
    NC5115 50 - 75 15.5 ±2.5 1.6:1* UG385/U с шагом 1 ГГц
    WR15 30
    NC5112 60 - 90 15 ±3 1.6:1* UG387/U с шагом 1 ГГц
    WR12 30
    NC5110 75 - 105 15 ±5.5 1.6:1* UG387/U с шагом 1 ГГц
    WR10 30
    * Максимальное КСВН с изолятором Опция 5
    Высокий выходной шум - Полный диапазон калибровки (1 pt / GHz)
    Модель Диапазон частот (ГГц) Выходной шум КСВН (тип) Фланец Калибровочные частоты Волновод Ток (макс) (мA)
    ENR (дБ) Неравномерность (дБ)
    NC5242 18 - 26.5 25.0 ±1.0 1.3* UG595/U с шагом 1 ГГц
    WR42 30
    NC5228 26.5 - 40 23.0 ±2.0 1.3* UG599/U с шагом 1 ГГц
    WR28 30
    NC5222 33 - 50 21.0 ±2.0 1.3* UG383/U с шагом 1 ГГц
    WR22 30
    NC5215 50 - 75 17.0 ±2.5 1.6* UG385/U с шагом 1 ГГц
    WR15 30
    * Максимальное КСВН с изолятором - Опция 5
    Высокий выходной шум - Задается потребителем 1 ГГц в калиброванной полосе (3 pts)
    Модель Диапазон часот(GHz) ENR (дБ) Неравномерность (дБ) КСВН (тип) Фланец Калибровочная частота Волновод Ток
    (макс) (мA)
    NC5342 18 - 26.5** 25.0 ±0.5 1.3* UG595/U Минимальная WR42 30
    NC5328 26.4 - 40** 23.0 ±0.5 1.3* UG599/U Центральная и максимальная
    WR28 30
    NC5322 33 - 50** 21.0 ±0.5 1.3* UG383/U WR22 30
    * Максимум КСВН с изолятором - Опция 5
    ** Полоса 1 ГГц может быть задана в любом месте в указанном диапазоне. Так же может выходить за границы специфицированного диапазона, но с большей неравномерность.
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    NC5142
    Волноводные источники шума 18 - 26,5 ГГц, КШ 15,5 дБ
    $4 560
    - шт +
    NC5215
    Волноводные источники шума 50 - 75 ГГц, КШ 17 дБ
    По запросу
    - шт +
    NC5342
    Волноводные источники шума 18 - 26,5 ГГц, КШ 25 дБ
    По запросу
    - шт +
    NC5328
    Волноводные источники шума 26,5 - 40 ГГц, КШ 23 дБ
    По запросу
    - шт +
    NC5322
    Волноводные источники шума 33 - 50 ГГц, КШ 21 дБ
    По запросу
    - шт +
    NC5128
    Волноводные источники шума 26,5 - 40 ГГц, КШ 15,5 дБ
    $6 001.83
    - шт +
    NC5122
    Волноводные источники шума 33 - 50 ГГц, КШ 15,5 дБ
    $6 925.19
    - шт +
    NC5115
    Волноводные источники шума 50 - 75 ГГц, КШ 15,5 дБ
    По запросу
    - шт +
    NC5112
    Волноводные источники шума 60 - 90 ГГц, КШ 15 дБ
    $23 345.44
    - шт +
    NC5110
    Волноводные источники шума 75 - 105 ГГц, КШ 15 дБ
    $23 345.44
    - шт +
    NC5242
    Волноводные источники шума 18 - 26,5 ГГц, КШ 25 дБ
    По запросу
    - шт +
    NC5228
    Волноводные источники шума 26,5 - 40 ГГц, КШ 23 дБ
    По запросу
    - шт +
    NC5222
    Волноводные источники шума 33 - 50 ГГц, КШ 21 дБ
    По запросу
    - шт +
    Опции
    NC5opt01
    Напряжение питания +15 VDC
    $221.68
    - шт +
    NC5opt02
    Разъем инжекции TNC
    По запросу
    - шт +
    NC5opt03
    Угловой тип, разъем инжекции BNC
    По запросу
    - шт +
    NC5opt04
    Напряжение питания +28 VDC с регулировкой. Стабилизация выхода с перестройкой ±2 В
    $760.31
    - шт +
    NC5opt05
    Выходной изолятор
    $2 290.08
    - шт +
    NC5opt08
    Разъем инжекции SMA
    По запросу
    - шт +
