Обзор
Additive white Gaussian noise
Integrated amplifier
Manual attenuator
NC6000A -BER testing, and SNR applications
NC8000A - Secure signal jamming
Military Applications
Custom configurations available (consult factory)
Additive white Gaussian noise
Integrated amplifier
Manual attenuator
NC6000A -BER testing, and SNR applications
NC8000A - Secure signal jamming
Military Applications
Custom configurations available (consult factory)
Свернуть
Развернуть
Основные возможности и технические характеристики

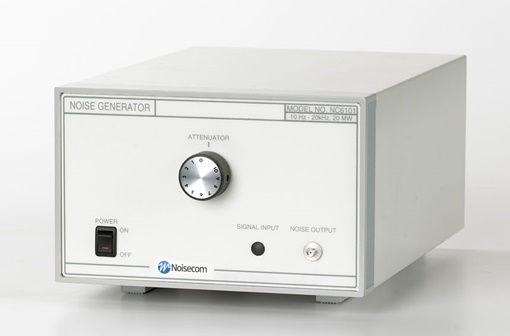

The NC6000A and NC8000A Series instruments are designed for general-purpose noise applications on the bench, or in a rack test station. The manual controls make it simple to operate and reduce test set up time. Standard units can be modified for specific customer requirements. Please consult the factory for pricing and availability of these requests.
Quick Features
Свернуть
Развернуть
Основные возможности и технические характеристики
The NC6000A and NC8000A Series instruments are designed for general-purpose noise applications on the bench, or in a rack test station. The manual controls make it simple to operate and reduce test set up time. Standard units can be modified for specific customer requirements. Please consult the factory for pricing and availability of these requests.
Quick Features
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Комплектация
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Свернуть
Развернуть
Сведения о реестре СИ
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
Характеристики
Загрузить технические характеристики
| General Specifications | |||||
| • Output White Gaussian noise | |||||
| • Attenuator range 0 to 10 dB in 1 dB steps | |||||
| • Impedance 50 Ohms | |||||
| • Typical VSWR 1.5:1 | |||||
| • Standard connector SMA female (K female for NC6226) | |||||
|
• Dimensions: (NC6000A) 8.5 in. wide x 5 in. high x 12.25 in. deep (NC8000A) 17 in. wide x 5.25 in. high x 13 in. Deep |
|||||
| • Power requirements are 120 VAC, 60 Hz, at 500 mA for the NC6000A, 1500 mA for the NC8000A | |||||
| • Operating temperature -10° to + 60°C | |||||
| Applications | |||||
| • BER Testing | |||||
| • Military Jamming | |||||
| • "K" Band Capability | |||||
| • CATV Testing | |||||
| • Video Testing | |||||
| • General Purpose | |||||
| Specifications | |||||
| NC6000A/NC8000A Series | |||||
| NC6000A | Output Characteristics | ||||
| Model | Frequency Band | Power (dBm) | PSD dBm/Hz | Flatness (dB) | uV/root (Hz) |
| NC6101A | 10 Hz-20 kHz | +13 | -30 | ±0.5 | 7071 |
| NC6103A | 10 Hz-500 kHz | +13 | -44 | ±0.5 | 1414 |
| NC6105A | 10 Hz-10 MHz | +13 | -57 | ±0.75 | 316 |
| NC6107A | 100 Hz-100 MHz | +13 | -67 | ±1.0 | 100 |
| NC6108A | 100 Hz-500 MHz | +10 | -77 | ±1.5 | 31.6 |
| NC6109A | 100 Hz-1 GHz | +10 | -80 | ±2.0 | 22.4 |
| NC6110A | 100 Hz-1.5 GHz | +10 | -82 | ±2.0 | 18.2 |
| NC6111A | 1 GHz-2 GHz | +10 | -80 | ±2.0 | 22.4 |
| NC6112A | 1 MHz-2 GHz | 0 | -93 | ±2.5 | 5.01 |
| NC6113A | 1 MHz-3 GHz | 0 | -95 | ±2.5 | 5.01 |
| NC6114A | 1 MHz-4 GHz | -3 | -100 | ±2.5 | 2.24 |
| NC6124A | 2 GHz-4 GHz | -10 | -103 | ±2.5 | 1.58 |
| NC6126A | 2 GHz-6 GHz | -15 | -111 | ±2.5 | 0.63 |
| NC6128A | 10 MHz-10 GHz | -17 | -117 | ±3.5 | 0.32 |
| NC6218A | 2 GHz-18 GHz | -20 | -122 | ±3.0 | 0.18 |
| NC6226A | 2 GHz-26.5 GHz | -20 | -124 | ±3.0 | 0.14 |
| NC8000A | |||||
| Model | Frequency Band | Power (dBm) | PSD dBm/Hz | Flatness (dB) | |
| NC8103A* | 500 Hz-500 kHz | +30 | -27 | ±2.0 | |
| NC8105A* | 500 Hz-10 MHz | +30 | -40 | ±2.0 | |
| NC8107A* | 250 kHz-100 MHz | +30 | -50 | ±2.0 | |
| NC8108A* | 1 MHz-200 MHz | +30 | -53 | ±2.0 | |
| NC8109A* | 1 MHz-300 MHz | +30 | -55 | ±2.0 | |
| NC8110A* | 2 MHz-500 MHz | +30 | -57 | ±2.0 | |
| NC8111A* | 5 MHz-1 GHz | +30 | -60 | ±2.5 | |
| NC8112A | 1GHz -2 GHz | +30 | -60 | ±2.5 | |
| *High power units have a reduced crest factor. | |||||
Модели и опции
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
NC6101A
|
Бюджетные генераторы шума (AWGN) в полосе 10 Гц-20 kГц
|
По запросу | ||
|
NC6113A
|
Бюджетные генераторы шума (AWGN) в полосе 1 МГц-3 ГГц
|
По запросу | ||
|
NC6124A
|
Бюджетные генераторы шума (AWGN) в полосе 2 ГГц-4 ГГц
|
По запросу | ||
|
NC6126A
|
Бюджетные генераторы шума (AWGN) в полосе 2 ГГц-6 ГГц
|
По запросу | ||
|
NC6218A
|
Бюджетные генераторы шума (AWGN) в полосе 2 ГГц-18 ГГц
|
По запросу | ||
|
NC6226A
|
Бюджетные генераторы шума (AWGN) в полосе 2 ГГц-26,5 ГГц
|
По запросу | ||
|
NC6103A
|
Бюджетные генераторы шума (AWGN) в полосе 10 Гц-500 kГц
|
По запросу | ||
|
NC6105A
|
Бюджетные генераторы шума (AWGN) в полосе 10 Гц-10 МГц
|
По запросу | ||
|
NC6107A
|
Бюджетные генераторы шума (AWGN) в полосе 100 Гц-100 МГц
|
По запросу | ||
|
NC6108A
|
Бюджетные генераторы шума (AWGN) в полосе 100 Гц-500 МГц
|
По запросу | ||
|
NC6109A
|
Бюджетные генераторы шума (AWGN) в полосе 100 Гц-1 ГГц
|
По запросу | ||
|
NC6110A
|
Бюджетные генераторы шума (AWGN) в полосе 100 Гц-1,5 ГГц
|
По запросу | ||
|
NC6111A
|
Бюджетные генераторы шума (AWGN) в полосе 1 ГГц-2 ГГц
|
По запросу | ||
|
NC6112A
|
Бюджетные генераторы шума (AWGN) в полосе 1 МГц-2 ГГц
|
По запросу |
14
| Опции |
|
NC6/NC8opt01
|
Аттенюатор 100 дБ, шаг 10 дБ
|
По запросу | ||
|
NC6/NC8opt02
|
Аттенюатор 110 дБ, шаг 1 дБ (два аттенюатора)
|
По запросу | ||
|
NC6/NC8opt03
|
Напряжение питания 230 Вac, 50 Гц
|
По запросу | ||
|
NC6/NC8opt04
|
Сумматор для тракта сигнала (6 дБ потерь по трактам сигнала и шума)
|
По запросу | ||
|
NC6opt06
|
Крепеж для 19" стойки (NC6000 только)
|
По запросу | ||
|
NC6/NC8opt07
|
Тип выходного разъема N Розетка
|
По запросу | ||
|
NC6/NC8opt08
|
Тип выходного разъема BNC Розетка
|
По запросу | ||
|
NC6/NC8opt09
|
Выходной импеданс 75 Ом (6 дБ вносимых потерь)
|
По запросу | ||
|
NC6/NC8opt10
|
Дополнительный аттенюатор 1 дБ, шаг разрешения 0.1 дБ
|
По запросу | ||
|
NC6/NC8opt11
|
Частотный диапазон, мощность или АЧХ согласно тех. заданию
|
По запросу |
