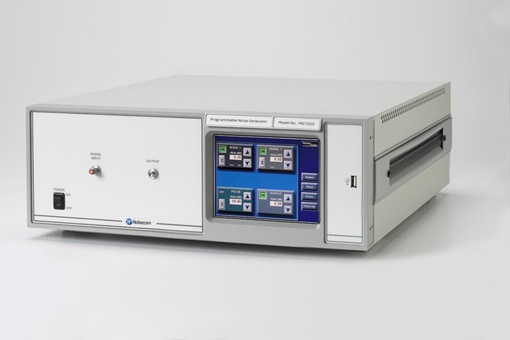

Аналоговый генератор шума с диапазоном частот 1 МГц - 2 ГГц

PNG7000
Для увеличения картинки наведите мышкой
PNG7000PNG7000
PNG7000PNG7000
НаличиеПо запросу
По запросу
По запросу
По запросу
Источники шума PNG7000 Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

The PNG7000A Series instruments generate white Gaussian noise (AWGN) and provide a summing input to control signal-to-noise (SNR) or carrier-to-noise (CNR) for bit-error-ratio (BER) testing. The output can also be used as a source for Jitter applications. A key feature of this instrument is its low distortion signal path that sums the user-supplied signal with the internal precision white noise source. Standard units can be modified for specific customer requirements. Please consult the factory for pricing and availability of these requests.

Quick Features

  • Type N, BNC, or SMA connectors available
  • 127 dB attenuation in 1 dB, or optional 0.1 dB steps*
  • Summing input for CNR, or Eb/No measurements
  • 0 dB signal path insertion loss
  • +/- 0.25 dB per 40 MHz noise band smoothing
  • SP6T switch allows four internal/external filter paths
  • Standard Ethernet, or optional GPIB remote control
  • Optional rear panel connectors
  • * Units above 2 GHz have 79.9 dB attenuation

    Свернуть Развернуть
    Основные возможности и технические характеристики

    The PNG7000A Series instruments generate white Gaussian noise (AWGN) and provide a summing input to control signal-to-noise (SNR) or carrier-to-noise (CNR) for bit-error-ratio (BER) testing. The output can also be used as a source for Jitter applications. A key feature of this instrument is its low distortion signal path that sums the user-supplied signal with the internal precision white noise source. Standard units can be modified for specific customer requirements. Please consult the factory for pricing and availability of these requests.

    Quick Features

  • Type N, BNC, or SMA connectors available
  • 127 dB attenuation in 1 dB, or optional 0.1 dB steps*
  • Summing input for CNR, or Eb/No measurements
  • 0 dB signal path insertion loss
  • +/- 0.25 dB per 40 MHz noise band smoothing
  • SP6T switch allows four internal/external filter paths
  • Standard Ethernet, or optional GPIB remote control
  • Optional rear panel connectors
  • * Units above 2 GHz have 79.9 dB attenuation

    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    General Specifications
    • Output White Gaussian noise
    • Minimum 18 dB crest factor
    • Output noise power +3 dBm
    • Noise attenuator 0 to 63 dB, with 0.25 dB step size
    • Noise attenuator accuracy:
    ±0.2 dB or 0.5% at 1 - 500 MHz  ±0.2 dB or 1% at 0.5 - 1.0 GHz  ±0.3 dB or 2% at 1 - 2 GHz
    • Signal path gain 0 ±1 dB
    • Group delay variation ±0.2 nsec/40 MHz
    • Standard connectors SMA female
    • 6.25” color VGA, TFT touch screen
    • Dimensions: 17.22 in. wide x 6.30 in. including feet, high x
    19.5 in. deep
    • Fold-down feet for bench-top use
    • Power 115 VAC, 60 Hz
    • Operating temperature: -10°C to +65°C
    PNG7000A Series Output Characteristics
    Model Frequency Band Power Vrms dBm/Hz Flatness (dB)
    PNG7105A 1 MHz - 10 MHz 3 0.316 -67 ±0.25 / 40 MHz
    PNG7107A 10 MHz - 100 MHz 3 0.316 -77 ±0.25 / 40 MHz
    PNG7108A 10 MHz - 500 MHz 3 0.316 -84 ±0.25 / 40 MHz
    PNG7109A 10 MHz - 1 GHz 3 0.316 -87 ±0.25 / 40 MHz
    PNG7110A 10 MHz - 1.5 GHz 3 0.316 -89 ±0.25 / 40 MHz
    PNG7111A 1 GHz - 2 GHz 3 0.316 -87 ±0.25 / 40 MHz
    PNG7112A 10 MHz - 2 GHz 3 0.316 -90 ±0.25 / 40 MHz (>500 MHz)
    ±0.75 / 40 MHz (<500 MHz)
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    PNG7105A
    Аналоговый генератор шума с диапазоном частот 1 МГц - 10 МГц
    По запросу
    - шт +
    PNG7107A
    Аналоговый генератор шума с диапазоном частот 10 МГц - 100 МГц
    По запросу
    - шт +
    PNG7108A
    Аналоговый генератор шума с диапазоном частот 10 МГц - 500 МГц
    По запросу
    - шт +
    PNG7109A
    Аналоговый генератор шума с диапазоном частот 10 МГц - 1 ГГц
    По запросу
    - шт +
    PNG7110A
    Аналоговый генератор шума с диапазоном частот 10 МГц - 1,5 ГГц
    По запросу
    - шт +
    PNG7111A
    Аналоговый генератор шума с диапазоном частот 1 ГГц - 2 ГГц
    По запросу
    - шт +
    PNG7112A
    Аналоговый генератор шума с диапазоном частот 10 МГц - 2 ГГц
    По запросу
    - шт +
    Опции
    PNGopt04
    Включение до 5 источников шума
    По запросу
    - шт +
    PNGopt05
    Интерфейс дистанционного управления RS232
    По запросу
    - шт +
    PNGopt06
    Аттенюатор тракта сигнала 127 дБ с шагом 1 дБ
    По запросу
    - шт +
    PNGopt07
    Связь по DC (6 дБ вносимых потерь)
    По запросу
    - шт +
    PNGopt09
    Встроенные фильтры (определяются тех. заданием)
    По запросу
    - шт +
    PNGopt10
    Частотный диапазон, мощность или АЧХ согласно тех. заданию
    По запросу
    - шт +
    PNGopt11
    Интерфейс GPIB IEEE 488.2
    По запросу
    - шт +
    PNGopt12
    19” крепеж в стойку
    По запросу
    - шт +
    PNGopt13
    Вход и выход BNC розетка
    По запросу
    - шт +
    PNGopt02
    Выходной импеданс 75 Ом (6 дБ вносимых потерь)
    По запросу
    - шт +
    PNGopt03
    Напряжения 230 Вac, 50 Гц
    По запросу
    - шт +
