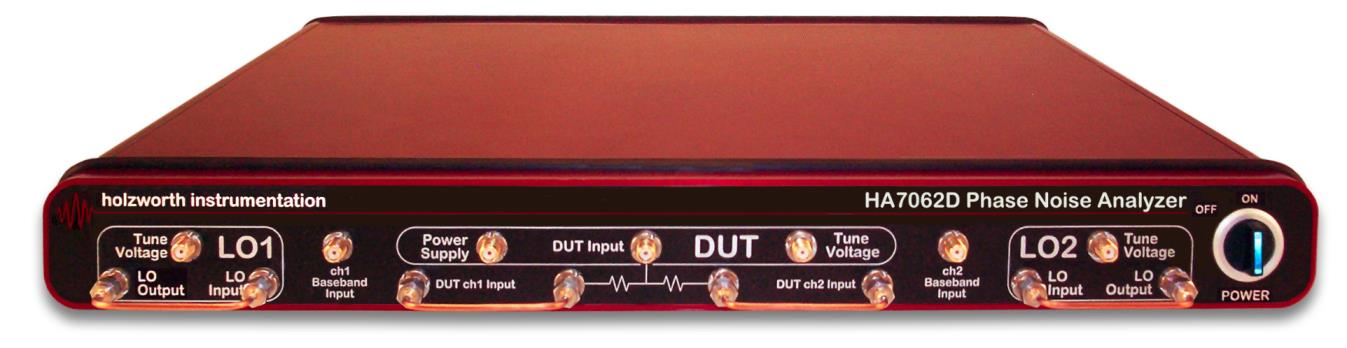

Анализатор фазовых шумов реального времени источников сигнала, диапазон частот 10 МГц - 26 ГГц/50 ГГц, диапазон отстройки 0.1 Гц - 100 МГц

HA7062D
Для увеличения картинки наведите мышкой
HA7062DHA7062DHA7062DHA7062DHA7062D
HA7062DHA7062DHA7062DHA7062DHA7062D

Наличие: По запросу

По запросу
По запросу
По запросу

Измерители фазовых шумов HA7062D Подробнее




Американская компания Holzworth Instrumentation является высокодинамичной компанией, которая может быстро разрабатывать новые продукты на основе креативных концепций, что делает ее решения идеальными для тех, кому требуется высокая производительность в короткие сроки. Holzworth производит инновационное, высокопроизводительное оборудование, которое имеет наилучшее соотношение цена-качество.

Основная команда разработчиков Holzworth обладает более чем 40-летним опытом исследований, разработок и производства в области тестирования и измерения электроники,… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

HA7062D
АНАЛИЗАТОР ФАЗОВОГО ШУМА

Измерительные отстройки в диапазоне 0,1 Гц – 100 МГц В РЕАЛЬНОМ ВРЕМЕНИ на частотах 20 ГГц / 50 ГГц1

Анализатор HA7062D наследует ту же калиброванную точность стандарта ANSI Z540, что и его предшественник; а также наивысшую в отрасли скорость сбора данных, простоту использования и чрезвычайно высокую надежность. Дополнительные функции, которыми обладает анализатор HA7062D, включают: расширенный диапазон измерительных смещений до 100 МГц, байпасные порты разветвителя входного сигнала для лучшей развязки между каналами, независимые входные порты основной полосы частот и измерения амплитудной модуляции с критической помехоустойчивостью при амплитудной модуляции для фазомодулированного сигнала.

КРОСС-КОРРЕЛЯЦИЯ В РЕАЛЬНОМ ВРЕМЕНИ, ПОКРЫВАЮЩАЯ ДИАПАЗОН от 10 МГц до 20 ГГц / 50 ГГц1

УСТАНЕНИЕ ИСКАЖЕНИЯ КРОСС-СПЕКТРА ИЗ АМПЛИТУДНО-МОДУЛИРО- ВАННОГО ШУМА

Перекрестная проверка амплитудной / фазовой модуляции анализатора HA7062D устраняет неточности данных. Новейшая архитектура кросс-корреляции реального времени компании Holzworth предлагает одновременные измерения амплитудной / фазовой модуляции. Эта уникальная особенность была предусмотрена для устранения искажения кросс-спектра, которое в настоящее время является доказанным явлением, вызывающим ложные измерения высоких / низких значений, обнуление и искусственные выпады в данных фазового шума при фазовой модуляции.

КАЛИБРОВКА ПО СТАНДАРТУ ANSI Z540

Точность измерения данных в испытаниях фазового шума является общей проблемой. Все анализаторы компании Holzworth поставляются с калибровкой, соответствующей требованиям NIST (Национального института по стандартизации США), и охватывающей смещения частоты до нижнего предела 0,1 Гц. Калибровка по стандарту ANSI z540 является обязательной процедурой для анализаторов фазового шума компании Holzworth, поскольку данные фазового шума, которые невозможно отследить, руководствуясь отраслевым стандартом, открыты для спекулятивных допущений.

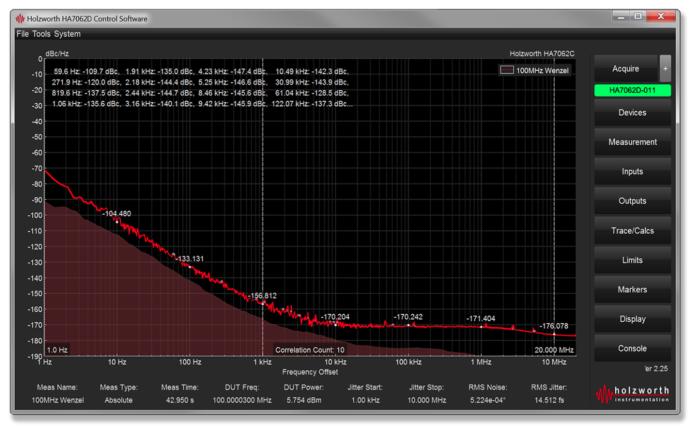

ИНТУИТИВНЫЙ ИНТЕРФЕЙС

Компания Holzworth Instrumentation с момента своего основания в 2004 году измеряет фазовый шум у 100% собственной отгружаемой продукции. Существует понимание того, что пользовательский интерфейс так же важен, как и возможности физического оборудования.

Интуитивно понятный и многофункциональный интерфейс анализатора HA7062D - это графический интерфейс пользователя (ГИП), не требующий наличия драйверов, который работает на любом стандартном персональном компьютере.

Изначально предназначенная для использования в производстве с высокой пропускной способностью, серия анализаторов HA7000 оптимизирована для быстрого проведения точных измерений, предлагая гибкость, которой можно управлять с помощью программной среды разработки LABVIEW™, подлинной командной строки или любого другого программируемого интерфейса.

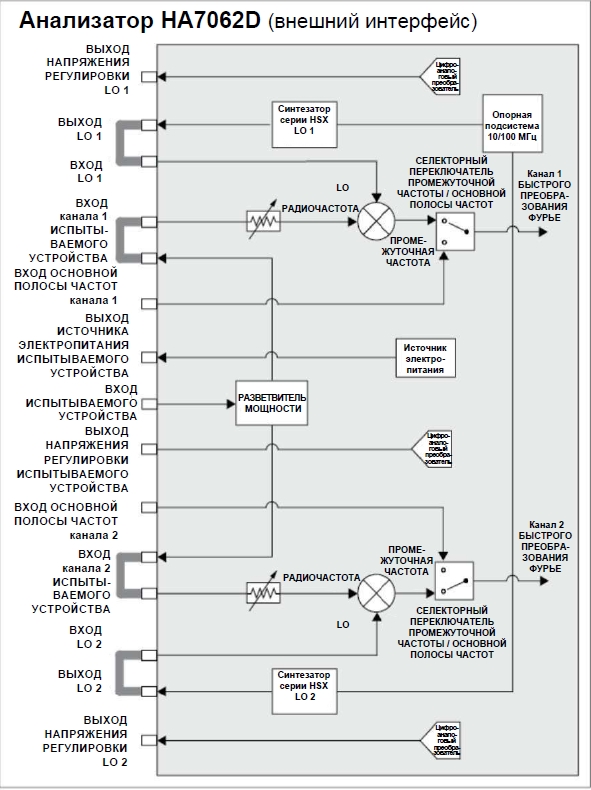

УНИКАЛЬНАЯ АРХИТЕКТУРА

Анализатор фазового шума реального времени HA7062D был разработан с перенастраиваемым внешним интерфейсом, который обеспечивает высокий уровень гибкости для пользователя при настройке как стандартных, так и уникальных сценариев измерения. Серия HA7000 - это единственные в отрасли анализаторы фазового шума, которые позволяют пользователю проводить фактические измерения собственных шумов прибора в сравнении с теоретическими приближениями.

РЕЖИМ ВНУТРЕННЕГО / ВНЕШНЕГО LO

Анализатор HA7062D использует пару внутренних радиочастотных синтезаторов Holzworth серии HSX для оптимальной генерации сигнала LO, доступ к которым также возможен с передней панели. Для минимально возможных измеряемых уровней пользователи могут применять для автоматизированной   системы  испытанийвнешние LO с фиксированной частотой.

ПРЯМЫЕ ВХОДЫ ОСНОВНОЙ ПОЛОСЫ ЧАСТОТ

Единственный на рынке анализатор фазового шума, который позволяет осуществлять кросс-корреляцию сигналов основной полосы частот. Входы основной полосы частот, связанные по постоянному току, позволяют проводить различные измерения, включая измерение шума источника электропитания.

БАЙПАС РАЗВЕТВИТЕЛЯ ВХОДНОГО СИГНАЛА

Еще одна эксклюзивная функция от компании Holzworth. Байпас разветвителя позволяет использовать различные конфигурации измерений, включая уникальную возможность фактически измерять предел минимального уровня шума для любой заданной частоты.

ОСТАТОЧНЫЙ ФАЗОВЫЙ ШУМ

Анализатор HA7062D также предлагает полностью автоматизированные дополнительные возможности измерения для многопортовых устройств, включая микшеры и схемы с прямым синтезом частот; сохраняя при этом соответствие стандарту ANSI z540.

Свернуть Развернуть
Основные возможности и технические характеристики

HA7062D
АНАЛИЗАТОР ФАЗОВОГО ШУМА

Измерительные отстройки в диапазоне 0,1 Гц – 100 МГц В РЕАЛЬНОМ ВРЕМЕНИ на частотах 20 ГГц / 50 ГГц1

Анализатор HA7062D наследует ту же калиброванную точность стандарта ANSI Z540, что и его предшественник; а также наивысшую в отрасли скорость сбора данных, простоту использования и чрезвычайно высокую надежность. Дополнительные функции, которыми обладает анализатор HA7062D, включают: расширенный диапазон измерительных смещений до 100 МГц, байпасные порты разветвителя входного сигнала для лучшей развязки между каналами, независимые входные порты основной полосы частот и измерения амплитудной модуляции с критической помехоустойчивостью при амплитудной модуляции для фазомодулированного сигнала.

КРОСС-КОРРЕЛЯЦИЯ В РЕАЛЬНОМ ВРЕМЕНИ, ПОКРЫВАЮЩАЯ ДИАПАЗОН от 10 МГц до 20 ГГц / 50 ГГц1

УСТАНЕНИЕ ИСКАЖЕНИЯ КРОСС-СПЕКТРА ИЗ АМПЛИТУДНО-МОДУЛИРО- ВАННОГО ШУМА

Перекрестная проверка амплитудной / фазовой модуляции анализатора HA7062D устраняет неточности данных. Новейшая архитектура кросс-корреляции реального времени компании Holzworth предлагает одновременные измерения амплитудной / фазовой модуляции. Эта уникальная особенность была предусмотрена для устранения искажения кросс-спектра, которое в настоящее время является доказанным явлением, вызывающим ложные измерения высоких / низких значений, обнуление и искусственные выпады в данных фазового шума при фазовой модуляции.

КАЛИБРОВКА ПО СТАНДАРТУ ANSI Z540

Точность измерения данных в испытаниях фазового шума является общей проблемой. Все анализаторы компании Holzworth поставляются с калибровкой, соответствующей требованиям NIST (Национального института по стандартизации США), и охватывающей смещения частоты до нижнего предела 0,1 Гц. Калибровка по стандарту ANSI z540 является обязательной процедурой для анализаторов фазового шума компании Holzworth, поскольку данные фазового шума, которые невозможно отследить, руководствуясь отраслевым стандартом, открыты для спекулятивных допущений.

ИНТУИТИВНЫЙ ИНТЕРФЕЙС

Компания Holzworth Instrumentation с момента своего основания в 2004 году измеряет фазовый шум у 100% собственной отгружаемой продукции. Существует понимание того, что пользовательский интерфейс так же важен, как и возможности физического оборудования.

Интуитивно понятный и многофункциональный интерфейс анализатора HA7062D - это графический интерфейс пользователя (ГИП), не требующий наличия драйверов, который работает на любом стандартном персональном компьютере.

Изначально предназначенная для использования в производстве с высокой пропускной способностью, серия анализаторов HA7000 оптимизирована для быстрого проведения точных измерений, предлагая гибкость, которой можно управлять с помощью программной среды разработки LABVIEW™, подлинной командной строки или любого другого программируемого интерфейса.

УНИКАЛЬНАЯ АРХИТЕКТУРА

Анализатор фазового шума реального времени HA7062D был разработан с перенастраиваемым внешним интерфейсом, который обеспечивает высокий уровень гибкости для пользователя при настройке как стандартных, так и уникальных сценариев измерения. Серия HA7000 - это единственные в отрасли анализаторы фазового шума, которые позволяют пользователю проводить фактические измерения собственных шумов прибора в сравнении с теоретическими приближениями.

РЕЖИМ ВНУТРЕННЕГО / ВНЕШНЕГО LO

Анализатор HA7062D использует пару внутренних радиочастотных синтезаторов Holzworth серии HSX для оптимальной генерации сигнала LO, доступ к которым также возможен с передней панели. Для минимально возможных измеряемых уровней пользователи могут применять для автоматизированной   системы  испытанийвнешние LO с фиксированной частотой.

ПРЯМЫЕ ВХОДЫ ОСНОВНОЙ ПОЛОСЫ ЧАСТОТ

Единственный на рынке анализатор фазового шума, который позволяет осуществлять кросс-корреляцию сигналов основной полосы частот. Входы основной полосы частот, связанные по постоянному току, позволяют проводить различные измерения, включая измерение шума источника электропитания.

БАЙПАС РАЗВЕТВИТЕЛЯ ВХОДНОГО СИГНАЛА

Еще одна эксклюзивная функция от компании Holzworth. Байпас разветвителя позволяет использовать различные конфигурации измерений, включая уникальную возможность фактически измерять предел минимального уровня шума для любой заданной частоты.

ОСТАТОЧНЫЙ ФАЗОВЫЙ ШУМ

Анализатор HA7062D также предлагает полностью автоматизированные дополнительные возможности измерения для многопортовых устройств, включая микшеры и схемы с прямым синтезом частот; сохраняя при этом соответствие стандарту ANSI z540.

Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Комплектацию Вы можете узнать:
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Свернуть Развернуть
Сведения о реестре СИ
Номер в госреестре
Не в реестре
Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

Характеристики
Загрузить технические характеристики

ПОКАЗАТЕЛИ ПРОИЗВОДИТЕЛЬНОСТИ

1Диапазон настройки испытываемого устройства от 10 МГц до 20 ГГц (50 ГГц с моделью анализатора HA7062A)
Минимальный уровень измерения < -195 дБн/Гц (как измерено)
Скорость измерения (на корреляцию) <1с (100 Гц - 100 МГц), <5с (10 Гц - 100 МГц)
Измерительное смещение от 0,1 Гц до 100 МГц (откалибровано по стандарту z540.1)
Типы измерений Абсолютное, Остаточное, Амплитудной модуляции, Основной полосы частот, Джиттера, Паразитных сигналов
Гарантия 3 года


Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
HA7062D
Измеритель фазового шума реального времни 10 МГц - 26 ГГц, 0.1 Гц-100 МГц
По запросу
- шт +
Опции
OPT-CC40
Кросс-корреляционные измерения 10 МГц - 40 ГГц
По запросу
- шт +
HA7063A
Понижающий преобразователь частоты вниз, входная частота до 50 ГГц (только для HA7062C, HA7062D)
По запросу
- шт +
HX5100-x
Электронный фазовращатель, x = Fc или Frange (уточняется при запросе)
По запросу
- шт +
HACC020
Кабель USB-Locking, длина 10 футов
По запросу
- шт +
CASE-1U
Прочный транспортировочный кейс с замком
По запросу
- шт +
RACK-1U
Комплект монтажа в стойку 19". Угловой задний кронштейн.
По запросу
- шт +
RACK2-1U
Комплект монтада в стойку 19". Прямой задний кронштейн.
По запросу
- шт +
