Анализатор источников сигналов, от 10 МГц до 7 ГГц, 26,5 ГГц или 110 ГГц Keysight E5052B

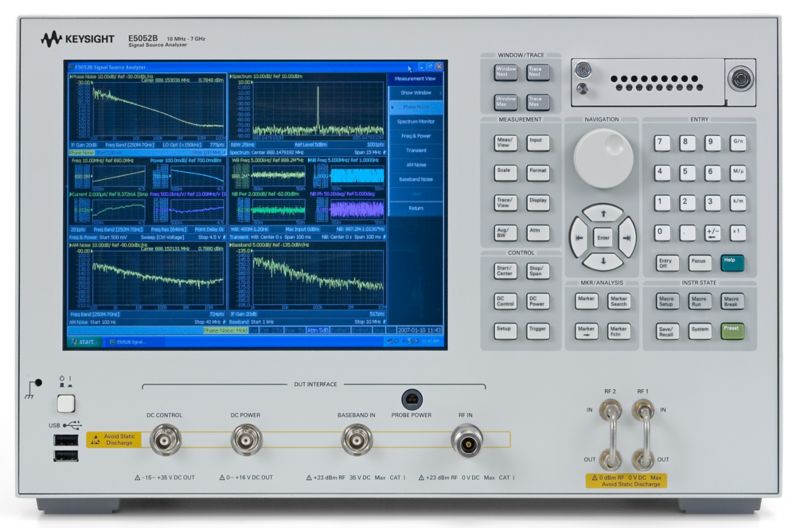

E5052B
Для увеличения картинки наведите мышкой
E5052BE5052BE5052BE5052BE5052B
E5052BE5052BE5052BE5052BE5052B
НаличиеПо запросу
По запросу
По запросу
По запросу
Измерители фазовых шумов E5052B Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Диапазон частот

  • Диапазон частот входного ВЧ сигнала: от 10 МГц до 110 ГГц
  • Диапазон частоты отстройки: от 1 Гц до 100 МГц
  • Измерение фазового шума методом взаимной корреляции при сверхнизком уровне собственных шумов
  • Диапазон частот захватываемых переходных процессов: до 80 МГц (в узкополосном режиме), до 4,8 ГГц (в широкополосном режиме)
  • Функциональные возможности по измерению шума

  • Измерение фазового шума методом взаимной корреляции при сверхнизком уровне собственных шумов
  • Измерение амплитудного шума и фазового шума без изменения ВЧ подключения
  • Измерение уровня шума в полосе модулирующего сигнала от 1 Гц до 100 МГц
  • Мониторинг спектра с полосой обзора до 15 МГц в режиме реального времени
  • Возможности анализа

  • Одновременные измерения частоты, фазы и мощности в зависимости от времени
  • Захват внезапных изменений частоты с помощью функции запуска по видеосигналу
  • Определение характеристик генераторов, управляемых напряжением (ГУН) с помощью малошумящего источника постоянного тока (измерение частоты, мощности и величины постоянного тока источника в зависимости от напряжения Vc и Vs)
  • Измерение джиттера тактового сигнала с фемтосекундным разрешением

  • Описание

    Утвержденный тип СИ Утвержденный тип средств измерений.
     Внесен в Государственный реестр средств измерений за номером 37181-08.

    Анализатор источников сигналов Keysight E5052B работает в диапазоне частот от 10 МГц до 7 ГГц и имеет высокие характеристики и широкие функциональные возможности. Анализатор E5052B обеспечивает самую высокую в мире производительность измерений и удобство использования при определении характеристик генераторов, управляемых напряжением (ГУН) и других типов источников высокочастотных сигналов, а также при измерении джиттера тактовых сигналов в высокоскоростных системах передачи данных.

    Диапазон частот анализатора E5052B может быть расширен до 26,5 ГГц при использовании совместно с СВЧ преобразователем с понижением частоты Keysight E5053A и до 110 ГГц при использовании совместно с преобразователем Keysight E5053A и гармоническими смесителями Keysight серии 11970.

    Анализатор источников сигналов Keysight E5052B предназначен для решения широкого круга прикладных задач, включая тестирование генераторов ВЧ, СВЧ и миллиметрового диапазона, ГУН, системных генератор тактовых сигналов, модулей LAN, быстродействующих модулей формирования синхросигналов, микросхемы последовательно-параллельного преобразования (SerDes), а также высокоскоростные преобразователи данных (АЦП/ЦАП).


    Свернуть Развернуть
    Основные возможности и технические характеристики

    Диапазон частот

  • Диапазон частот входного ВЧ сигнала: от 10 МГц до 110 ГГц
  • Диапазон частоты отстройки: от 1 Гц до 100 МГц
  • Измерение фазового шума методом взаимной корреляции при сверхнизком уровне собственных шумов
  • Диапазон частот захватываемых переходных процессов: до 80 МГц (в узкополосном режиме), до 4,8 ГГц (в широкополосном режиме)
  • Функциональные возможности по измерению шума

  • Измерение фазового шума методом взаимной корреляции при сверхнизком уровне собственных шумов
  • Измерение амплитудного шума и фазового шума без изменения ВЧ подключения
  • Измерение уровня шума в полосе модулирующего сигнала от 1 Гц до 100 МГц
  • Мониторинг спектра с полосой обзора до 15 МГц в режиме реального времени
  • Возможности анализа

  • Одновременные измерения частоты, фазы и мощности в зависимости от времени
  • Захват внезапных изменений частоты с помощью функции запуска по видеосигналу
  • Определение характеристик генераторов, управляемых напряжением (ГУН) с помощью малошумящего источника постоянного тока (измерение частоты, мощности и величины постоянного тока источника в зависимости от напряжения Vc и Vs)
  • Измерение джиттера тактового сигнала с фемтосекундным разрешением

  • Описание

    Утвержденный тип СИ Утвержденный тип средств измерений.
     Внесен в Государственный реестр средств измерений за номером 37181-08.

    Анализатор источников сигналов Keysight E5052B работает в диапазоне частот от 10 МГц до 7 ГГц и имеет высокие характеристики и широкие функциональные возможности. Анализатор E5052B обеспечивает самую высокую в мире производительность измерений и удобство использования при определении характеристик генераторов, управляемых напряжением (ГУН) и других типов источников высокочастотных сигналов, а также при измерении джиттера тактовых сигналов в высокоскоростных системах передачи данных.

    Диапазон частот анализатора E5052B может быть расширен до 26,5 ГГц при использовании совместно с СВЧ преобразователем с понижением частоты Keysight E5053A и до 110 ГГц при использовании совместно с преобразователем Keysight E5053A и гармоническими смесителями Keysight серии 11970.

    Анализатор источников сигналов Keysight E5052B предназначен для решения широкого круга прикладных задач, включая тестирование генераторов ВЧ, СВЧ и миллиметрового диапазона, ГУН, системных генератор тактовых сигналов, модулей LAN, быстродействующих модулей формирования синхросигналов, микросхемы последовательно-параллельного преобразования (SerDes), а также высокоскоростные преобразователи данных (АЦП/ЦАП).


    • Шнур питания
    • Руководство по эксплуатации
    • Шнур питания
    • Руководство по эксплуатации
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    37181-08
    Анализаторы источников сигналов с СВЧ преобразователями частоты
    E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи)
    Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
    18.09.2018

    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    37181-08
    Анализаторы источников сигналов с СВЧ преобразователями частоты
    E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи)
    Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
    18.09.2018

    • E5052B|Как измерять уровень фазовых шумов с осциллографом реального времени
    Характеристики
    Загрузить технические характеристики

    RF Input Port
    Description Specification
    RF IN connector Type-N (female), 50 ohm nominal
    RF IN frequency range 10 MHz to 7 GHz
    RF IN measurement level  -20 dBm to + 20dBm (> 30 MHz)
     -15 dBm to +20 dBm (< 30 MHz)
    Input attenuator 0 to 35 dB (in 5 dB step)
    Input damage level AC > +23 dBm, DC > 5V
    Input VSWR @50 ohm
    10 MHz to 30 MHz < 1.6
    30 MHz to 2 GHz < 1.2
    2 GHz to 3 GHz < 1.3
    3 GHz to 4 GHz < 1.3 typical
    4 GHz to 7 GHz < 1.5 typical
    Phase Noise Measurement
    Description Specification (E5052B) Specification (E5052B Option 011)
    RF IN frequency range 10 MHz to 7 GHz
    Measurement frequency bands 10 MHz to 41 MHz, 39 MHz to 101 MHz,
    99 MHz to 1.5 GHz, 250 MHz to 7 GHz1
    RF frequency tracking range 0.4% of carrier frequency
    Measurement parameters SSB phase noise [dBc/Hz], Spurious noise [dBc],  Integrated rms phase deviation [deg, rad] or time jitter [s],  Residual FM [Hz rms]
    Number of trace 1 data trace and 1 memory trace with ‘data math' functions
    Measurement trigger continuous/single/hold source: internal/external/manual/bus
    Offset frequency range (effective)
    RF carrier signal > 1 GHz
    (> 400 MHz for wide capture mode)
    1 Hz to 100 MHz
    1 Hz to 40 MHz (wide capture mode)
    10 Hz to 100 MHz
    10 Hz to 40 MHz (wide capture mode)
    RF carrier signal < 1 GHz
    (< 400 MHz for wide capture mode)
    1 Hz to 10% of carrier frequency 10 Hz to 10% of carrier frequency
    Phase noise uncertainty2 at effective offset frequencies
    Offset 1 Hz to 10 Hz ± 4 dB (SPD) N/A
    Offset 10 Hz to 100 Hz ± 4 dB (SPD)
    Offset 100 Hz to 1 kHz ± 3 dB
    Offset 1 kHz to 40 MHz ± 2 dB (± 3 dB for wide capture range mode)
    Offset 40 MHz to 100 MHz ± 3 dB
    SSB phase noise sensitivity See Table 1-3, 1-4, 1-5, Figure 1-1, 1-2, 1-3
    IF gain setting 0 dB to 50 dB in 10 dB step
    ( not available in wide capture mode)
    0 dB to 30 dB in 10 dB step
    (not available in wide capture mode)
    Enhanced sensitivity Cross-correlation method available.
    Number of correlation = 1 to 10,000
    N/A
    Built-in LO phase noise optimization  < 150 kHz (optimized for better close-in phase noise measurement)
     > 150 kHz (optimized for better far-out phase noise measurement)
    Reference oscillator bandwidth optimization Narrow / Wide
    Residual spurious response level < –80 dBc (SPD) at > 10 kHz offset frequency with correlation > 120 sec.
    except for 23.5 MHz ± 1 MHz and 71 MHz ± 3 MHz of carrier frequency
    < –65 dBc (typical) at 1 kHz to 10 kHz offset frequency
    Measurement range Capture mode: Normal or Wide
    PN mode (Regular) RBW: Auto
    X-axis: Offset frequency in log scale
    Segment PN mode3 RBW: 96 mHz to 25 kHz (stepped),
    Maximum offset  frequency span: 93.2 Hz to 24.4 MHz (stepped)
    X-axis: Offset frequency in liner scale
    N/A
    1. Wide capture mode is available for 250 MHz to 7 GHz only
    2. Phase noise uncertainty: specified at 10 MHz and 1 GHz of carrier frequency with 0 dBm level. PN level > –60 dBc
    3. Segment PN mode is available with the firmware revision 3.20 or later. In this datasheet, specification of phase noise sensitivity, residual spurious response level and measurement time are applicable to the regular PN mode. In the segment PN mode, number of these parameters depend on the measurement
    Frequency and RF Power, DC Supply Current Measurements
    Description Specification (E5052B) Specification (E5052B-011)
    RF frequency range 10 MHz to 7 GHz
    Measurement frequency bands 10 MHz to 1.5 GHz (low-band), 250 MHz to 7 GHz (high-band)
    Sweep parameters DC control voltage (Vc)
    DC supply voltage (Vs)
    N∕A
    (Vc and Vs: constant)
    Measurement parameters Full analysis capability available for
    Frequency [Hz, ∆Hz, %, ppm],
    Tuning sensitivity (∆f/∆Vc)[Hz/V], frequency pushing
    (∆f/∆Vs)[Hz/V],
    RF power level [dBm],
    DC supply current [A],
    ‘Meter mode’ is also available.
    No ‘Analysis mode’.
    Only ‘Meter mode’ is available.
    Frequency [Hz],
    RF power [dBm],
    DC supply current [A]
    Frequency resolution 10 Hz, 1 kHz, 64 kHz
    Frequency uncertainty ± (frequency resolution + time-base uncertainty)
    RF power measurement range -20 dBm to +20 dBm (carrier 30 MHz to 7 GHz)  -15 dBm to +20 dBm (carrier 10 MHz to 30 MHz)
    RF power resolution 0.01 dB
    RF power uncertainty (by peak detection) ± 0.5 dB (carrier 30 MHz to 3 GHz, > -10 dBm)  ± 1 dB (other than the above)
    DC (Vs) current measurement range 0 to 80 mA
    DC (Vs) current resolution 10 μA
    DC (Vs) current uncertainty ± (0.2% of reading + 160 μA)
    Swept measurement points 2 to 1,001 N∕A
    DC supply voltage source (Vs) output
    Setting range 0 to +16 V (sweep) 0 to +16 V (one point)
    Setting resolution 1 mV
    Setting uncertainty ± (0.2% of setting + 2 mV)
    Maximum output current 80 mA
    Noise level < 10 nVrms∕√Hz @ 10 kHz typical
    Output resistance < 0.3 ohm typical
    DC control voltage source (Vc) output
    Setting range -15 V to +35 V (sweep) -15 V to +35 V (one point)
    Setting resolution 0.1 mV
    Setting uncertainty ± (0.1% of (setting + 15 V) + 5 mV) (@Vc = -15 V to 0V) typical
    ± (0.1 % of setting + 2 mV) (@Vc = 0 to +35 V) typical
    Maximum output current 20 mA typical
    Noise level 1 nVrms∕√Hz @ 10 kHz (Vc = 0 to +20V) typical
    1.5 nVrms∕√Hz @ 10 kHz (Vc: otherwise) typical
    Output resistance < 50 ohm (DC) typical
    Output settling time < 20 ms @ 0.1% uncertainty typical
    Measurement trigger continuous∕single∕hold source: internal∕external∕manual∕bus
    Transient Measurement
    Description Specification
    Target frequency range 10 MHz to 7 GHz
    Measurement parameters
    Narrowband mode Frequency, RF power, phase
    Wideband mode Frequency
    Frequency transient bandwidth
    Narrowband 3.125 kHz/ 25 kHz/ 200 kHz/ 1.6 MHz  25.6 MHz (> carrier 200 MHz)  80 MHz (> carrier 800 MHz)
    Frequency measurement
    Uncertainty ± (resolution + time-base uncertainty)
    Residual FM1 r5  0.2/3√ 1+11/ 3 (Hzrms∕GHz),SPD  ∕=reso!ution
    RF power measurement
    Power level range -20 dBm to +20 dBm
    Resolution 0.1 dB typical
    Uncertainty ± 2 dB typical
    Phase measurement (when DUT signal is locked to a target frequency)
    Uncertainty 0.1 deg + 0.1 deg/GHz typical
    Trace noise 0.02 deg + 0.02 deg/GHz typical
    Stability 10 deg/sec typical
    Sweep measurement time
    Time span 10 μs to 10 s in 1,2,5 step (in advanced mode: maximum time span = time resolution * 10,000. up to 1000 sec.)  See Table 4-2 through 4-8. in details
    Time resolution 8 ns to 10 ms,  See Table 4-2. to 4-8. in details.  *Video filter time-constant: 260 ns to 16.78 ms
    Measurement trigger
    Trigger mode continuous/single/hold
    Trigger source internal/external/manual/bus/wide-video/narrow-video
    External trigger polarity positive/negative (TTL level)
    Video trigger positive/negative/frequency-band in/ frequency-band out
    Pre-trigger delay -80% of time span to + 1 s
    External trigger delay adjustment 0 to 1 μs
    External trigger detection jitter < (1 μs + time resolution)
    1. Equation is based on simplified model of phase noise characteristic of local oscillator in the E5052B.
    AM Noise Measurement
    Description Specification
    RF frequency range 60 MHz to 7 GHz
    Effective offset frequency range 10 Hz to 40 MHz  (@ > carrier 400 MHz)  10 Hz to 10% of carrier frequency (@ < carrier 400 MHz)
    AM noise sensitivity See Table 5-2.
    Measurement uncertainty1 ± 4 dB (100 Hz to 1 kHz offset) typical ± 2 dB (1 kHz to 1 MHz offset) typical ± 3 dB (1 MHz to 40 MHz offset) typical
    Spurious level < -65 dBc/Hz (at > 1 kHz offset) typical
    Measurement trigger continuous/single/hold source: internal/external/manual/bus
    Baseband Noise Measurement
    Description Specification
    Baseband input connector BNC, 50 ohm nominal, AC coupled
    Measurement frequency range 1 Hz to 100 MHz (E5052B)  10 Hz to 100 MHz (E5052B Option 011)
    Measurement parameters dBV/Hz, dBm/Hz, V/JHz
    Measurement level range < +5 dBm
    Baseband input damage level > +23 dBm, > 35 V DC
    Noise floor level See Table 6-2.
    Measurement uncertainty1 ± 4 dB (< 1 kHz) SPD ± 2 dB (> 1 kHz) typical
    Measurement trigger continuous/single/hold source: internal/external/manual/bus
    General Information
    Description Supplemental information (nominal)
    Connectors/terminals
    RF IN Type-N (female), 50 ohm
    Baseband IN BNC (female), 50 ohm, AC coupled
    DC power BNC (female),
    DC control BNC (female), 50 ohm
    RF1/RF2, IN/OUT SMA (female), 50 ohm  See the simplified block diagram.
    USB 2 ports (designed for USB2.0)
    Probe DC power output +15 V, 150 mA maximum -12.6 V, 150 mA maximum
    Ground terminal 1
    Display 10.4 inch TFT color LCD with touch screen  1,024 x 768 resolution1
    Description Supplemental information (nominal)
    External trigger input port
    Connector BNC (female)
    Input signal level TTL level, (0 V to +5 V)  Threshold Low: 0.5 V, High: 2.1V
    Trigger pulse width > 2 μs
    Trigger polarity positive/negative edge selectable
    Auxiliary output port
    Connector BNC (female)
    Output signal level TTL level, L: 0 V, H:= +5 V, 50 mA max.
    pulse width 1 μs
    Reference output port
    Connector BNC (female), 50 ohm
    Output frequency same as timebase
    Output level 2.5 dBm ± 2 dB typical
    Output signal waveform Sinusoidal wave
    Reference input ports (Ref In 1, Ref In 2)
    Connector BNC (female), 50 ohm
    Input frequency 10 MHz ± 10 Hz
    Input signal level 0 dBm to 10 dBm
    PC connection ports
    24 BIT I/O parallel port 36-pin D-sub (female) connector to a handler system  TTL level, 8-bit I/O 16-bit Out
    GPIB port 24-pin D-sub (female) connector (compatible with IEEE-488)
    USB host ports 4 type-A (compatible with USB 2.0)
    USB (USBTMC2) port 1 type-B (compatible with USBTMC-USB488 and USB 2.0)
    LAN port 10/100 base-T ethernet
    Video output port 15-pin mini D-sub (female) connector drives XGA compatible monitors
    AC power line (a third-wire ground is required)
    AC frequency 47 Hz to 63 Hz
    AC voltage 90 to 132 V, or 198 to 264 V (automatically selected)
    AC power 500 VA maximum
    1. Valid pixels > 99.998%. Below 0.002% of fixed points of black, blue, green or red are not regarded as failures.
    2. USB test and measurement class (TMC) interface that communicates over USB, complying with the IEEE-488.1 and IEEE-488.2 standards.
    Operating environment
     Temperature
     Humidity
     Altitude
     Vibration

    +10 degC to +40 degC
    RH 20% to 80% at wet bulb temp.< 29 degC (non-condensing)
    0 to 2,000 m (0 to 6,561 feet)
    0.21 G maximum, 5 Hz to 500 Hz
    Non-operating storage environment
     Temperature
     Humidity
     Altitude
     Vibration
     Instrument dimensions
     Weight (NET)

    –10 degC to +60 degC
    RH 20% to 90% at wet bulb temp.< 40 degC (non-condensing)
    0 to 4,572 m (0 to 15,000 feet)
    0.5 G maximum, 5 Hz to 500 Hz
    See Figure 8-1, 8-2, 8-3.
    24.5 kg
    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    E5052B
    Анализатор источников сигналов, от 10 МГц до 7 ГГц, 26,5 ГГц или 110 ГГц
    По запросу
    - шт +
    Гарантия, калибровка, сервисное обслуживание
    PS-S10
    Remote scheduled productivity assistance. Select 1 to 999 hours.
    По запросу
    - шт +
    PS-S20
    Startup assistance, daily
    По запросу
    - шт +
    PS-S20-01
    Recommended Startup assistance, daily
    По запросу
    - шт +
    R-50C-011-10
    Calibration Assurance Plan - Return to Keysight - 10 years
    По запросу
    - шт +
    R-50C-011-3
    Calibration Assurance Plan - Return to Keysight - 3 years
    По запросу
    - шт +
    R-50C-011-5
    Calibration Assurance Plan - Return to Keysight - 5 years
    По запросу
    - шт +
    R-50C-011-7
    Calibration Assurance Plan - Return to Keysight - 7 years
    По запросу
    - шт +
    R-50C-066-1
    Poverka Service - Single Event (for use in Russia only)
    По запросу
    - шт +
    R-50C-066-3
    Poverka Service - 3 Years (for use in Russia only)
    По запросу
    - шт +
    R-50C-066-5
    Poverka Service - 5 Years (for use in Russia only)
    По запросу
    - шт +
    R-51B-001-10C
    Warranty Assurance Plan - Return to Keysight - 10 years
    По запросу
    - шт +
    R-51B-001-3C
    Warranty Assurance Plan - Return to Keysight - 3 years
    По запросу
    - шт +
    R-51B-001-5C
    Warranty Assurance Plan - Return to Keysight - 5 years
    По запросу
    - шт +
    R-51B-001-7C
    Warranty Assurance Plan - Return to Keysight - 7 years
    По запросу
    - шт +
    Опции и аксессуары
    1CN020A
    Handle Kit 265.9mm H (6U) - Two Front Handles
    По запросу
    - шт +
    E5052B-011
    Delete freq and power sweep function and limit correlation number and offset freq
    По запросу
    - шт +
    E5052B-1A7
    Calibration + Uncertainties + Guardbanding (Not Accredited)
    По запросу
    - шт +
    E5052B-1CM
    Rackmount kit
    По запросу
    - шт +
    E5052B-1CN
    Front handle kit
    По запросу
    - шт +
    E5052B-1CP
    Handle/rack mount kit
    По запросу
    - шт +
    E5052B-810
    Add keyboard
    По запросу
    - шт +
    E5052B-820
    Add mouse
    По запросу
    - шт +
    E5052B-A6J
    ANSI Z540-1-1994 Calibration
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
