О компании IET Labs, Inc.
Начиная с 1976 года, миссия IET Lab заключается в том, чтобы помочь нашим клиентам получить экономичные решения для своих приложений, а не разрешать их доступность. Наша цель - превзойти ваши ожидания.
В 2000 году IET Labs приобрела стандарты GenRad, импедансные десятилетия, мегаомметры, дигибриды, звуковые и стробоскопические линии и теперь продолжает производить, обслуживать и поддерживать их. Более подробную информацию о GenRad и исторических продуктах GenRad можно найти на
Знакомство

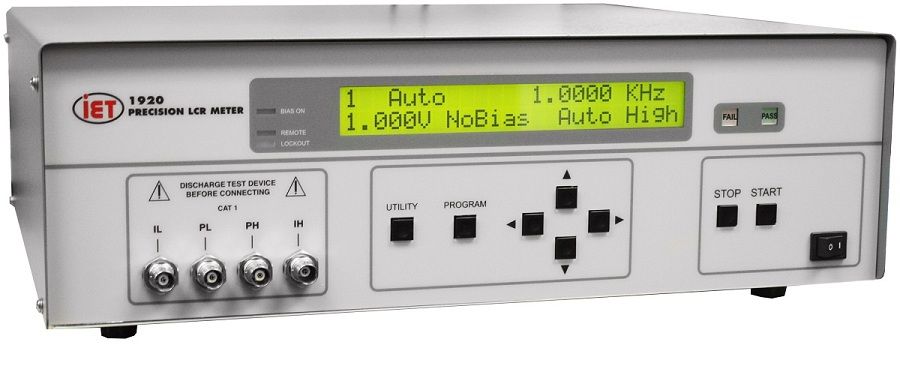

Высокоэффективный измеритель LCR серии 1920 разработан для быстрых, автоматических измерений полного cопротивления различных электронных компонентов и материалов. Прибор имеет базовую точность 0.1% для точных
результатов испытаний в широком диапазоне частот от 20 Гц до 1 МГц. Помимо 15 параметров полного cопротивления, измеритель серии 1920 также способен измерять сопротивление по постоянному току и контролировать напряжение в приборе во время испытания. Устройство включает специальный режим проверки последовательности операции переключения, позволяя быстро проводить до 16 различных испытаний за одну команду. Так же, серия1920 включает IEEE-488, RS-232 и драйверные интерфейсы всех стандартов.
Знакомство
Высокоэффективный измеритель LCR серии 1920 разработан для быстрых, автоматических измерений полного cопротивления различных электронных компонентов и материалов. Прибор имеет базовую точность 0.1% для точных
результатов испытаний в широком диапазоне частот от 20 Гц до 1 МГц. Помимо 15 параметров полного cопротивления, измеритель серии 1920 также способен измерять сопротивление по постоянному току и контролировать напряжение в приборе во время испытания. Устройство включает специальный режим проверки последовательности операции переключения, позволяя быстро проводить до 16 различных испытаний за одну команду. Так же, серия1920 включает IEEE-488, RS-232 и драйверные интерфейсы всех стандартов.
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
53108-13 |
Измерители параметров иммитанса |
QuadTech 1920 |
Компания "IET Labs, Inc.", США |
02.04.2018 |
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
|
53108-13 |
Измерители параметров иммитанса |
QuadTech 1920 |
Компания "IET Labs, Inc.", США |
02.04.2018 |
| Измеритель серии 1920 | ||||
| Параметр | Диапазон измерений | Быстрое | Среднее | Медленное |
| Ls,Lp | от 0,001 нГн до 99,999 Гн | ±0,5% | ±0,25% | ±0,1% |
| Cs,Cp | от 1 pF до 9,9999 F | ±0,5% | ±0,25% | ±0,1% |
| DF | от 0,00001 до 99,999 | ±0,005 | ±0,0025 | ±0,001 |
| Q | от 0,00000 до 9999,9 | ±0,005 | ±0,0025 | ±0,001 |
| Y,Gp,Bp | от 10 нСм до 9999,9 См | ±0,005 | ±0,0025 | ±0,001 |
| |Z|,Rs,Rp,Xs,ESR | от 0,0001 мОм до 99,999 MОм | ±0,5% | ±0,25% | ±0,1% |
| Phase Angle | от -180,00° до +179,99° | ±1,8° | ±0,9° | ±0,18° |
| DCR | от 0,1 мВ до 100 кВ | ±0,5% | ±0,25% | ±0,1% |
| DUT AC Напряжение | от 20 мВ до 1,0 В | ±0,5% | ±0,25% | ±0,1% |
| DUT AC Ток | от 1 мкA до 150 мА | ±0,5% | ±0,25% | ±0,1% |
| DUT DC Напряжение | от 20 мВ до 1,0 В | ±0,5% | ±0,25% | ±0,1% |
| DUT DC Ток | от 1 мкA до 150 мА | ±0,5% | ±0,25% | |
| Частота измерения: |
Диапазон: 20Гц до 1MГц, постоянный Разрешение: 1 Гц от 20 Гц до 1к Гц, 4 цифр>1кГц Точность: ±(0.02% +0.02 Гц) |
|||
| Скорость измерения: | Скорость | Точность установки | ||
|
40 изм/sсек 25 изм/sсек 10 изм/sсек |
Низкая , не отображается низкая высокая |
|||
| Ранжирование: | автоматическое, удержание диапазона или по выбору пользователя | |||
| Активатор: | внешний (через RS-232,IEEE-488.2 или интерфейс-обработчик) ручной | |||
| Импиеданс источника: | 5Ω, 25Ω, 50Ω, 100Ω | |||
| AC Тестовый сигнал: | Напряжение: 20мВ-1.0В (незамкнутая цепь), 5 мВ | |||
| Ток смещения: | внутренний: 0 до 2V в 1мВ | |||
| Дисплей: |
ЖК-графика с подсветкой Прошло успешно/окончилось неудачей и статус индикаторов |
|||
| Оформление результатов: |
Технический или научный формат % отклонения от номинального или начального параметра отклонение от номинального или начального параметра успешно/окончилось неудачей не отображается режим для max. Пропускной способности |
|||
| Последовательность: |
отображает до 6 последовательных результатов проверки, начальный и/или второстепенный |
|||
| Стандартные интерфейсы: | IEEE-488.2, RS-232, драйверные | |||
| Задержка измерения: | Программируемая от 0 до 1000мс в 1мс | |||
| Усреднение: | Программируемое от 1 - 1000 | |||
| Срединное значение: | усреднено за три последних измерения | |||
| Setup Storage: |
30 Single Tests 10 Sequential (6 tests in each) |
|||
| Other: |
Constant Voltage Mode (voltage leveling) Cable Compensation (1M, 2M, no cable) Open/Short Zeroing Distortion Check |
|||
| Калибровка: | рекомендуемый срок проверки прибора 1 год согласно NIST. Встроенная процедура автоматической калибровки | |||
| Применение и данные калибровки: | Отображает дату последней калибровки, стандартные значения, применяемые в калибровке | |||
| Самоповерка: | проверяет основную работу прибора при включении питания или при выборе из меню | |||
| Контрольные зажимы: | передняя панель, 4 зажима (BNC) доступны дополнительные приспособления для испытаний | |||
| Механический: |
Место для размещения, оснащенное наклонной планкой Дополнительный набор инструментов, монтируемых в стойку |
|||
| Размеры: | (w x h x d): 17 x 5.25 x 16 в (432x133x406 мм) | |||
| Вес: | 15lbs (8кг) нетто, 21lbs (9.9кг) брутто | |||
| Климатический: |
удовлетворяет требованиямMIL-28800E, типу 3, классу 5, Style E & F работа: 0° до +50°C Влажность: < 75% для 11° до 30°C Хранение: -40° до +71° C |
|||
| Мощность: | 100-240 VAC 50/60 Гц 100 W Max | |||
Товар |
|
|
|
Модели и Опции |
Описание |
Цена | Заказать |
0
| Модели |
|
1910
|
Анализатор индуктивности программируемый 0 - 1 А, 20 Гц - 1 МГц
|
По запросу | ||
|
1920
|
Прецизионный измеритель LCR 20 мВ - 1 В, 20 Гц - 1 МГц
|
По запросу |
2
| Optional Accessories |
|
7000-04
|
Alligator Clip Leads
|
По запросу | ||
|
1689-9600
|
Remote Test Fixture
|
По запросу | ||
|
1700-03
|
Kelvin Test Leads
|
По запросу | ||
|
7000-05
|
Chip Component Tweezers
|
По запросу | ||
|
7000-07
|
SMD Test Fixture
|
По запросу | ||
|
1689-9602
|
bnc-bnc Extender Cable, 1 m
|
По запросу | ||
|
1689-9602-2
|
bnc-bnc Extender Cable, 2 m
|
По запросу | ||
|
7000-09
|
Calibration Kit
|
По запросу |
10
| Also available |
|
2000-16
|
Rack Mount Kit
|
По запросу | ||
|
630250
|
RS232-to-USB Adapter
|
По запросу |
