Широкополосный измеритель мощности 55 серии с USB-интерфейсом

Быстрое и точное измерение мощности радиосигнала

Разработав широкополосные измерители мощности серии 55 с USB-интерфейсом, компания Boonton тем самым создала новый стандарт в области скоростных измерений мощности радиосигнала. Технология Real-Time Power Processing™, разработанная компанией Boonton и примененная в этой новой линейке продуктов, обеспечивает скорость и точность, не достигавшиеся ранее в изделиях форм-фактора USB. Измерители серии 55 идеально подходят для производства, проектирования, исследований и сферы услуг в коммерческих и военных приложениях: в телекоммуникациях, авиационной электронике, радиолокационных и медицинских системах. Эти инструменты – лучший выбор для проведения быстрых, точных и высоконадежных измерений мощности радиосигнала, они в равной степени подходят для разработки продукта, для приемо-сдаточных испытаний и приложений мониторинга объектов.

Особенности

Сверхвысокая скорость нарастания: 3 нс*

Разрешающая способность по времени: 100 пс

Частота выборки в непрерывном режиме: 100 млн. отсчетов в секунду

Эффективная частота выборки: 10 млрд. отсчетов в секунду

Лучшая в своем классе полоса видеосигнала: 195 МГц*

Статистические измерения: 100 млн. точек в секунду

Скорость трассировки: 100 тыс. циклов сканирования в секунду

Real Time Power Processing™: без задержек благодаря буферизации на управляющем ПК

Запуск: внутренний по радиоканалу или внешний по ТТЛ-входу, вход/выход подключения ведущего и ведомого устройств

Синхронные многоканальные измерения

Сменный USB-кабель с фиксацией

Приложения

Импульсные измерения мощности в РЧ и СВЧ диапазонах:

– радиолокация, магниторезонансные установки, ускорители частиц

Телекоммуникационные сигналы

– CDMA, W-CDMA, QAM, OFDM, QSPK, TDMA

Скалярные измерения общего вида

– несущая, модулированные и импульсные сигналы

Мониторинг, запись, контуры АРУ, переходные процессы

Идеальный радиочастотный измерительный прибор для:

– исследований и разработок
– производства, сферы услуг, контроля качества
– полевых применений, включая установку, эксплуатацию, обслуживание и мониторинг

Свернуть Развернуть

Основные возможности и технические характеристики

Широкополосный измеритель мощности 55 серии с USB-интерфейсом

Быстрое и точное измерение мощности радиосигнала

Разработав широкополосные измерители мощности серии 55 с USB-интерфейсом, компания Boonton тем самым создала новый стандарт в области скоростных измерений мощности радиосигнала. Технология Real-Time Power Processing™, разработанная компанией Boonton и примененная в этой новой линейке продуктов, обеспечивает скорость и точность, не достигавшиеся ранее в изделиях форм-фактора USB. Измерители серии 55 идеально подходят для производства, проектирования, исследований и сферы услуг в коммерческих и военных приложениях: в телекоммуникациях, авиационной электронике, радиолокационных и медицинских системах. Эти инструменты – лучший выбор для проведения быстрых, точных и высоконадежных измерений мощности радиосигнала, они в равной степени подходят для разработки продукта, для приемо-сдаточных испытаний и приложений мониторинга объектов.

Особенности

Сверхвысокая скорость нарастания: 3 нс*

Разрешающая способность по времени: 100 пс

Частота выборки в непрерывном режиме: 100 млн. отсчетов в секунду

Эффективная частота выборки: 10 млрд. отсчетов в секунду

Лучшая в своем классе полоса видеосигнала: 195 МГц*

Статистические измерения: 100 млн. точек в секунду

Скорость трассировки: 100 тыс. циклов сканирования в секунду

Real Time Power Processing™: без задержек благодаря буферизации на управляющем ПК

Запуск: внутренний по радиоканалу или внешний по ТТЛ-входу, вход/выход подключения ведущего и ведомого устройств

Синхронные многоканальные измерения

Сменный USB-кабель с фиксацией

Приложения

Импульсные измерения мощности в РЧ и СВЧ диапазонах:

– радиолокация, магниторезонансные установки, ускорители частиц

Телекоммуникационные сигналы

– CDMA, W-CDMA, QAM, OFDM, QSPK, TDMA

Скалярные измерения общего вида

– несущая, модулированные и импульсные сигналы

Мониторинг, запись, контуры АРУ, переходные процессы

Идеальный радиочастотный измерительный прибор для:

– исследований и разработок
– производства, сферы услуг, контроля качества
– полевых применений, включая установку, эксплуатацию, обслуживание и мониторинг

Свернуть Развернуть

Комплектация

USB тип A кабель (6 футов)

Кабель для внешнего запуска/многоканального управления SMB - BNC

Кабель синхронизации SMB - SMB для многоканального управления

Прикладное ПО Boonton Peak Power Analyzer (наCD-ROM или загружается с сайта Boonton)

Руководство по быстрому включению (на CD-ROM или загружается с сайта Boonton)

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
62763-15	Преобразователи измерительные СВЧ	55006, 55318, 55518	Фирма "Boonton Electronics", США	24.12.2020

Свернуть Развернуть

Сведения о реестре СИ

Номер в Госреестре	Наименование СИ	Обозначение типа СИ	Изготовитель	Срок свидетельства или заводской номер
62763-15	Преобразователи измерительные СВЧ	55006, 55318, 55518	Фирма "Boonton Electronics", США	24.12.2020

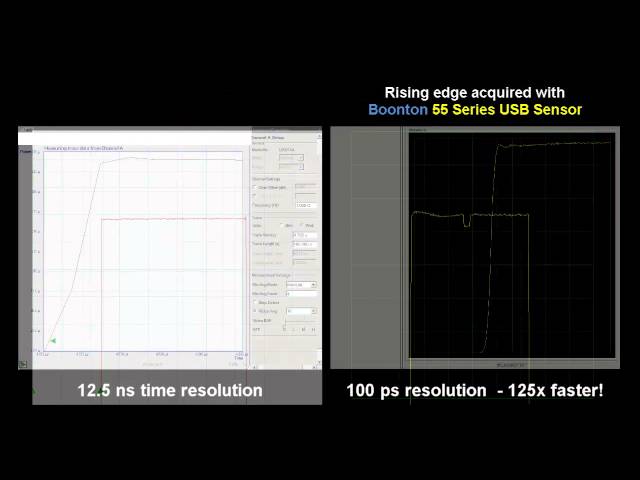

55 Серия|Демонстрация измерения мощности в режиме реального времени

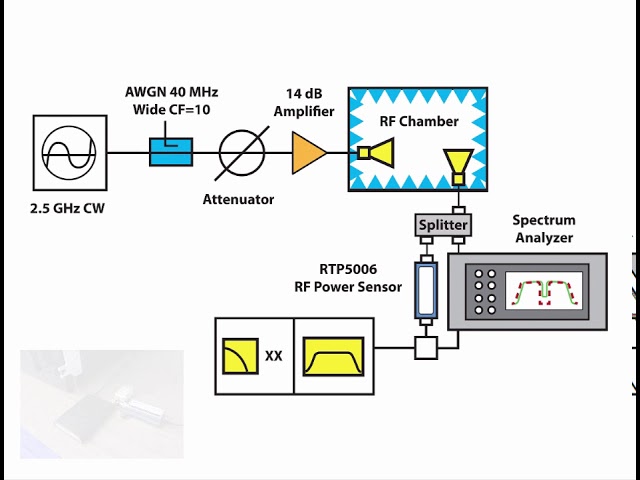

55 Серия|Калибровка и тестирование 5G и мм диапазона длин волн Технологий в компактной БЭК
55 Серия|Измерения пик-фактора
55 Серия|Измерения задержки распространения РЧ сигнала

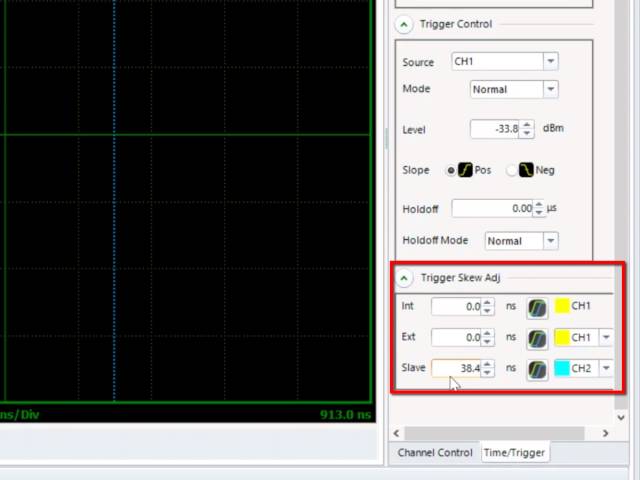

55 Серия|Режим буферной памяти
