Пробник поля 5 кГц - 26,5 ГГц 0,14 - 1500 В/м

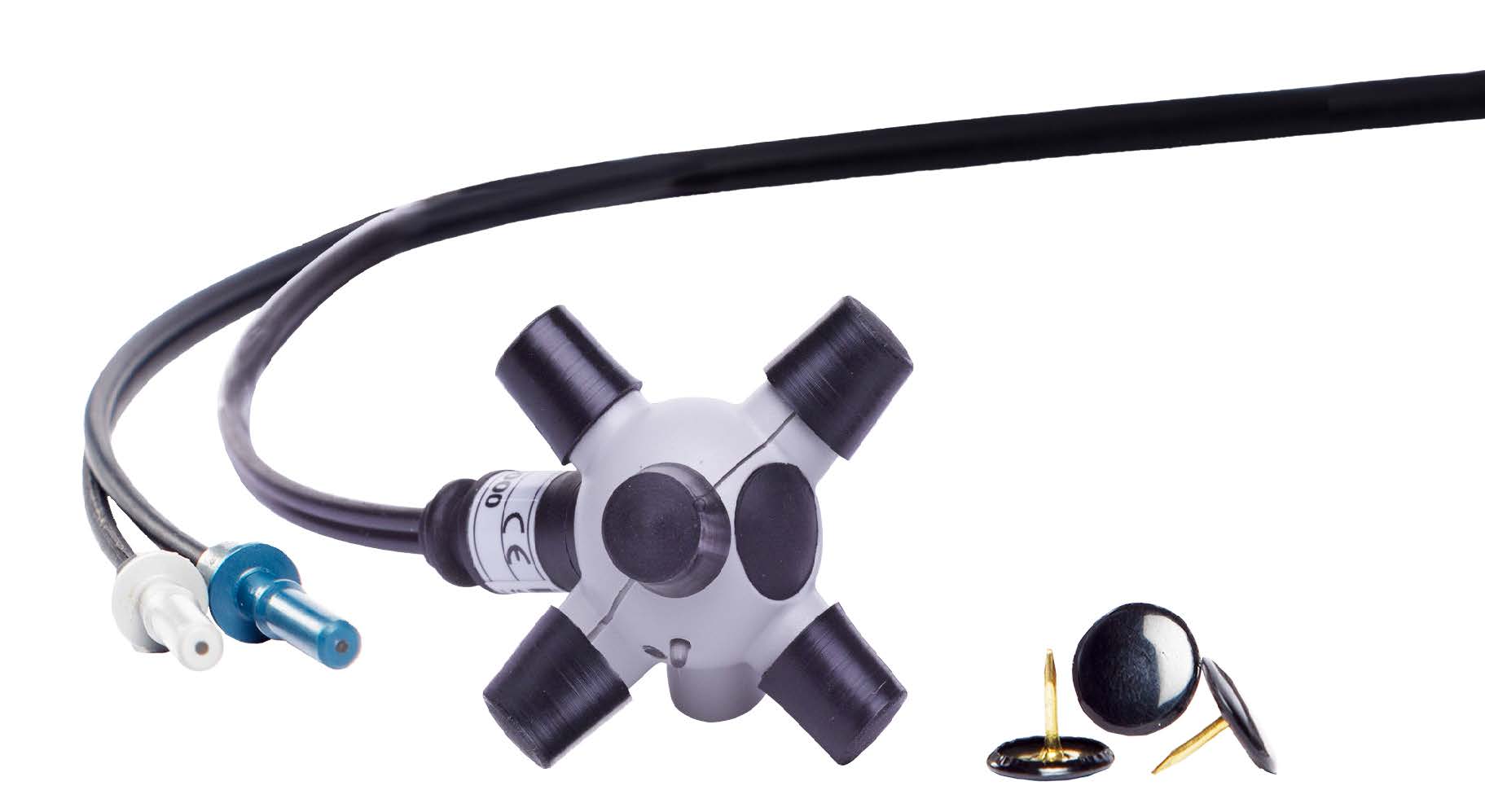

EP-600
Для увеличения картинки наведите мышкой
EP-600
EP-600

Наличие: По запросу

По запросу
По запросу
По запросу

Измерители напряженности поля EP-600 Подробнее




История компании L-3 начинается с 1997 года, когда корпорация Lockheed Martin выделяет из своего состава 10 подразделений бывшей компании Loral, объединенных затем в холдинг под руководством трёх бывших топ-менеджеров компании Loral. В 1998 году компания  стала публичной, проведя успешное IPO на Нью-Йоркской фондовой бирже. L3 продолжал расширяться посредством слияний и поглощений, чтобы стать одним из десяти крупнейших государственных подрядчиков США.

В настоящее время L-3 состоит из четырех сегментов:
    –  Аэрокосмические… подробнее




Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Main Features

5 kHz to 26,5 GHz frequency range Up to 66 dB dynamic, single range Symmetrical dipole configuration Excellent isotropy (down to 0,2 dB typical) Up to 40 meters communication by fiber optic cable Up to 100 hours of use before recharging High performance, high reliability Li-Mn battery PC direct connection via optical fiber to RS232/USB adapters Extremely lightweight: only 22 g!

The all-in-one solution that sets the standard for miniature optically coupled broadband isotropic E-field probes

Exceptionally compact spherical symmetrical configuration, lightweight and miniaturized electronics and excellent RF characteristics make the EP-600 series of RF electric field probes the ideal solution for all EMC/EMI testing (chambers and TEM/GTEM cells), biology and materials research, and all other applications requiring fast and accurate measurements with negligible or minimum interference by the probe. Accredited calibration on request.


Свернуть Развернуть
Основные возможности и технические характеристики

Main Features

5 kHz to 26,5 GHz frequency range Up to 66 dB dynamic, single range Symmetrical dipole configuration Excellent isotropy (down to 0,2 dB typical) Up to 40 meters communication by fiber optic cable Up to 100 hours of use before recharging High performance, high reliability Li-Mn battery PC direct connection via optical fiber to RS232/USB adapters Extremely lightweight: only 22 g!

The all-in-one solution that sets the standard for miniature optically coupled broadband isotropic E-field probes

Exceptionally compact spherical symmetrical configuration, lightweight and miniaturized electronics and excellent RF characteristics make the EP-600 series of RF electric field probes the ideal solution for all EMC/EMI testing (chambers and TEM/GTEM cells), biology and materials research, and all other applications requiring fast and accurate measurements with negligible or minimum interference by the probe. Accredited calibration on request.


  • 10 m fiber optic cable
  • optical/RS232 adapter
  • + RS232/USB adapter
  • PC utility WIN-EP600
  • charging fixture
  • A/C charger
  • tripod mounting tip
  • user’s manual
  • standard calibration certificate.
  • 10 m fiber optic cable
  • optical/RS232 adapter
  • + RS232/USB adapter
  • PC utility WIN-EP600
  • charging fixture
  • A/C charger
  • tripod mounting tip
  • user’s manual
  • standard calibration certificate.
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

64859-16
Пробники электрического поля
PMM EP-600, PMM EP-601, PMM EP-602, PMM EP-603
Фирма "Narda Safety Test Solutions S.r.l.", Италия
31.08.2021
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

64859-16
Пробники электрического поля
PMM EP-600, PMM EP-601, PMM EP-602, PMM EP-603
Фирма "Narda Safety Test Solutions S.r.l.", Италия
31.08.2021
Характеристики
Загрузить технические характеристики

EP-600, EP-601, EP-602, EP-603, EP-604

USB/RS232 Electric Field Probes

COMMON SPECIFICATIONS
Resolution 0,01 V/m
Sensors Six monopoles
Measurement mode X-Y-Z axis simultaneous sampling
Sampling rate 22 to 0,03 samples/s depending on filter settings
Digital filtering  Low-pass 2,3 to 28 Hz; 80 dB notch 50/60 Hz
Internal battery 3V, 5 mA/h, Li-Mn rechargeable
Operation time 100 hours @ 0,4 S/s, 28 Hz filter
Recharging time 48 hours for full operation time Partial charging allowed, e.g.: 8 hrs rech. = 12 hrs operation @ 5 S/s 1 hr rech. = 5 hrs operation @ 0,4 S/s
Internal data memory Serial no. - Calibration factors & date Firmware version
Communication Bidirectional fiber optic link
Fiber optic connector HFBR-0500
Fiber optic length 10 m, standard 20/40 m options
Fiber optic to PC Fiber optic to RS232 converter RS232 to USB converter
PC software Displays field, temperature, battery, sampling, filters, averaging, frequency setting manual data logging as text file
Operating temperature -10 °C + 50 °C
Temperature reading resolution 0,1 °C
Battery voltage reading resolution 10 mV
Probe holder tip 1/4 20 UNC female
Main specifications (see the user manual for complete information)
EP-600 EP-601 EP-602 EP-603 EP-604
Frequency Range 100 kHz to 9,25 GHz 10 kHz to 9,25 GHz 5 kHz to 9,25 GHz 300 kHz to 18 GHz 300 kHz to 26,5 GHz
Flatness Frequency correction OFF
1 to 150 MHz: 0,8 dB
0,5 to 6000 MHz: 1,6 dB
0,3 to 7500 MHz: 3,2 dB Frequency correction ON, typical
0,3 to 7500 MHz: 0,4 dB
Frequency correction OFF
0,1 to 150 MHz: 0,4 dB
0,05 to 6000 MHz: 1,6 dB
0,03 to 7500 MHz: 3,2 dB
Frequency correction ON, typical
0,05 to 7500 MHz: 0,4 dB
Frequency correction OFF
0,1 to 150 MHz: 0,4 dB
0,05 to 6000 MHz: 1,6 dB
0,03 to 7500 MHz: 3,2 dB Frequency correction ON, typical
0,05 to 7500 MHz: 0,4 dB
Frequency correction OFF
3 to 8200 MHz: 1,4 dB
1 to 12000 MHz: 2,4 dB
0,6 to 18000 MHz: 3,8 dB
Frequency correction ON, typical
0,3 to 18000 MHz: 0,4 dB
Frequency correction OFF
10 to 18000 MHz: 1,8 dB
3 to 23000 MHz: 3,2 dB

Frequency correction ON, typical
0,3 to 26500 MHz: 0,4 dB
Dynamic Range 0,14 to 140 V/m
60 dB single range
0,5 to 500 V/m
60 dB single range
1,5 to 1500 V/m
60 dB single range
0,17 to 170 V/m
60 dB single range
0,4 to 800 V/m
66 dB single range
Overload 300 V/m 1000 V/m 3000 V/m 350 V/m 1600 V/m
Dimensions (overall) 53mm 53 mm 53 mm 53 mm 45 mm
Weight (incl. 1 m fiber optic pigtail) 23 g 23 g 23 g 23 g 22 g

Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
EP-600
Пробник поля 100 кГц - 9,25 ГГц 0,14 - 140 В/м
По запросу
- шт +
EP-601
Пробник поля 10 кГц - 9,25 ГГц 0,5 - 500 В/м
По запросу
- шт +
EP-602
Пробник поля 5 кГц - 9,25 ГГц 1,5 - 1500 В/м
По запросу
- шт +
EP-603
Пробник поля 300 кГц - 18 ГГц 0,17 - 170 В/м
По запросу
- шт +
EP-604
Пробник поля 300 кГц - 26,5 ГГц 0,4 - 800 В/м
По запросу
- шт +
Аксессуары
FO-EP600/40
Опто-волоконный кабель для EP-60X, 40 м
По запросу
- шт +
FO-EP600/60
Опто-волоконный кабель для EP-60X, 60 м
По запросу
- шт +
FO-8053/10
Опто-волоконный кабель для OR-03, 10 м
По запросу
- шт +
FO-8053/20
Опто-волоконный кабель для OR-03, 20 м
По запросу
- шт +
FO-8053/40
Опто-волоконный кабель для OR-03, 40 м
По запросу
- шт +
FO-8053/50
Опто-волоконный кабель для OR-03, 50 м
По запросу
- шт +
650.000.158
Коническое зарядное устройство с пружиной
По запросу
- шт +
650.000.030
Адаптер переменного / постоянного тока, модель GS18A12-GP4A (с меткой PSE) и заземлением
По запросу
- шт +
231.800.091
Адаптер штатива ¼ - 20 UNC (розетка)
По запросу
- шт +
015.000.012
Литий-ионный аккумулятор для EP-60x (минимальный заказ 10 шт.)
По запросу
- шт +
TT-01
Телескопическое удлинение
По запросу
- шт +
041.000.010
Синий адаптер для оптического волокна
По запросу
- шт +
041.000.011
Серый адаптер для оптического волокна
По запросу
- шт +
8053-OC
Адаптер Оптическое волокно-RS232
По запросу
- шт +
8053-OC-PS
Дополнительный блок питания 8053-OC от адаптера переменного тока
По запросу
- шт +
TR-02A
Деревянный штатив с поворотным шарниром
По запросу
- шт +
SB-10
Блок управления переключением
По запросу
- шт +
OR-03
Программируемый оптический повторитель
По запросу
- шт +
FO-EP600/10
Опто-волоконный кабель для EP-60X, 10 м
По запросу
- шт +
FO-EP600/20
Опто-волоконный кабель для EP-60X, 20 м
По запросу
- шт +
