LSProbe 1.2 R пробник поля с лазерным питанияем 10 Гц - 12 ГГц, импульсные измерения

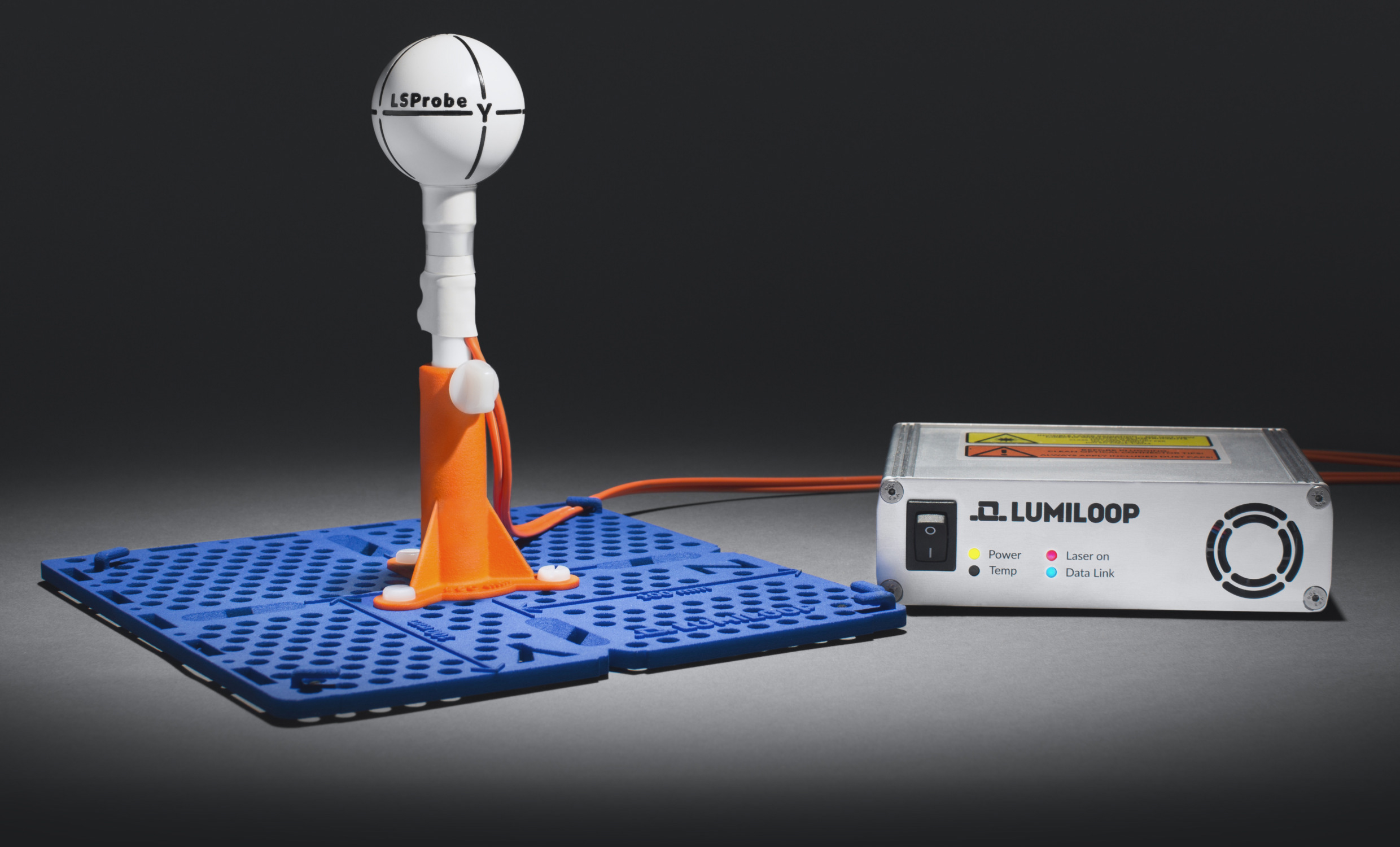

LSProbe 1.2 R
Для увеличения картинки наведите мышкой
LSProbe 1.2 RLSProbe 1.2 R
LSProbe 1.2 RLSProbe 1.2 R

Наличие: По запросу

По запросу
По запросу
По запросу

Измерители напряженности поля LSProbe 1.2 R Подробнее




LUMILOOP GmbH – это дочерняя компания, поддерживаемая Дрезденским технологическим университетом и финансируемая программой «Exist Research Transfer» Министерства экономики и энергетики Германии. Штаб-квартира компании находится в г. Дрезден, Германия.

Компания LUMILOOP разрабатывает и продает готовые к использованию оптические устройства для передачи энергии и данных; максимально миниатюрные системы с оптическим питанием.

Компания LUMILOOP предлагает следующую продукцию:





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Полевой пробник LSProbe 1.2 R является высокоскоростным и высокоточным пробником электрического поля с широким динамическим диапазоном. Его стандартный частотный диапазон в пределах от 10 кГц до 8,2 ГГц может быть расширен до диапазона 10 Гц - 12 ГГц. Лучшая в своем классе компенсация нелинейности, частоты и температуры гарантирует точные измерения в диапазоне от менее 0,1 до не менее 1000 В/м. Для многих частот достигается динамический диапазон 100 дБ, что позволяет проводить измерения поля при его напряженности более 10000 В/м. По запросу доступны индивидуальные варианты «X» для высокой напряженности поля, поддерживающие до 30000 В/м и с уровнем наступления повреждения 100000 В/м. Для получения подробной информации, пожалуйста, свяжитесь со службой поддержки компании LUMILOOP.

В соответствии со стандартами EN300 328 и EN301 893 для измерений эквивалентной изотропно-излучаемой мощности (EIRP) продуктов IoT (Интернета вещей) без антенных разъемов может использоваться одноосный режим непрерывной выборки, работающий со скоростью 2 Мвыб/с.

Работа лазерного датчика исключает необходимость подзарядки и замены батареи. С каждым полевым пробником предоставляются обширные данные собственной образцовой калибровки, которые автоматически обрабатываются программным обеспечением пробника LSProbe (TCP-сервер и графический интерфейс пользователя). Поддержка стороннего программного обеспечения по электромагнитной совместимости предоставляется для программных пакетов R&S EMC32, R&S ELEKTRA, Emcware, BAT-EMC, Tepto, Tile, Win6000, Compliance5 и Radimation.

Варианты пробника LSProbe 1.2 R
Вариант Диапазоны полосы низких частот Диапазоны полосы высоких частот
10 Гц - 10 кГц 10 кГц - 200 МГц 30 МГц - 8.2 ГГц 8.2 ГГц - 12 ГГц
А ... D Унаследованные варианты, включая LO, HI, HI+LO с собственной образцовой калибровкой до 6 ГГц.
E
F
G 15 кВ/м ✓
X
Специально разработан для работы с высокой частотой и напряженностью электрического поля, например, 30 кВ/м.

Документация и Примечания по применению (AN) пробника LSProbe 1.2 R

  • Руководство пользователя пробника LSProbe 1.2 R
  • AN1: Измерение средств преднамеренных помех
  • AN2: Измерение импульсных помех
  • AN3: Мониторинг испытуемого устройства с помощью нескольких пробников и с использованием ПО EMC32
  • AN4: Надежная работа пробников электрического поля LSProbe 1.2 R
  • AN5: Интеграция программного обеспечения по электромагнитной совместимости сторонних производителей для пробников электрического поля LSProbe 1.2 R
  • AN6: Калибровка пробников электрического поля LSProbe 1.2 R
  • AN7: Варианты пробника LSProbe 1.2 R

Аксессуары пробника LSProbe 1.2 R

Комплект расходных кабелей E2000

  • предотвращает загрязнение разъемов
  • быстрая и простая замена в случае подгорания разъема
  • включает два кабеля E2000 длиной 0,5 м для кабелей ST/FC
  • включает ответвители E2000 и ST/FC
  • Удлинитель оптоволоконного кабеля

  • дуплексный оптоволоконный кабель длиной 5/10/15/20 м с разъемами ST/FC
  • включает ответвитель ST/FC
  • кабель произвольной длины доступен по запросу
  • Настольная подставка для пробника

  • • быстрое позиционирование для настольных и наземных установок
  • • горизонтальное положение пробника с отступом 100 мм относительно всех краев
  • относительная диэлектрическая проницаемость лучше 2,7 при частоте 1 кГц
  • Монтажная стойка настольной подставки для пробника

  • для позиционирования центра датчиков поля на высоте 100 мм, 125 мм, 150 мм, 200 мм или 300 мм над поверхностью
  • точное выравнивание полевого пробника с быстрой установкой / снятием
  • относительная диэлектрическая проницаемость лучше 2,7 при частоте 1 кГц
  • Гибкая подставка для пробника

  • гибкие ножки штатива для универсального позиционирования
  • вертикальное положение в диапазоне примерно от 150 до 250 мм над поверхностью
  • прочные магнитные ножки с резиновым покрытием
  • отсутствуют металлические части
  • быстрая установка / снятие
  • Комплект для чистки оптоволоконного разъема

  • оптоволоконный микроскоп
  • контейнер с безворсовыми салфетками для чистки
  • ненаполненная пипетка /бутылка для изопропилового спирта (IPA)
  • запасные пылезащитные колпачки FC/ST и два фиксирующих колпачка E2000
  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Полевой пробник LSProbe 1.2 R является высокоскоростным и высокоточным пробником электрического поля с широким динамическим диапазоном. Его стандартный частотный диапазон в пределах от 10 кГц до 8,2 ГГц может быть расширен до диапазона 10 Гц - 12 ГГц. Лучшая в своем классе компенсация нелинейности, частоты и температуры гарантирует точные измерения в диапазоне от менее 0,1 до не менее 1000 В/м. Для многих частот достигается динамический диапазон 100 дБ, что позволяет проводить измерения поля при его напряженности более 10000 В/м. По запросу доступны индивидуальные варианты «X» для высокой напряженности поля, поддерживающие до 30000 В/м и с уровнем наступления повреждения 100000 В/м. Для получения подробной информации, пожалуйста, свяжитесь со службой поддержки компании LUMILOOP.

    В соответствии со стандартами EN300 328 и EN301 893 для измерений эквивалентной изотропно-излучаемой мощности (EIRP) продуктов IoT (Интернета вещей) без антенных разъемов может использоваться одноосный режим непрерывной выборки, работающий со скоростью 2 Мвыб/с.

    Работа лазерного датчика исключает необходимость подзарядки и замены батареи. С каждым полевым пробником предоставляются обширные данные собственной образцовой калибровки, которые автоматически обрабатываются программным обеспечением пробника LSProbe (TCP-сервер и графический интерфейс пользователя). Поддержка стороннего программного обеспечения по электромагнитной совместимости предоставляется для программных пакетов R&S EMC32, R&S ELEKTRA, Emcware, BAT-EMC, Tepto, Tile, Win6000, Compliance5 и Radimation.

    Варианты пробника LSProbe 1.2 R
    Вариант Диапазоны полосы низких частот Диапазоны полосы высоких частот
    10 Гц - 10 кГц 10 кГц - 200 МГц 30 МГц - 8.2 ГГц 8.2 ГГц - 12 ГГц
    А ... D Унаследованные варианты, включая LO, HI, HI+LO с собственной образцовой калибровкой до 6 ГГц.
    E
    F
    G 15 кВ/м ✓
    X
    Специально разработан для работы с высокой частотой и напряженностью электрического поля, например, 30 кВ/м.

    Документация и Примечания по применению (AN) пробника LSProbe 1.2 R

    • Руководство пользователя пробника LSProbe 1.2 R
    • AN1: Измерение средств преднамеренных помех
    • AN2: Измерение импульсных помех
    • AN3: Мониторинг испытуемого устройства с помощью нескольких пробников и с использованием ПО EMC32
    • AN4: Надежная работа пробников электрического поля LSProbe 1.2 R
    • AN5: Интеграция программного обеспечения по электромагнитной совместимости сторонних производителей для пробников электрического поля LSProbe 1.2 R
    • AN6: Калибровка пробников электрического поля LSProbe 1.2 R
    • AN7: Варианты пробника LSProbe 1.2 R

    Аксессуары пробника LSProbe 1.2 R

    Комплект расходных кабелей E2000

  • предотвращает загрязнение разъемов
  • быстрая и простая замена в случае подгорания разъема
  • включает два кабеля E2000 длиной 0,5 м для кабелей ST/FC
  • включает ответвители E2000 и ST/FC
  • Удлинитель оптоволоконного кабеля

  • дуплексный оптоволоконный кабель длиной 5/10/15/20 м с разъемами ST/FC
  • включает ответвитель ST/FC
  • кабель произвольной длины доступен по запросу
  • Настольная подставка для пробника

  • • быстрое позиционирование для настольных и наземных установок
  • • горизонтальное положение пробника с отступом 100 мм относительно всех краев
  • относительная диэлектрическая проницаемость лучше 2,7 при частоте 1 кГц
  • Монтажная стойка настольной подставки для пробника

  • для позиционирования центра датчиков поля на высоте 100 мм, 125 мм, 150 мм, 200 мм или 300 мм над поверхностью
  • точное выравнивание полевого пробника с быстрой установкой / снятием
  • относительная диэлектрическая проницаемость лучше 2,7 при частоте 1 кГц
  • Гибкая подставка для пробника

  • гибкие ножки штатива для универсального позиционирования
  • вертикальное положение в диапазоне примерно от 150 до 250 мм над поверхностью
  • прочные магнитные ножки с резиновым покрытием
  • отсутствуют металлические части
  • быстрая установка / снятие
  • Комплект для чистки оптоволоконного разъема

  • оптоволоконный микроскоп
  • контейнер с безворсовыми салфетками для чистки
  • ненаполненная пипетка /бутылка для изопропилового спирта (IPA)
  • запасные пылезащитные колпачки FC/ST и два фиксирующих колпачка E2000
  • Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    Не в реестре
    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Свернуть Развернуть
    Сведения о реестре СИ
    Номер в госреестре
    Не в реестре
    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Характеристики
    Загрузить технические характеристики

    Датчик поля LSProbe 1.2 R
    Поддерживаемые диапазоны частот Вариант
    10 кГц ... 8.2 ГГц E, F, G*
    10 Гц ... 10 кГц F
    8.2 ГГц ... 12 ГГц X
    Детекторы
    Низкая полоса (10 Гц) 10 кГц ... 200 МГц
    Высокая полоса 30 МГц ... 8.2 ГГц (12 ГГц)
    Диапазон напряженности поля Динамический диапазон
    10 Гц ... 30 МГц (F) <3 В/м ... >10 кВ/м, >70 дБ
    10 кГц ... 30 МГц (E, G) <1 В/м ... >10 кВ/м, >80 дБ
    30 МГц ... 6 ГГц (E, F) <0.1 В/м ... >1 кВ/м, >80 дБ
    6 ГГц ... 8.2 ГГц (E, F) <1 В/м ... >1 кВ/м, >60 дБ
    8.2 ГГц ... 12 ГГц (X) <100 В/м ... >1 кВ/м, >20 дБ
    Уровень наступления повреждения  >25 кВ/м
    Скорость выборки Минимальная ширина импульса
    Пакетный режим 2 Мвыб/с, 500 нс
    Непрерывный режим 500 Квыб/с, 2 мкс
    Одноосный непрерывный режим 2 Мвыб/с, 500 нс
    Время аналогового нарастания
    Низкая полоса, низкая пропускная способность 1.9 мс
    Низкая полоса, высокая пропускная способность 770 нс
    Высокая полоса 330 нс
    Разрешение <0.01 дБ
    Типичная погрешность изотропии наихудшего случая
    при 1 ГГц ±1.0 дБ
    при 3 ГГц ±1.7 дБ
    при 6 ГГц См. Прим. по применению 8.
    Точность амплитуды Сертифиц.. Cal. при PTB, Германия
    10 кГц ... 30 МГц ±0.6 дБ
    30 МГц ... 1 ГГц ±1.0 дБ
    1 ГГц ... 8.2 ГГц ±1.4 дБ
    Погрешность из-за нелинейности ±0.2 дБ относительно 10 В/м
    Температурная стабильность ±0.1 дБ
    Оптоволоконные соединители ST/FC
    Стандартные оптоволоконные кабели Постоянно подключенный кабель длиной 5 м, удлинитель ST/FC 15 м, два комплекта расходных кабелей E2000
    Макс. длина оптоволоконного кабеля 1,000 м
    Радиус изгиба оптоволоконного кабеля >30 мм
    Температура окружающей среды 10°C... 40 °C
    Размеры (Ш × Г × В) 46 × 46 × 114 мм3
    *) Вариант G с пониженной чувствительностью для работы с напряженностью поля 15 кВ/м
    Компьютерный интерфейс пробника LSProbe 1.2 R
    Интерфейс ПК USB 2.0
    Прикладное программное обеспечение TCP-сервер пробника LSProbe 1.2 R, Графический интерфейс пользователя пробника LSProbe 1.2 R
    Напряжение триггера 5 В
    Разъем триггера BNC
    Длина волны лазера 830 нм
    Лазер, макс. выходная мощность 1,000 мВт
    Класс лазера 1M
    Время выключения лазера 1 мс
    Оптоволоконные соединители ST/FC
    Кол-во оптоволоконных ответвителей >6
    Входное напряжение 5 В ±5 %
    Входной ток <3A
    Температура окружающей среды 10°C... 40 °C
    Размеры (Ш × Г × В) 135 × 120 × 38 мм3
    Сертификаты CE, IEC 60825-1:2014
    Отобранные межд ународные стандарты
    ISO 11451-2, WD11451-5, 11452-2,11452-11
    IEC 61000-4-3, 61000-4-21
    EN 300 328, 301 893
    Другие RTCA/DO-160

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    LSProbe 1.2 R Ver.E
    Система LSProbe 1.2 с пробником поля Вариант E (10 кГц - 8.2 ГГц)
    По запросу
    - шт +
    LSProbe 1.2 R Ver.F
    Система LSProbe 1.2 с пробником поля Вариант F (10 Гц - 8.2 ГГц)
    По запросу
    - шт +
    LSProbe 1.2 R Ver.G
    Система LSProbe 1.2 с пробником поля Вариант G (10 кГц - 8.2 ГГц, 15 кВ/м)
    По запросу
    - шт +
    Аксессуары
    1300
    Транспортный кейс для пробника LSProbe 1.2 R
    По запросу
    - шт +
    1301
    Транспортный кейс для систмы LSProbe 1.2 R
    По запросу
    - шт +
    1302
    Удлинитель оптического волоконного кабеля, 5 м
    По запросу
    - шт +
    1303
    Удлинитель оптического волоконного кабеля, 10 м
    По запросу
    - шт +
    1304
    Удлинитель оптического волоконного кабеля, 15 м
    По запросу
    - шт +
    1305
    Удлинитель оптического волоконного кабеля, 20 м
    По запросу
    - шт +
    1306
    Гибкая подставка для зондов
    По запросу
    - шт +
    1307
    Настольная подставка для зондов - Основание
    По запросу
    - шт +
    1308
    Настольная подставка для зондов - Стойка 100 мм
    По запросу
    - шт +
    1309
    Настольная подставка для зондов - Стойка 125 мм
    По запросу
    - шт +
    1310
    Настольная подставка для зондов - Стойка 150 мм
    По запросу
    - шт +
    1311
    Настольная подставка для зондов - Стойка 200 мм
    По запросу
    - шт +
    1312
    Настольная подставка для зондов - Стойка 300 мм
    По запросу
    - шт +
    1314
    Соединительный кабельный комплект
    По запросу
    - шт +
    1316
    Подставка для зонда напольная с монтажным кронштейном
    По запросу
    - шт +
    1317
    Подставка для зонда напольная, дополнительный монтажный кронштейн
    По запросу
    - шт +
    1319
    Комплект для чистки оптоволоконного разъема (вкл. волоконный микроскоп)
    По запросу
    - шт +
    1320
    Адаптер E2000 для соединительного кабельного комплекта
    По запросу
    - шт +
    1321
    Удлинитель оптического волоконного кабеля, 30 м
    По запросу
    - шт +
    1322
    Удлинитель оптического волоконного кабеля, 50 м
    По запросу
    - шт +
    1331
    Кабельный барабан, маленький
    По запросу
    - шт +
    1332
    Кабельный барабан, большой
    По запросу
    - шт +
    1335
    Удлинитель волоконно-оптического кабеля, для использования вне помещений, 30 м
    По запросу
    - шт +
    1336
    Удлинитель волоконно-оптического кабеля, для использования вне помещений, 50m
    По запросу
    - шт +
    1341
    Кабельный барабан, двойной, маленький
    По запросу
    - шт +
    1345
    Двойной волоконно-оптический удлинитель, для использования вне помещений, 30m
    По запросу
    - шт +
    1351
    Соединительный кабельный комплект, длина кабеля 6.0 м + 0.5 м
    По запросу
    - шт +
    Опция
    1202
    Аккредитованная калибровка ISO 17025 для LSProbe 1.2 , 10 кГц - 8,2 ГГц
    По запросу
    - шт +
    1221
    Продление гарантии LSProbe 1.2 R
    По запросу
    - шт +
    1003
    LSProbe 1.2 R Интерфейс связи с ПК
    По запросу
    - шт +
    1004
    LSProbe 1.2 R Программный пакет
    По запросу
    - шт +
    1011
    Пробник поля LSProbe 1.2 R , Вариант E (10 кГц - 8.2 ГГц)
    По запросу
    - шт +
    1012
    Пробник поля LSProbe 1.2 R , Вариант F (10 Гц - 8.2 ГГц)
    По запросу
    - шт +
    1013
    Пробник поля LSProbe 1.2 R , Вариант G (10 кГц - 8.2 ГГц, 15 кВ/м)
    По запросу
    - шт +
    1201
    Аккредитованная калибровка ISO 17025 для LSProbe 1.2 , 10 кГц - 6 ГГц
    По запросу
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Справочная документация

    Узнайте, как использовать данный продукт для решения конкретных измерительных задач.
    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
