Объемные резонаторы Damaskos для измерения комплексных диэлектрической, магнитной проницаемости, тангенса угла потерь

Объемные резонаторы
Для увеличения картинки наведите мышкой

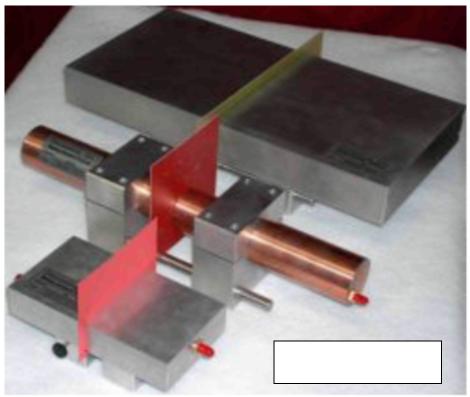

Объемные резонаторы
Объемные резонаторы
НаличиеПо запросу
По запросу
По запросу
По запросу
Измерители свойств материалов Объемные резонаторы Подробнее
Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Стандартные резонаторы

Модель Минимальная резонансная частота
полого резонатора (ГГц)
Рабочая полоса частот
полого резонатора (ГГц)
500HC 0.1 0,1 ... > 1,1
125HC 0.4 0,4 ... > 4
08 0.8 0,8 ... > 5
06 1.1 1,1 ... > 5,5
03 2.2 2,2 ... 15
006 11.0 11,0 ... 50



  • ε', ε", tanδ, DK, DF
  • Идеально подходит для следующих материалов:
  • Печатные платы, x-компоненты и y-компоненты
  • Слоистые материалы
  • Подложки
  • Тонкие диэлектрические материалы
  • Пеноматериалы
  • Тонкие слои краски
  • Полосы частот (две октавы – декада)
  • Программное обеспечение CAVITY™
  • Вспомогательные компоненты HiTempTM

  • Свернуть Развернуть
    Основные возможности и технические характеристики

    Стандартные резонаторы

    Модель Минимальная резонансная частота
    полого резонатора (ГГц)
    Рабочая полоса частот
    полого резонатора (ГГц)
    500HC 0.1 0,1 ... > 1,1
    125HC 0.4 0,4 ... > 4
    08 0.8 0,8 ... > 5
    06 1.1 1,1 ... > 5,5
    03 2.2 2,2 ... 15
    006 11.0 11,0 ... 50



  • ε', ε", tanδ, DK, DF
  • Идеально подходит для следующих материалов:
  • Печатные платы, x-компоненты и y-компоненты
  • Слоистые материалы
  • Подложки
  • Тонкие диэлектрические материалы
  • Пеноматериалы
  • Тонкие слои краски
  • Полосы частот (две октавы – декада)
  • Программное обеспечение CAVITY™
  • Вспомогательные компоненты HiTempTM

  • Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    ТЕСТЕР ТОНКИХ ЛИСТОВ – двухкоординатные тестеры (x и y)


    Тестеры тонких листов диэлектрических материалов модели 03, 125 HC и 08 Тестеры тонких листов компании DI предназначены для измерения комплексной диэлектрической проницаемости (DK и DF) материалов с низкими потерями – например, тонких диэлектрических материалов, пленок, подложек, печатных плат, пеноматериалов, тонких слоев краски, очень тонких керамических материалов. Полоса частот обычно составляет от двух октав до декады. Для этих резонаторов не требуется выполнение какой-либо подготовки образцов и их очень просто использовать. Измерения выполняются очень быстро и характеризуются высокой повторяемостью. При соблюдении определенных условий могут выполняться измерения при высокой и низкой температурах.
    Модель 125 – Пленка (2,0 мила)
    f (ГГц) ε' ε" v
    0,4 2,331 0,002 0,0008
    1,2 2,340 0,001 0,0005
    2,0 2,346 0,001 0,0004
    2,8 2,344 0,001 0,0004
    3,6 2,346 0,001 0,0004
    4,5 2,348 0,001 0,0005
    5,3 2,346 0,001 0,0003
    6,1 2,349 0,001 0,0006
    Модель 08 – Пленка (2,0 мила)
    f (ГГц) ε' ε" tanδ
    0.8 2.316 0.001 0.0003
    1.3 2.312 0.001 0.0004
    1.9 2.312 0.000 0.0002
    2.6 2.316 0.000 0.0002
    3.2 2.312 0.001 0.0004
    3.9 2.313 0.001 0.0004
    4.6 2.308 0.000 0.0002
    6.0 2.305 0.001 0.0006


    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    500HC
    Объемные резонаторы Damaskos для измерения комплексных диэлектрической, магнитной проницаемости, тангенса угла потерь
    По запросу
    - шт +
    125HC
    Объемные резонаторы Damaskos для измерения комплексных диэлектрической, магнитной проницаемости, тангенса угла потерь
    По запросу
    - шт +
    08
    Объемные резонаторы Damaskos для измерения комплексных диэлектрической, магнитной проницаемости, тангенса угла потерь
    По запросу
    - шт +
    06
    Объемные резонаторы Damaskos для измерения комплексных диэлектрической, магнитной проницаемости, тангенса угла потерь
    По запросу
    - шт +
    03
    Объемные резонаторы Damaskos для измерения комплексных диэлектрической, магнитной проницаемости, тангенса угла потерь
    По запросу
    - шт +
    006
    Объемные резонаторы Damaskos для измерения комплексных диэлектрической, магнитной проницаемости, тангенса угла потерь
    По запросу
    - шт +
