Измерители свойств материалов Коаксиальные платформы Подробнее




Американская компания Damaskos Inc - производитель тестовых платформ для измерения свойств материалов с более чем 24-х летним опытом в области электромагнетизма. Компания имеет большую базу знаний и опыт практической реализации технологий измерений свойств различных материалов, таких как радио поглощаемый материал, плоские обтекатели, магнитные материалы, ферриты, тонкие листы диэлектриков, жидкие материалы, биологические материалы, порошковые материалы и др.

Для измерений диэлектрических и магнитных свойств материалов, тангенса угла… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
ПЛАТФОРМЫ С КОАКСИАЛЬНЫМИ ВОЛНОВОДАМИ РАЗБОРНОГО ТИПА

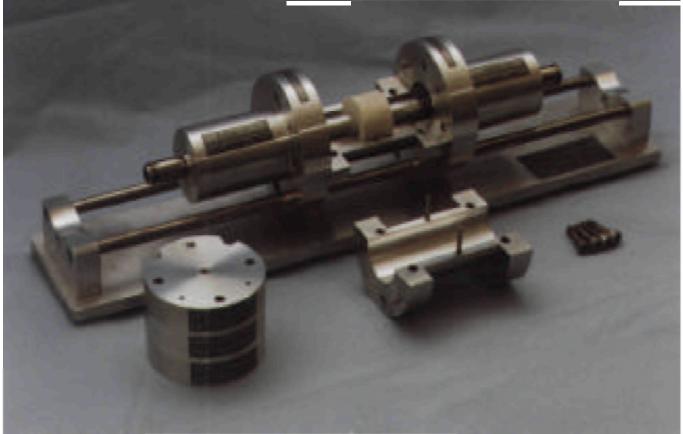

Модель 1500T с держателями образцов для различных частот, образцами для проведения контрольного тестирования и эталонами

 Двухпортовые платформы с коаксиальными волноводами DI используются для измерений ε (диэлектрическая проницаемость) и µ (магнитная проницаемость) твердых материалов, поддающихся механической обработке, и жидкостей. При использовании алгоритмов управления измерительными устройствами и обработки данных MuEpCoax™ или MU-EPSLN™ для диапазона от 1 МГц до 20 ГГц поддерживается большое число однопортовых и двухпортовых измерительных схем. В состав этих платформ входят держатели образцов разборного типа для обеспечения хорошего контакта с образцами надлежащего размера и направляющие для плавного перемещения портов и для установки держателя и эталонов. Эти платформы поставляются с эталонами для калибровки типа TRL/LRL и/или другими эталонами.
 Коаксиальные волноводы большого размера используются при измерении параметров сыпучих материалов.
 Используются различные конфигурации для измерения вносимых потерь тонких экранирующих материалов и ячейки для измерения магнитной и диэлектрической проницаемости порошков, жидкостей и биологических материалов
  • Универсальные платформы для измерения магнитной/диэлектрической проницаемости
  • Двухпортовые измерения и
  • Однопортовые измерения
  • Измерение
  • Горные породы • Сыпучие материалы
  • Ферриты • Жидкости
  • Эластомеры с металлическими наполнителями • Биологические материалы
  • Смолы • Пластмассы
  • Твердые материалы
  • Экранирующие материалы
  • Держатель разборного типа
  • Прецизионная крепежная оснастка
  • Простая установка
  • Надежный контакт с образцами
  • Эталоны для калибровки типа TRL/LRL
  • Программное обеспечение MuEpCoax™/MU-EPSLN™
  • Обычно используемые анализаторы
  • Стандартные размеры*
    Модель Тип Макс. частота
    3000T 3,0" 1 ГГц
    1500T 1,5" 2 ГГц
    1000T 1,0" 4 ГГц
    M14T 14 мм 8 ГГц
    M07T 7 мм 18 ГГц
    *Другие размеры предоставляются по запросу. Соединители APC7, N или 3,5-миллиметровые соединители.


    Свернуть Развернуть
    Основные возможности и технические характеристики
    ПЛАТФОРМЫ С КОАКСИАЛЬНЫМИ ВОЛНОВОДАМИ РАЗБОРНОГО ТИПА


    Модель 1500T с держателями образцов для различных частот, образцами для проведения контрольного тестирования и эталонами

     Двухпортовые платформы с коаксиальными волноводами DI используются для измерений ε (диэлектрическая проницаемость) и µ (магнитная проницаемость) твердых материалов, поддающихся механической обработке, и жидкостей. При использовании алгоритмов управления измерительными устройствами и обработки данных MuEpCoax™ или MU-EPSLN™ для диапазона от 1 МГц до 20 ГГц поддерживается большое число однопортовых и двухпортовых измерительных схем. В состав этих платформ входят держатели образцов разборного типа для обеспечения хорошего контакта с образцами надлежащего размера и направляющие для плавного перемещения портов и для установки держателя и эталонов. Эти платформы поставляются с эталонами для калибровки типа TRL/LRL и/или другими эталонами.
     Коаксиальные волноводы большого размера используются при измерении параметров сыпучих материалов.
     Используются различные конфигурации для измерения вносимых потерь тонких экранирующих материалов и ячейки для измерения магнитной и диэлектрической проницаемости порошков, жидкостей и биологических материалов
  • Универсальные платформы для измерения магнитной/диэлектрической проницаемости
  • Двухпортовые измерения и
  • Однопортовые измерения
  • Измерение
  • Горные породы • Сыпучие материалы
  • Ферриты • Жидкости
  • Эластомеры с металлическими наполнителями • Биологические материалы
  • Смолы • Пластмассы
  • Твердые материалы
  • Экранирующие материалы
  • Держатель разборного типа
  • Прецизионная крепежная оснастка
  • Простая установка
  • Надежный контакт с образцами
  • Эталоны для калибровки типа TRL/LRL
  • Программное обеспечение MuEpCoax™/MU-EPSLN™
  • Обычно используемые анализаторы
  • Стандартные размеры*
    Модель Тип Макс. частота
    3000T 3,0" 1 ГГц
    1500T 1,5" 2 ГГц
    1000T 1,0" 4 ГГц
    M14T 14 мм 8 ГГц
    M07T 7 мм 18 ГГц
    *Другие размеры предоставляются по запросу. Соединители APC7, N или 3,5-миллиметровые соединители.


    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    Платформа для измерения характеристик материалов модели M14T


    Показана модель M14T, полностью укомплектованная эталонами и образцом для проведения контрольного тестирования

    Модель M14T двухпортовой платформы для измерения характеристик с использованием коаксиальных волноводов представляет собой универсальную схему для измерения диэлектрической и магнитной проницаемости материалов. При использовании программного обеспечения MuEpCoax™ компании Damaskos, Inc можно измерять магнитную проницаемость, диэлектрическую проницаемость и тангенс угла диэлектрических потерь ферритов, диэлектрических, биологических материалов и жидкостей в диапазоне от 1 МГц до 8 ГГц. Эта платформа полностью укомплектована калибровочными эталонами, держателями образцов, образцом для проведения контрольного тестирования и другими средствами измерения. Измерительная схема M14T/MuEpCoax™ может применяться с обычно используемыми векторными анализаторами. На рисунке показано измерение магнитной проницаемости образца из феррита в диапазоне от 1 МГц до 1 ГГц.


    Платформы для измерения характеристик материалов разборного типа

    Модель 1000T с соединителями 3,5 мм, типа N и APC/GPC 7

     Показанная выше двухпортовая платформа модели 1000-T диаметром в один дюйм используется для измерения диэлектрической и магнитной проницаемости материалов. В состав этой платформы входит держатель образцов разборного типа для обеспечения хорошего контакта с образцами и смонтированные на направляющих адаптеры для простого размещения портов и для установки эталонов и держателя. Эталоны для калибровки типа TRL/LRL могут использоваться на частотах до 4 ГГц.
     Показанная ниже платформа модели M07T диаметром в семь миллиметров используется для измерения диэлектрической и магнитной проницаемости материалов на частотах до 20 ГГц. Эта платформа комплектуется калибровочными эталонами и нагрузками.
     Обе этих схемы поддерживают опции выполнения однопортовых и двухпортовых измерений с обычно используемыми анализаторами, в которых управление измерительными устройствами и обработка данных выполняется с использованием программных пакетов MU-EPSLN™ или MuEpCoax™ компании Damaskos, Inc.


    Двухпортовая платформа модели M07T

    ИЗМЕРИТЕЛЬНЫЕ СХЕМЫ С ДВУХПОРТОВЫМИ ЯЧЕЙКАМИ ДЛЯ ЖИДКОСТЕЙ

    Двухпортовые ячейки для жидкостей компании DI используются для измерения комплексной диэлектрической проницаемости и объемной проводимости жидкостей, влажных материалов и порошков в диапазоне частот от 1 МГц до 18 ГГц (в зависимости от размера ячейки). Размер ячейки также используется в качестве показателя сыпучих материалов и кусковых материалов. Эти измерительные схемы полностью комплектуются эталонами для калибровки типа TRL/LRL или эталонами для калибровки при разомкнутой цепи/при замкнутой цепи/при подключенной нагрузке, вертикальной стойкой, средствами загрузки и программным пакетом управления измерительными устройствами и обработки данных MU-EPSLN™ компании DI. MU-EPSLN™ поддерживает однопортовые и двухпортовые конфигурации для измерения диэлектрической и магнитной проницаемости жидкостей и твердых материалов. Также предоставляется держатель образцов разборного типа для твердых материалов. Также предоставляются однопортовые контрольные ячейки для жидкостей.

    Идеально для следующих материалов:

    Стандартные размеры:

    Биологические материалы

    Модель/тип

    Влажные почвы

    3000T, 3,0"

    Порошки

    1500T, 1,5"

    Загрязненные масла

    1000T, 1,0"

    Продукты

    M14T, 14 мм

    Гели

    M07T, 7 мм





    ИЗМЕРИТЕЛЬНЫЕ СХЕМЫ С ДВУХПОРТОВЫМИ ЯЧЕЙКАМИ ДЛЯ ЖИДКОСТЕЙ

    Измерительная схема модели 1000T со стойкой

    Двухпортовые ячейки для жидкостей компании DI используются для измерения комплексной диэлектрической проницаемости биологических материалов, водных растворов и других материалов в диапазоне частот от 1 МГц до 20 ГГц. Эти измерительные схемы полностью комплектуются эталонами для калибровки типа TRL/LRL или эталонами для калибровки при разомкнутой цепи/при замкнутой цепи/при подключенной нагрузке, вертикальной стойкой, средствами загрузки и программным пакетом управления измерительными устройствами и обработки данных MU-EPSLN™ компании DI.


    Стандартные размеры*

    Модель

    Тип

    3000T

    3,0"

    1500T

    1,5"

    1000T

    1,0"

    M14T

    14 мм

    M07T

    7 мм


    ИЗМЕРИТЕЛЬ ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ ДЛЯ БИОЛОГИЧЕСКИХ МАТЕРИАЛОВ И ЖИДКОСТЕЙ

    Ячейка для жидкостей модели 1500T
    Двухпортовая ячейка модели 1500 используется для измерения комплексной диэлектрической проницаемости и объемной проводимости жидкостей, продуктов и биологических образцов. Эта схема комплектуется калибровочными эталонами для номинального режима работы в диапазоне частот от единиц мегагерц (МГц) до единиц гигагерц (ГГц). Монтаж на стойке обеспечивает простую установку портов и эталонов. Также предоставляются однопортовые контрольные ячейки для жидкостей.






    ОДНОПОРТОВЫЕ ИЗМЕРИТЕЛЬНЫЕ СХЕМЫ С КОАКСИАЛЬНЫМ УПЛОТНИТЕЛЕМ/ЯЧЕЙКАМИ ДЛЯ ЖИДКОСТЕЙ

    Модель 1500 и модель M07

    Однопортовые коаксиальные ячейки модели 1500 и M07 предназначены для измерения диэлектрической и магнитной проницаемости прессованных порошков, жидкостей и твердых материалов. Модель 1500 с размером 1,5 дюйма идеально подходит для грубых материалов – например, кристаллов, почвы, асфальт и веществ, загруженных в связующий материал. Прецизионный поршень уплотняет образцы из порошков, малоупругие материалы (например, смолы) и используется для измерения объема и плотности образцов.

    Для большинства измерений управление измерительными устройствами и обработка данных может выполняться программными пакетами MuEpCoax™ или MU-EPSLN™. Предоставляются закороченные и разомкнутые нагрузки. Обе модели могут устанавливаться на нагревательных плитах с температурой до 150 °C. Также предоставляются вспомогательные компоненты HiTempTM, нагреватель с источником питания, температурный датчик, цифровой индикатор и воздушное охлаждение.

    Стандартные измерительные схемы

    Модель

    Размер

    Тип

    Рабочий диапазон

    1500

    1,5"

    Уплотнитель/ ячейка для жидкостей

    1 МГц ... 3 ГГц

    M07

    7 мм

    Уплотнитель/ ячейка для жидкостей

    1 МГц ... 20 ГГц

    M07L

    7 мм

    Только ячейка для жидкостей

    1 МГц ... 20 ГГц

  • Однопортовое измерение μ и ε
  • Измерение
  • Порошок
  • Жидкости
  • Зола, земля, размельченный бетон
  • Эластомеры с наполнителями и смолы
  • Диэлектрические и магнитные материалы
  • Программное обеспечение MuEpCoax™/MU-EPSLN™
  • Обычно используемые анализаторы
  • Вспомогательные компоненты HiTempTM/HiPressTM


  • Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    3000T
    Коаксиальные платформы Damaskos для измерения диэлектрической и магнитной проницаемости твердых, сыпучих материалов и жидкостей, биологических материалов
    По запросу
    - шт +
    1500T
    Коаксиальные платформы Damaskos для измерения диэлектрической и магнитной проницаемости твердых, сыпучих материалов и жидкостей, биологических материалов
    По запросу
    - шт +
    1000T
    Коаксиальные платформы Damaskos для измерения диэлектрической и магнитной проницаемости твердых, сыпучих материалов и жидкостей, биологических материалов
    По запросу
    - шт +
    M14T
    Коаксиальные платформы Damaskos для измерения диэлектрической и магнитной проницаемости твердых, сыпучих материалов и жидкостей, биологических материалов
    По запросу
    - шт +
    M07T
    Коаксиальные платформы Damaskos для измерения диэлектрической и магнитной проницаемости твердых, сыпучих материалов и жидкостей, биологических материалов
    По запросу
    - шт +
    1500
    Уплотнитель/ ячейка для жидкостей
    По запросу
    - шт +
    M07
    Уплотнитель/ ячейка для жидкостей
    По запросу
    - шт +
    M07L
    Только ячейка для жидкостей
    По запросу
    - шт +
