Волноводные платформы Damaskos для измерения диэлектрической и магнитной проницаемости твердых, сыпучих материалов и жидкостей, биологических материалов

Волноводные платформы
Для увеличения картинки наведите мышкой
Волноводные платформы
Волноводные платформы

Наличие: По запросу

По запросу
По запросу
По запросу

Измерители свойств материалов Волноводные платформы Подробнее




Американская компания Damaskos Inc - производитель тестовых платформ для измерения свойств материалов с более чем 24-х летним опытом в области электромагнетизма. Компания имеет большую базу знаний и опыт практической реализации технологий измерений свойств различных материалов, таких как радио поглощаемый материал, плоские обтекатели, магнитные материалы, ферриты, тонкие листы диэлектриков, жидкие материалы, биологические материалы, порошковые материалы и др.

Для измерений диэлектрических и магнитных свойств материалов, тангенса угла… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

СХЕМЫ С ВОЛНОВОДАМИ ДЛЯ ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК МАТЕРИАЛОВ
WR975, два порта, монтаж  на направляющих


  • WR1500 ... WR10
  • - 490 МГц ... 110 ГГц

  • Большие волноводы
  • - Монтаж на направляющих

     Измерительная схема для G-диапазона


  • Полная комплектация
  • Двухпортовые измерительные схемы

    -  Прецизионные держатели образцов для различных частотных диапазонов

    -  Точное совмещение

    -  Адаптеры

    -   Калибровка типа TRL/LRL, калибровка с использованием эталонов малых смещений

    -   Контрольный образец

    -  Программное обеспечение

    -  Обучение

  • Универсальные платформы
  • Платформы HiTemp™

  • УНИВЕРСАЛЬНЫЕ ПЛАТФОРМЫ С ВОЛНОВОДАМИ


    Универсальная платформа модели G-Ka

    Универсальные платформы компании Damaskos, Inc. обеспечивают использование двухпортовых схем с волноводами. Плавное прямолинейное перемещение по направляющим обеспечивает выполнение калибровки типа TRL/LRL и калибровки с использованием эталонов малых смещений и установку держателей с минимальным изгибом кабелей. Благодаря этому возможно выполнение прецизионной калибровки, что особенно важно при измерении ε (диэлектрическая проницаемость) и µ (магнитная проницаемость) диэлектрических и магнитных материалов. Показанная выше платформа может использоваться в шести частотных диапазонах – G, J, X, P, K и Ka. Большие платформы предназначены для использования в S-диапазоне и R-диапазоне (WR430).



    Универсальная платформа HiTemptm модели S-P

    Данная платформа для размещения схем для диапазонов S – P и комплектуется термопарным датчиком, цифровым индикатором температуры, источником питания, держателями образцов HiTemp™ для различных частотных диапазонов, воздушным охлаждением адаптеров. Выше показана схема для X-диапазона.

    Свернуть Развернуть
    Основные возможности и технические характеристики

    СХЕМЫ С ВОЛНОВОДАМИ ДЛЯ ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК МАТЕРИАЛОВ
    WR975, два порта, монтаж  на направляющих


  • WR1500 ... WR10
  • - 490 МГц ... 110 ГГц

  • Большие волноводы
  • - Монтаж на направляющих

     Измерительная схема для G-диапазона


  • Полная комплектация
  • Двухпортовые измерительные схемы

    -  Прецизионные держатели образцов для различных частотных диапазонов

    -  Точное совмещение

    -  Адаптеры

    -   Калибровка типа TRL/LRL, калибровка с использованием эталонов малых смещений

    -   Контрольный образец

    -  Программное обеспечение

    -  Обучение

  • Универсальные платформы
  • Платформы HiTemp™

  • УНИВЕРСАЛЬНЫЕ ПЛАТФОРМЫ С ВОЛНОВОДАМИ


    Универсальная платформа модели G-Ka

    Универсальные платформы компании Damaskos, Inc. обеспечивают использование двухпортовых схем с волноводами. Плавное прямолинейное перемещение по направляющим обеспечивает выполнение калибровки типа TRL/LRL и калибровки с использованием эталонов малых смещений и установку держателей с минимальным изгибом кабелей. Благодаря этому возможно выполнение прецизионной калибровки, что особенно важно при измерении ε (диэлектрическая проницаемость) и µ (магнитная проницаемость) диэлектрических и магнитных материалов. Показанная выше платформа может использоваться в шести частотных диапазонах – G, J, X, P, K и Ka. Большие платформы предназначены для использования в S-диапазоне и R-диапазоне (WR430).



    Универсальная платформа HiTemptm модели S-P

    Данная платформа для размещения схем для диапазонов S – P и комплектуется термопарным датчиком, цифровым индикатором температуры, источником питания, держателями образцов HiTemp™ для различных частотных диапазонов, воздушным охлаждением адаптеров. Выше показана схема для X-диапазона.

    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре
    Характеристики
    Загрузить технические характеристики

    Модели волноводов
    Диапазон Частота Соединитель Опция использования при высокой температуре
    W 75 ... 110 ГГц W
    E 60 ... 90 ГГц W
    V 50 ... 75 ГГц V
    F 40 ... 60 ГГц V
    Q 33 ... 50 ГГц V, 2,4 мм
    U 26 ... 40 ГГц K, 2,4 мм
    K 18 ... 26 ГГц K, 2,4 мм
    P 12,4 ... 18 ГГц GPC-7 ДА
    X 8,2 ... 12,4 ГГц GPC-7 ДА
    J 5,85 ... 8,2 ГГц GPC-7 ДА
    G 3,95 ... 5,85 ГГц GPC-7 ДА
    S 2,6 ... 3,95 ГГц N ДА
    R 1700 ... 2600 МГц N
    WR650 1120 ... 1700 МГц N
    WR975 750 ... 1120 МГц N
    WR1150 640 ... 960 МГц N
    WR1500 490 ... 750 МГц N

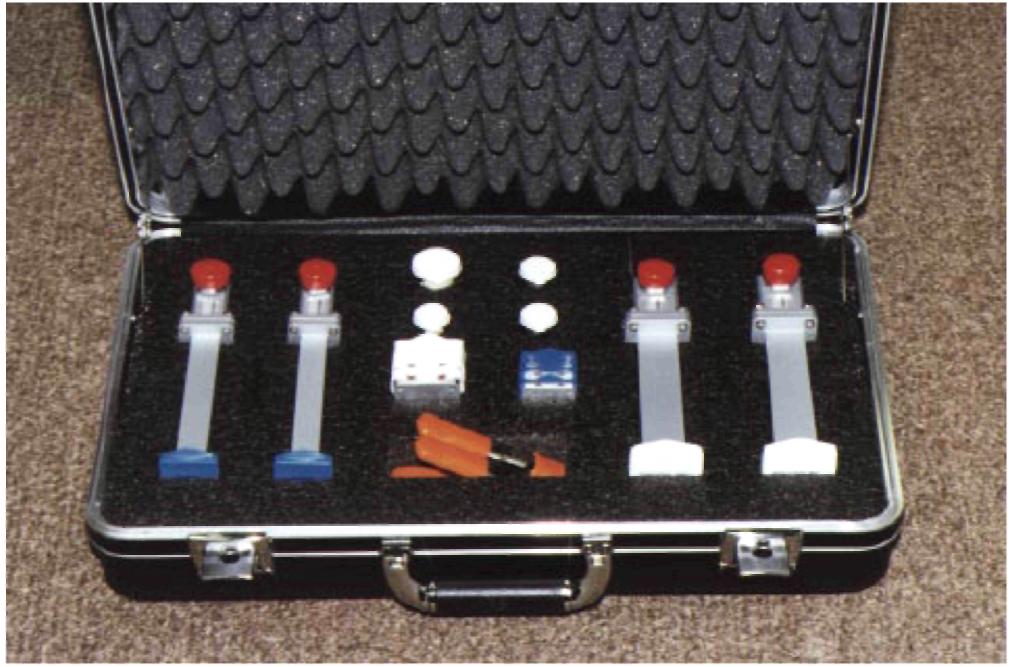

     КАЛИБРОВОЧНЫЕ КОМПЛЕКТЫ ДЛЯ ИЗМЕРЕНИЙ ХАРАКТЕРИСТИК МАТЕРИАЛОВ С ИСПОЛЬЗОВАНИЕМ ВОЛНОВОДОВ
    Точное разделение S-диапазона и P-диапазона
    S11 -62,8 ± 3,1 дБ
    S21 -0,0002 ± 0,005 дБ
    S12 -0,0008 ± 0,006 дБ
    S22 -63,5 ± 5,0 дБ
    Держатели образцов для проверки повторяемости характеристик в G-диапазоне (3,95 ... 5,8 ГГц) после калибровки с использованием эталонов DI
    Калибровочные комплекты для прецизионных измерений характеристик материалов с использованием волноводов компании DI (Damaskos, Inc.) предназначены для стандартных размеров волноводов от WR1500 (490 ... 750 МГц) до WR10 (75 ... 110 ГГЦ). Эти комплекты укомплектованы держателями образцов для различных частотных диапазонов, предназначенными для надежного контакта с образцами надлежащего размера, и обеспечивают выполнение калибровки типа TRL/LRL («пропускание-отражение-линия»/«линия-отражение-линия») или калибровку с использованием эталонов малых смещений во всем диапазоне частот волноводов. Эти комплекты поставляются в футляре вместе с крепежом, гаечным ключом и образцом для проведения контрольного тестирования материалов. Компания DI обеспечивает надлежащее совмещение и соединение компонентов комплекта для калибровки с фланцами существующих волноводов, либо полностью комплектует измерительные схемы с адаптерами «коаксиальная линия-волновод». В качестве дополнительной опции может применяться многодиапазонная универсальная платформа, обеспечивающая минимизацию изгибов кабелей при выполнении калибровки и измерений и предназначенная для моделей, используемых при комнатной температуре и при высокой температуре.
     Программное обеспечение MuEpWvGd™ или MU-EPSLN™ компании DI предоставляет пользователям возможность выполнения калибровки, и обеспечивает управление устройствами и предварительную обработку данных во время измерения комплексной магнитной проницаемости (µ) и диэлектрической проницаемости (ε).
