Американская компания Damaskos Inc - производитель тестовых платформ для измерения свойств материалов с более чем 24-х летним опытом в области электромагнетизма. Компания имеет большую базу знаний и опыт практической реализации технологий измерений свойств различных материалов, таких как радио поглощаемый материал, плоские обтекатели, магнитные материалы, ферриты, тонкие листы диэлектриков, жидкие материалы, биологические материалы, порошковые материалы и др.
Для измерений диэлектрических и магнитных свойств материалов, тангенса угла… подробнее

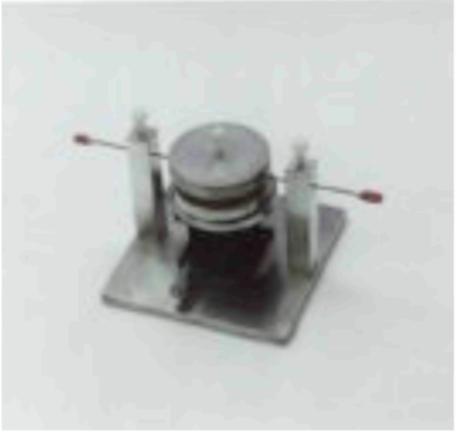

Резонатор Кортни модели 300C
Идеально подходит для следующих материалов:
Точное измерение ε
Резонансы TE011 от 2 до 30 ГГц в зависимости от размеров образцов
Характерные особенности
- Прогнозируемые процедуры для подготовки к обнаружению резонансов и подстройки размеров
- Прогнозируемые процедуры для идентификации резонансных мод и вычисления ε и tanδ
- Прогнозируемые процедуры для измерения потерь резонаторов с использованием одного и двух стрежней
- Управление обычно используемыми анализаторамиВспомогательные компоненты HiTempTM
Резонатор Кортни модели 300C
Идеально подходит для следующих материалов:
Точное измерение ε
Резонансы TE011 от 2 до 30 ГГц в зависимости от размеров образцов
Характерные особенности
- Прогнозируемые процедуры для подготовки к обнаружению резонансов и подстройки размеров
- Прогнозируемые процедуры для идентификации резонансных мод и вычисления ε и tanδ
- Прогнозируемые процедуры для измерения потерь резонаторов с использованием одного и двух стрежней
- Управление обычно используемыми анализаторамиВспомогательные компоненты HiTempTM
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
По тел.: +7 (495) 105 96 88 или
Написать нам письмо: info@micro-electronics.ru
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
|
Номер в Госреестре |
Наименование СИ |
Обозначение типа СИ |
Изготовитель |
Срок свидетельства или заводской номер |
|---|---|---|---|---|
| Не в реестре | ||||
ИЗМЕРИТЕЛЬ ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ С РЕЗОНАТОРОМ КОРТНИ
Схемы с резонаторами Кортни компании DI обеспечивают измерение ε и tanδ цилиндрических образцов из керамики и диэлектрических материалов с низкими потерями. Эти схемы предназначены для работы в режимах Teonp и, прежде всего, в режиме TE011. Выполнение этих режимов практически не зависит от качества контакта с образцом, которое может значительно ухудшить точность измерений при увеличении ε. Для облегчения идентификации режима перемещается верхняя пластина, изменяя, таким образом, резонансную частоту режимов ТМ и HEM. В зависимости от размеров образцов и диэлектрической проницаемости, измерение характеристик материалов с ε от 2 до 150 и выше выполняется с использованием резонансов в режиме TE011 в диапазоне частот от 2 до 30 ГГц. Диаметр и высота образца совместно с оценочным значением ε используются для прогнозирования значения резонансной частоты.
Этот резонатор может использоваться для измерения температурного коэффициента резонансной частоты в диапазоне от -50 °C до +100 °C
Керамический контрольный образец, резонатор Кортни модели 400C
ИЗМЕРИТЕЛЬ ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ С РЕЗОНАТОРОМ КОРТНИ
Результаты измерения TMonp
|
Материал |
Образец |
f (ГГц) |
Режим TE |
ε' |
tanδ |
|
Керамика A
|
#1 |
5,160 |
011 |
79,31 |
0,000514 |
|
#1 |
8,514 |
021 |
79,15 |
|
|
|
#2 |
5,155 |
011 |
79,46 |
0,000525 |
|
|
#2 |
8,506 |
021 |
79,31 |
|
|
|
Керамика B
|
#1 |
7,577 |
011 |
36,67 |
0,000158 |
|
#1 |
12,478 |
021 |
36,67 |
|
|
|
#2 |
7,593 |
011 |
36,51 |
0,000142 |
|
|
#2 |
12,467 |
021 |
36,49 |
|
|
|
#3 |
7,571 |
011 |
36,73 |
0,000142 |
|
|
#3 |
12,467 |
021 |
36,73 |
|
|
|
Керамика C
|
|
11,962 |
011 |
37,46 |
0,000537 |
|
18,621 |
021 |
37,33 |
|
||
|
26,458 |
031 |
37,28 |
|
||
|
Керамика D
|
|
1,743 |
011 |
127,17 |
0,001903 |
|
5,389 |
014 |
127,64 |
|
||
|
6,057 |
043 |
127,09 |
|
||
|
Ризолит 1422 |
|
11,637 |
11 |
2,55 |
0,000727 |
|
Фторопласт |
|
13,328 |
11 |
2,08 |
0,000337 |
Керамика E – Температурный коэффициент резонансной частоты – Режим TE011
|
Температура (°C) |
f (ГГц) |
Q |
ε |
tanδ |
|
50 |
7,576321 |
2974 |
36,85823 |
0,000189 |
|
55 |
7,576480 |
2944 |
36,85667 |
0,000193 |
|
60 |
7,576565 |
2907 |
36,85584 |
0,000197 |
|
65 |
7,576649 |
2903 |
36,85502 |
0,000198 |
|
70 |
7,576709 |
2876 |
36,85443 |
0,000201 |
|
75 |
7,576758 |
2853 |
36,85395 |
0,000204 |
|
80 |
7,576793 |
2843 |
36,85361 |
0,000205 |
|
85 |
7,576817 |
2848 |
36,85338 |
0,000204 |
|
90 |
7,576845 |
2797 |
36,85310 |
0,000211 |
|
95 |
7,576846 |
2810 |
36,85309 |
0,000209 |
|
100 |
7,576862 |
2793 |
36,85294 |
0,000211 |
