Технические характеристики

Приведенные характеристики являются типовыми, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.

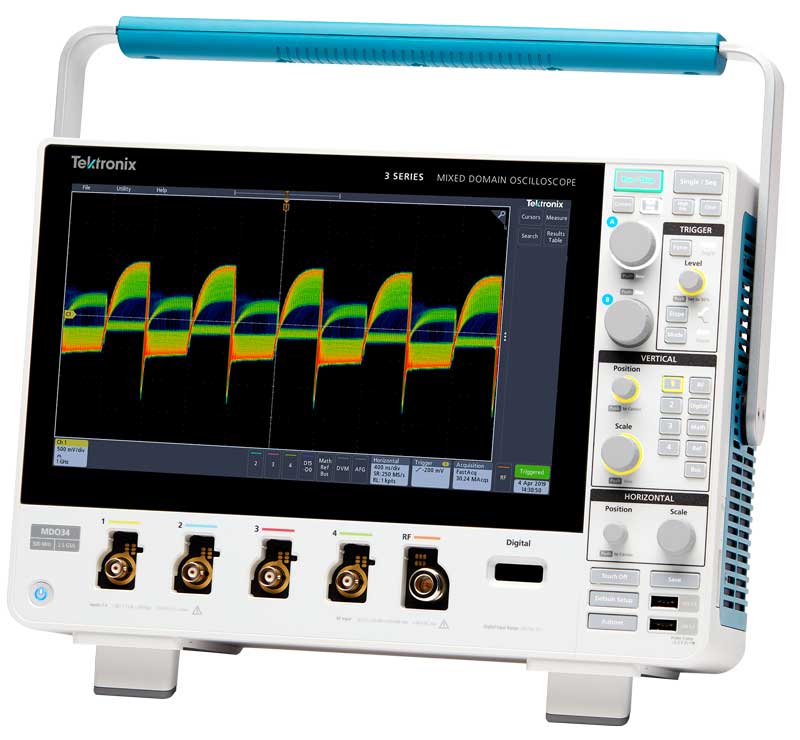

	MDO32 и MDO34
Аналоговая полоса пропускания	100 МГц	100 МГц	200 МГц	200 МГц	350 МГц	350 МГц	500 МГц	500 МГц	1 ГГц	1 ГГц
Число аналоговых каналов	2	4	2	4	2	4	2	4	2	4
Время нарастания (тип., расчет.) (скорость развертки 10 мВ/дел. при входной нагрузке 50 Ом)	4 нс	4 нс	2 нс	2 нс	1,14 нс	1,14 нс	800 пс	800 пс	400 пс	400 пс
Частота дискретизации (1 канал)	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	5 Гвыб./с	5 Гвыб./с
Частота дискретизации (2 канала)	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	5 Гвыб./с	5 Гвыб./с
Частота дискретизации (4 канала)	–	2,5 Гвыб./с	–	2,5 Гвыб./с	–	2,5 Гвыб./с	–	2,5 Гвыб./с	–	2,5 Гвыб./с
Длина записи (1 канал)	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.
Длина записи (2 канала)	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.	10 Мвыб.
Длина записи (4 канала)	–	10 Мвыб.	–	10 Мвыб.	–	10 Мвыб.	–	10 Мвыб.	–	10 Мвыб.
Число цифровых каналов с опцией 3-MSO	16	16	16	16	16	16	16	16	16	16
Число выходных каналов генератора сигналов произвольной формы и стандартных функций с опцией 3-AFG	1	1	1	1	1	1	1	1	1	1
Число каналов анализатора спектра	1	1	1	1	1	1	1	1	1	1
Диапазон частот анализатора спектра с опцией 3-SA1	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц	9 кГц – 1,0 ГГц
Диапазон частот анализатора спектра с опцией 3-SA31	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц	9 кГц – 3,0 ГГц

Осциллограф

Аппаратное ограничение полосы пропускания

Для моделей с полосой пропускания ≥350 МГц

20 МГц или 250 МГц

Для моделей с полосой пропускания 100 МГц и 200 МГц

20 МГц

Режим связи по входу

перем. ток, пост. ток

Входное сопротивление

1 МОм ±1%, 50 Ом ±1%

Чувствительность по вертикали

1 МОм

От 1 мВ/дел. до 10 В/дел.

50 Ом

От 1 мВ/дел. до 1 В/дел.

Разрешение по вертикали

8 бит (11 бит в режиме высокого разрешения)

Максимальное входное напряжение

1 МОм

300 В _{ср. кв.} (КАТ. II) с пиковыми значениями ≤ ±425 В

50 Ом

5 В _{ср. кв.} с пиковыми значениями ≤ ±20 В

Погрешность усиления постоянного напряжения

±1,5% при чувствительности не менее 5 мВ/дел., увеличивается со скоростью 0,10%/°C при температуре выше 30 °C

±2,0% при чувствительности 2 мВ/дел., увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C

±2,5% при чувствительности 1 мВ/дел., увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C

±3,0% при переменном коэффициенте усиления, увеличивается со скоростью 0,10 %/°C при температуре выше 30 °C

Развязка между каналами (тип.)

Для двух любых каналов с одинаковой чувствительностью по вертикали – ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания

Случайный шум, режим выборки, оконечная нагрузка 50 Ом, полная полоса пропускания (тип.)

	1 мВ/дел.	100 мВ/дел.	1 мВ/дел.
1 ГГц	-	1,98 мВ	17,07 мВ
500 МГц	-	1,54 мВ	13,47 мВ
350 МГц	-	1,7 мВ	12,7 мВ
200 МГц	111 мкВ	1,6 мВ	15,19 мВ
100 МГц	98 мкВ	1,38 мВ	15,87 мВ

Диапазон смещения

Чувствительность по вертикали (В/дел.)	Диапазон смещения
	Входное сопротивление 1 МОм	Входное сопротивление 50 Ом
от 1 мВ/дел. до 50 мВ/дел.	±1 В	±1 В
от 50,5 мВ/дел до 99,5 мВ/дел.	±0,5 В	±0,5 В
от 100 мВ/дел. до 500 мВ/дел.	±10 В	±10 В
от 505 мВ/дел. до 995 мВ/дел.	±5 В	±5 В
от 1 мВ/дел. до 10 В/дел.	±100 В	±5 В

Система горизонтального отклонения аналоговых каналов

Диапазон скорости развертки

Модели с полосой пропускания 1 ГГц

от 400 пс/дел. до 1000 с/дел.

Модели с полосой пропускания ≤500 МГц

от 1 нс/дел. до 1000 с/дел.

Максимальная продолжительность захвата при максимальной частоте дискретизации (все каналы/половина каналов)

Модели с полосой пропускания 1 ГГц

4/2 мс

Модели с полосой пропускания ≤500 МГц

4/4 мс

Диапазон задержки развертки

от -10 делений до 5000 с

Диапазон компенсации сдвига фаз между каналами

±125 нс

Погрешность генератора развертки

±10 х 10 -6 в любом интервале ≥1 мс

Система запуска

Режимы запуска

Автоматический, ждущий, однократный

Режим входа запуска

Связь по постоянному току, по переменному току, ФВЧ (подавление частоты >50 кГц), ФНЧ (подавление частоты <50 кГц), подавление шума (снижение чувствительности)

Диапазон удержания запуска

от 20 нс до 8 с

Чувствительность запуска (тип.)

По перепаду импульса, связь по пост. току

Источник сигнала запуска	Чувствительность
Вход любого аналогового канала	0,75 деления от 0 до 50 МГц, увеличивается до 1,3 деления при номинальной полосе (от 1 мВ/дел. до 4,98 мВ/дел.) ≥ 5 мВ/дел.: 0,4 деления от 0 до 50 МГц, увеличивается до 1 деления при номинальной полосе
Вспомогательный вход (внешний); доступен только в 2-канальных приборах	200 мВ от 0 до 50 МГц, увеличивается до 500 мВ при 200 МГц
Сеть питания	Постоянная

Диапазоны уровней запуска

Любой входной канал

±8 делений от центра экрана, ±8 делений от 0 В, если выбран вход с ФНЧ

Вспомогательный вход (внешний)

±8 В

Сеть питания

Фиксированный уровень, приблизительно 50 % от напряжения сети

Индикация частоты сигнала запуска

Шестиразрядный частотомер для сигнала запуска.

Типы запуска

По перепаду

По положительному, отрицательному или любому перепаду сигнала в любом канале. Возможна связь по постоянному току, переменному току, ФНЧ, ФВЧ и подавление шума.

Последовательность (B-триггер)

Задержка запуска по времени: от 9,2 нс до 8 с. Или задержка запуска по событиям: от 1 до 4 000 000 событий. Задержка запуска по событиям отсутствует при выборе любого перепада (“Either”).

Длительность импульса

Запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению или попадает в пределы или за пределы указанного диапазона.

Время ожидания

Запуск, если в течение указанного периода времени (от 4 нс до 8 с) не обнаружено ни одного события изменения уровня.

Рант

Запуск по импульсу, который пересек один порог, но не пересек второй порог перед повторным пересечением первого.

По логическому выражению

Запуск в том случае, если некоторое логическое выражение состояния каналов принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени. Любой из входов можно использовать в качестве источника тактового сигнала, по перепаду которого проверяется логическое выражение. Логические значения (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех входных каналов, определяются как Высокое, Низкое или Безразлично.

Установка и удержание

Запуск по нарушениям времени установки и времени удержания между сигналом тактовой частоты и появлением данных на любом из входных каналов.

Запуск по времени установки и времени удержания	Описание
Диапазон времени установки	от -0,5 нс до 1,024 мс
Диапазон времени удержания	от 1,0 нс до 1,024 мс
Диапазон суммы времен установки и удержания	от 0,5 нс до 2,048 мс

Время нарастания/спада

Запуск по перепадам импульсов, крутизна которых больше или меньше указанного значения. Перепад может быть положительным, отрицательным или любым в диапазоне от 4,0 нс до 8 с.

Видеосигнал

Запуск по всем строкам, нечетным, четным или всем полям видеосигналов стандартов NTSC, PAL и SECAM.

Запуск по видеосигналам 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60

и по специальным видеосигналам с двух- и трехуровневой синхронизацией.

Параллельная шина (при наличии опции 3-MSO)

Запуск по значениям данных на параллельной шине. Размер данных, передаваемых по параллельной шине, равен от 1 до 20 битов (от цифровых и аналоговых каналов). Поддерживаются двоичные и шестнадцатеричные числа.

Система захвата данных

Режимы захвата данных

Выборка

Захват значений выборок

Обнаружение пиковых значений

Захват глитчей длительностью 1,5 нс (модели с полосой пропускания 1 ГГц), 2,0 нс (модели с полосой пропускания 500 МГц), 3,0 нс (модели с полосой пропускания 350 МГц), 5,0 нс (модели с полосой пропускания 200 МГц), 7,0 нс (модели с полосой пропускания 100 МГц) при всех скоростях развертки.

Усреднение

Усреднение от 2 до 512 осциллограмм.

Огибающая

Огибающая минимумов-максимумов представляет данные, полученные в результате обнаружения пиковых значений в течение нескольких захватов. Число сигналов в огибающей выбирается от 1 до 2000 и до бесконечности.

Высокое разрешение

Усреднение серии захватов в реальном времени уменьшает случайный шум и повышает разрешение по вертикали.

Прокрутка

Прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел.

FastAcq®

Режим захвата FastAcq оптимизирует прибор для анализа динамических сигналов и захвата редких событий. В моделях с полосой пропускания 1 ГГц захватывается >280 000 осциллограмм/с, в моделях с полосой пропускания от 100 МГц до 500 МГц – >235 000 осциллограмм/с.

Измерение параметров сигнала

Курсоры

Осциллограмма и экран

Автоматизированные измерения (во временной области)

Измеряется 30 параметров, до четырех из которых можно вывести на экран одновременно. Возможно измерение следующих параметров: период, частота, задержка, время нарастания, время спада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, значение от пика до пика, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных фронтов, число отрицательных фронтов, площадь и площадь периода.

Автоматические измерения (в частотной области)

3 вида, результаты одного из которых могут быть отображены на экране. Возможно измерение следующих параметров: мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот.

Статистическая обработка результатов

Среднее значение, минимум, максимум, стандартное отклонение.

Опорные уровни

Определяемые пользователем опорные уровни для автоматизированных измерений можно указывать в процентах или в физических единицах.

Стробирование

Выделение конкретного события в захваченном сигнале для его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала.

Математическая обработка осциллограмм

Арифметические операции

Сложение, вычитание, умножение и деление сигналов.

Математические функции

Интегрирование, дифференцирование, быстрое преобразование Фурье

БПФ

Распределение амплитуды по частоте. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса.

Математическая обработка спектра

Сложение и вычитание трасс спектра в частотной области.

Расширенные математические функции

Возможно определение расширенных алгебраических выражений, включающих осциллограммы, опорные осциллограммы, математические функции (БПФ, интегрирование, дифференцирование, логарифм, экспонента, корень квадратный, модуль, синус, косинус, тангенс, радикал, степень), скалярные значения, до двух определяемых пользователем переменных и результаты параметрических измерений (период, частота, задержка, положительный фронт, отрицательный фронт, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, скважность положительных импульсов, скважность отрицательных импульсов, положительный глитч, отрицательный глитч, размах глитчей, значение от пика до пика, амплитуда, среднеквадратическое значение, среднеквадратическое за период, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее за период, площадь, площадь за период и графики тренда). например, (Intg(Ch1 - Mean(Ch1)) × 1,414 × VAR1).

Действие, выполняемое при обнаружении события

События

Действия не выполняются при появлении запуска или после заданного числа захватов (от 1 до 1 000 000)

Действия

Прекращение захвата, запоминание осциллограммы в файле, сохранение снимка экрана, распечатка снимка экрана, выдача импульса с вспомогательного выхода AUX OUT, сигнал удаленного интерфейса SRQ, передача уведомлений по электронной почте и выдача визуального уведомления.

Повторение

Повторение действия при обработке события (от 1 до 1 000 000 и бесконечности)

Измерение параметров источников питания (опция)

Измерения показателей качества источника питания

V_{ср. кв}, V_{пик-фактора}, частота, I_{ср. кв.,}, I_{пик-фактора}, активная мощность, полная мощность, реактивная мощность, коэффициент мощности, сдвиг фазы.

Измерение коммутационных потерь

Потери мощности

T_вкл., T_выкл., проводимость, полн.

Потери энергии

T_вкл., T_выкл., проводимость, полн.

Гармонические составляющие

THD-F, THD-R, среднеквадратическое значение. Графическое и табличное представление гармоник. Тестирование согласно IEC61000-3-2, Класс A и MIL-STD-1399, раздел 300А

Измерение пульсаций

V_{пульсаций} и I_{пульсаций}.

Анализ модуляции

Графическое представление модуляции длительности положительного импульса, длительности отрицательного импульса, периода, частоты, скважности положительных и отрицательных импульсов.

Область безопасной работы

Графическое представление и тестирование по маске области безопасной работы импульсных силовых приборов.

измерения dV/dt и dI/dt

Измерение скорости нарастания напряжения и тока с помощью курсоров.

Анализатор спектра

(требует опции 3-SA1 или 3-SA3)

Полоса захвата

Все модели: 1 ГГц с опцией 3-SA1 или 3 ГГц с опцией 3-SA

Полоса обзора

Все модели: от 9 кГц до 1 ГГц с опцией 3-SA1 или до 3 ГГц с опцией 3-SA

Полоса разрешения

от 20 Гц до 150 МГц, настройка с кратностью шага 1-2-3-5

Опорные уровни

от -140 до +20 дБм, шаг 5 дБм

Вертикальная шкала

Цена деления вертикальной шкалы от 1 дБ/дел. до 20 дБ/дел. с кратностью шага 1-2-5

Положение по вертикали

от -100 дел. до +100 дел. (отображается в дБ)

Единицы измерения по вертикали

дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА

Отображаемый средний уровень шума (DANL)

9 кГц – 50 кГц

< -109 дБм/Гц (< -113 дБм/Гц, тип.)

50 кГц – 5 МГц

< -126 дБм/Гц (< -130 дБм/Гц, тип.)

5 МГц – 2 ГГц

< -136 дБм/Гц (< -140 дБм/Гц, тип.)

2 ГГц – 3,0 ГГц

< -126 дБм/Гц (< -130 дБм/Гц, тип.)

Отображаемый средний уровень шума при подключенном предусилителе TPA-N-PRE

Предусилитель в режиме автом., опорный уровень -40 дБм

от 9 кГц до 50 кГц

< -117 дБм/Гц (< -121 дБм/Гц, тип.)

от 50 кГц до 5 МГц

< -136 дБм/Гц (< -140 дБм/Гц, тип.)

от 5 МГц до 2 ГГц

< -146 дБм/Гц (< -150 дБм/Гц, тип.)

от 2 ГГц до 3 ГГц

< -136 дБм/Гц (< -140 дБм/Гц, тип.)

Паразитные составляющие

Гармонические искажения 2-го^​ порядка (> 100 МГц)

< -55 дБн (< -60 дБн, тип.)

Гармонические искажения 3-го^​ порядка (> 100 МГц)

< -53 дБн (< -58 дБн, тип.)

Интермодуляционные искажения 2-го^​ порядка (> 15 МГц)

< -55 дБн (< -60 дБн, тип.)

Интермодуляционные искажения 3-го^​ порядка (> 15 МГц)

< -55 дБн (< -60 дБн, тип.)

Остаточные паразитные составляющие

< -78 дБм (< -84 дБм тип., опорный уровень ≤ -15 дБм, нагрузка 50 Ом на РЧ входе)

На частоте 2,5 ГГц

< -62 дБм (< -73 дБм, тип.)

На частоте 1,25 ГГц

< -76 дБм (< -82 дБм, тип.)

Перекрёстные помехи в анализаторе спектра от каналов осциллографа

частота на входе ≤800 МГц:

< -60 дБ относительно опорного уровня (тип.)

частота на входе от >800 МГц до 2 ГГц:

< -40 дБ относительно опорного уровня (тип.)

Фазовый шум на частоте 1 ГГц (немодулированный сигнал)

10 кГц

< -81 дБн/Гц (< -85 дБн/Гц, тип.)

100 кГц

< -97 дБн/Гц (< -101 дБн/Гц, тип.)

1 МГц

< -118 дБн/Гц (< -122 дБн/Гц, тип.)

Погрешность измерения уровня

Опорный уровень от 10 дБм до -15 дБм. Входной уровень изменяется от опорного уровня на 40 дБм в сторону уменьшения. Спецификации без учета погрешности рассогласования.

от +18 °C до +28 °C

от 9 кГц до 1,5 ГГц < ±1 дБм (<±0,4 дБм тип.)

от 1,5 ГГц до 2,5 ГГц < ±1,3 дБм (<±0,6 дБм тип.)

от 2,5 ГГц до 3 ГГц < ±1,5 дБм (<±0,7 дБм тип.)

Выход за пределы рабочего диапазона

< ±2,0 дБм

Погрешность измерения уровня при подключенном предусилителе TPA-N-PRE

Режим предусилителя установлен на “Auto” (Автом.). От установленного опорного уровня 10 дБм до -40 дБм. Входной уровень изменяется от опорного уровня на 30 дБм в сторону уменьшения. Спецификации без учета погрешности рассогласования.

от +18 °C до +28 °C

< ±1,5 дБм (тип.) при любом состоянии предусилителя

Выход за пределы рабочего диапазона

< ±2,3 дБм (тип.) при любом состоянии предусилителя

Погрешность измерения частоты

±(([погрешность опорной частоты] x [частота маркера]) + (полоса обзора/750 + 2)) Гц; погрешность опорной частоты = 10х10-6 (10 Гц/МГц)

Максимальный рабочий уровень входного сигнала

Средняя долговременная мощность

+20 дБм (0,1 Вт)

Максимальный безопасный уровень постоянного напряжения

±40 В пост.тока

Максимальная безопасная мощность (немодулир. сигнал)

+33 дБм (0,1 Вт)

Максимальная безопасная мощность (импульс)

+45 дБм (32 Вт) при длительности импульса <10 мкс, скважности <1 % и опорном уровне ≥ +10 дБм

Максимальный рабочий входной уровень при подключенном предусилителе TPA-N-PRE

Средняя долговременная мощность

+20 дБм (0,1 Вт)

Максимальный безопасный уровень постоянного напряжения

±20 В пост.тока

Максимальная безопасная мощность (немодулир. сигнал)

+30 дБм (1 Вт)

Максимальная безопасная мощность (импульс)

+45 дБм (32 Вт) при длительности импульса <10 мкс, скважности <1 %, опорном уровне ≥ +10 дБм

Типы трасс в частотной области

нормальный, усреднение, удержание максимума, удержание минимума

Методы обнаружения

положительный пик, отрицательный пик, усреднение, выборка

Автоматические маркеры

Идентификация от 1 до 11 пиков на основе значений регулируемого пользователем порога и размаха.

Ручные маркеры

Два ручных маркера используются для индикации частоты, амплитуды, плотности шума и фазового шума

Маркеры

Считывание показаний в режиме "Absolute" или "Delta"

Окна БПФ

Окно БПФ	Коэффициент
Кайзера	2,23
Прямоугольное	0,89
Хемминга	1,30
Хеннинга	1,44
Блэкмана-Харриса	1,90
С плоской вершиной	3,77

Генератор сигналов произвольной формы и стандартных функций

(требуется опция 3-AFG)

Сигналы

Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал.

Синусоидальный

Диапазон частот

от 0,1 Гц до 50 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5,0 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} на нагрузке 50 Ом

Неравномерность АЧХ (тип.)

±0,5 дБ на частоте 1 кГц (±1,5 дБ для амплитуды <20 мВ_{пик-пик})

Полный коэффициент гармоник (тип.)

1 %, нагрузка 50 Ом

2 % для амплитуды < 50 мВ и частоты > 10 МГц

3 % для амплитуды < 20 мВ и частоты > 10 МГц

Динамический диапазон без паразитных составляющих (SFDR), (тип.)

-40 дБн (В _{пик-пик} ≥ 0,1 В); -30 дБн (В _{пик-пик} ≤ 0,1 В), нагрузка 50 Ом

Прямоугольный/импульсный сигнал

Диапазон частот

от 0,1 Гц до 25 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5,0 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} на нагрузке 50 Ом

Коэффициент заполнения

от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее

Разрешение коэффициента заполнения

0,1%

Минимальная длительность импульса (тип.)

10 нс

Время нарастания/спада (тип.)

5 нс (от 10% до 90%)

Разрешение длительности импульса

100 пс

Глитч (тип.)

< 4% для скачков сигнала, больших 100 мВ

Асимметрия

±1% ±5 нс, при коэффициенте заполнения 50%

Джиттер (ср. кв. TIE, тип.)

< 500 пс

Пилообразный/треугольный

Диапазон частот

от 0,1 Гц до 500 кГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5,0 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} на нагрузке 50 Ом

Коэффициент симметрии

от 0% до 100%

Разрешение симметрии

0,1%

Постоянный ток

Диапазон уровней (тип.)

±2,5 В в режиме с высоким импедансом; ±1,25 В на нагрузке 50 Ом

Случайный шум

Диапазон амплитуды

от 20 мВ _{пик-пик} до 5 В _{пик-пик} в режиме с высоким импедансом; от 10 мВ _{пик-пик} до 2,5 В_{пик-пик}, нагрузка 50 Ом

Разрешение амплитуды

от 0% до 100%, шаг 1%

sin(x)/x (sinc)

Диапазон частот (тип.)

от 0,1 Гц до 2 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 3,0 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{п ик-пик} до 1,5 В _{пик-пик} на нагрузке 50 Ом

Функция Гаусса

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 2,5 В _{пик-пик} в режиме с высоким импедансом; от 10 мВ _{пик-пик} до 1,25 В_{пик-пик} на нагрузке 50 Ом

Функция Лоренца

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 2,4 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 1,2 В_{пик-пик} на нагрузке 50 Ом

Экспоненциальное нарастание/спад

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 2,5 В _{пик-пик} в режиме с высоким импедансом; от 10 мВ _{пик-пик} до 1,25 В_{пик-пик} на нагрузке 50 Ом

Функция гаверсинуса

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 2,5 В _{пик-пик} в режиме с высоким импедансом; от 10 мВ _{пик-пик} до 1,25 В_{пик-пик} на нагрузке 50 Ом

Кардиосигнал (тип.)

Диапазон частот

от 0,1 Гц до 500 кГц

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} на нагрузке 50 Ом

Сигнал произвольной формы

Объем памяти

от 1 до 128 000 точек

Диапазон амплитуды

от 20 мВ_{пик-пик} до 5 В_{пик-пик} в режиме с высоким импедансом; от 10 мВ_{пик-пик} до 2,5 В_{пик-пик} на нагрузке 50 Ом

Частота повторения

от 0,1 Гц до 25 МГц

Частота дискретизации

250 Мвыб./с

Погрешность частоты

Синусоидальный и пилообразный сигналы

130 х 10e-6 (частота < 10 кГц)

50 х 10e-6 (частота ≥ 10 кГц)

Прямоугольный и импульсный сигналы

130 х 10e-6 (частота < 10 кГц)

50 х 10e-6 (частота ≥ 10 кГц)

Разрешение

0,1 Гц или 4 разряда; выбирается большее

Погрешность амплитуды сигнала

±[ (1,5% от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц)

Постоянное смещение

Диапазон постоянного смещения

±2,5 В в режиме с высоким импедансом;

±1,25 В на нагрузке 50 Ом

Разрешение постоянного смещения

1 мВ в режиме с высоким импедансом;

500 мкВ на нагрузке 50 Ом

Погрешность постоянного смещения

±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]

увеличивается на 3 мВ при повышении температуры на каждые 10 °C, начиная от +25 °C

Логический анализатор

(требуется опция 3-MSO)

Система вертикального отклонения цифровых каналов

Число входных каналов

16 цифровых каналов (D15 – D0)

Пороги

Общая настройка для группы из 8 каналов

Выбор значений порогов

ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем

Диапазон значений порогов, настраиваемых пользователем

от -15 В до +25 В

Максимальное входное напряжение

от -20 до +30 В

Погрешность установки порога

±(130 мВ + 3% от установленного порога)

Максимальный динамический диапазон входного сигнала

50 В_{пик-пик} (зависит от установленного порога)

Минимальный размах напряжения

500 мВ

Входное сопротивление

101 кОм

Входная емкость пробника

8 пФ

Разрешение по вертикали

1 бит

Система горизонтального отклонения цифровых каналов

Максимальная частота дискретизации (основной режим)

500 Мвыб./с (разрешение 2 нс)

Максимальная длина записи (основной режим)

10 млн. точек

Максимальная частота дискретизации (режим MagniVu)

8,25 Гвыб./с (разрешение 121,2 пс)

Максимальная длина записи (режим MagniVu)

10 000 точек с центрированием относительно точки запуска

Минимальная обнаруживаемая длительность импульса (тип.)

2 нс

Сдвиг фаз между каналами (тип.)

500 пс

Максимальная частота переключения входа

250 МГц (Максимальная частота синусоидального сигнала, точно воспроизводимого в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.)

Анализатор протоколов последовательных шин

Поддерживается автоматический запуск, декодирование и поиск для последовательных шин I²C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD (ISO и не ISO), LIN, FlexRay, MIL-STD-1553, ARINC429 и аудиошин.

Информацию о продуктах, поддерживающих стандарты последовательных шин, см. втехническом описании «Анализ и запуск по сигналам последовательных шин».

Типы запуска

I²C (опция)

Запуск по старту, повторному старту, стопу, пропущенному ACK, адресу (7 или 10 бит), данным или адресу и данным на шинах I²C со скоростью до 10 Мбит/с.

SPI (опция)

Запуск по SS, началу кадра, MOSI, MISO или MOSI и MISO при передаче данных по шинам SPI со скоростью до 50,0 Мбит/с.

RS-232/422/485/UART (опция)

Запуск по стартовому биту передачи, стартовому биту приема, концу передаваемого пакета, концу принимаемого пакета, передаваемым данным, принимаемым данным, ошибке четности передачи и ошибке четности приема при скорости до 10 Мбит/с.

USB: низкоскоростная шина (опция)

Запуск по сигналу синхронизации, началу кадра, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типов маркера: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, =, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

Запуск по пакету данных – любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, =, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL.

Запуск по специальному пакету – любой специальный тип, зарезервированный.

Запуск по ошибке – проверка PID, CRC5 или CRC16, вставка битов.

USB: полноскоростная шина (опция)

Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типов маркера: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, =, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

Запуск по пакету данных – любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, =, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL.

Запуск по специальному пакету – любой специальный тип, PRE, зарезервированный.

Запуск по ошибке – проверка PID, CRC5 или CRC16, вставка битов.

CAN, CAN FD (опция)

Запуск по началу кадра, типу кадра (данные, дистанционное управление, ошибка, перегрузка), идентификатору (стандартный или расширенный), данным, идентификатору и данным, концу кадра, пропущенному ACK или по ошибке вставки битов в сигналах шины CAN со скоростью до 1 Мбит/с или в сигналах шины CAN FD со скоростью до 7 Мбит/с (ISO и не ISO).

Можно настроить запуск так, чтобы он выполнялся при соблюдении условия ≤, <, =, >, ≥ или ≠ для некоторого указанного значения. По умолчанию настраиваемая пользователем точка выборки устанавливается равной 50 %.

LIN (опция)

Запуск по синхросигналу, идентификатору, данным, идентификатору и данным, кадру активного режима, кадру неактивного режима и по ошибкам, таким как ошибки синхронизации, четности или контрольной суммы, при передаче данных со скоростью до 100 кбит/с (по определению LIN, 20 кбит/с).

FlexRay (опция)

Запуск по началу кадра, типу кадра (нормальный, информационный, нулевой, синхронизирующий, стартовый), идентификатору, числу циклов, полю завершения заголовка, данным, идентификатору и данным, концу кадра или по ошибкам, таким как ошибка CRC заголовка, CRC трейлера, нулевого кадра, кадра синхронизации или стартового кадра при передаче данных со скоростью до 10 Мбит/с.

MIL-STD-1553 (опция)

Запуск по синхросигналу, типу слова (команда, статус, данные), командному слову (заданные отдельно RT адрес, T/R, субадрес/режим, счётчик слов данных/код режима, чётность), слову статуса (заданные отдельно RT адрес, ошибка сообщения, оборудование, бит запроса на обслуживание, приём широковещательной команды, занятость, флаг подсистемы, принятие запроса динамического управления шиной (DBCA), флаг терминала, чётность), слову данных (задаваемое пользователем 16-битное значение), ошибке (синхросигнала, чётности, манчестерского кода, связности данных), времени ожидания (мин. время от 2 до 100 мкс, макс. время от 2 до 100 мкс; запуск осуществляется, если время меньше минимального, больше максимального, попадает или не попадает в диапазон). Можно определить запуск по RT адресу, который ≤, <, =, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона.

ARINC429 (опция)

Запуск по началу/концу слова, метке, данным, метке и данным, ошибке (любая ошибка, ошибка чётности, ошибка слова, ошибка интервала).

I²S/LJ/RJ/TDM (опция)

Запуск по выбранному слову, по синхросигналу кадра или по данным. Можно настроить запуск так, чтобы он выполнялся при соблюдении условия ≤, <, =, >, ≥ или ≠ для некоторого указанного значения или при попадании значения в пределы или за пределы указанного диапазона Максимальная скорость передачи данных для I²S/LJ/RJ – 12,5 Мбит/с. Максимальная скорость передачи данных для TDM – 25 Мбит/с.

Цифровой вольтметр

(бесплатно при регистрации прибора)

Источники сигналов

канал 1, канал 2, канал 3 и канал 4

Типы измерений

Среднеквадратическое значение переменной составляющей, постоянная составляющая, сумма постоянной составляющей и среднеквадратического значения переменной составляющей (показания в вольтах или амперах); частота _​​​

Разрешение

Напряжение: 4 разряда

Частота: 5 разрядов

Погрешность частоты

±(10 мкГц/Гц + 1 отсчет)

Скорость измерений

100 изм./с; измерения на экране обновляются 4 раза в секунду

Автоматический выбор параметров системы вертикального отклонения

Автоматическая настройка параметров по вертикали для максимального динамического диапазона измерений; доступна для любого источника, не связанного с системой запуска

Графическое представление результатов измерения

Графическое отображение минимального, максимального и текущего значений и прокрутка значений в 5-секундном интервале

Общие технические характеристики

Тип экрана

Цветной емкостной сенсорный ЖК экран со светодиодной подсветкой, диагональ 11,6 дюйма (295 мм)

Разрешение экрана

1920 пикселей по горизонтали × 1080 пикселей по вертикали (HD)

Интерполяция

sin x/x

Представление сигналов

Векторы, точки, переменное послесвечение, бесконечное послесвечение

Цветовые палитры для режима захвата FastAcq

Температурная, спектральная, нормальная, инвертированная

Координатная сетка

Полная, сетка, сплошная, перекрестие, рамка, IRE и мВ

Формат

YT, XY и одновременно XY/YT

Максимальная скорость захвата сигнала

> 280 000 осц./с в режиме FastAcq для моделей с полосой пропускания 1 ГГц

> 230 000 осц./с в режиме FastAcq для моделей с полосой пропускания от 100 МГц до 500 МГц

> 50 000 осц./с в режиме захвата с цифровым люминофором для всех моделей

Порты ввода/вывода

Высокоскоростной хост-порт USB 2.0

Поддерживает USB накопители и клавиатуру. Два порта расположены на передней панели прибора и один – на задней.

Порт ведомого устройства USB 2.0

Расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488).

Печать

Для печати используется сетевой принтер или принтер, поддерживающий печать сообщений электронной почты. Примечание. В изделии используется ПО, разработанное OpenSSL Project для использования в OpenSSL Toolkit.

Порт LAN

Розетка RJ-45, поддерживает стандарт 10/100 Base-T

Порт HDMI

19-контактный разъем HDMI

Вспомогательный вход (тип.)

(только для 2-канальных моделей)

Разъём BNC на передней панели

Входное сопротивление 1 МОм

Максимальное входное напряжение

300 В_ср.кв. (КАТ II) с пиковыми значениями ≤ ±425 В

Напряжение и частота на выходе компенсатора пробника

Контакты на передней панели

Амплитуда

от 0 до 2,5 В

Частота

1 кГц

Дополнительный выход

Разъем BNC на задней панели

V _вых(высокий уровень): ≥2,25 В без нагрузки, ≥1,0 В с нагрузкой 50 Ом

V _вых(низкий уровень): ≤0,7 В при выходном токе ≤4 мА; ≤0,25 В с нагрузкой 50 Ом

Выход можно настроить на выдачу импульсного сигнала при запуске осциллографа, сигнала запуска от внутреннего генератора сигналов произвольной формы и стандартных функций, а также сигнала события

Замок Кенсингтона

Гнездо на задней панели для стандартного замка Кенсингтона.

LXI (расширение LAN для измерительных приборов)

Класс

LXI Core 2011

Версия

V1.4

Программное обеспечение

ПО OpenChoice® Desktop

Обеспечивает быстрое и простое взаимодействие осциллографа с компьютерами, работающими под управлением Windows, через интерфейс USB или LAN. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана. В состав этого ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для быстрого составления отчетов и дальнейшего анализа.

Драйвер IVI

Обеспечивает стандартный интерфейс программирования приборов для распространенных программных пакетов, таких как LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB.

Веб-интерфейс e*Scope®

Позволяет управлять осциллографом по сети через стандартный обозреватель интернета. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления. Передайте и сохраните настройки, осциллограммы, измерения и снимки экрана или оперативно измените настройки осциллографа непосредственно на странице управления.

Веб-интерфейс LXI Core 2011

Обеспечивает подключение к осциллографу через стандартный браузер путем ввода IP адреса или сетевого имени осциллографа в адресную строку браузера. Веб-интерфейс позволяет контролировать состояние и конфигурацию прибора, проверять и изменять настройки сети, а также управлять осциллографом с помощью ПО e*Scope®. Алгоритм работы интерфейса соответствует спецификациям LXI Core 2011, версия 1.4.

Источник питания

Напряжение источника питания

от 100 В до 240 В ±10 %

Частота источника питания

от 50 до 60 Гц при напряжении от 100 до 240 В

400 Гц ±10% при напряжении 115 В

Потребляемая мощность

не более 130 Вт

Габариты и масса

Размеры

Высота

252 мм

Ширина

370 мм

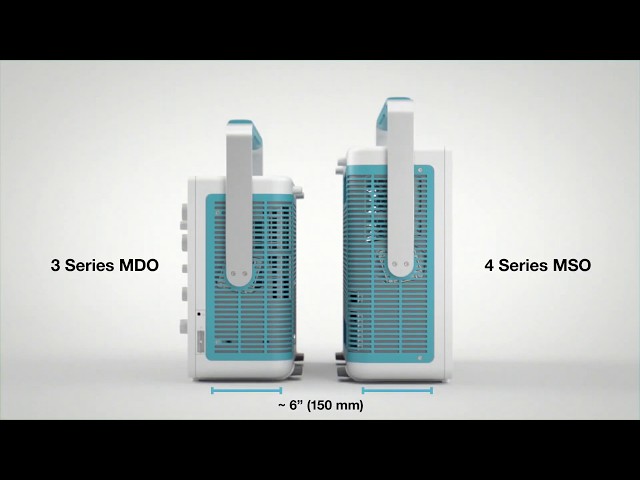

Глубина

148,6 мм

Масса

Нетто

MDO34 1 ГГц: 5,31 кг

MDO32 1 ГГц: 5,26 кг

Брутто

7,89 кг

Конфигурация для установки в стойку

6U

Зазор для охлаждения

51 мм с правой и с задней сторон прибора

Электромагнитная совместимость и безопасность

Температура

При работе

от 0 °C до +55 °C

При хранении

от -40 °C до +71 °C

Относительная влажность

При работе

от 5% до 90% при температуре до +40 °C

от 5% до 60% при температуре от +40 ºC до +55 ºC, без образования конденсата, ограничена максимальной влажностью при температуре по влажному термометру +39 °C

При хранении

от 5% до 90% при температуре до +40 °C,

от 5% до 60% при температуре от +40 °C до +55 °C

от 5% до 40% при температуре от +55 ºC до +70 ºC, без образования конденсата, ограничена максимальной влажностью при температуре по влажному термометру +39 °C

Высота над уровнем моря

При работе

3000 м

При хранении

12 000 м

Нормативные документы

Электромагнитная совместимость

Директива совета EC 2004/108/EC

Безопасность

UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004, Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01

Случайная вибрация

При хранении:

2,46 g _ср.кв. от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, всего 30 минут

При работе:

0,31 g_ср.кв., от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, всего 30 минут

Соответствует требованиям IEC 60068 2-27 и MIL-PRF-28800, класс 3

Удары

При работе:

Полусинусоидальные импульсы, 50 g, длительность 11 мс, по 3 удара в направлении каждой оси (до 18 ударов)

Соответствует требованиям IEC 60068 2-27 и MIL-PRF-28800, класс 3

При хранении

Полусинусоидальные импульсы, 50 g, длительность 11 мс, по 3 удара в направлении каждой оси (до 18 ударов)

Превышает требования MIL-PRF-28800F

Акустический шум

Уровень звуковой мощности

от 38 дБА до 40 дБА в соответствии с ISO 9296
