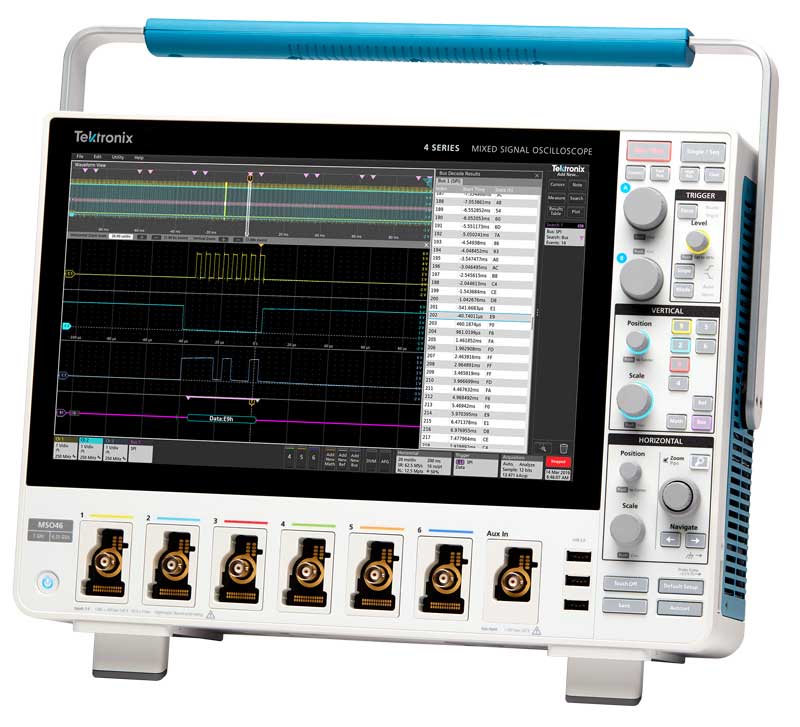

Осциллограф смешанных сигналов MSO серия 4, 200 - 1,5 ГГц, 4 или 6 канала

MSO серия 4
Для увеличения картинки наведите мышкой
MSO серия 4MSO серия 4MSO серия 4
MSO серия 4MSO серия 4MSO серия 4

Наличие: По запросу

По запросу
По запросу
По запросу

Осциллографы MSO серия 4 Подробнее




Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.

В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики

Узнайте, как интерфейс пользователя MSO Серии 4 способствует повышению эффективности и скорости работ.

Инновационный интерфейс пользователя и наибольший экран среди приборов такого класса

Осциллограф MSO Серии 4, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, — это шаг на опережение в стандартах работы осциллографов.

  • Экран высокой чёткости с диагональю 13,3 дюйма
  • Удобный для настольного тестирования корпус глубиной 15,5 см
  • Высокая детализация сигналов и до 6 переключаемых каналов

  • Для каждого канала можно вывести изображение сигнала, спектра либо обе панели
  • Каждый вход можно использовать для просмотра сигналов, поступающих через подключённый логический пробник по восьми цифровым каналам
  • Высокая точность измерений и детализация сигналов на всех каналах
    • Разрешение по вертикали 12 бит (до 16 бит в режиме высокого разрешения)
    • 6,25 Гвыб/с на всех аналоговых и цифровых каналах
    • Длина записи до 62,5 млн точек
  • Высокая степень детализации сигналов при тестировании осциллографом Серии 4

    Общие технические характеристики

    Число входных каналов

  • 4 или 6 входов FlexChannel
  • На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигналов
  • Полоса пропускания1

  • 200 МГц, 350 МГц, 500 МГц, 1 ГГц или 1,5 ГГц
  • Частота дискретизации

  • 6,25 Гвыб/с на всех аналоговых/цифровых каналах
  • Длина записи

  • 31,25 или 62,5 млн точек
  • Разрешение по вертикали

  • 12 бит
  • До 16 бит в режиме высокого разрешения
  • Пробники и принадлежности, входящие в комплект поставки

    1 — Выбор опции с возможностью обновления
    2 — Предоставляется бесплатно при регистрации прибора

    Генерируемые сигналы1

  • Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы
  • Цифровой вольтметр2

  • Измерения ср. кв. перем. напряжения, а также пост. напряжения с разрешением 4 разряда
  • Измерения пост. + ср. кв. перем. напряжения
  • Частотомер для сигнала запуска2

  • 8 разрядов
  • Расширенный анализ1

  • Автоматическое измерение характеристик электропитания
  • Анализ сигналов в двух доменах на экране спектра
  • Поддержка протоколов1

  • 10BASE-T, 100BASE-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C, SPI
  • I2S, LJ, RJ, TDM
  • I3C
  • MIL-STD-1553, ARINC 429
  • RS-232, RS-422, RS-485, UART
  • SENT
  • SPMI
  • USB 2.0 низко-, полно-, высокоскоростные шины
  • Дисплей

  • Диагональ 13,3 дюйма (338 мм)
  • Ёмкостный цветной сенсорный экран высокой чёткости (1920 x 1080)
  • Габариты (В x Ш x Г)

  • 249 x 405 x 155 мм
  •
  • Масса

  • 7,3 кг
  • Универсальный прибор с возможностью обновления функций

    Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, добавляя опции по мере необходимости без пересылки прибора изготовителю.

  • Полоса пропускания до 1,5 ГГц
  • Длина записи до 62,5 млн точек
  • Цифровые каналы: каждый логический пробник TLP058 имеет 8 цифровых каналов
  • Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
  • Генератор сигналов произвольной формы и функций
  • Расширенные функции анализа
    • Запуск и декодирование сигналов последовательных шин
    • Анализ сигналов в двух доменах на экране спектра
    • Автоматическое измерение характеристик электропитания
  • Более подробная информация об опциях обновления содержится в этом руководстве

    Повышение эффективности тестирования при помощи осциллографа MSO Серии 4.

    Рекомендуемый Tektronix комплект для вашей области применения

    Для эффективного начала работ необходимы правильно подобранные приборы. Чтобы ускорить тестирование и устранить проблемы, эксперты Tektronix сформировали для пяти основных областей применения комплекты принадлежностей, оптимальные для выполнения конкретных задач.

  • Силовая электроника
  • Целостность сигналов питания
  • Декодирование сигналов последовательных шин
  • Предварительное тестирование на соответствие требованиям по ЭМП
  • Встроенные беспроводные системы
  • ОСЦИЛЛОГРАФ ДЛЯ РЕШЕНИЯ ЛЮБЫХ ИНЖЕНЕРНЫХ ЗАДАЧ

    В этом осциллографе реализован новый стандарт интерфейса пользователя, который упрощает и ускоряет коммуникацию и работу с прибором при решении любых инженерных задач — от отладки последовательных шин до проектирования высокоскоростных цифровых устройств.


    Свернуть Развернуть
    Основные возможности и технические характеристики

    Узнайте, как интерфейс пользователя MSO Серии 4 способствует повышению эффективности и скорости работ.

    Инновационный интерфейс пользователя и наибольший экран среди приборов такого класса

    Осциллограф MSO Серии 4, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, — это шаг на опережение в стандартах работы осциллографов.

  • Экран высокой чёткости с диагональю 13,3 дюйма
  • Удобный для настольного тестирования корпус глубиной 15,5 см
  • Высокая детализация сигналов и до 6 переключаемых каналов

  • Для каждого канала можно вывести изображение сигнала, спектра либо обе панели
  • Каждый вход можно использовать для просмотра сигналов, поступающих через подключённый логический пробник по восьми цифровым каналам
  • Высокая точность измерений и детализация сигналов на всех каналах
    • Разрешение по вертикали 12 бит (до 16 бит в режиме высокого разрешения)
    • 6,25 Гвыб/с на всех аналоговых и цифровых каналах
    • Длина записи до 62,5 млн точек
  • Высокая степень детализации сигналов при тестировании осциллографом Серии 4

    Общие технические характеристики

    Число входных каналов

  • 4 или 6 входов FlexChannel
  • На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигналов
  • Полоса пропускания1

  • 200 МГц, 350 МГц, 500 МГц, 1 ГГц или 1,5 ГГц
  • Частота дискретизации

  • 6,25 Гвыб/с на всех аналоговых/цифровых каналах
  • Длина записи

  • 31,25 или 62,5 млн точек
  • Разрешение по вертикали

  • 12 бит
  • До 16 бит в режиме высокого разрешения
  • Пробники и принадлежности, входящие в комплект поставки

    1 — Выбор опции с возможностью обновления
    2 — Предоставляется бесплатно при регистрации прибора

    Генерируемые сигналы1

  • Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы
  • Цифровой вольтметр2

  • Измерения ср. кв. перем. напряжения, а также пост. напряжения с разрешением 4 разряда
  • Измерения пост. + ср. кв. перем. напряжения
  • Частотомер для сигнала запуска2

  • 8 разрядов
  • Расширенный анализ1

  • Автоматическое измерение характеристик электропитания
  • Анализ сигналов в двух доменах на экране спектра
  • Поддержка протоколов1

  • 10BASE-T, 100BASE-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C, SPI
  • I2S, LJ, RJ, TDM
  • I3C
  • MIL-STD-1553, ARINC 429
  • RS-232, RS-422, RS-485, UART
  • SENT
  • SPMI
  • USB 2.0 низко-, полно-, высокоскоростные шины
  • Дисплей

  • Диагональ 13,3 дюйма (338 мм)
  • Ёмкостный цветной сенсорный экран высокой чёткости (1920 x 1080)
  • Габариты (В x Ш x Г)

  • 249 x 405 x 155 мм
  •
  • Масса

  • 7,3 кг
  • Универсальный прибор с возможностью обновления функций

    Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, добавляя опции по мере необходимости без пересылки прибора изготовителю.

  • Полоса пропускания до 1,5 ГГц
  • Длина записи до 62,5 млн точек
  • Цифровые каналы: каждый логический пробник TLP058 имеет 8 цифровых каналов
  • Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
  • Генератор сигналов произвольной формы и функций
  • Расширенные функции анализа
    • Запуск и декодирование сигналов последовательных шин
    • Анализ сигналов в двух доменах на экране спектра
    • Автоматическое измерение характеристик электропитания
  • Более подробная информация об опциях обновления содержится в этом руководстве

    Повышение эффективности тестирования при помощи осциллографа MSO Серии 4.

    Рекомендуемый Tektronix комплект для вашей области применения

    Для эффективного начала работ необходимы правильно подобранные приборы. Чтобы ускорить тестирование и устранить проблемы, эксперты Tektronix сформировали для пяти основных областей применения комплекты принадлежностей, оптимальные для выполнения конкретных задач.

  • Силовая электроника
  • Целостность сигналов питания
  • Декодирование сигналов последовательных шин
  • Предварительное тестирование на соответствие требованиям по ЭМП
  • Встроенные беспроводные системы
  • ОСЦИЛЛОГРАФ ДЛЯ РЕШЕНИЯ ЛЮБЫХ ИНЖЕНЕРНЫХ ЗАДАЧ

    В этом осциллографе реализован новый стандарт интерфейса пользователя, который упрощает и ускоряет коммуникацию и работу с прибором при решении любых инженерных задач — от отладки последовательных шин до проектирования высокоскоростных цифровых устройств.


    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Комплектацию Вы можете узнать:
    По тел.: +7 (495) 105 96 88 или
    Написать нам письмо: info@micro-electronics.ru
    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

    Свернуть Развернуть
    Сведения о реестре СИ

    Номер в Госреестре

    Наименование СИ

    Обозначение типа СИ

    Изготовитель

    Срок свидетельства или заводской номер

    Не в реестре

    • Tektronix 4 Series MSO Technical Overview
    Характеристики
    Загрузить технические характеристики

    Specifications

    All specifications are guaranteed unless noted otherwise. All specifications apply to all models unless noted otherwise.

    Model overview

    Oscilloscope
      MSO44 MSO46
    FlexChannel inputs
      Maximum analog channels
      Maximum digital channels (with optional logic probes) 32  48
    Auxiliary Trigger Input ≤300 V RMS (Edge Trigger only)
    Bandwidth (calculated rise time) 200 MHz, 350 MHz, 500 MHz, 1 GHz, 1.5 GHz
    DC Gain Accuracy 50 Ω: ±1%, (±2.5% at 1 mV/Div and 500 µV/Div settings), de-rated at 0.100%/°C above 30 °C
    1 MΩ and 250 kΩ: ±1.0%, (±2.0% at 1 mV/Div and 500 µV/Div settings)
    ADC Resolution 12 bits
    Vertical Resolution 8 bits @ 6.25 GS/s
    12 bits @ 3.125 GS/s
    13 bits @ 1.25 GS/s (High Res)
    14 bits @ 625 MS/s (High Res)
    15 bits @ 312.5 MS/s (High Res)
    16 bits @ ≤125 MS/s (High Res)
    Sample Rate 6.25 GS/s on all analog / digital channels (160 ps resolution)
    Record Length (std.) 31.25 Mpoints on all analog / digital channels
    Record Length (opt.) 62.5 Mpoints on all analog / digital channels
    Waveform Capture Rate, typical >500,000 wfms/s
    Arbitrary/Function Generator (opt.) 13 predefined waveform types with up to 50 MHz output
    DVM 4-digit DVM (free with product registration)
    Trigger Frequency Counter 8-digit frequency counter (free with product registration)

    Vertical system - analog channels

    Bandwidth selections
    50 Ω: 20 MHz, 250 MHz, and the full bandwidth value of your model

    1 MΩ: 20 MHz, 250 MHz, 500 MHz

    Input coupling
    DC, AC
    Input impedance

    50 Ω ± 1%

    1 MΩ ± 1% with 13.0 pF ± 1.5 pF

    Input sensitivity range
    1 MΩ
    500 µV/div to 10 V/div in a 1-2-5 sequence
    50 Ω
    500 µV/div to 1 V/div in a 1-2-5 sequence
    Note: 500 μV/div is a 2X digital zoom of 1 mV/div or a 4x zoom of 2 mV/div depending upon instrument settings
    Maximum input voltage

    50 Ω: 5 VRMS, with peaks ≤ ±20 V (DF ≤ 6.25%)

    1 MΩ: 300 VRMS

    For 1 MΩ, derate at 20 dB/decade from 4.5 MHz to 45 MHz;

    Derate at 14 dB/decade from 45 MHz to 450 MHz; > 450 MHz, 5.5 VRMS

    Effective bits (ENOB), typical
    High Res mode, 50 Ω, 10 MHz input with 90% full screen
    Bandwidth ENOB
    1.5 GHz 7.1
    1 GHz 7.6
    500 MHz 7.9
    350 MHz 8.2
    250 MHz 8.2
    20 MHz 8.9
    Random noise, RMS, typical
    1.5 GHz, 1 GHz, 500 MHz, 350 MHz, 200 MHz models, High Res mode (RMS), typical
      50 Ω 1 MΩ
    V/div 1 GHz 500 MHz 350 MHz 250 MHz 20 MHz 500 MHz 350 MHz 250 MHz 20 MHz
    ≤1 mV/div 260 μV 200 μV 150 μV 125 μV 75.0 μV 200 μV 140 μV 120 μV 75.0 μV
    2 mV/div 280 μV 200 μV 150 μV 125 μV 75.0 μV 200 μV 140 μV 120 μV 75.0 μV
    5 mV/div 305 μV 235 μV 185 μV 135 μV 75.0 μV 210 μV 150 μV 130 μV 75.0 μV
    10 mV/div 335 μV 275 μV 220 μV 160 μV 80.0 μV 230 μV 160 μV 150 μV 80.0 μV
    20 mV/div 425 μV 360 μV 270 μV 230 μV 110 μV 280 μV 200 μV 200 μV 100 μV
    50 mV/div 800 μV 800 μV 570 μV 460 μV 200 μV 520 μV 370 μV 410 μV 180 μV
    100 mV/div 1.62 mV 1.23 mV 1.04 mV 1.04 mV 470 μV 1.24 mV 880 μV 930 μV 460 μV
    1 V/div 13.0 mV 9.90 mV 8.95 mV 8.95 mV 3.78 mV 14.30 mV 10.20 mV 10.30 mV 5.45 mV



    Position range
    ±5 divisions
    Offset ranges, maximum
    All models
    Volts/div Setting Maximum offset range, 50 Ω Input
    500 µV/div - 99 mV/div ±1 V
    100 mV/div - 1 V/div ±10 V



    Volts/div Setting Maximum offset range, 1 MΩ Input
    500 µV/div - 63 mV/div ±1 V
    64 mV/div - 999 mV/div ±10 V
    1 V/div - 10 V/div ±100 V



    Offset accuracy

    ±(0.005 X | offset - position | + 0.2 div (0.4 div in 500 μV/div))

    Crosstalk (channel isolation), typical

    ≥ 200:1 up to the rated bandwidth for any two channels having equal Volts/div settings

    Vertical system - digital channels

    Number of channels
    8 digital inputs (D7-D0) per installed TLP058 (traded off for one analog channel)
    Vertical resolution
    1 bit
    Minimum detectable pulse width, typical

    1 ns

    Thresholds
    One threshold per digital channel
    Threshold range
    ±40 V
    Threshold resolution
    10 mV
    Threshold accuracy

    ± [100 mV + 3% of threshold setting after calibration]

    Input hysteresis, typical
    100 mV at the probe tip
    Input dynamic range, typical
    30 Vpp for Fin ≤ 200 MHz, 10 Vpp for Fin > 200 MHz
    Absolute maximum input voltage, typical

    ±42 V peak

    Minimum voltage swing, typical

    400 mV peak-to-peak

    Input impedance, typical
    100 kΩ
    Probe loading, typical
    2 pF

    Horizontal system

    Time base range
    200 ps/div to 1,000 s/div
    Sample rate range

    1.5625 S/s to 6.25 GS/s (real time)

    12.5 GS/s to 500 GS/s (interpolated)

    Record length range
    Standard
    1 kpoints to 31.25 Mpoints in single sample increments
    Option 4-RL-1
    62.5 Mpoints
    Maximum duration at highest sample rate

    5 ms (std.) or 10 ms (opt.)

    Time base delay time range
    -10 divisions to 5,000 s
    Deskew range

    -125 ns to +125 ns with a resolution of 40 ps

    Timebase accuracy

    ±2.5 x 10-6over any ≥1 ms time interval

    Description Specification
    Factory Tolerance ±5.0 x10-7. At calibration, 25 °C ambient, over any ≥1 ms interval
    Temperature stability, typical ±5.0 x10-7. Tested at operating temperatures
    Crystal aging ±1.5 x 10-6. Frequency tolerance change at 25 °C over a period of 1 year
    Delta-time measurement accuracy

    equation-23809



    equation-23809

     (assume edge shape that results from Gaussian filter response)

    The formula to calculate delta-time measurement accuracy (DTA) for a given instrument setting and input signal assumes insignificant signal content above Nyquist frequency, where:

    SR 1= Slew Rate (1stEdge) around 1stpoint in measurement

    SR 2= Slew Rate (2ndEdge) around 2ndpoint in measurement

    N = input-referred guaranteed noise limit (VRMS)

    TBA = timebase accuracy or Reference Frequency Error

    t p= delta-time measurement duration (sec)

    Aperture uncertainty

    ≤ 0.450 ps + (1 * 10-11* Measurement Duration)RMS, for measurements having duration ≤ 100 ms

    Delay between analog channels, full bandwidth, typical

    ≤ 100 ps for any two channels with input impedance set to 50 Ω, DC coupling with equal Volts/div or above 10 mV/div

    Delay between analog and digital FlexChannels, typical
    3 ns when using a TLP058 and a passive probe matching the bandwidth of the scope, with no bandwidth limits applied
    Delay between any two digital FlexChannels, typical
    3 ns from bit 0 of a FlexChannel to bit 0 of any other FlexChannel
    Delay between any two bits of a digital FlexChannel, typical
    160 ps

    Trigger system

    Trigger modes
    Auto, Normal, and Single
    Trigger coupling

    DC, HF Reject (attenuates > 50 kHz), LF Reject (attenuates < 50 kHz), noise reject (reduces sensitivity)

    Trigger holdoff range
    0 ns to ??? seconds
    Trigger jitter, typical

    ≤ 7 psRMSfor sample mode and edge-type trigger

    Edge-type trigger sensitivity, DC coupled, typical
    Path Range Specification
    1 MΩ path (all models) 0.5 mV/div to 0.99 mV/div 4.5 div from DC to instrument bandwidth
    ≥ 1 mV/div The greater of 5 mV or 0.7 div
    50 Ω path, all models   The greater of 5.6 mV or 0.7 div from DC to the lesser of 500 MHz or instrument BW 8 mV or 0.7 div from >500 MHz to 1 GHz
    12 mV or 0.7 div from >1 GHz to instrument BW
    Aux In (External) 200 mV from DC to 50 MHz, increasing to 500 mV at 200 MHz
    Line Fixed
    Trigger level ranges
    Source Range
    Any Channel ±5 divs from center of screen
    Aux In Trigger, typical ±8 V
    Line Fixed at about 50% of line voltage

    This specification applies to logic and pulse thresholds.

    Trigger frequency counter

    8-digits (free with product registration)

    Trigger types
    Edge:
    Positive, negative, or either slope on any channel. Coupling includes DC, AC, noise reject, HF reject, and LF reject
    Pulse Width:

    Trigger on width of positive or negative pulses. Event can be time- or logic-qualified

    Timeout:
    Trigger on an event which remains high, low, or either, for a specified time period. Event can be logic-qualified
    Runt:
    Trigger on a pulse that crosses one threshold but fails to cross a second threshold before crossing the first again. Event can be time- or logic-qualified
    Window:
    Trigger on an event that enters, exits, stays inside or stays outside of a window defined by two user-adjustable thresholds. Event can be time- or logic-qualified
    Logic:
    Trigger when logic pattern goes true, goes false, or occurs coincident with a clock edge. Pattern (AND, OR, NAND, NOR) specified for all input channels defined as high, low, or don't care. Logic pattern going true can be time-qualified
    Setup & Hold:
    Trigger on violations of both setup time and hold time between clock and data present on any input channels
    Rise / Fall Time:
    Trigger on pulse edge rates that are faster or slower than specified. Slope may be positive, negative, or either. Event can be logic-qualified
    Sequence:

    Trigger on B event X time or N events after A trigger with a reset on C event. In general, A and B trigger events can be set to any trigger type with a few exceptions: logic qualification is not supported, if A event or B event is set to Setup & Hold, then the other must be set to Edge, and Ethernet and High Speed USB (480 Mbps) are not supported

    Visual trigger
    Qualifies standard triggers by scanning all waveform acquisitions and comparing them to on-screen areas (geometric shapes). An unlimited number of areas can be defined with In, Out, or Don't Care as the qualifier for each area. A boolean expression can be defined using any combination of visual trigger areas to further qualify the events that get stored into acquisition memory. Shapes include rectangle, triangle, trapezoid, hexagon and user-defined.
    Parallel Bus:
    Trigger on a parallel bus data value. Parallel bus can be from 1 to 48 bits (from the digital and analog channels) in size. Supports Binary and Hex radices
    I2C Bus (option 4-SREMBD):
    Trigger on Start, Repeated Start, Stop, Missing ACK, Address (7 or 10 bit), Data, or Address and Data on I2C buses up to 10 Mb/s
    SPI Bus (option 4-SREMBD):
    Trigger on Slave Select, Idle Time, or Data (1-16 words) on SPI buses up to 20 Mb/s
    RS-232/422/485/UART Bus (option 4-SRCOMP):
    Trigger on Start Bit, End of Packet, Data, and Parity Error up to 15 Mb/s
    CAN Bus (option 4-SRAUTO):
    Trigger on Start of Frame, Type of Frame (Data, Remote, Error, or Overload), Identifier, Data, Identifier and Data, End Of Frame, Missing Ack, and Bit Stuff Error on CAN buses up to 1 Mb/s
    CAN FD Bus (option 4-SRAUTO):
    Trigger on Start of Frame, Type of Frame (Data, Remote, Error, or Overload), Identifier (Standard or Extended), Data (1-8 bytes), Identifier and Data, End Of Frame, Error (Missing Ack, Bit Stuffing Error, FD Form Error, Any Error) on CAN FD buses up to 16 Mb/s
    LIN Bus (option 4-SRAUTO):
    Trigger on Sync, Identifier, Data, Identifier and Data, Wakeup Frame, Sleep Frame, and Error on LIN buses up to 1 Mb/s
    FlexRay Bus (option 4-SRAUTO):
    Trigger on Start of Frame, Indicator Bits (Normal, Payload, Null, Sync, Startup), Frame ID, Cycle Count, Header Fields (Indicator Bits, Identifier, Payload Length, Header CRC, and Cycle Count), Identifier, Data, Identifier and Data, End Of Frame, and Errors on FlexRay buses up to 10 Mb/s
    SENT Bus (option 4-SRAUTOSEN)
    Trigger on Start of Packet, Fast Channel Status and Data, Slow Channel Message ID and Data, and CRC Errors
    SPMI Bus (option 4-SRPM):
    Trigger on Sequence Start Condition, Reset, Sleep, Shutdown, Wakeup, Authenticate, Master Read, Master Write, Register Read, Register Write, Extended Register Read, Extended Register Write, Extended Register Read Long, Extended Register Write Long, Device Descriptor Block Master Read, Device Descriptor Block Slave Read, Register 0 Write, Transfer Bus Ownership, and Parity Error
    USB 2.0 LS/FS/HS Bus (option 4-SRUSB2):
    Trigger on Sync, Reset, Suspend, Resume, End of Packet, Token (Address) Packet, Data Packet, Handshake Packet, Special Packet, Error on USB buses up to 480 Mb/s
    Ethernet Bus (option 4-SRENET):
    Trigger on Start of Frame, MAC Addresses, MAC Q-tag, MAC Length/Type, MAC Data, IP Header, TCP Header, TCP/IPV4 Data, End of Packet, and FCS (CRC) Error on 10BASE-T and 100BASE-TX buses
    Audio (I2S, LJ, RJ, TDM) Bus (option 4-SRAUDIO):
    Trigger on Word Select, Frame Sync, or Data. Maximum data rate for I2S/LJ/RJ is 12.5 Mb/s. Maximum data rate for TDM is 25 Mb/s
    MIL-STD-1553 Bus (option 4-SRAERO):
    Trigger on Sync, Command (Transmit/Receive Bit, Parity, Subaddress / Mode, Word Count / Mode Count, RT Address), Status (Parity, Message Error, Instrumentation, Service Request, Broadcast Command Received, Busy, Subsystem Flag, Dynamic Bus Control Acceptance, Terminal Flag), Data, Time (RT/IMG), and Error (Parity Error, Sync Error, Manchester Error, Non-contiguous Data) on MIL-STD-1553 buses
    ARINC 429 Bus (option 4-SRAERO):
    Trigger on Word Start, Label, Data, Label and Data, Word End, and Error (Any Error, Parity Error, Word Error, Gap Error) on ARINC 429 buses up to 1 Mb/s

    Acquisition system

    Sample
    Acquires sampled values
    Peak Detect
    Captures glitches as narrow as 640 ps at all sweep speeds
    Averaging
    From 2 to 10,240 waveforms
    Envelope
    Min-max envelope reflecting Peak Detect data over multiple acquisitions
    High Res

    Applies a unique Finite Impulse Response (FIR) filter for each sample rate that maintains the maximum bandwidth possible for that sample rate while preventing aliasing and removing noise from the oscilloscope amplifiers and ADC above the usable bandwidth for the selected sample rate.

    High Res mode always provides at least 12 bits of vertical resolution and extends all the way to 16 bits of vertical resolution at ≤ 125 MS/s sample rates.

    FastAcq®

    FastAcq optimizes the instrument for analysis of dynamic signals and capture of infrequent events by capturing >500,000 wfms/s (one channel active; >100K wfms/s with all channels active).

    Roll mode

    Scrolls sequential waveform points across the display in a right-to-left rolling motion, at timebase speeds of 40 ms/div and slower, when in Auto trigger mode.

    FastFrame™

    Acquisition memory divided into segments.

    Maximum trigger rate >5,000,000 waveforms per second

    Minimum frame size = 50 points

    Maximum Number of Frames: For frame size ≥ 1,000 points, maximum number of frames = record length / frame size.

    For 50 point frames, maximum number of frames = 1,500,000

    Waveform measurements

    Cursor types
    Waveform, V Bars, H Bars, and V&H Bars
    DC voltage measurement accuracy, Average acquisition mode
    Measurement Type DC Accuracy (In Volts)
    Average of ≥ 16 waveforms ±((DC Gain Accuracy) * |reading - (offset - position)| + Offset Accuracy + 0.1 * V/div setting)
    Delta volts between any two averages of ≥ 16 waveforms acquired with the same oscilloscope setup and ambient conditions ±(DC Gain Accuracy * |reading| + 0.05 div)
    Automatic measurements

    36, of which an unlimited number can be displayed as either individual measurement badges or collectively in a measurement results table

    Amplitude measurements

    Amplitude, Maximum, Minimum, Peak-to-Peak, Positive Overshoot, Negative Overshoot, Mean, RMS, AC RMS, Top, Base, and Area

    Timing measurements

    Period, Frequency, Unit Interval, Data Rate, Positive Pulse Width, Negative Pulse Width, Skew, Delay, Rise Time, Fall Time, Phase, Rising Slew Rate, Falling Slew Rate, Burst Width, Positive Duty Cycle, Negative Duty Cycle, Time Outside Level, Setup Time, Hold Time, Duration N-Periods, High Time, and Low Time

    Measurement statistics
    Mean, Standard Deviation, Maximum, Minimum, and Population. Statistics are available on both the current acquisition and all acquisitions
    Reference levels
    User-definable reference levels for automatic measurements can be specified in either percent or units. Reference levels can be set to global for all measurements, per source channel or signal, or unique for each measurement
    Gating
    Screen, Cursors, Logic, Search, or Time. Specifies the region of an acquisition in which to take measurements. Gating can be set to Global (affects all measurements set to Global) or Local (all measurements can have a unique Time gate setting; only one Local gate is available for Screen, Cursors, Logic, and Search actions).
    Measurement plots
    Time Trend, Histogram, and Spectrum plots are available for all standard measurements
    Power analysis adds the following:
    Measurements

    Input Analysis (Frequency, VRMS, IRMS, voltage and current Crest Factors, True Power, Apparent Power, Reactive Power, Power Factor, Phase Angle, Harmonics, Inrush Current, Input Capacitance )

    Amplitude Analysis (Cycle Amplitude, Cycle Top, Cycle Base, Cycle Maximum, Cycle Minimum, Cycle Peak-to-Peak)

    Timing Analysis (Period, Frequency, Negative Duty Cycle, Positive Duty Cycle, Negative Pulse Width, Positive Pulse Width)

    Switching Analysis (Switching Loss, dv/dt, di/dt, Safe Operating Area, RDSon)

    Output Analysis (Line Ripple, Switching Ripple, Efficiency, Turn-on Time, Turn-off Time)

    Measurement Plots
    Harmonics Bar Graph, Switching Loss Trajectory Plot, and Safe Operating Area

    Waveform math

    Number of math waveforms
    Unlimited
    Arithmetic
    Add, subtract, multiply, and divide waveforms and scalars
    Algebraic expressions
    Define extensive algebraic expressions including waveforms, scalars, user-adjustable variables, and results of parametric measurements. Perform math on math using complex equations. For example (Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)
    Math functions
    Invert, Integrate, Differentiate, Square Root, Exponential, Log 10, Log e, Abs, Ceiling, Floor, Min, Max, Degrees, Radians, Sin, Cos, Tan, ASin, ACos, and ATan
    Relational
    Boolean result of comparison >, <, ≥, ≤, =, and ≠
    Logic
    AND, OR, NAND, NOR, XOR, and EQV
    Filtering function
    User-definable filters. Users specify a file containing the coefficients of the filter
    FFT functions
    Spectral Magnitude and Phase, and Real and Imaginary Spectra
    FFT vertical units

    Magnitude: Linear and Log (dBm)

    Phase: Degrees, Radians, and Group Delay

    FFT window functions
    Hanning, Rectangular, Hamming, Blackman-Harris, Flattop2, Gaussian, Kaiser-Bessel, and TekExp

    Spectrum View

    Center Frequency
    Limited by instrument analog bandwidth
    Span
    18.6 Hz to 312.5 MHz

    18.6 Hz to 500 MHz (with option 4-SV-BW-1)

    Coarse adjustment in a 1-2-5 sequence

    RF vs. Time Traces
    Magnitude vs. time, Frequency vs. time, Phase vs. time
    Resolution Bandwidth (RBW)

    18.6 μHz to 15.625 MHz

    18.6 μHz to 25 MHz (with option 4-SV-BW-1)

    Window types and factors
    Window type Factor
    Blackman-Harris 1.90
    Flat-Top 2  3.77
    Hamming 1.30
    Hanning 1.44
    Kaiser-Bessel 2.23
    Rectangular 0.89
    Spectrum Time
    FFT Window Factor / RBW
    Reference level
    Reference level is automatically set by the analog channel Volts/div setting

    Setting range: -42 dBm to +44 dBm

    Vertical Position
    -100 divs to +100 divs
    Vertical units
    dBm, dBµW, dBmV, dBµV, dBmA, dBµA

    Search

    Number of searches
    Unlimited
    Search types

    Search through long records to find all occurrences of user specified criteria including edges, pulse widths, timeouts, runt pulses, window violations, logic patterns, setup & hold violations, rise/fall times, and bus protocol events. Search results can be viewed in the Waveform View or in the Results table.

    Display

    Display type
    13.3 in. (338 mm) liquid-crystal TFT color display
    1,920 horizontal × 1,080 vertical pixels (High Definition)
    Display modes

    Overlay: traditional oscilloscope display where traces overlay each other

    Stacked: display mode where each waveform is placed in its own slice and can take advantage of the full ADC range while still being visually separated from other waveforms. Groups of channels can also be overlaid within a slice to simplify visual comparison of signals.

    Zoom
    Horizontal and vertical zooming is supported in all waveform and plot views.
    Interpolation
    Sin(x)/x and Linear
    Waveform styles
    Vectors, dots, variable persistence, and infinite persistence
    Graticules
    Movable and fixed graticules, selectable between Grid, Time, Full, and None
    Color palettes
    Normal and inverted for screen captures

    Individual waveform colors are user-selectable

    Format
    YT, XY, and XYZ
    Local Language User Interface
    English, Japanese, Simplified Chinese, Traditional Chinese, French, German, Italian, Spanish, Portuguese, Russian, Korean
    Local Language Help
    English, Japanese, Simplified Chinese

    Arbitrary-Function Generator (optional)

    Function types
    Arbitrary, sine, square, pulse, ramp, triangle, DC level, Gaussian, Lorentz, exponential rise/fall, sin(x)/x, random noise, Haversine, Cardiac
    Sine waveform
    Frequency range
    0.1 Hz to 50 MHz
    Frequency setting resolution
    0.1 Hz
    Frequency accuracy
    130 ppm (frequency ≤ 10 kHz), 50 ppm (frequency > 10 kHz)

    This is for Sine, Ramp, Square and Pulse waveforms only.

    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z; 10 mVpp to 2.5 Vpp into 50 Ω
    Amplitude flatness, typical

    ±0.5 dB at 1 kHz

    ±1.5 dB at 1 kHz for < 20 mVppamplitudes

    Total harmonic distortion, typical

    1% for amplitude ≥ 200 mVppinto 50 Ω load

    2.5% for amplitude > 50 mV AND < 200 mVppinto 50 Ω load

    This is for Sine wave only.

    Spurious free dynamic range, typical

    40 dB (Vpp≥ 0.1 V); 30 dB (Vpp≥ 0.02 V), 50 Ω load

    Square and pulse waveform
    Frequency range
    0.1 Hz to 25 MHz
    Frequency setting resolution
    0.1 Hz
    Frequency accuracy
    130 ppm (frequency ≤ 10 kHz), 50 ppm (frequency > 10 kHz)
    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z; 10 mVpp to 2.5 Vpp into 50 Ω
    Duty cycle range
    10% - 90% or 10 ns minimum pulse, whichever is larger

    Minimum pulse time applies to both on and off time, so maximum duty cycle will reduce at higher frequencies to maintain 10 ns off time

    Duty cycle resolution
    0.1%
    Minimum pulse width, typical
    10 ns. This is the minimum time for either on or off duration.
    Rise/Fall time, typical
    5.5 ns, 10% - 90%
    Pulse width resolution
    100 ps
    Overshoot, typical
    < 4% for signal steps greater than 100 mVpp

    This applies to overshoot of the positive-going transition (+overshoot) and of the negative-going (-overshoot) transition

    Asymmetry, typical
    ±1% ±5 ns, at 50% duty cycle
    Jitter, typical
    < 60 ps TIERMS, ≥ 100 mVpp amplitude, 40%-60% duty cycle
    Ramp and triangle waveform
    Frequency range
    0.1 Hz to 500 kHz
    Frequency setting resolution
    0.1 Hz
    Frequency accuracy
    130 ppm (frequency ≤ 10 kHz), 50 ppm (frequency > 10 kHz)
    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z; 10 mVpp to 2.5 Vpp into 50 Ω
    Variable symmetry
    0% - 100%
    Symmetry resolution
    0.1%
    DC level range

    ±2.5 V into Hi-Z

    ±1.25 V into 50 Ω

    Random noise amplitude range

    20 mVppto 5 Vppinto Hi-Z

    10 mVppto 2.5 Vppinto 50 Ω

    Sin(x)/x
    Maximum frequency
    2 MHz
    Gaussian pulse, Haversine, and Lorentz pulse
    Maximum frequency
    5 MHz
    Lorentz pulse
    Frequency range
    0.1 Hz to 5 MHz
    Amplitude range
    20 mVpp to 2.4 Vpp into Hi-Z

    10 mVppto 1.2 Vppinto 50 Ω

    Cardiac
    Frequency range
    0.1 Hz to 500 kHz
    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z

    10 mVppto 2.5 Vppinto 50 Ω

    Arbitrary
    Memory depth
    1 to 128 k
    Amplitude range
    20 mVpp to 5 Vpp into Hi-Z

    10 mVppto 2.5 Vppinto 50 Ω

    Repetition rate
    0.1 Hz to 25 MHz
    Sample rate
    250 MS/s
    Signal amplitude accuracy
    ±[ (1.5% of peak-to-peak amplitude setting) + (1.5% of absolute DC offset setting) + 1 mV ] (frequency = 1 kHz)
    Signal amplitude resolution

    1 mV (Hi-Z)

    500 μV (50 Ω)

    Sine and ramp frequency accuracy

    1.3 x 10-4(frequency ≤10 kHz)

    5.0 x 10-5(frequency >10 kHz)

    DC offset range

    ±2.5 V into Hi-Z

    ±1.25 V into 50 Ω

    DC offset resolution

    1 mV (Hi-Z)

    500 μV (50 Ω)

    DC offset accuracy

    ±[ (1.5% of absolute offset voltage setting) + 1 mV ]

    Add 3 mV of uncertainty per 10 °C change from 25 °C ambient

    Digital volt meter (DVM)

    Measurement types

    DC, ACRMS+DC, ACRMS

    Voltage resolution
    4 digits
    Voltage accuracy
    DC:

    ±((1.5% * |reading - offset - position|) + (0.5% * |(offset - position)|) + (0.1 * Volts/div))

    De-rated at 0.100%/°C of |reading - offset - position| above 30 °C

    Signal ± 5 divisions from screen center

    AC:

    ± 2% (40 Hz to 1 kHz) with no harmonic content outside 40 Hz to 1 kHz

    AC, typical: ± 2% (20 Hz to 10 kHz)

    For AC measurements, the input channel vertical settings must allow the VPPinput signal to cover between 4 and 10 divisions and must be fully visible on the screen

    Trigger frequency counter

    Accuracy

    ±(1 count + time base accuracy * input frequency)

    The signal must be at least 8 mVppor 2 div, whichever is greater.

    Maximum input frequency

    10 Hz to maximum bandwidth of the analog channel

    The signal must be at least 8 mVppor 2 div, whichever is greater.

    Resolution

    8-digits

    Processor system

    Host processor
    ARM 1.5 GHz, 32-bit, dual core processor
    Internal storage
    64 GB eMMC

    Input-Output ports

    HDMI video port

    A 29-pin HDMI connector

    Supported resolution: 1920 x 1080 @ 60Hz (only). The monitor must be attached before powering on the instrument

    Probe compensator signal, typical

    Connection:
    Connectors are located on the lower right-hand side of the instrument
    Amplitude:
    0 to 2.5 V
    Frequency:
    1 kHz
    Source impedance:
    1 kΩ
    External reference input
    The time-base system can phase lock to an external 10 MHz reference signal (±4 ppm).
    USB interface (Host, Device ports)

    Front panel USB Host ports: Three USB 2.0 Hi-Speed ports

    Rear panel USB Host ports: Two USB 2.0 Hi-Speed ports

    Rear panel USB Device port: One USB 2.0 High Speed Device port providing USBTMC support

    Ethernet interface
    10/100/1000 Mb/s
    Auxiliary output

    Rear-panel BNC connector. Output can be configured to provide a positive or negative pulse out when the oscilloscope triggers, the internal oscilloscope reference clock out, or an AFG sync pulse

    Characteristic Limits
    Vout (HI) ≥ 2.5 V open circuit; ≥ 1.0 V into a 50 Ω load to ground
    Vout (LO) ≤ 0.7 V into a load of ≤ 4 mA; ≤0.25 V into a 50 Ω load to ground
    Kensington-style lock
    Rear-panel security slot connects to standard Kensington-style lock
    LXI

    Class: LXI Core 2016

    Version: 1.5

    Power source

    Power
    Power consumption

    400 Watts maximum

    Source voltage
    100 - 240 V ±10% at 50 Hz to 60 Hz

    115 V ±10% at 400 Hz

    Physical characteristics

    Dimensions

    Height: 9.8 in (249 mm), feet folded in, handle to back

    Height: 13.8 in (351 mm) feet folded in, handle up

    Width: 15.9 in (405 mm) from handle hub to handle hub

    Depth: 6.1 in (155 mm) from back of feet to front of knobs, handle up

    Depth: 10.4 in (265 mm) feet folded in, handle to the back

    Weight

    < 16.8 lbs (7.6 kg)

    Cooling
    The clearance requirement for adequate cooling is 2.0 in (50.8 mm) on the right side of the instrument (when viewed from the front) and on the rear of the instrument
    Rackmount configuration
    7U (with optional RM4 Rackmount Kit)

    Environmental specifications

    Temperature
    Operating
    +0 °C to +50 °C (32 °F to 122 °F)
    Non-operating

    -30 °C to +70 °C (-22 °F to 158 °F)

    Humidity
    Operating

    5% to 90% relative humidity (% RH) at up to +40 °C

    5% to 50% RH above +40 °C up to +50 °C, noncondensing, and as limited by a maximum wet-bulb temperature of +39 °C

    Non-operating

    5% to 90% relative humidity (% RH) at up to +40 °C

    5% to 50% RH above +40 °C up to +50 °C, noncondensing, and as limited by a maximum wet-bulb temperature of +39 °C

    Altitude
    Operating
    Up to 3,000 meters (9,843 feet)
    Non-operating
    Up to 12,000 meters (39,370 feet)
    Regulatory

    CE marked for the European Union and CSA approved for the USA and Canada

    RoHS compliant

    Software

    Software
    IVI driver

    Provides a standard instrument programming interface for common applications such as LabVIEW, LabWindows/CVI, Microsoft .NET, and MATLAB. Compatible with Python, C/C++/C# and many other languages through VISA.

    e*Scope®

    Enables control of the oscilloscope over a network connection through a standard web browser. Simply enter the IP address or network name of the oscilloscope and a web page will be served to the browser. Transfer and save settings, waveforms, measurements, and screen images or make live control changes to settings on the oscilloscope directly from the web browser.

    LXI Web interface

    Connect to the oscilloscope through a standard Web browser by simply entering the oscilloscope's IP address or network name in the address bar of the browser. The Web interface enables viewing of instrument status and configuration, status and modification of network settings, and instrument control through the e*Scope web-based remote control. All web interaction conforms to LXI Core specification, version 1.4.

    Модели и опции
    Товар
    Модели и Опции
    Описание
    Цена Заказать
    Модели
    MSO44 4-BW-200
    Осциллограф смешанных сигналов, 4 канала, 200 МГц
    $10 261.68
    - шт +
    MSO46 4-BW-1500
    Осциллограф смешанных сигналов, 6 каналов, 1500 МГц
    $38 989.60
    - шт +
    MSO44 4-BW-350
    Осциллограф смешанных сигналов, 4 канала, 350 МГц
    $16 146
    - шт +
    MSO44 4-BW-500
    Осциллограф смешанных сигналов, 4 канала, 500 МГц
    $21 049.60
    - шт +
    MSO44 4-BW-1000
    Осциллограф смешанных сигналов, 4 канала, 1000 МГц
    $26 072.80
    - шт +
    MSO44 4-BW-1500
    Осциллограф смешанных сигналов, 4 канала, 1500 МГц
    $32 890
    - шт +
    MSO46 4-BW-200
    Осциллограф смешанных сигналов, 6 каналов, 200 МГц
    $13 993.20
    - шт +
    MSO46 4-BW-350
    Осциллограф смешанных сигналов, 6 каналов, 350 МГц
    $19 494.80
    - шт +
    MSO46 4-BW-500
    Осциллограф смешанных сигналов, 6 каналов, 500 МГц
    $25 714
    - шт +
    MSO46 4-BW-1000
    Осциллограф смешанных сигналов, 6 каналов, 1000 МГц
    $31 933.20
    - шт +
    Опции
    4-AFG
    Генератор функций/сигналов произвольной формы
    $1 925.56
    - шт +
    4-PS2
    Пакет опций для анализа электрической мощности (PWR-BAS, THDP0200, TCP0030A, 067-1686-xx тестовая оснастка)
    $7 857.72
    - шт +
    4-PWR-BAS
    Базовые измерения и анализ электрической мощности
    $2 870.40
    - шт +
    4-RL-1
    Расширение длины записи 62.5M/канал
    $1 925.56
    - шт +
    4-SEC
    Повышает уровень защиты прибора за счет использования пароля для включения и выключения всех портов и обновления встроенного ПО
    $837.20
    - шт +
    4-SV-BAS
    Базовый анализатор спектра
    $2 397.34
    - шт +
    4-SV-BW-1
    Раширение полосы захвата до 500 МГц (требуется опция 4-SV-BAS)
    $4 269.72
    - шт +
    4-SV-RFVT
    Частотный анализ относительно временной области
    $5 824.52
    - шт +
    Аксессуары
    HC4
    Футляр для переноски
    $1 566.76
    - шт +
    RM4
    Комплект для монтажа в стойку
    $1 447.16
    - шт +
    SC4
    Мягкая сумка для переноски (с передней защитной крышкой)
    $430.56
    - шт +
    Пробники
    TAP1500
    1.5 ГГц TekVPI® активный пробник напряжения, ±8 В входное напряжение
    $5 130.84
    - шт +
    TAP2500
    2.5 ГГц TekVPI® активный пробник напряжения, ±4 В входное напряжение
    $7 223.84
    - шт +
    TCP0030A
    30 A AC/DC TekVPI® пробник тока, 120 МГц
    $6 613.88
    - шт +
    TCP0020
    20 A AC/DC TekVPI® пробник тока, 50 МГц
    $4 616.56
    - шт +
    TCP0150
    150 A AC/DC TekVPI® пробник тока, 20 МГц
    $7 809.88
    - шт +
    TRCP0300
    30 МГц AC пробник тока, 250 мА - 300 A
    $2 870.40
    - шт +
    TRCP0600
    30 МГц AC пробник тока, 500 мА - 600 A
    $3 157.44
    - шт +
    TRCP3000
    16 МГц AC пробник тока, 500 мА - 3000 A
    $3 061.76
    - шт +
    TDP0500
    500 МГц TekVPI® дифференциальный пробник напряжения, ±42 В дифф. входное напряжение
    $6 099.60
    - шт +
    TDP1000
    1 ГГц TekVPI® дифференциальный пробник напряжения, ±42 В дифф. входное напряжение
    $6 912.88
    - шт +
    TDP1500
    1.5 ГГц TekVPI® дифференциальный пробник напряжения, ±8.5 В дифф. входное напряжение
    $7 187.96
    - шт +
    TDP7704
    4 ГГц TriMode™ пробник напряжения
    $11 003.20
    - шт +
    THDP0100
    ±6 кВ, 100 МГц TekVPI® высоковольтный дифференциальный пробник
    $5 417.88
    - шт +
    THDP0200
    ±1.5 кВ, 200 МГц TekVPI® высоковольтный дифференциальный пробник
    $3 205.28
    - шт +
    TMDP0200
    ±750 В, 200 МГц TekVPI® высоковольтный дифференциальный пробник
    $3 265.08
    - шт +
    TPR1000
    1 ГГц, Single-Ended TekVPI® Power-Rail Probe; includes one TPR4KIT accessory kit
    $6 255.08
    - шт +
    TIVH02
    Гальванически развязанный пробник; 200 МГц, ±2500 В, TekVPI, 3 м кабель
    $20 412.96
    - шт +
    TIVH02L
    Гальванически развязанный пробник; 200 МГц, ±2500 В, TekVPI, 10 м кабель
    $22 193.16
    - шт +
    TIVH05
    Гальванически развязанный пробник; 500 МГц, ±2500 В, TekVPI, 3 м кабель
    $28 245.84
    - шт +
    TIVH05L
    Гальванически развязанный пробник; 500 МГц, ±2500 В, TekVPI, 10 м кабель
    $30 144.72
    - шт +
    TIVH08
    Гальванически развязанный пробник; 800 МГц, ±2500 В, TekVPI, 3 м кабель
    $36 909.48
    - шт +
    TIVH08L
    Гальванически развязанный пробник; 800 МГц, ±2500 В, TekVPI, 10 м кабель
    $38 808.36
    - шт +
    TIVM1
    Гальванически развязанный пробник; 1 ГГц, ±50 В, TekVPI, 3 м кабель
    $35 247.96
    - шт +
    TIVM1L
    Гальванически развязанный пробник; 1 ГГц, ±50 В, TekVPI, 10 м кабель
    $37 384.20
    - шт +
    TPP0502
    500 МГц, 2X TekVPI® пассивный пробник напряжения, 12.7 пФ
    $808.50
    - шт +
    TPP0850
    2.5 kV, 800 МГц, 50X TekVPI® высоковольтный пассивный пробник напряжения
    $1 435.20
    - шт +
    TPP1000
    1 ГГц, 10X TekVPI® пассивный пробник напряжения, 1.3 м кабель, 3.9 пФ
    $1 207.96
    - шт +
    P6015A
    20 кВ, 75 МГц высоковольтный пробник напряжения
    $3 934.84
    - шт +
    TPA-BNC
    TekVPI® - TekProbe™ BNC адаптер
    $882.65
    - шт +
    TEK-DPG
    Генератор импульсов с компенсацией фазовых сдвигов TekVPI
    $1 435.20
    - шт +
    067-1686-xx
    Приспособление для компенсации фазовых сдвигов и калибровки пробников
    По запросу
    - шт +
    Апгрейд полосы пропускания
    SUP4-BW02T034
    Расширение полосы пропускания; от 200 МГц до 350 МГц на (4) канальной модели
    $6 362.72
    - шт +
    SUP4-BW02T036
    Расширение полосы пропускания; от 200 МГц до 350 МГц на (6) канальной модели
    $6 207.24
    - шт +
    SUP4-BW02T054
    Расширение полосы пропускания; от 200 МГц до 500 МГц на (4) канальной модели
    $12 079.60
    - шт +
    SUP4-BW02T056
    Расширение полосы пропускания; от 200 МГц до 500 МГц на (6) канальной модели
    $13 156
    - шт +
    SUP4-BW02T104
    Расширение полосы пропускания; от 200 МГц до 1 ГГц на (4) канальной модели
    $17 461.60
    - шт +
    SUP4-BW02T106
    Расширение полосы пропускания; от 200 МГц до 1 ГГц на (6) канальной модели
    $19 853.60
    - шт +
    SUP4-BW02T154
    Расширение полосы пропускания; от 200 МГц до 1.5 ГГц на (4) канальной модели
    $24 996.40
    - шт +
    SUP4-BW02T156
    Расширение полосы пропускания; от 200 МГц до 1.5 ГГц на (6) канальной модели
    $27 747.20
    - шт +
    SUP4-BW03T054
    Расширение полосы пропускания; от 350 МГц до 500 МГц на (4) канальной модели
    $5 740.80
    - шт +
    SUP4-BW03T056
    Расширение полосы пропускания; от 350 МГц до 500 МГц на (6) канальной модели
    $6 984.64
    - шт +
    SUP4-BW03T104
    Расширение полосы пропускания; от 350 МГц до 1 ГГц на (4) канальной модели
    $11 170.64
    - шт +
    SUP4-BW03T106
    Расширение полосы пропускания; от 350 МГц до 1 ГГц на (6) канальной модели
    $13 634.40
    - шт +
    SUP4-BW03T154
    Расширение полосы пропускания; от 350 МГц до 1.5 ГГц на (4) канальной модели
    $18 657.60
    - шт +
    SUP4-BW03T156
    Расширение полосы пропускания; от 350 МГц до 1.5 ГГц на (6) канальной модели
    $21 528
    - шт +
    SUP4-BW05T104
    Расширение полосы пропускания; от 500 МГц до 1 ГГц на (4) канальной модели
    $5 429.84
    - шт +
    SUP4-BW05T106
    Расширение полосы пропускания; от 500 МГц до 1 ГГц на (6) канальной модели
    $6 673.68
    - шт +
    SUP4-BW05T154
    Расширение полосы пропускания; от 500 МГц до 1.5 ГГц на (4) канальной модели
    $12 916.80
    - шт +
    SUP4-BW05T156
    Расширение полосы пропускания; от 500 МГц до 1.5 ГГц на (6) канальной модели
    $14 591.20
    - шт +
    SUP4-BW10T154
    Расширение полосы пропускания; от 1 ГГц до 1.5 ГГц на (4) канальной модели
    $7 451.08
    - шт +
    SUP4-BW10T156
    Расширение полосы пропускания; от 1 ГГц до 1.5 ГГц на (6) канальной модели
    $7 905.56
    - шт +
    Мэйнфрейм
    MSO44
    Осциллограф смешанных сигналов, 4 FlexChannels, 32 цифровых каналов, 31,25 М длина записи
    По запросу
    - шт +
    MSO46
    Осциллограф смешанных сигналов, 6 FlexChannels, 48 цифровых каналов, 31,25 М длина записи
    По запросу
    - шт +
    Анализ последовательных шин данных
    4-SRAERO
    Анализ и запуск по сигналам последовательных шин аэрокосмических систем (MIL-STD-1553, ARINC429)
    $2 774.72
    - шт +
    4-SRAUDIO
    Installed Option; Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
    $2 774.72
    - шт +
    4-SRAUTO
    Анализ и запуск по сигналам последовательных аудиошин (I2S, LJ, RJ, TDM)
    $2 774.72
    - шт +
    4-SRAUTOSEN
    Запуск и анализ по автомобильным сенсорам (SENT)
    $2 774.72
    - шт +
    4-SRCOMP
    Анализ и запуск по сигналам последовательных шин компьютеров (RS-232/422/485/UART)
    $2 774.72
    - шт +
    4-SREMBD
    Анализ и запуск по сигналам последовательных шин встраиваемых систем (I2C, SPI)
    $2 774.72
    - шт +
    4-SRENET
    Запуск и анализ по Ethernet (10BASE-T, 100BASE-TX)
    $2 774.72
    - шт +
    4-SRI3C
    Анализ последовательной шины MIPI I3C
    $2 774.72
    - шт +
    4-SRPM
    Запуск и декодировка по последовательным пакетам SPMI
    $2 774.72
    - шт +
    4-SRSPACEWIRE
    Декодировка протокола SPACEWIRE (полоса пропускания >500 МГц, нет аппаратной части запуска)
    $2 774.72
    - шт +
    4-SRUSB2
    Анализ и запуск по сигналам последовательных шин USB (USB 2.0 низко-, полно- и высокоскоростных)
    $2 774.72
    - шт +
    Библиотека

    Основные сведения о продукте

    Посмотреть более подробную информацию о возможностях этого продукта.

    Технические характеристики

    Справочная документация

    Узнайте, как использовать данный продукт для решения конкретных измерительных задач.
    Отзывы
    Добавить отзыв
    Оцените товар:
    Ваше имя
    Достоинства

    Недостатки

    Комментарий

    Символы на картинке


    Тут еще никто ничего не писал, стань первым!
    Список просмотренных товаров пуст
    Список избранного пуст
    Ваша корзина пуста
    Помощь
    Ошибка на сайте? Выдели её и нажми Ctrl+Enter
