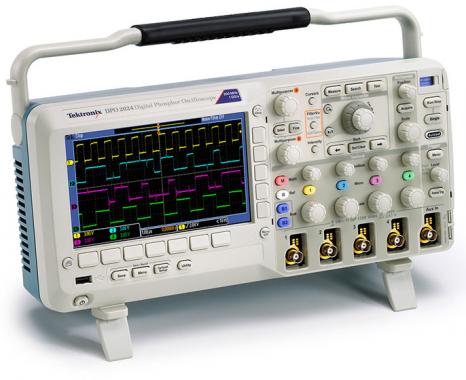

Осциллографы с цифровым люминофором до 200 МГц, 4 канала + 16 цифр., длина записи 1 Мвыб

MSO/DPO2000B
Для увеличения картинки наведите мышкой
MSO/DPO2000BMSO/DPO2000BMSO/DPO2000BMSO/DPO2000B
MSO/DPO2000BMSO/DPO2000BMSO/DPO2000BMSO/DPO2000B

Наличие: По запросу

По запросу
По запросу
По запросу

Осциллографы MSO/DPO2000B Подробнее




Американская компания Tektronix была создана в 1946 году. Основатели компании Howard C. Vollum и Jack Murdock считаются изобретателями первого в мире осциллографа, умевшего осуществлять синхронизацию картинки. Компания Tektronix первая в мире сделала из осциллографа измерительный прибор, т.е. с калиброванными сетками на экране.

В 1963 году компания первой разработала технологию ЭЛТ «Direct View BistableStorage Tube (DVBST)», позволяющую запоминать осциллограмму… подробнее





Обзор
Свернуть Развернуть
Основные возможности и технические характеристики
Осциллограф смешанных сигналов серии MSO/DPO2000B — это самый мощный в своём классе приборов осциллограф с расширенными функциями отладки по доступной цене. Пользуясь 20 каналами, можно анализировать аналоговые и цифровые сигналы при помощи одного прибора. Если добавить к этому автоматический анализ сигналов последовательных и параллельных шин и инновационную панель управления Wave Inspector®, получается прибор, крайне необходимый для ускорения процессов отладки.


Более быстрое обнаружение проблем, отладка и анализ


Thumbnail

Протестируйте узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин. Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке. При этом FilterVu отфильтровывает нежелательный шум, пропуская глитчи.




Забудьте о декодировании данных последовательных шин вручную


Thumbnail

Автоматическое декодирование данных последовательных шин позволяет снизить количество ошибок и сэкономить время. Кроме того, дополнительно поставляемые модули запуска по сигналам и декодирования данных последовательных шин обеспечивают автоматический запуск по содержимому конкретных пакетов с последующим отображением данных в виде аналоговых осциллограмм или окна показаний шины для быстрого анализа. Возможна также дополнительная поставка модулей для распространённых автомобильных последовательных шин, шин встраиваемых систем и компьютерных шин.




Интерфейс для пробников, расширяющий возможности прибора


Thumbnail

Благодаря интерфейсу Tek VPI для пробников, прибор можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования. Воспользуйтесь широким спектром активных пробников и токовых пробников, автоматически передающих на прибор коэффициенты масштабирования, простой опцией выравнивания задержек и возможностью передачи данных с пробников на дисплей осциллографа.




Более простая отладка устройств со смешанными сигналами


Thumbnail

Отладка устройств со смешанными сигналами выполняется при помощи 4 аналоговых и 16 цифровых каналов с временной корреляцией. Цифровые каналы можно сгруппировать для отображения сигналов с параллельных шин или декодирования сигналов с последовательных шин. Подключение тестируемого устройства и отслеживание сигналов можно упростить, если добавить инновационный логический пробник P6316.

Основные преимущества

  • 16 полностью интегрированных каналов с частотой дискретизации 1 Гвыб/с.
  • Удобные и простые функции логического анализатора.
  • Возможность запуска и декодирования параллельных и последовательных шин.
  • Удобная визуализация за счёт группировки сигналов и цветового кодирования.



Свернуть Развернуть
Основные возможности и технические характеристики
Осциллограф смешанных сигналов серии MSO/DPO2000B — это самый мощный в своём классе приборов осциллограф с расширенными функциями отладки по доступной цене. Пользуясь 20 каналами, можно анализировать аналоговые и цифровые сигналы при помощи одного прибора. Если добавить к этому автоматический анализ сигналов последовательных и параллельных шин и инновационную панель управления Wave Inspector®, получается прибор, крайне необходимый для ускорения процессов отладки.


Более быстрое обнаружение проблем, отладка и анализ


Thumbnail

Протестируйте узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин. Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке. При этом FilterVu отфильтровывает нежелательный шум, пропуская глитчи.




Забудьте о декодировании данных последовательных шин вручную


Thumbnail

Автоматическое декодирование данных последовательных шин позволяет снизить количество ошибок и сэкономить время. Кроме того, дополнительно поставляемые модули запуска по сигналам и декодирования данных последовательных шин обеспечивают автоматический запуск по содержимому конкретных пакетов с последующим отображением данных в виде аналоговых осциллограмм или окна показаний шины для быстрого анализа. Возможна также дополнительная поставка модулей для распространённых автомобильных последовательных шин, шин встраиваемых систем и компьютерных шин.




Интерфейс для пробников, расширяющий возможности прибора


Thumbnail

Благодаря интерфейсу Tek VPI для пробников, прибор можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования. Воспользуйтесь широким спектром активных пробников и токовых пробников, автоматически передающих на прибор коэффициенты масштабирования, простой опцией выравнивания задержек и возможностью передачи данных с пробников на дисплей осциллографа.




Более простая отладка устройств со смешанными сигналами


Thumbnail

Отладка устройств со смешанными сигналами выполняется при помощи 4 аналоговых и 16 цифровых каналов с временной корреляцией. Цифровые каналы можно сгруппировать для отображения сигналов с параллельных шин или декодирования сигналов с последовательных шин. Подключение тестируемого устройства и отслеживание сигналов можно упростить, если добавить инновационный логический пробник P6316.

Основные преимущества

  • 16 полностью интегрированных каналов с частотой дискретизации 1 Гвыб/с.
  • Удобные и простые функции логического анализатора.
  • Возможность запуска и декодирования параллельных и последовательных шин.
  • Удобная визуализация за счёт группировки сигналов и цветового кодирования.



  • 200 МГц, 10х пассивный пробник (один на каждый аналоговый канал) для 100 и 200 МГц моделей
  • 100 МГц, 10х пассивный пробник (один на каждый аналоговый канал) для 70 МГц моделей
  • 16-и канальный логический пробник с аксессуарами P6316 (только для моделей MSO)
  • Документация на CD
  • Сумка для аксессуаров
  • Руководство по безопасности и установки
  • Шнур питания
  • ПО OpenChoice
  • Заводской сертификат калибровки
  • Пять лет гарантия (за исключением пробников)
  • 200 МГц, 10х пассивный пробник (один на каждый аналоговый канал) для 100 и 200 МГц моделей
  • 100 МГц, 10х пассивный пробник (один на каждый аналоговый канал) для 70 МГц моделей
  • 16-и канальный логический пробник с аксессуарами P6316 (только для моделей MSO)
  • Документация на CD
  • Сумка для аксессуаров
  • Руководство по безопасности и установки
  • Шнур питания
  • ПО OpenChoice
  • Заводской сертификат калибровки
  • Пять лет гарантия (за исключением пробников)
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

52080-12
Осциллографы цифровые
DPO2002B, DPO2012B, DPO2022B, DPO2004B, DPO2014B, DPO2024B, MSO2002B, MSO2012B, MSO2022B, MSO2004B, MSO2014B, MSO2024B
Компания "Tektronix (China) Co., Ltd.", Китай
03.11.2022
Свернуть Развернуть
Сведения о реестре СИ

Номер в Госреестре

Наименование СИ

Обозначение типа СИ

Изготовитель

Срок свидетельства или заводской номер

52080-12
Осциллографы цифровые
DPO2002B, DPO2012B, DPO2022B, DPO2004B, DPO2014B, DPO2024B, MSO2002B, MSO2012B, MSO2022B, MSO2004B, MSO2014B, MSO2024B
Компания "Tektronix (China) Co., Ltd.", Китай
03.11.2022
  • Tektronix MSO/DPO2000B vs Agilent X2000|Технический обзор
Модели и опции
Товар
Модели и Опции
Описание
Цена Заказать
Модели
DPO2002B
Осциллографы с цифровым люминофором 70 МГц МГц, аналоговые каналы 2
$2 415.92
- шт +
MSO2022B
Осциллографы с цифровым люминофором 200 МГц МГц, аналоговые каналы 2, цифр. каналы 16
$5 477.68
- шт +
MSO2014B
Осциллографы с цифровым люминофором 100 МГц МГц, аналоговые каналы 4, цифр. каналы 16
$5 549.44
- шт +
MSO2024B
Осциллографы с цифровым люминофором 200 МГц МГц, аналоговые каналы 4, цифр. каналы 16
$6 422.52
- шт +
DPO2012B
Осциллографы с цифровым люминофором 100 МГц МГц, аналоговые каналы 2
$3 025.88
- шт +
MSO2002B
Осциллографы с цифровым люминофором 70 МГц МГц, аналоговые каналы 2, цифр. каналы 16
$3 695.64
- шт +
DPO2004B
Осциллографы с цифровым люминофором 70 МГц МГц, аналоговые каналы 4
$3 695.64
- шт +
DPO2022B
Осциллографы с цифровым люминофором 200 МГц МГц, аналоговые каналы 2
$4 233.84
- шт +
MSO2012B
Осциллографы с цифровым люминофором 100 МГц МГц, аналоговые каналы 2, цифр. каналы 16
$4 257.76
- шт +
DPO2014B
Осциллографы с цифровым люминофором 100 МГц МГц, аналоговые каналы 4
$4 341.48
- шт +
MSO2004B
Осциллографы с цифровым люминофором 70 МГц МГц, аналоговые каналы 4, цифр. каналы 16
$4 891.64
- шт +
DPO2024B
Осциллографы с цифровым люминофором 200 МГц МГц, аналоговые каналы 4
$5 226.52
- шт +
Аксессуары
063-4472-xx
Documentation CD
По запросу
- шт +
016-2008-xx (MSO models only)
Accessory pouch
По запросу
- шт +
071-3078 -xx
Installation and safety manual
По запросу
- шт +
Calibration certificate documenting traceability to National Metrology Institute(s) and ISO9001 quality system registration
По запросу
- шт +
DPO2CONN
Adds Ethernet (10/100Base-T) and video out port
$1 145.77
- шт +
077-0737-xx
Service manual (English only) PDF-only, downloadable from www.tek.com/manual/downloads
По запросу
- шт +
TPA-BNC
TekVPI® to TekProbe™ BNC adapter
$882.65
- шт +
TEK-DPG
TekVPI® Deskew pulse generator signal source
$1 435.20
- шт +
067-1686-xx
Power measurement deskew and calibration fixture
По запросу
- шт +
196-3508-xx
Digital Probe Leadset (8 channels)
По запросу
- шт +
119-7465-xx
TekVPI® external power supply (power cord not included; an appropriate power cord for the country of use must be ordered separately.)
По запросу
- шт +
TEK-USB-488
GPIB-to-USB adapter
$1 279.72
- шт +
ACD2000
Soft transit case
$432.95
- шт +
200-5045-xx
Front protective cover
По запросу
- шт +
HCTEK4321
Hard transit case (requires ACD2000)
$1 423.24
- шт +
RMD2000
Rackmount kit
$904.18
- шт +
Пробники
TPP0200
200 MHz, 10x passive probe (one per analog channel) for 100 and 200 MHz models
$102.86
- шт +
TPP0100
100 MHz, 10x passive probe (one per analog channel) for 70 MHz models
$86.11
- шт +
P6316 (MSO models only)
16-channel logic probe and accessory kit (one per instrument)
По запросу
- шт +
ADA400A
100X, 10X, 1X, 0.1X high-gain differential amplifier
$3 528.20
- шт +
P5100A
2.5 kV, 500 MHz, 100X high-voltage passive probe
$891.02
- шт +
TAP1500
1.5 GHz TekVPI® active voltage probe
$5 130.84
- шт +
TCP0020
50 MHz TekVPI® 20 Ampere AC/DC current probe
$4 616.56
- шт +
TCP0030A
120 MHz TekVPI® 30 Ampere AC/DC current probe
$6 613.88
- шт +
TCP0150
20 MHz TekVPI® 150 Ampere AC/DC current probe
$7 809.88
- шт +
TCP2020
50 MHz 20 Ampere AC/DC current probe
$4 425.20
- шт +
TCPA300/400
Current measurement systems amplifier
По запросу
- шт +
TCP305A
DC to 50 MHz 50 Ampere current probe for use with TCPA300
$2 942.16
- шт +
TCP404XL
DC to 2 MHz 500 Ampere current probe for use with TCPA400
$7 391.28
- шт +
TDP0500
500 MHz TekVPI® differential voltage probe with ±42 V differential input voltage
$6 099.60
- шт +
THDP0200
±1.5 kV 200 MHz high-voltage differential probe
$3 205.28
- шт +
THDP0100
±6 kV 100 MHz high-voltage differential probe
$5 417.88
- шт +
TMDP0200
±750 V 200 MHz high-voltage differential probe
$3 265.08
- шт +
Модули опций
DPO2BND
Application bundle module option that contains the DPO2AUTO, DPO2COMP, DPO2EMBD application modules. Save money when multiple serial bus debug and analysis application modules are required.
$1 483.04
- шт +
DPO2AUTO
Automotive Serial Triggering and Analysis Module. Enables triggering on packet-level information on CAN bus and LIN bus as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information.
$747.68
- шт +
DPO2COMP
Computer Serial Triggering and Analysis Module. Enables triggering on packet-level information on RS-232/422/485/UART buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information.
$747.68
- шт +
DPO2EMBD
Embedded Serial Triggering and Analysis Module. Enables triggering on packet-level information on I2C and SPI buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information. Only two-wire SPI support is available on two-channel models.
$997.46
- шт +
